Summary of Contents for Fisher & Paykel DE7027J1US

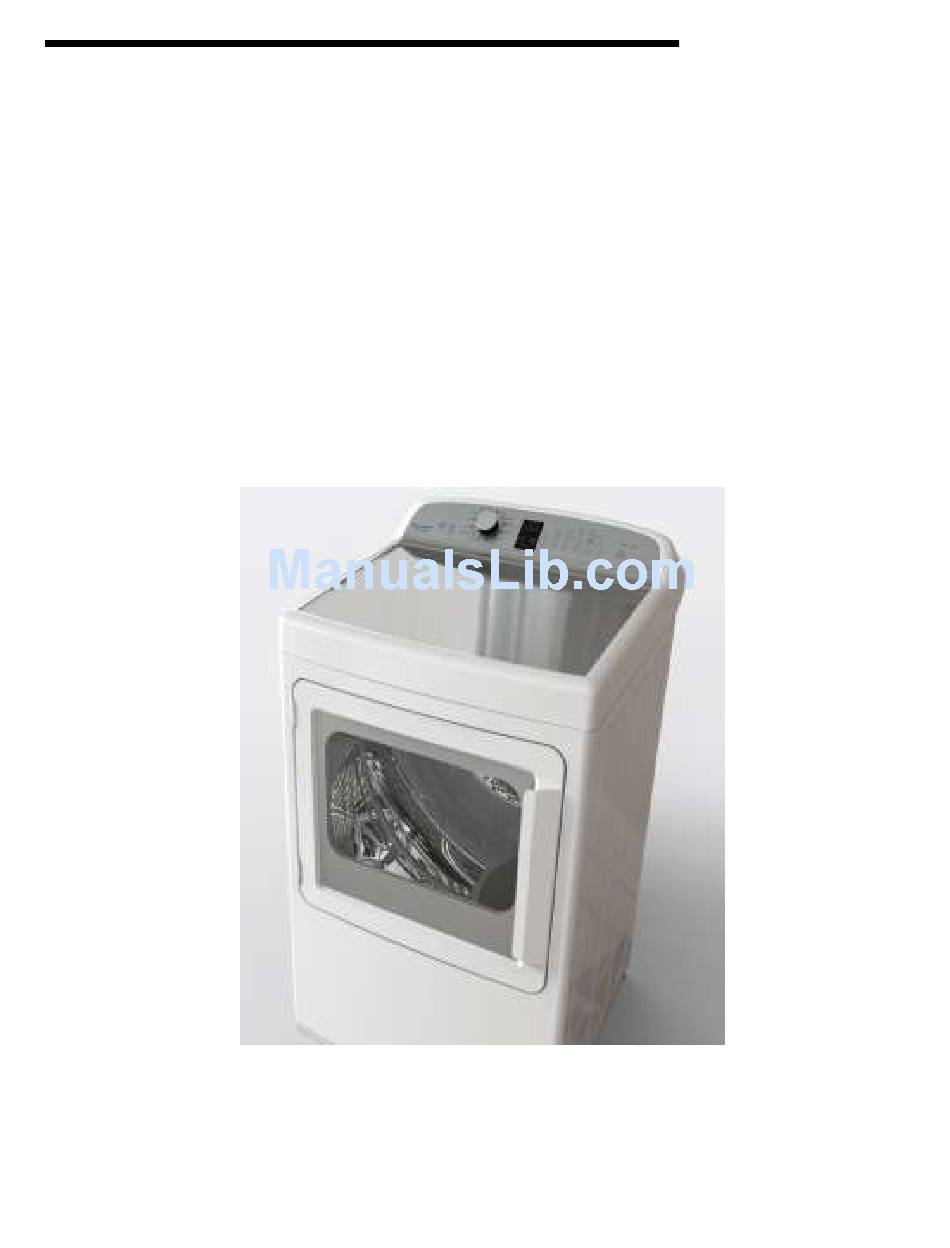

  • Page 1 Service manual dryers Fisher & Paykel Fisher&Paykel - 1 -...

  • Page 2: Table Of Contents

    Index Description Page Features and technical specifications Installation Requirements for alcoe or closet installation Connecting a gas dryer Elecctrical connection informations for gas dryers Connecting an electric dryer Exhausting the dryer Water connection (for selected models with Steam cycles) Reversing the door Leveling the dryer Installation checklist Drum light replacement...

  • Page 3: Features And Technical Specifications

    Fisher and Paykel ELECTRIC FULL ELECTRIC MID GAS FULL FEATURED GAS MID FEATURED FEATURED FEATURED F&P MODEL DE7027P1US DE7027J1US DG7027P1US DG7027J1US Generation Cabinet (in) / Color 27" / White 27" / White 27" / White 27" / White WHOLE PRODUCT FEATURES...
  • Page 4 Features and technical specifications CANADA Market / Country Canada Canada BRAND Fisher and Paykel Fisher and Paykel ELECTRIC FULL FEATURED ELECTRIC MID FEATURED F&P MODEL DE7027P1CA DE7027J1CA Generation Cabinet (in) / Color 27" / White 27" / White WHOLE PRODUCT FEATURES SENSORED CYCLES TIMED CYCLES CAPACITY (CuFt)

  • Page 5: Installation

    Installation Fisher&Paykel - 5 -...
  • Page 6 Fisher&Paykel - 6 -...
  • Page 7 Fisher&Paykel - 7 -...
  • Page 8 Fisher&Paykel - 8 -...
  • Page 9 Fisher&Paykel - 9 -...

  • Page 10: Requirements For Alcoe Or Closet Installation

    Fisher&Paykel - 10 -...
  • Page 11 Fisher&Paykel - 11 -...

  • Page 12: Connecting A Gas Dryer

    Fisher&Paykel - 12 -...
  • Page 13 Fisher&Paykel - 13 -...
  • Page 14 Fisher&Paykel - 14 -...
  • Page 15 Fisher&Paykel - 15 -...
  • Page 16 Fisher&Paykel - 16 -...
  • Page 17 Fisher&Paykel - 17 -...

  • Page 18: Elecctrical Connection Informations For Gas Dryers

    Fisher&Paykel - 18 -...

  • Page 19: Connecting An Electric Dryer

    Fisher&Paykel - 19 -...
  • Page 20 Fisher&Paykel - 20 -...
  • Page 21 Fisher&Paykel - 21 -...
  • Page 22 Fisher&Paykel - 22 -...
  • Page 23 Fisher&Paykel - 23 -...

  • Page 24: Exhausting The Dryer

    Fisher&Paykel - 24 -...
  • Page 25 Fisher&Paykel - 25 -...
  • Page 26 Fisher&Paykel - 26 -...
  • Page 27 Fisher&Paykel - 27 -...
  • Page 28 Fisher&Paykel - 28 -...
  • Page 29 Fisher&Paykel - 29 -...
  • Page 30 Fisher&Paykel - 30 -...
  • Page 31 Fisher&Paykel - 31 -...
  • Page 32 Fisher&Paykel - 32 -...
  • Page 33 Fisher&Paykel - 33 -...
  • Page 34 Fisher&Paykel - 34 -...
  • Page 35 Fisher&Paykel - 35 -...
  • Page 36 Fisher&Paykel - 36 -...

  • Page 37: Water Connection (For Selected Models With Steam Cycles)

    Water connection (for selected models with Steam cycles) Fisher&Paykel - 37 -...
  • Page 38 Fisher&Paykel - 38 -...

  • Page 39: Reversing The Door

    Reversing the door Fisher&Paykel - 39 -...
  • Page 40 Fisher&Paykel - 40 -...
  • Page 41 Fisher&Paykel - 41 -...

  • Page 42: Leveling The Dryer

    Leveling the dryer Fisher&Paykel - 42 -...

  • Page 43: Installation Checklist

    Installation checklist Fisher&Paykel - 43 -...
  • Page 44 Fisher&Paykel - 44 -...

  • Page 45: Drum Light Replacement

    Fisher&Paykel - 45 -...

  • Page 46: Features

    Features Fisher&Paykel - 46 -...
  • Page 47 Fisher&Paykel - 47 -...

  • Page 48: Getting Started Quickly

    Getting started quickly Fisher&Paykel - 48 -...
  • Page 49 Fisher&Paykel - 49 -...

  • Page 50: Aerocare Controls

    AeroCare controls Fisher&Paykel - 50 -...

  • Page 51: Operational Control Sequence

    Operational control sequence Operational Control Sequence 1.1.1 Motor Operation The motor runs on the 120V circuit of the dryer. Power is supplied into the RL2 relay. Power is then fed through both the start and run windings on the motor. The centrifugal switch then disengages the start winding once the motor has started.
  • Page 52 1.1.2 Control Operation The control board runs in 3 ways, Automatic cycles, Timed Cycles and Steam Cycles. Automatic cycles When running an automatic cycle, the control board initializes the default cycle time and will execute the temperature control during all the cycle. During the first 5 minutes elapsed, the control board runs the Restriction size algorithm and the Load size algorithm, then a set of parameters are selected to calculate a new remaining time.
  • Page 53 Timed Cycles When running a Timed cycle the Cycle time is set by the user by touching the More and Less Keys from the User Interface. During the Timed cycle the dryer will run the temperature control algorithm and the timer until the remaining time is 0:00.
  • Page 54 1.1.4 Thermistor Operation (Electric Model) There are two thermistor to control the temperature when running a cycle. Both Inlet and Outlet thermistor are 100k resistor at 77°C. The resistance of the thermistors decrease every time the temperature increases. When the control board detects the temperature is higher that the Outer coil setpoint (due to the inlet or outlet thermistor), the control board switch off the Outer coil, once the setpoint is lower than the Outer coil low setpoint, the Outer coil is switch on again.
  • Page 55 Run Ciruit The ignitor functioning and the flame can be seen through a viewer hole located in the base of the dryer. Use a mirror as shown in these figures. 1.1.6 Thermistor Operation (Gas Model) There are two thermistor to control the temperature when running a cycle. Both Inlet and Outlet thermistor are 100k resistor at 77°C.

  • Page 56: Control Board

    Control Board Front view J12* J2 Inlet, outlet thermistor and rods. J4 Door state J5 Line, Neutral and Steam J6 y J7: Inner coil (or valve gas) J8 y J9: Outer coil. J10 User interface. J11 Drum direction J12 Jumper selector. Note J12* Rear view Fisher&Paykel...

  • Page 57: Disassembly

    Desensamble PANEL DE CONTROL Use desarmador cuadrix #2 para retirar el par de tornillos que se ubican en la parte posterior del copete. Nota: Todos los tornillos se retiran con este desarmador. Una vez retirados los tornillos puede quitar con facilidad el total de los conectores que están en la tarjeta control.
  • Page 58 COVER REAR HEAT SHIELD Retire el par de tornillos que se ubican a Adicional retire el tornillo que sujeta el rear heat internamente y los costados de la cubierta. shield. También, abra la puerta de la secadora y retire el par tornillos que se localizan en la parte superior.
  • Page 59 Una vez retirados sujete el panel para que no se Una vez esto se levante un poco el FRONT PANEL zafe y se dañe. para zafarlo de las guías inferiores y gírelo hacia la izquierda. Para quitar por completo el panel frontal hay que En la parte inferior derecha (solo en los modelos desconectar el arnés del lado izquierdo.
  • Page 60 Al hacer este desensamble queda al descubierto Para retirarla jale la banda y muévala hacia atrás al por completo el tambor. mismo tiempo que jala el tambor hacia la parte del frente hasta que la banda suelte el tambor. Banda Para instalar la banda: Una vez introducido el tambor y banda en el gabinete pase la banda C18 por la polea del motor...
  • Page 61 TERMOSTATOS Y TERMISTORES Outlet Control Backup Thermostat y Outlet Control Thermistor Vienen integrados al arnés principal. Para quitarlos retire los tornillos que lo sujetan del Heater Housing. Hi-Llimit Thermostat Inlet Control Therrmistor y Inlet-Safety Thermostat Fisher&Paykel - 61 -...
  • Page 62 MICA HEATER (solo modelos eléctricos) MICRO SWITCH IDLER Para quitar en ensamble completo retire los Se ubica en la parte posterior de motor por debajo termostatos y termistores que se ubican alrededor. de la polea motor. También retire los 4 tornillos que sujetan el Heater Es un switch normalmente cerrado, cuando la Housing del Rear Panel.
  • Page 63 MOTOR Una vez retirado el ensamble completo retire el MOTOR CLIP. Para quitar el Ensamble Motor retire el par de tornillos que está en la parte frontal. Para quitarlo presione con dedo índice y levante con el pulgar para que pueda salir. 234D1843G001 Levante Presione...
  • Page 64 Después retire el par de tornillos que van en el POLEAS MOTOR PLATE Para retirar el ensamble poleas retire el tornillo que las sujeta del BRACKET MOTOR. Use dado ½ y matraca. Finalmente con un desarmador de caja de ¼ retire el par de tornillos que sujetan el STRAP MOTOR.
  • Page 65 VALVULA DE AGUA (solo modelos STEAM) NOZZLE (solo modelos STEAM) Retire el tornillo del protector válvula. Se ubica en la parte interna de la secadora, al abrir Después levante el protector para que pueda salir la puerta del lado izquierdo. de la guía que tiene en la parte inferior.
  • Page 66 PANEL FRONTAL TOP BEARING Vista posterior del panel frontal. La pieza no está atornillada, solo esta sujeta con clips y pestañas del top bering vs top panel. Para retirarlo sujetelo con las 2 manos de la parte superior (como se ilustra en la fotografía) y jale para que pueda zafarse del panel frontal, asegurese de que las pestaña a los lados esten libres para que pueda salir sin dificultad.

  • Page 67: Convertion Kit Gas Lp (Propane)

    Convertion Kit gas LP (Propane) Fisher&Paykel - 67 -...
  • Page 68 Conversion procedure Fisher&Paykel - 68 -...
  • Page 69 Fisher&Paykel - 69 -...
  • Page 70 Fisher&Paykel - 70 -...

  • Page 71: Air Flow And Seals

    Air flow and seals Fisher&Paykel - 71 -...
  • Page 72 Fisher&Paykel - 72 -...

  • Page 73: General Troubleshooting Guide

    General Troubleshooting Guide Fisher&Paykel - 73 -...
  • Page 74 Fisher&Paykel - 74 -...

  • Page 75: Service Mode

    Service mode Fisher&Paykel - 75 -...
  • Page 76 Fisher&Paykel - 76 -...

  • Page 77: Wiring Diagram

    Wiring diagram Fisher&Paykel - 77 -...
  • Page 78 Fisher&Paykel - 78 -...
