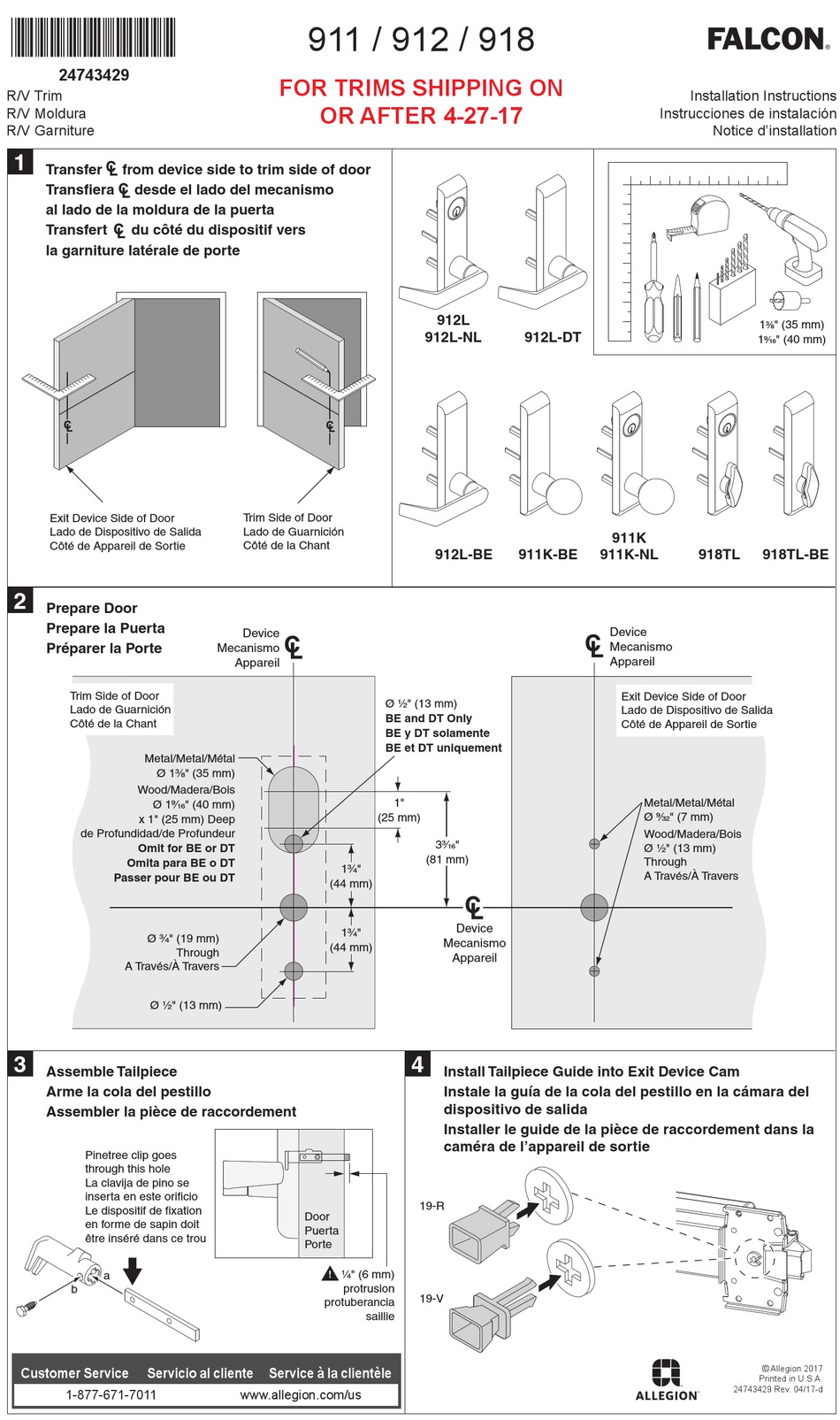

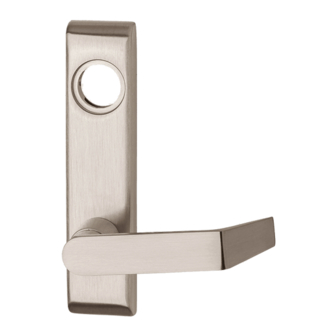

Falcon 911K Installation Instructions

Door locks

Advertisement

Quick Links


24743429
R/V Trim
R/V Moldura
R/V Garniture
1 1
Transfer
from device side to trim side of door
Transfiera
desde el lado del mecanismo
al lado de la moldura de la puerta
Transfert
du côté du dispositif vers
la garniture latérale de porte
Exit Device Side of Door
Lado de Dispositivo de Salida
Côté de Appareil de Sortie
2
Prepare Door
Prepare la Puerta
Préparer la Porte
Trim Side of Door
Lado de Guarnición
Côté de la Chant
Metal/Metal/Métal
Ø 1³⁄₈" (35 mm)
Wood/Madera/Bois
Ø 1⁹⁄₁₆" (40 mm)
x 1" (25 mm) Deep
de Profundidad/de Profundeur
Omit for BE or DT
Omita para BE o DT
Passer pour BE ou DT
Ø ³⁄₄" (19 mm)
A Través/À Travers
Ø ¹⁄₂" (13 mm)
3
Assemble Tailpiece
Arme la cola del pestillo
Assembler la pièce de raccordement
Pinetree clip goes
through this hole
La clavija de pino se
inserta en este orificio
Le dispositif de fixation
en forme de sapin doit
être inséré dans ce trou
a
b
Customer Service
Servicio al cliente Service à la clientèle
1-877-671-7011
911 / 912 / 918
FOR TRIMS SHIPPING ON
OR AFTER 4-27-17
Trim Side of Door
Lado de Guarnición
Côté de la Chant
Device
Mecanismo
Appareil
(44 mm)
(44 mm)
Through
Door
Puerta
Porte
!
protuberancia
www.allegion.com/us
912L
912L-NL
912L-BE
Ø ¹⁄₂" (13 mm)
BE and DT Only
BE y DT solamente
BE et DT uniquement
1"
(25 mm)
3³⁄₁₆"
(81 mm)
1³⁄₄"
Device
1³⁄₄"
Mecanismo
Appareil
4
Install Tailpiece Guide into Exit Device Cam
Instale la guía de la cola del pestillo en la cámara del
dispositivo de salida
Installer le guide de la pièce de raccordement dans la
caméra de l'appareil de sortie
19-R
¹⁄₄" (6 mm)
protrusion
19-V
saillie
Instrucciones de instalación
912L-DT
911K
911K-BE
911K-NL
Device
Mecanismo
Appareil
Exit Device Side of Door
Lado de Dispositivo de Salida
Côté de Appareil de Sortie
Metal/Metal/Métal
Ø ⁹⁄₃₂" (7 mm)
Wood/Madera/Bois
Ø ¹⁄₂" (13 mm)
Through
A Través/À Travers
Installation Instructions
Notice d'installation
1
" (35 mm)
³⁄₈
1
" (40 mm)
⁹⁄₁₆
918TL
918TL-BE
© Allegion 2017
Printed in U.S.A.
24743429 Rev. 04/17-d
