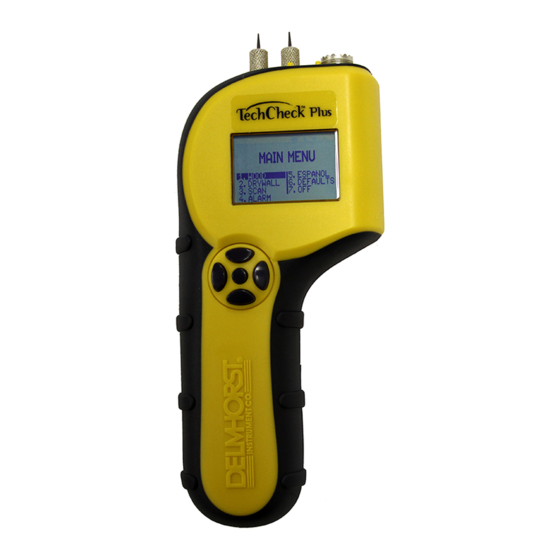

- Page 1 TechCheck PLUS MOISTURE METER Owner’s Manual Version 1.0 For TechCheck Meters starting with Serial #12160 Delmhorst Instrument Co. Rev 3 February 2, 2010...
-
Page 2: Table Of Contents
9-10 TESTING CONCRETE 10-11 TESTING INSULATION TESTING DRYWALL CARE OF YOUR METER SERVICE FOR YOUR METER WARRANTY SPECIES CORRECTION TABLE 15-16 OWNER’S MANUAL IN SPANISH (MANUAL DEL PROPIETARIO EN ESPANOL) Copyright © 2009, Delmhorst Instrument Co. Page 2 of 33... -
Page 3: General Description & Features
Thank you for your purchase of Delmhorst Instrument Co’s newly designed TechCheck Plus handheld moisture meter. The TechCheck Plus offers the latest in features and functionality and is intuitive and easy to operate. We recommend that you read the following pages in detail to take full advantage of all that the TechCheck Plus has to offer. -
Page 4: Operating Instructions
This gradual warning system is intended to provide the user advanced battery status notice and give ample time for replacement before operational limitations occur. NOTE: Current meter settings are not lost during battery replacement or low battery conditions. Copyright © 2009, Delmhorst Instrument Co. Page 4 of 33... -
Page 5: To Power The Meter On
1. From the Main Menu, use the key to highlight WOOD. Then, use the SELECT key to enter the WOOD screen. 2. The meter will display the WOOD screen, as shown below: Copyright © 2009, Delmhorst Instrument Co. Page 5 of 33... -
Page 6: To Take Drywall Readings
EXIT. Then, use the SELECT key to return to the MAIN MENU when finished. NOTE: The TechCheck Plus is calibrated to give %MC readings on Douglas Fir. If you are taking readings on other species of wood, refer to the species correction chart. -
Page 7: To Set The Alarm In Wood, Drywall, Scan Mode
5. The chosen alarm value will be displayed on the WOOD, DRYWALL, or SCAN mode screen and an audible alarm will sound if that value is reached. Note: Default alarm settings are: WOOD - 15% DRYWALL – 1%, SCAN - 300. Copyright © 2009, Delmhorst Instrument Co. Page 7 of 33... -
Page 8: Main Menu Options
English, Wood Alarm 15% and OFF, DRYWALL Alarm 1% and OFF, SCAN Alarm 300 and OFF. • OFF: This menu option will power down the meter. Copyright © 2009, Delmhorst Instrument Co. Page 8 of 33... -
Page 9: Taking A Reading - Practical Applications
⇒ Push the 21-E Electrode into the holes through the polystyrene and into the substrate and read the moisture content on the meter scale. When used on materials other than wood, the Copyright © 2009, Delmhorst Instrument Co. Page 9 of 33... -
Page 10: Testing Concrete
Ø Drill two 1/4" holes, 3/4" apart and 1/2" to 2" deep. Ø Drive the masonry nails into the bottom of the holes and make the tests as described above. Nails must not touch sides of drilled holes. Copyright © 2009, Delmhorst Instrument Co. Page 10 of 33... -
Page 11: Testing Insulation
This will display a relative reading that ranges between 0 and 300. Remember to establish a baseline reading by taking a reading in an area you know to be unaffected, then take a reading in the affected area and compare the two readings. Copyright © 2009, Delmhorst Instrument Co. Page 11 of 33... -
Page 12: Care Of Your Meter
Clean the meter and contact pins with any biodegradable cleaner. Use the cleaner sparingly and on external parts only. Keep cleaner out of the external connector. Ø Remove the battery if the meter will not to be used for one month or longer. Copyright © 2009, Delmhorst Instrument Co. Page 12 of 33... -
Page 13: Service For Your Meter
Warranty repairs will be returned at no charge if shipped within the U.S. via UPS Ground Service. Freight charges for expedited services (i.e., Federal Express, UPS/2 Day, UPS/1 Day, etc.) are the customer’s responsibility and will be charged as per the above terms. Copyright © 2009, Delmhorst Instrument Co. Page 13 of 33... -
Page 14: Warranty
90 days. If, within the warranty period of the Model TechCheck Plus, you find any defect in material or workmanship, return the meter following the instructions in the “Service for Your Meter”... -
Page 15: Species Correction Table
PINE, LONGLEAF 15.5 17.5 19.5 PINE, PONDEROSA 13.5 15.5 17.5 19.5 25.5 PINE, SHORTLEAF 15.5 17.5 19.5 21.5 23.5 PINE, SO. YELLOW* 10.5 14.5 16.5 PINE, SUGAR PINE, WHITE 25.5 Copyright © 2009, Delmhorst Instrument Co. Page 15 of 33... - Page 16 *Meter readings taken with 26-E 2-pin electrode. Do not apply 2-pin correction. **SPF correction based on 2-pin 26-E reading with insulated pins. It is based on USDA/Forintek data and can be used for the following species: Lodgepole Pine Alpine Fir Copyright © 2009, Delmhorst Instrument Co. Page 16 of 33...
-
Page 17: (Manual Del Propietario En Espanol)
TechCheck PLUS MEDIDOR DE HUMEDAD Manual del propietario Versión 1.0 Para medidores TechCheck que comiencen con el Núm. de Serie 12160 Delmhorst Instrument Co. Rev 3 2 de febrero de 20010... - Page 18 PRUEBA DEL CONCRETO 27-28 PRUEBA DEL AISLAMIENTO PRUEBA DEL TABLERO DE YESO CÓMO CUIDAR EL MEDIDOR DE HUMEDAD REPARACIÓN DEL MEDIDOR DE HUMEDAD GARANTÍA TABLA DE CORRECIÓN DE ESPECIES 32-33 Copyright © 2009, Delmhorst Instrument Co. Page 18 of 33...
-
Page 19: Descripción General Y Características
DESCRIPCIÓN GENERAL Y CARACTERÍSTICAS Gracias por comprar el nuevo medidor de humedad portátil y recién diseñado TechCheck Plus de Delmhorst Instrument Co. El TechCheck Plus ofrece lo último en características y funcionalidad y es intuitivo y de funcionamiento sencillo. Le recomendamos que lea las siguientes páginas detenidamente para aprovechar plenamente todo lo que el TechCheck Plus... -
Page 20: Instrucciones De Funcionamiento
Este sistema de advertencia gradual tiene la intención de dar al usuario aviso avanzado del estado de la batería y darle Copyright © 2009, Delmhorst Instrument Co. Page 20 of 33... -
Page 21: Para Encender El Medidor De Humedad
MADERA. A continuación, use la tecla SELECCIONAR para entrar en la pantalla de MADERA. 2. El medidor de humedad visualizará la pantalla de MADERA, tal como se muestra a continuación: Copyright © 2009, Delmhorst Instrument Co. Page 21 of 33... -
Page 22: Para Tomar Mediciones Del Tablero De Yeso
? p ara resaltar SALIR. A continuación, use la tecla SELECCIONAR para volver al MENÚ PRINCIPAL cuando termine. NOTA: El TechCheck Plus está calibrado para dar lecturas de %CH en el Abeto Douglas Fir. Si está tomando lecturas de otras especies de madera, consulte la tabla de corrección de especies. -
Page 23: Para Tomar Mediciones Con El Escáner
SELECCIONAR para entrar en el submenú de la alarma. 2. El estado por defecto de todas las alarmas es “APAGADO”. Pulse la tecla RETENER (SELECCIONAR) en la alarma deseada para encenderla. Copyright © 2009, Delmhorst Instrument Co. Page 23 of 33... -
Page 24: Opciones Del Menú Principal
El medidor de humedad estará ahora ajustado con los parámetros de fábrica: Inglés, Alarma de madera 15% y APAGADO, Alarma de TABLERO DE YESO 1% y APAGADO, Alarma de ESCÁNER 300 y APAGADO. Copyright © 2009, Delmhorst Instrument Co. Page 24 of 33... - Page 25 • APAGADO: Esta opción de menú apagará el medidor de humedad. Copyright © 2009, Delmhorst Instrument Co. Page 25 of 33...
-
Page 26: Tomar Medidas - Aplicaciones Prácticas
Si cree que existe un problema, use el electrodo 21-E. Este electrodo usa patillas aisladas 608 - (4") (10 cm) ó 608/001 (7”) (18 cm). Copyright © 2009, Delmhorst Instrument Co. Page 26 of 33... -
Page 27: Prueba Del Concreto
USO DEL MODO DE ESCÁNER Ø Primero establezca un punto de referencia. Tome lecturas en áreas que sepa que están secas, o son aceptables. Copyright © 2009, Delmhorst Instrument Co. Page 27 of 33... -
Page 28: Prueba Del Aislamiento
0 y 300. Recuerde establecer una lectura de referencia tomando una lectura en un área que sepa que no está afectada, luego tome una lectura en el área afectada y compare ambas lecturas. Copyright © 2009, Delmhorst Instrument Co. Page 28 of 33... -
Page 29: Cómo Cuidar El Medidor De Humedad
Mantenga el limpiador alejado del conector externo. Ø Retire la batería si el medidor no se va a usar por un mes o más tiempo. Copyright © 2009, Delmhorst Instrument Co. Page 29 of 33... -
Page 30: Reparación Del Medidor De Humedad
EE.UU. por el servicio UPS Ground. Los cargos de envío por los servicios acelerados (es decir, Federal Express, UPS/2 Días, UPS/1 Día, etc.) son responsabilidad del cliente y se cobrarán según las condiciones anteriormente mencionadas. Copyright © 2009, Delmhorst Instrument Co. Page 30 of 33... -
Page 31: Garantía
Delmhorst Instrument Co., llamado de aquí en adelante Delmhorst, garantiza el medidor TechCheck Plus por un año desde la fecha de la compra y los electrodos opcionales contra defectos de materiales y construcción por 90 días. Si, dentro del período de garantía del Modelo TechCheck Plus, usted encuentra defectos en el material o en la construcción, devuelva el... -
Page 32: Tabla De Correción De Especies
MERANTI, ROJO OSCURO 10.5 11.5 12.5 20.5 22.5 24.5 26.5 ROBLE, ROJO ROBLE, BLANCO 11.5 13.5 18.5 PACANERO 12.5 17.5 PINO AUSTRAL 15.5 17.5 19.5 PINO PONDEROSA 13.5 15.5 17.5 19.5 25.5 Copyright © 2009, Delmhorst Instrument Co. Page 32 of 33... - Page 33 **Corrección SPF basada en lecturas con electrodo de 2 patillas 26-E con patillas aisladas. Se basa en los datos de USDA (United States Department of Agriculture)/Forintek y se puede usar para las siguientes especies: Pinus contorta Abeto alpino Copyright © 2009, Delmhorst Instrument Co. Page 33 of 33...
