FCC Statement

This device complies with part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) This device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a

Class B Digital Device, pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against harmful interference

in a residential installation. This equipment generates, uses, and can radiate

radio frequency energy and, if not installed and used in accordance with

the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct interference by one or more

of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on another circuit.

• Consult the dealer or an experienced radio/TV technician for help.

Caution: Any changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate this

equipment.

Industry Canada Regulatory Information

CAN ICES-3 (B)/NMB-3 (B)

Avis d'Industrie Canada

CAN ICES-3 (B)/NMB-3 (B)

RMTHINTV1A

Owner's Manual

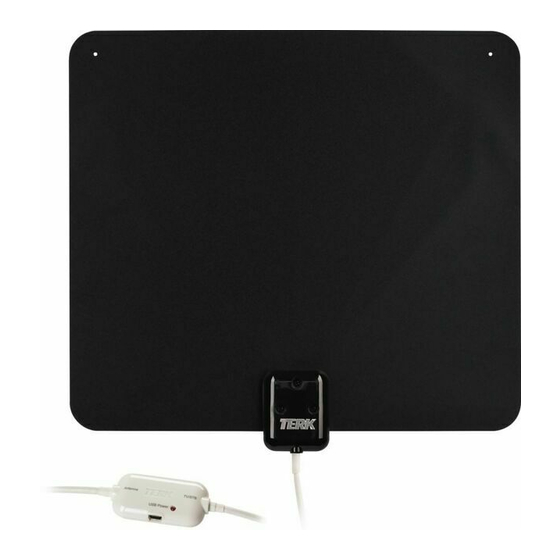

RMTHINTV1A Ultra-Thin

Indoor Amplified HDTV

Antenna

Need help?

Do you have a question about the RMTHINTV1A and is the answer not in the manual?

Questions and answers

Summary of Contents for TERK Technologies RMTHINTV1A

Page 1 RMTHINTV1A RMTHINTV1A Ultra-Thin Indoor Amplified HDTV Owner’s Manual Antenna FCC Statement This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Page 2: Directional Antennas
TERK Multi- Directional Antennas Congratulations on your purchase of the THINTV1A Ultra-Thin Indoor Amplified HDTV Antenna. This antenna’s paper-thin design lets you hang it virtually anywhere on walls or windows. Its 12-foot cable gives you room to roam to find the best spot for optimum reception, with a multi-directional reception pattern that gets signals from every direction.
Page 3 The RMTHINTV1A Ultra-Thin Indoor Amplified HDTV Antenna is packed with features that make it a great addition to your home theater. Because the RMTHINTV1A is multi- directional, there is no need to constantly turn the antenna to improve reception. And, with its ultra-thin design, the RMTHINTV1A hangs virtually anywhere, disappearing into any decor.
Page 4 RMTHINTV1A Features Hardware Before attempting to use your antenna, please remove all parts from the box and read the instructions carefully. The antenna package includes the following items: 1 Ultra-Thin Indoor Amplified HDTV Antenna with Built-In 12-Foot Coaxial Cable and In-Line Amplifier...
Page 5 Setting Up the RMTHINTV1A Find the best location for the antenna Before you connect the antenna, determine the best spot in your home for optimum reception. Visit www.antennaweb.org to see where your local broadcasts are coming from. Then, try as much as possible to avoid obstructions between these transmitters and your antenna.
Page 6 Setting Up the RMTHINTV1A (continued) Test the Location Broadcast signal strength can vary significantly inside your home even within the same room. In most homes, the best signal strength will usually be in a window or as high on the wall as possible.
Page 7 Setting Up the RMTHINTV1A (continued) Connecting the RMTHINTV1A to Your TV 1. Make sure your TV is turned off. 2. Connect the built- in cable to the antenna input on your TV. THINTV1A ANT1150F IMPORTANT: Make sure you Built-In Coaxial Cable uncoil the antenna’s coaxial...
Page 8 Setting Up the THINTV1A (continued) 4. Plug the other end of the included USB to mini-USB cable into the power adapter provided. Note: If your TV has a USB power outlet, you can plug the USB to mini-USB cable directly into it for power instead of using the power adapter.
Page 9 Setting Up the THINTV1A (continued) Mounting the Antenna to the Wall Once you’ve confirmed the best location for your antenna and scanned for channels, you’re ready to mount the antenna to that location, using the mounting strips included. If you decide to move the antenna after you’ve mounted it, no problem: the mounting strips detach from the wall easily, without harming your wall’s surface, and are easily...
Page 10 Setting Up the THINTV1A (continued) To mount the antenna using the mounting strips: 1. Clean the surface of the location with isopropyl rubbing alcohol. Wipe gently, then let the area dry. IMPORTANT: Do not use household cleaners. 2. While the area is drying, separate the mounting strips.
Page 11 Setting Up the THINTV1A (continued) 4. Remove the black liner for each strip. 5. Line up the antenna where you want to put it, then press it against the wall for 10 seconds. 6. Stop pressing the antenna against the wall and confirm that it’s firmly attached to the wall.
Page 12 Setting Up the THINTV1A (continued) To remove the antenna (and mounting strips) from the wall: 1. Hold the antenna against the wall gently to keep it in place. DO NOT press the antenna against wall. 2. Find the tab for the single mounting strip at the bottom of the antenna (on the metal part).
Page 13 Setting Up the THINTV1A (continued) To mount the antenna using thumbtacks (not included): Insert two thumbtacks (not included) into the two holes on the top of the antenna. Hold the thumbtacks in place and lower the holes onto the thumbtacks. Make sure to line up the holes with the thumbtacks.
Page 14 Setting Up the THINTV1A (continued) Coaxial Cable Installation Precautions • Do not bend coaxial cables into less than a three- inch radius. Tighter bends can cause shorts and can change a cable’s impedance. • Do not install a coaxial cable where it will have a pulling tension greater than 15 pounds during installation.
Page 15 For customer service and For Customer Service technical information::1.800.290.6650 Product Information, Photos, THINTV1A US IB 00 FAQ’s, Owner’s Manuals...
Page 16 THINTV1A Antena HDTV amplificada ultradelgada para interiores Guía del Usuario Declaración de la Comisión Federal de Comunicaciones de los Estados Unidos Este dispositivo cumple con la Sección 15 de las Normas de la FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencia y (2) este dispositivo debe aceptar toda interferencia recibida, incluida aquélla que puede causar un funcionamiento no deseado.
Page 17 Antenas multidireccionales Felicidades por su adquisición de la Antena HDTV amplificada ultradelgada para interiores THINTV1A. Esta antena, de diseño ultradelgado, se puede colgar prácticamente en cualquier lugar en ventanas o paredes. Su cable de 3,65 m (12 pies) de largo le brinda movilidad para encontrar el mejor lugar donde obtener la mejor recepción, con un patrón de recepción multidireccional que capta señales provenientes de cualquier dirección.
Page 18 Características de la antena THINTV1A La antena HDTV amplificada ultradelgada para interiores THINTV1A está llena de características que la convierten en un componente excelente para su sistema de teatro en el hogar. Dado que la antena THINTV1A es un modelo multidireccional, no hay necesidad de moverla constantemente para obtener una mejor recepción.
Page 19 Características de la antena THINTV1A Herraje para la antena THINTV1A Antes de intentar montar su antena, extraiga todas las piezas de esta caja y lea las instrucciones cuidadosamente. El paquete de la antena THINTV1A incluye los siguientes artículos: 1 Antena HDTV amplificada ultradelgada para interiores THINTV1A con cable coaxial de 3,65 m (12 pies) integrado y amplificador de línea Cinta de montaje con...
Page 20: Configuración De La Antena
Configuración de la antena THINTV1A Encuentre la mejor ubicación para la antena Antes de conectar la antena, determine la mejor ubicación en su hogar donde se pueda obtener una recepción óptima. Visite www.antennaweb.org para informarse de dónde provienen las transmisiones locales.
Page 21 Configuración de la antena THINTV1A (continúa) Pruebe la ubicación La potencia de la señal de transmisión puede variar significativamente dentro de su hogar aun dentro de la misma habitación. En la mayoría de hogares, la mejor potencia de señal se recibe cerca de ventanas o montando la antena en la pared lo más alto posible.
Page 22 Configuración de la antena THINTV1A (continúa) Conexión de la antena THINTV1A a su TV 1. Asegúrese que el TV esté apagado. 2. Conecte el cable integrado de la antena THINTV1A a la entrada para antena del TV. THINTV1A IMPORTANTE: Asegúrese de ANT1150F Câble coaxial Built-In...
Page 23 Configuración de la antena THINTV1A (continúa) 4. Conecte el otro extremo del cable USB a mini-USB incluido al adaptador de potencia suministrado. Aviso: Si su TV incluye una entrada de potencia USB, puede conectar el cable USB a mini-USB directamente a la entrada para alimentar la unidad en lugar de utilizar el adaptador de potencia.
Page 24 Configuración de la antena THINTV1A (continúa) Montaje de la antena en la pared Una vez haya seleccionado la mejor ubicación para su antena, y haya buscado los canales, estará listo para montar la antena en dicha ubicación, usando las tiras de montaje incluidas. Si decide mover la antena luego de haberla montado, no se preocupe: las tiras de montaje se despegan de la pared con facilidad, sin dañar la superficie de la pared, y podrá...
Page 25 Configuración de la antena THINTV1A (continúa) Para montar la antena usando las tiras de montaje: 1. Limpie la superficie de la ubicación con alcohol isopropílico. Limpie con cuidado, luego permita que el área se seque. IMPORTANTE: No utilice limpiadores de uso doméstico.
Page 26 Configuración de la antena THINTV1A (continúa) 4. Retire el revestimiento negro de cada tira. 5. Alinee la antena donde desea montarla, luego presiónela contra la pared durante 10 segundos. 6. Deténgase y verifique que la antena esté bien sujeta a la pared. Presione nuevamente durante 30 segundos.
Page 27 Configuración de la antena THINTV1A (continúa) Para retirar la antena (y las tiras de montaje) de la pared: 1. Sostenga la antena contra la pared con cuidado para mantenerla en su posición. NO presione la antena contra la pared. 2. Encuentre la lengüeta para la tira de montaje sencilla en la parte inferior de la antena (en la pieza de metal).
Page 28 Configuración de la antena THINTV1A (continúa) 4. Reitre las tiras de montaje de la antena. Si desea montar nuevamente la antena en la pared, puede encontrar tiras de reemplazo en la mayoría de farmacias o tiendas de venta al detal.Para montar la antena usando tachuelas (no incluidas): Inserte dos tachuelas (no incluidas) en los dos...
Page 29 Configuración de la antena THINTV1A (continúa) Precauciones acerca de la instalación del cable coaxial • No doble los cables coaxiales en un radio menor de 7,5 cm (3 pulg.). Los dobleces más tensos podrían ocasionar cortocircuitos y modificar la impedancia del cable.
Page 30 Para información técnica y de servicio al cliente: Para Servicio al Cliente For Customer Service Visite Nuestro Sitio Web en 1.800.290.6650 Visit Our Website At http://www.terk.com/ www.audiovox.com Información de Producto, Fotos, Product Information, Photos, Preguntas Frecuentes, Manuales THINTV1A US IB 00 FAQ’s, Owner’s Manuals del Propietario...
Page 31 THINTV1A Antenne TVHD intérieure amplifiée ultramince Guide de l’utilisateur Déclaration de la FCC Cet appareil est conforme à la partie 15 du règlement de la FCC. Le fonctionnement est sujet aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer de brouillage préjudiciable et (2) cet appareil doit accepter tout brouillage reçu, y compris le brouillage susceptible de provoquer un fonctionnement indésirable.
Page 32 Antennes multidirectionnelles Nous vous félicitons d’avoir acheté l’antenne TVHD intérieure amplifiée ultramince THINTV1A. Cette antenne ultramince peut s’accrocher n’importe où sur les murs ou les fenêtres. Son câble de 3,65 m (12 pi) laisse toute liberté de déplacer l’antenne pour trouver le meilleur emplacement assurant une réception optimale, grâce au diagramme de réception multidirectionnel qui reçoit les signaux de toutes les directions.
Page 33 Fonctionnalités de l’antenne THINTV1A L’antenne TVHD intérieure amplifiée ultramince THINTV1A offre de nombreuses fonctionnalités qui font d’elle un atout important pour tout système de cinéma maison. L’antenne THINTV1A étant multidirectionnelle, il n’est pas nécessaire de constamment l’orienter afin d’améliorer la réception. Et, grâce à...
Page 34 Fonctionnalités de l’antenne THINTV1A Matériel compris avec l’antenne THINTV1A Avant d’essayer d’utiliser l’antenne, enlever toutes les pièces de l’emballage et lire attentivement les instructions. L’emballage de l’antenne THINTV1A comprend les articles suivants : 1 antenne TVHD intérieure amplifiée ultramince THINTV1A avec câble coaxial intégré de 3,65 m (12 pi) et amplificateur en ligne Ruban adhésif double- 1 câble USB vers mini-USB...
Page 35 Mise en place de l’antenne THINTV1A Détermination du meilleur emplacement pour l’antenne Avant de connecter l’antenne, déterminer le meilleur endroit de la maison pour une réception optimale. Visiter le site www.antennaweb.org pour savoir d’où proviennent les émissions locales. Puis, essayer autant que possible d’éviter toute obstruction entre ces émetteurs et l’antenne.
Page 36 Mise en place de l’antenne THINTV1A (suite) Évaluation de l’emplacement La force du signal d’émission peut varier considérablement à l’intérieur de la maison ou même d’une pièce. Dans la plupart des maisons, le plus fort signal sera obtenu sur une fenêtre ou le plus haut possible sur un mur.
Page 37 Mise en place de l’antenne THINTV1A (suite) Connexion de l’antenne THINTV1A au téléviseur 1. Vérifier que le téléviseur est éteint. 2. Connecter le câble intégré de l’antenne THINTV1A à THINTV1A ANT1150F l’entrée câble d’antenne du Built-In Coaxial Cable téléviseur. IMPORTANT: Vérifier que le ANTENNA In-Line Amplifer TV/STB...
Page 38 Mise en place de l’antenne THINTV1A (suite) 4.Brancher l’autre extrémité du câble USB vers mini USB dans l’adaptateur d’alimentation fourni. Remarque : Si le téléviseur dispose d’une prise d’alimentation USB, il est possible d’y brancher le câble USB vers mini USB directement au lieu d’utiliser l’adaptateur d’alimentation.
Page 39 Mise en place de l’antenne THINTV1A (suite) Installation de l’antenne sur un mur Une fois que le meilleur emplacement pour l’antenne est confirmé et que les chaînes de réception ont été balayées, l’antenne est prête à être installée à cet emplacement en utilisant les morceaux de ruban adhésif fournis.
Page 40 Mise en place de l’antenne THINTV1A (suite) Installation de l’antenne avec les morceaux de ruban adhésif : 1. Nettoyer la surface de l’emplacement avec de l’alcool isopropylique à friction. Essuyer délicatement, puis laisser sécher la zone. IMPORTANT: Ne pas utiliser de nettoyants ménagers.
Page 41 Mise en place de l’antenne THINTV1A (suite) 4. Enlever la doublure antiadhésive noire sur chaque morceau. 5. Installer l’antenne à l’emplacement désiré puis la maintenir appliquée contre le mur pendant 10 secondes. 6. Cesser d’appliquer l’antenne contre le mur et vérifier qu’elle est fermement fixée au mur.
Page 42 Mise en place de l’antenne THINTV1A (suite) Retrait de l’antenne (et des morceaux de ruban adhésif) du mur : 1. Maintenir délicatement l’antenne contre le mur pour l’empêcher de bouger. NE PAS appliquer l’antenne contre le mur. 2. Repérer l’onglet du morceau de ruban adhésif unique au bas de l’antenne (sur la partie métallique).
Page 43 Mise en place de l’antenne THINTV1A (suite) 4. Détacher les morceaux de ruban adhésif de l’antenne. S’il est nécessaire de réinstaller ultérieurement l’antenne sur le mur, il est possible de trouver des morceaux de ruban adhésif de remplacement dans la plupart des magasins de détail ou dans les pharmacies.Installation de l’antenne avec des punaises (non incluses) : Insérer deux punaises (non incluses) dans...
Page 44 Mise en place de l’antenne THINTV1A (suite) Précautions d’installation du câble coaxial • Ne pas courber les câbles coaxiaux en dessous d’un rayon de 7,5 cm (3 po). Des rayons plus courts peuvent provoquer des courts-circuits et changer l’impédance du câble. •...
Page 45 Pour le service à la clientèle et le soutien technique : Pour le service à la clientèle For Customer Service Visitez notre site web sur 1.800.290.6650 Visit Our Website At http://www.terk.com/ www.audiovox.com Renseignements sur nos produits, Product Information, Photos, photos, THINTV1A US IB 00 FAQ’s, Owner’s Manuals FAQ, guides de l’utilisateur...
