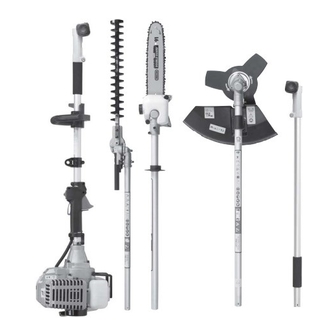

4-IN-1 PETROL MULTI-TOOL FBK 4 B2
4-IN-1 PETROL MULTI-TOOL
Translation of the original instructions
Read carefully before using machine!
KOMБИНИРAH ГPAДИНCKИ YPEД 4 B 1
Превод на оригиналното ръководство за експлоатация
Моля, прочетете внимателно преди да използвате
устройството!
IAN 273489
BENZINSKI KOMBINIRANI UREĐAJ 4 U 1
Prijevod originalnih uputa za uporabu
Molimo pažljivo pročitajte prije uporabe stroja!
BENZIN-KOMBIGERÄT 4 IN 1
Originalbetriebsanleitung
Vor dem Gebrauch der Maschine sorgfältig lesen!
