Summary of Contents for Elvox 5VL1

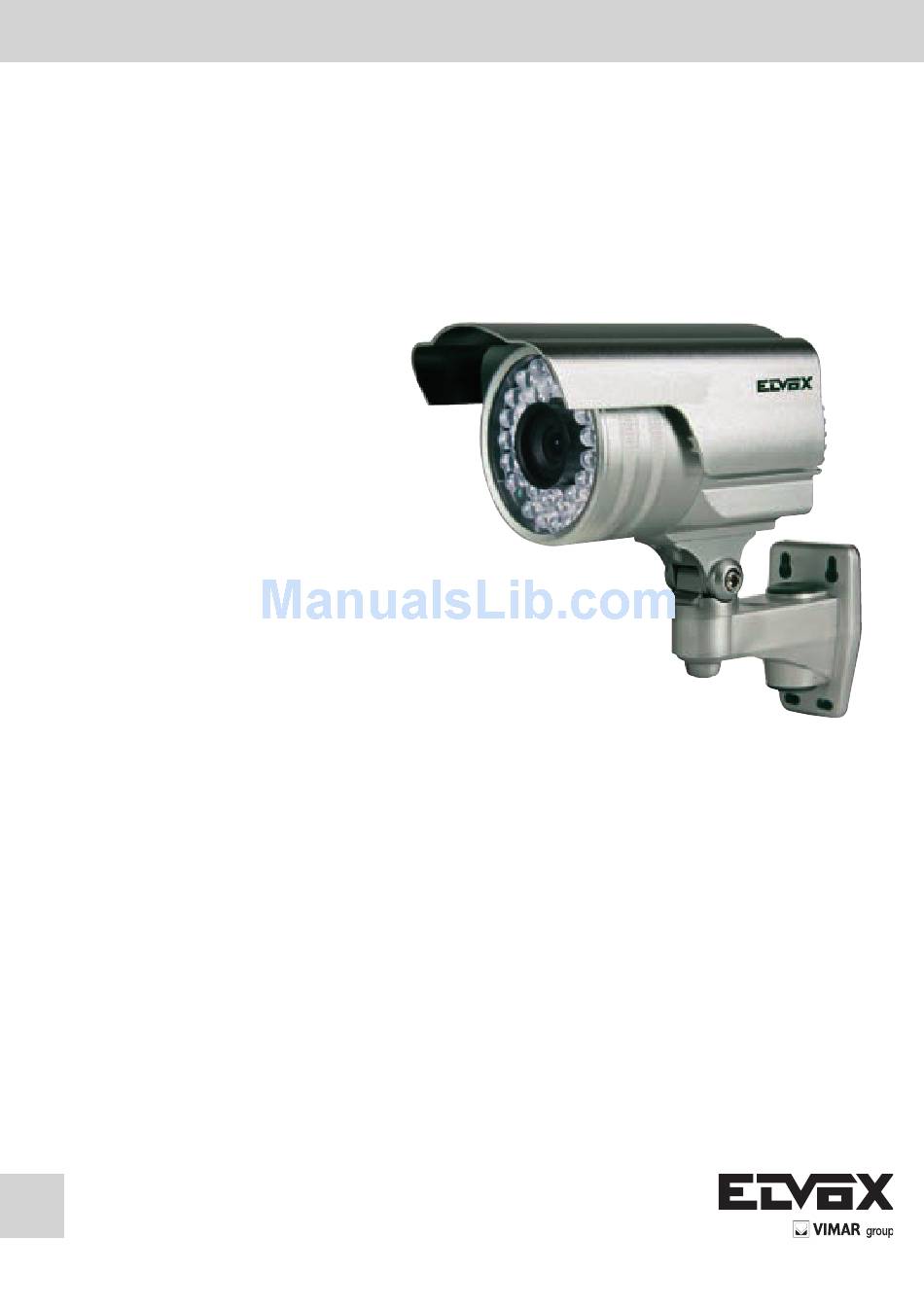

- Page 1 Manuale per il collegamento e l’uso Installation and operation manual 5VL1 Telecamera a colori day & night con obiettivo varifocale da 4 a 9 mm IP66, con 36 Led da ø 8 mm Day & night color camera with varifocal lens...
- Page 2 Uscita cavo di collegamento dalla staffa Doppi vetri per limitare i disturbi agli infrarossi Auto-attivazione degli infrarossi con dispositivo di controllo CDS in condizioni di bassa luminosità Specifiche: Modello 5VL1 Sensore d’immagine CCD SONY da 1/3” super HaD Elementi d’immagine ( H*V ) NTSC:510×492, PAL:500×582...
-
Page 3: Specification
Cable out of Bracket Design Double Glasses to Reduce IR Disturb IR Auto-open by CDS Control in Low Lux Specification: Model 5VL1 Pick Up Element SONY 1/3” CCD super HaD Effective Picture Elements ( H*V ) NTSC:510×492, PAL:500×582 Horizontal Resolution... -
Page 4: Anomalie E Possibili Soluzioni
Prima di regolare lo zoom e il focus svitare la vite di sicurezza. Before adjusting the zoom and focus unscrew the safety screw Zoom Focus TROUBLE AND SOLUTION ANOMALIE E POSSIBILI SOLUZIONI 1. No Picture after providing power 1. Con la telecamera alimentata non c’è l’imma- gine nel monitor - May be the power supply voltage abnormity, Controllare che non ci sia un sovraccarico nell’a-... -
Page 5: Wiring Diagram
Schema di collegamento: Wiring diagram: Monitor Telecamera Camera Art. 5VL1 Alimentazione 12Vcc 600mA 12VDC 600 mA supply Alimentatore Power supply Staffa di montaggio Mounting bracket Connettore di alimentazione - Power supply connector Video Connettore segnale vidfeo - Video signal connector... -
Page 6: Avvertenze Per L'installatore
AVVERTENZE PER L’INSTALLATORE - Leggere attentamente le av ver ten ze contenute nel pre sen te do cu men to in quanto for ni sco no importanti indicazioni ri guar dan ti la sicurezza di in stal la zio ne, d’uso e di ma nu ten zio ne. - Dopo aver tolto l’imballaggio assicurarsi dell’integrità... -
Page 7: Safety Instructions For Installers
SAFETY INSTRUCTIONS FOR INSTALLERS - Carefully read the instructions on this leaflet: they give important information on the safety, use and maintenance of the instal- lation. - After removing the packing, check the integrity of the set. Packing components (plastic bags, expanded polystyrene etc.) are dangerous for children. - Page 8 Vimar SpA: Viale Vicenza, 14 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188 49400794A0 00 15 02 Fax (Export) 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
