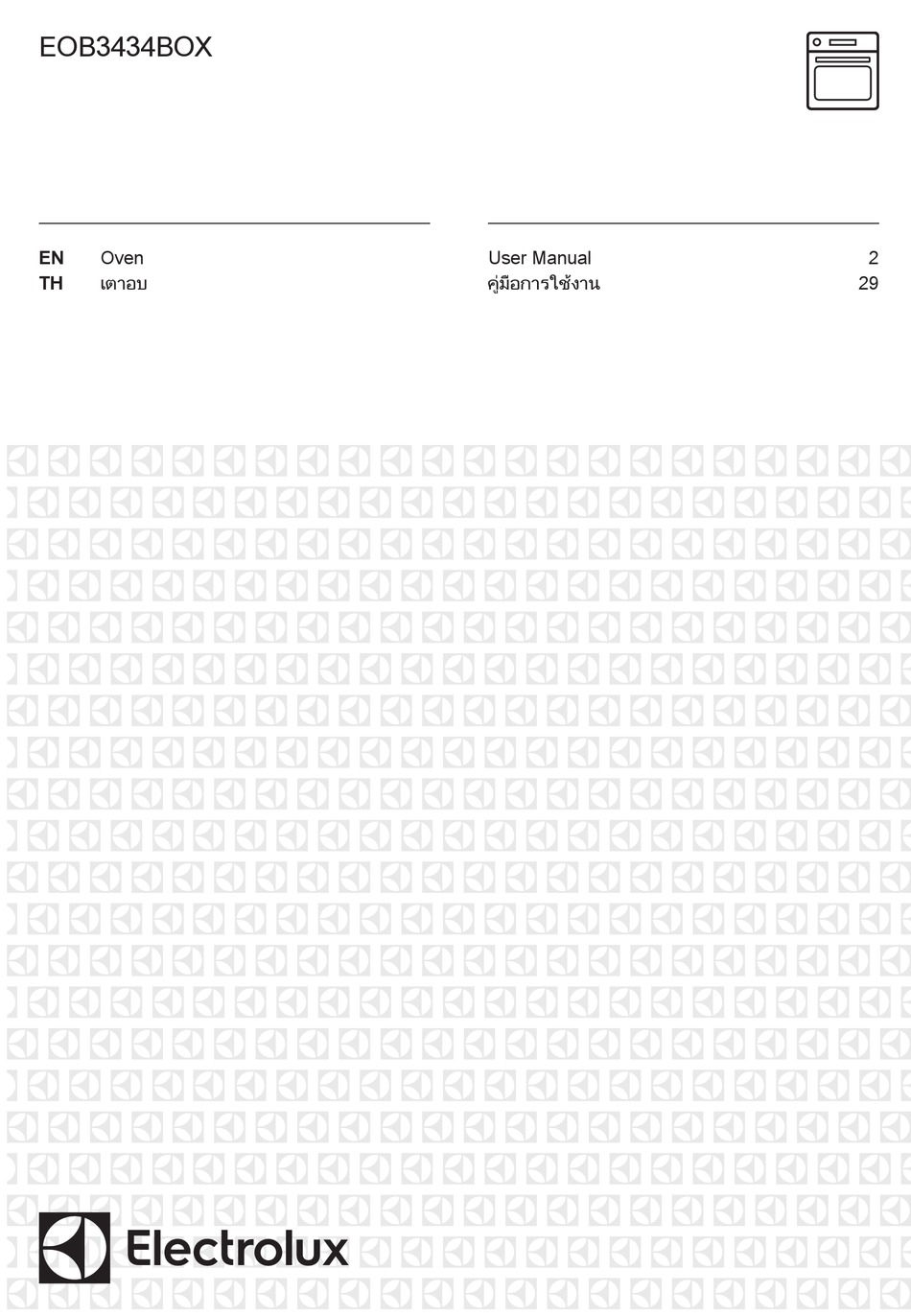

Page 1 EOB3434BOX Oven User Manual เตาอบ คู  ม ื อ การใช ง าน...
Page 2: Table Of Contents
12. INSTALLATION....................27 WE’RE THINKING OF YOU Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it decades of professional experience and innovation. Ingenious and stylish, it has been designed with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results every time.
Page 3: Safety Information
ENGLISH SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible for any injuries or damages that are the result of incorrect installation or usage. Always keep the instructions in a safe and accessible location for future reference.
Page 4: Safety Instructions
Always use oven gloves to remove or put in • accessories or ovenware. Before maintenance cut the power supply. • Ensure that the appliance is switched off before • replacing the lamp to avoid the possibility of electric shock.
Page 5 ENGLISH cable. Should the mains cable need to • Do not apply pressure on the open be replaced, this must be carried out door. by our Authorised Service Centre. • Do not use the appliance as a work • Do not let mains cables touch or surface or as a storage surface.
Page 6: Internal Light
2.4 Care and cleaning household appliances. Do not use it for house lighting. WARNING! WARNING! Risk of injury, fire, or Risk of electrical shock. damage to the appliance. • Before replacing the lamp, disconnect • Before maintenance, deactivate the the appliance from the power supply.
Page 7: Product Description
ENGLISH 3. PRODUCT DESCRIPTION 3.1 General overview Control panel Knob for the oven functions Power lamp / symbol Electronic programmer Knob for the temperature Temperature indicator / symbol Plus Steam button Heating element Lamp Cavity embossment Shelf support, removable Shelf positions 3.2 Accessories For cakes and biscuits.
Page 8: Daily Use
Accessories can become hotter than and smoke. This is normal. Make sure usual. The appliance can emit an odour that the airflow in the room is sufficient. 5. DAILY USE 1. Turn the knob for the oven functions WARNING! to select an oven function.
Page 9 ENGLISH Oven function Application Fast Grilling To grill flat food in large quantities and to toast bread. Turbo Grilling To roast larger meat joints or poultry with bones on one shelf position. Also to make gratins and to brown. True Fan Cook‐ To bake on up to three shelf positions at the same time and to dry food.
Page 10: Clock Functions
5.5 Display A. Function indicators B. Time display C. Function indicator 5.6 Buttons Button Function Description MINUS To set the time. CLOCK To set a clock function. PLUS To set the time. Plus Steam To activate the True Fan Cooking PLUS function.
Page 11: Setting The Duration
ENGLISH 6.3 Setting the DURATION 4. Press 5. Press to set the time for 1. Set an oven function and END. temperature. 6. Press to confirm. 2. Press again and again until Appliance turns on automatically later on, starts to flash. works for the set DURATION time and 3.
Page 12: Telescopic Runners
7.2 Telescopic Runners Keep the installation instructions for the telescopic runners for future use. With telescopic runners you can put in and remove the shelves more easily. CAUTION! Do not clean the telescopic runners in the dishwasher. Deep pan: Do not lubricate the telescopic runners.
Page 13: Additional Functions
ENGLISH 8. ADDITIONAL FUNCTIONS 8.1 Cooling fan 8.2 Safety thermostat When the appliance operates, the Incorrect operation of the appliance or cooling fan activates automatically to defective components can cause keep the surfaces of the appliance cool. dangerous overheating. To prevent this, If you deactivate the appliance, the the oven has a safety thermostat which cooling fan can continue to operate until...
Page 14 Bakery products Food Water in the Tempera‐ Time (min) Shelf po‐ Comments cavity em‐ ture (°C) sition bossment (ml) Bread 35 - 40 Use baking tray. Bread rolls 20 - 25 Use baking tray. Homestyle 10 - 20 Use baking pizza tray.
Page 15: Baking And Roasting Table
ENGLISH Food Water in the cav‐ Temperature Time (min) Shelf posi‐ ity embossment (°C) tion (ml) Focaccia 15 - 25 Vegetables 15 - 25 Rice 15 - 25 Pasta 15 - 25 Meat 15 - 25 Roasting Food Water in Tempera‐...
Page 16 Food Top / Bottom Heat True Fan Cooking Time Com‐ (min) ments Tempera‐ Shelf po‐ Tempera‐ Shelf po‐ ture (°C) sition ture (°C) sition Sponge 50 - 60 In a 26 cm cake cake mould Christmas 90 - 120...
Page 17 ENGLISH Food Top / Bottom Heat True Fan Cooking Time Com‐ (min) ments Tempera‐ Shelf po‐ Tempera‐ Shelf po‐ ture (°C) sition ture (°C) sition Eclairs - 25 - 35 In a baking one level tray Eclairs - 2 and 4 35 - 45 In a baking two levels...
Page 18 Flans Food Top / Bottom Heat True Fan Cooking Time Com‐ (min) ments Tempera‐ Shelf po‐ Tempera‐ Shelf po‐ ture (°C) sition ture (°C) sition Pasta flan 200 40 - 50 In a mould Vegetable 45 - 60 In a mould...
Page 19 ENGLISH Food Top / Bottom Heat True Fan Cooking Time Com‐ (min) ments Tempera‐ Shelf po‐ Tempera‐ Shelf po‐ ture (°C) sition ture (°C) sition Duck 120 - 150 Whole Goose 150 - 200 Whole Rabbit 60 - 80 Cut in pieces Hare 150 - 200...
Page 20: Turbo Grilling
Food Quantity Tempera‐ Time (min) Shelf po‐ ture (°C) sition Pieces 1st side 2nd side Breast of max. 12 - 15 12 - 14 chicken Hambur‐ max. 20 - 30 Fish fillet max. 12 - 14 10 - 12...
Page 21 ENGLISH Lamb Food Quantity (kg) Temperature Time (min) Shelf position (°C) Leg of lamb, 1 - 1.5 150 - 170 100 - 120 1 or 2 roast lamb Saddle of lamb 1 - 1.5 160 - 180 40 - 60 1 or 2 Poultry Food...
Page 22: Care And Cleaning
Fruit Food Temperature Time (h) Shelf position (°C) 1 position 2 positions Plums 60 - 70 8 - 10 1 / 4 Apricots 60 - 70 8 - 10 1 / 4 Apple slices 60 - 70 6 - 8...
Page 23: Oven Ceiling
ENGLISH 10.7 Oven ceiling 1. Pull the front of the shelf support away from the side wall. WARNING! Deactivate the appliance before you remove the heating element. Make sure that the appliance is cold. There is a risk of burns. Remove the shelf supports.
Page 24 CAUTION! Do not use the appliance without the glass panels. 1. Open the door fully and hold the two door hinges. 4. Put the door on a soft cloth on a stable surface. 5. Hold the door trim (B) on the top edge of the door at the two sides and push inwards to release the clip seal.
Page 25: Replacing The Lamp
ENGLISH 10.9 Replacing the lamp Make sure that you put the glass panels (A and B) back in the correct sequence. Put a cloth on the bottom of the interior The first panel (A) has a decorative of the appliance. It prevents damage to frame.
Page 26 Problem Possible cause Remedy The oven does not heat The fuse is blown. Make sure that the fuse is the cause of the malfunc‐ tion. If the fuse is blown again and again, contact a qualified electrician. The lamp does not oper‐...
Page 27: Installation
ENGLISH We recommend that you write the data here: Model (MOD.) ......... Product number (PNC) ......... Serial number (S.N.) ......... 12. INSTALLATION 12.2 Securing the appliance to WARNING! the cabinet Refer to Safety chapters. 12.1 Building In min. 550 min. 560 12.3 Electrical installation The manufacturer is not responsible if you do not...
Page 28: Environmental Concerns
The earth cord (green / yellow cable) must be 2 cm longer than phase and Total power (W) Section of the ca‐ neutral cables (blue and brown cables). ble (mm²) maximum 3680 3 x 1.5 13. ENVIRONMENTAL CONCERNS Recycle the materials with the symbol...
Page 29 ขอบพระคุ ณ ที ่ ซ ื ้ อ เครื ่ อ งใช ไ ฟฟ า จาก Electrolux คุ ณ ได เ ลื อ กผลิ ต ภั ณ ฑ ท ี ่ ผ ลิ ต ขึ ้ น โดยผู  ผ ลิ...
Page 30: ข อ มู ล ด า นความปลอดภั ย
ข อ มู ล ด า นความปลอดภั ย ก อ นติ ด ตั ้ ง และใช ง านเครื ่ อ ง กรุ ณ าอ า นคำแนะนำที ่ จ ั ด มาให โ ดย ละเอี ย ดก อ นในเบื ้ อ งต น ผู  ผ ลิ ต จะไม ร ั บ ผิ ด ชอบใด ๆ ต อ การบาด...
Page 31: คำแนะนำด า นความปลอดภั ย
หากอุ ป กรณ ห รื อ สายไฟเสี ย หาย ให ส  ง ซ อ มกั บ ผู  ผ ลิ ต ศู น ย • บริ ก ารที ่ ไ ด ร ั บ อนุ ญ าตหรื อ บุ ค ลากรผู  เ ชี ่ ย วชาญเพื ่ อ ป อ งกั น อั...
Page 32 • อย า ใช เ ครื ่ อ งเป น พื ้ น ผิ ว สำหรั บ ทำงานหรื อ • เปลี ่ ย นแผงกระจกทั น ที ห ากมี ก ารแตกเสี ย พื ้ น ผิ ว สำหรั บ วางของ...
Page 33: รายละเอี ย ดผลิ ต ภั ณ ฑ
3. รายละเอี ย ดผลิ ต ภั ณ ฑ 3.1 ภาพรวมเบื ้ อ งต น แผงควบคุ ม แป น ฟ ง ก ช ั ่ น ของเตาอบ ไฟ/สั ญ ลั ก ษณ แ สดงการทำงาน โปรแกรมอิ เ ล็ ก ทรอนิ ก ส แป...
Page 34: การใช ง านประจำวั น
5. การใช ง านประจำวั น 1. หมุ น ลู ก บิ ด ฟ ง ก ช ั ่ น ของเตาไปยั ง ฟ ง ก ช ั ่ น ที ่ คำเตื อ น ต อ งการ ดู ร ายละเอี ย ดจากหั ว ข อ ความ...
Page 35 ฟ ง ก ช ั ่ น เตาอบ การใช ใช พ ั ด ลมปรุ ง สุ ก อบสุ ก ในตำแหน ง สามชั ้ น พร อ ม ๆ กั น และอบแห ง อาหาร กำหนดอุ ณ หภู ม ิ ท ี ่ 20 - 40 °C ต่ ำ กว า ความร อ นด า นบน/ ด...
Page 36: ฟ ง ก ช ั ่ น นาฬิ ก า
5.6 ปุ  ม สั ่ ง การ ปุ  ม สั ่ ง การ ฟ ง ก ช ั ่ น รายละเอี ย ด MINUS (ลบ) ตั ้ ง เวลา CLOCK (นาฬิ ก า) ตั ้ ง ค า นาฬิ ก า...
Page 37: การใช อ ุ ป กรณ เ สริ ม
6.5 การตั ้ ง ค า หน ว งเวลา 6.6 การตั ้ ง ค า MINUTE MINDER 1. กำหนดฟ ง ก ช ั ่ น เตาอบและตั ้ ง อุ ณ หภู ม ิ 1. กด ซ้ ำ ๆ จนกว า จะเริ...
Page 38: ฟ ง ก ช ั ่ น เพิ ่ ม เติ ม
7.2 รางทรงกระบอก 2. ติ ด ตั ้ ง ชั ้ น ตะแกรงบนรางทรงกระบอกและ ค อ ย ๆ ดั น เข า ไปในเครื ่ อ ง ปฏิ บ ั ต ิ ต ามคำแนะนำในการติ ด ตั ้ ง รางทรงกระบอกสำหรั บ การ ใช ง านในอนาคต...
Page 39 เครื ่ อ งขณะเป ด ประตู ห ลั ง ปรุ ง อาหาร เพื ่ อ • เติ ม น้ ำ ในถาดก น ลึ ก เพื ่ อ ป อ งกั น ไม ใ ห ม ี ลดป ญ หาไอน้ ำ ให เ ดิ น เครื ่ อ ง 10 นาที ก  อ น ควั...
Page 40 อาหาร น้ ำ ที ่ แ นวนู น ของ‐ อุ ณ หภู ม ิ (°C) เวลา (นาที ) ตำแหน ง ชั ้ น ‐ ช อ งเป ด (มล.) วาง พิ ซ ซ า แช แ ข็ ง 200 - 210 10 - 20 ลาซานญ...
Page 41 อาหาร ความร อ นด า นบน/ด า น‐ ใช พ ั ด ลมปรุ ง สุ ก เวลา ความเห็ น ล า ง (นาที ) อุ ณ หภู ม ิ ตำแหน ง ‐ อุ ณ หภู ม ิ ตำแหน ง ‐ (°C) ชั...
Page 42 อาหาร ความร อ นด า นบน/ด า น‐ ใช พ ั ด ลมปรุ ง สุ ก เวลา ความเห็ น ล า ง (นาที ) อุ ณ หภู ม ิ ตำแหน ง ‐ อุ ณ หภู ม ิ ตำแหน ง ‐...
Page 43 อาหาร ความร อ นด า นบน/ด า น‐ ใช พ ั ด ลมปรุ ง สุ ก เวลา ความเห็ น ล า ง (นาที ) อุ ณ หภู ม ิ ตำแหน ง ‐ อุ ณ หภู ม ิ ตำแหน ง ‐ (°C) ชั...
Page 44 อาหาร ความร อ นด า นบน/ด า น‐ ใช พ ั ด ลมปรุ ง สุ ก เวลา ความเห็ น ล า ง (นาที ) อุ ณ หภู ม ิ ตำแหน ง ‐ อุ ณ หภู ม ิ ตำแหน ง ‐...
Page 45 อาหาร ปริ ม าณ อุ ณ หภู ม ิ เวลา (นาที ) ตำแหน ง ‐ (°C) ชั ้ น วาง ชิ ้ น (ก.) ด า นที ่ 1 ด า นที ่ 2 สเต็ ก ไม ต ิ ด ‐ สู...
Page 46 อาหาร ปริ ม าณ (กก.) อุ ณ หภู ม ิ (°C) เวลา (นาที ) ตำแหน ง ชั ้ น ‐ วาง ขาหมู (ปรุ ง สุ ก มา‐ 0.75 - 1 150 - 170 90 - 120 1 หรื อ 2 ก...
Page 47: การดู แ ลรั ก ษาและทำความสะอาด
อาหาร อุ ณ หภู ม ิ (°C) เวลา (ชม.) ตำแหน ง ชั ้ น วาง ตำแหน ง ที ่ 1 ตำแหน ง ที ่ 2 พริ ก หยวก 60 - 70 5 - 6 1 / 4 ผั ก เปรี ้ ย ว 60 - 70 5 - 6 1 / 4...
Page 48 ใช น ้ ำ ส ม สายชู ส ู ง สุ ด 6% แบบไม ม ี ส  ว น 1. เติ ม น้ ำ 200 มล. ในช อ งเป ด แนวนู น ที ่ ด  า น...
Page 49 10.8 ทำความสะอาดประตู ป  ด เตา อบ ประตู เ ตาอบจะมี แ ผงกระจกสามชิ ้ น คุ ณ สามารถนำประตู เ ตาอบและแผงกระจกด า นใน ออกมาเพื ่ อ ทำความสะอาด ประตู ป  ด เตาอบสามารถป ด ได หากคุ ณ นำแผงกระจกออกก อ น ถอดประตู ป  ด เตาอบ ข...
Page 50: การแก ไ ขป ญ หา
ส ว นพิ ม พ ส กรี น จะต อ งรู  ส ึ ก เรี ย บเนี ย นเมื ่ อ คำเตื อ น สั ม ผั ส ดู อั น ตรายจากไฟฟ า ช็ อ ต! ถอด ฟ ว ส ก  อ นเปลี ่ ย นหลอดไฟ...
Page 51 ป ญ หา สาเหตุ ท ี ่ เ ป น ไปได วิ ธ ี แ ก ไ ข ไฟไม ท ำงาน ไฟมี ป  ญ หา เปลี ่ ย นหลอดไฟ มี ไ อน้ ำ หรื อ หยดน้ ำ ที ่ ‐ ทิ...
Page 52: การติ ด ตั ้ ง
12. การติ ด ตั ้ ง 12.3 การติ ด ตั ้ ง ทางไฟฟ า คำเตื อ น ดู ร ายละเอี ย ดจากหั ว ข อ ความ ผู  ผ ลิ ต จะไม ร ั บ ผิ ด ชอบใด ๆ หาก...
Page 53 13. ข อ มู ล เพื ่ อ การรั ก ษาสิ ่ ง แวดล อ ม เครื ่ อ งหมายสั ญ ลั ก ษณ รวมกั บ ขยะในครั ว รี ไ ซเคิ ล วั ส ดุ ท ี ่ ม ี ส ั ญ ลั ก ษณ ใส...
