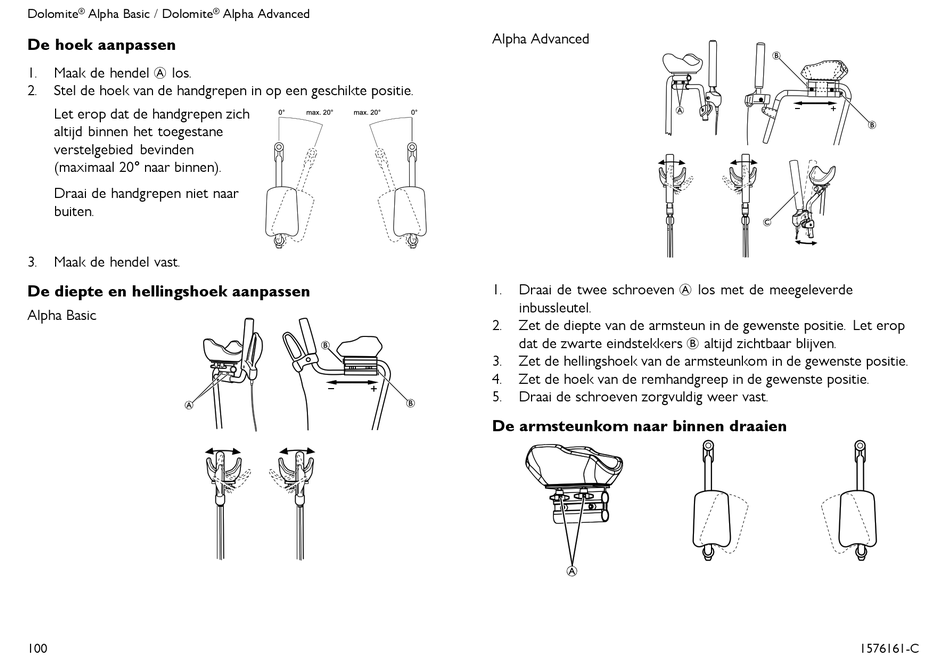

Dolomite Alpha Basic User Manual page 100

Dolomite®Alpha Basic / Dolomite®Alpha Advanced
De hoek aanpassen
1. Maak de hendel A los.
2. Stel de hoek van de handgrepen in op een geschikte positie.
Let erop dat de handgrepen zich
altijd binnen het toegestane
verstelgebied bevinden
(maximaal 20° naar binnen).
Draai de handgrepen niet naar
buiten.
3. Maak de hendel vast.
De diepte en hellingshoek aanpassen
Alpha Basic
A
100
0° max. 20° max. 20° 0°
Alpha Advanced
Draai de twee schroeven A los met de meegeleverde
1.
inbussleutel.
2. Zet de diepte van de armsteun in de gewenste positie. Let erop
dat de zwarte eindstekkers B altijd zichtbaar blijven.
3. Zet de hellingshoek van de armsteunkom in de gewenste positie.
4. Zet de hoek van de remhandgreep in de gewenste positie.
5. Draai de schroeven zorgvuldig weer vast.
De armsteunkom naar binnen draaien
A
B
A
C
B
1576161-C
