D+H WRZ Instructions For Use

Gebrauchsanleitung
Instructions for use

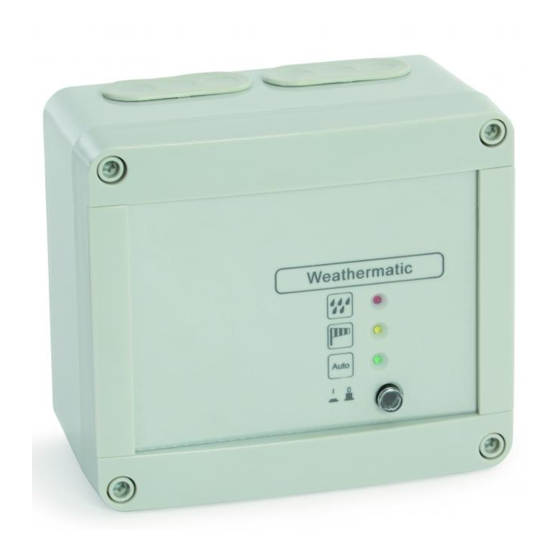

WRZ
Anwendung
- Lüftungssteuerung für 230VAC Lüftungsantriebe
- LED-Anzeigen für Wind und Regen, Windschwell-
wert-Überschreitung und Automatikbetrieb I/0
- WRZ 8000 zusätzlich mit Leuchtbandanzeige für
Windstärke (Beaufort) und LED für Windsignal-
Speicherfunktion (Signal wird gespeichert, damit
die Antriebe bei Windböen nicht ständig Laufen.)
- bei WRZ: einstellbarer Schaltpunkt der Wind-
stärke (4 oder 6 Bft.) am Wind-/Regengeber WRG
82, Signalspeicher: 10 Min.
- bei WRZ 8000: stufenloses Einstellen des Schalt-
punkts der Windstärke (2 bis 8 Bft.) und der
Signalspeicherzeit (1 bis 15 Min.) an der Zentrale
- Anschluss von bis zu 20 Gruppen über
Trennrelais TRL 8 am 24 VDC Ausgang möglich
- Wetterüberwachungsfunktion (zentral ZU) in Ver-
bindung mit mehreren TRL 8
99.820.19 2.7/10/08
WRZ / WRZ 8000
W
e a
t h e
1
2 r m
3 a t i
c
4
5
6
7
4
8
B f t
6
.
5
2
B ft
1 0
8
A u
t o
1
M in
1 5
WRZ 8000
Application
- ventilation control for 230VAC ventilation drives
- LED-displays for wind and rain, exceeding of wind
threshold value and automatic operated ON/OFF
- WRZ 8000 in addition with luminous band for wind
force (Beaufort) and LED for wind signal memory
function (Signal is stored to avoid continously
running of the drives with gusts of wind.)
- in case of WRZ: adjustable switching point of wind
force (4 or 6 Bft.) at wind/ rain transmitter WRG 82,
signal retention time: 10 minutes
- in case of WRZ 8000: infinitely adjusting of
switching point of wind force (2 to 8 Bft.) and signa
retention time (1 to 15 minutes ) at control panel
- possibility of connecting up to 20 groups via cutoff
relays TRL 8 at 24 VDC output
- weather monitoring (central CLOSE) in
conjunction with several TRL 8
