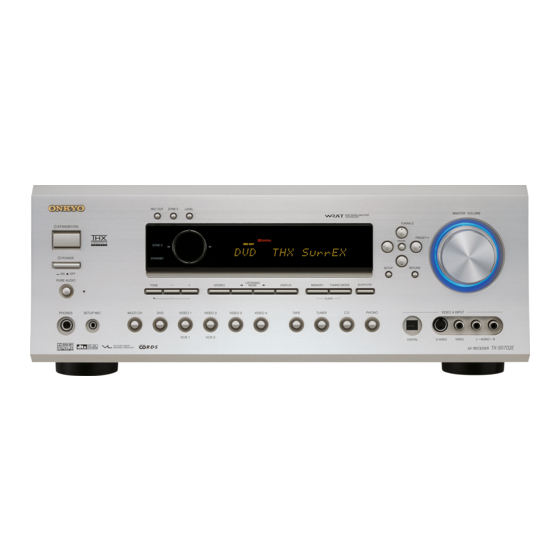

TX-SR702/E SPECIFICATIONS General Amplifier Section Power Supply American: AC 120 V, 60 Hz Power Output American 100 W + 100 W (8 ,20Hz~ Australian and European: AC 230-240 V, 2 channel driven: 20kHz,FTC) 50 Hz European: 130 W + 130 W...
Page 3
TX-SR702/E SERVICE PROCEDURES 1. Replacing the fuses 4.Setting the voltage selector (Worldwide models only) This symbol located near the fuses indicates that the fuse used is fast operating type. For continued protection against Worldwide models are equipped with a voltage selector to conform fire hazard, replace with same type fuse.
Page 5
TX-SR702/E BLOCK DIAGRAM Amplifier section MIC AMP TUNER PACK VIDEO4 NJW1157 PHONO RIAA -6dB TAPE OUT TAPE IN TC9162 VIDEO3 IN Z2_L MIX_L Z2_R MIX_R VIDEO2 OUT VIDEO2 IN RECOUT_L VOLIN_SBL RECOUT_R VOLIN_SBR VIDEO1 OUT VIDEO1 IN SOURCE_L SOURCE_R MSL/MSR...
Page 6
TX-SR702/E BLOCK DIAGRAM Amplifier section HEADPHONES POWER AMPLIFIER SPEAKER TERMINALS +29dB FRONT LEFT +29dB FRONT RIGHT +29dB CENTER FL_PO TONE +29dB SURR. LEFT FR_PO TONE +29dB SURR. RIGHT CT_PO PREOUT +20.2dB SW_PO +29dB SUUR. BACK LEFT SL_PO +29dB SUUR. BACK...
TX-SR702/E BLOCK DIAGRAM Video section COMPONENT VIDEO OUTPUT COMPOSITE VIDEO OUTPUT MONITOR LA7106M VIDEO1 VIDEO2 LA7106M SDET*{OSD+(OSD*SI)} ODER SDET*{OSD+(OSD*SI)} SDET*{OSD+(OSD*SI)} S VIDEO OUTPUT MONITOR SDET*{OSD+(OSD*SI)} SDET*OSD VIDEO1 SDET*OSD VIDEO2...
TX-SR702/E SCHEMATIC DIAGRAM 6 Power supply section NOTE THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY REPLACE ONLY WITH PART NUMBER SPECIFIED. . VOLTAGE (MEASURED WITH VOLTMETER) IS DC VOLTAGE.(NO INPUT SIGNAL) . ELECTROLYTIC CAPACITORS ( ) ARE IN F/WV.
Page 39
TX-SR702/E PRINTED CIRCUIT BOARD VIEW 6 Side A MULTICH VIDEO1 VIDEO1 VIDEO2 VIDEO2 VIDEO4 VIDEO4 TAPE TAPE R7621 R7621 R7622 R7622 R7623 R7623 R7624 R7624 R7625 R7625 R7617 VIDEO3 R763 STANDBY Side B Q7581 NADIS-8406 Display circuit PC board...
Page 40
TX-SR702/E PRINTED CIRCUIT BOARD VIEW 6 Side A TUNER TAPE D7 7 SETUP S7643 NASW-8411 Side B Volume PC board LEDVOL Side A Side B Side A HPDE HPDET L7704 C7704 NADIS-8406 Side B Display circui P board NAETC-8412 Headphone terminal PC board...
Page 41
TX-SR702/E PRINTED CIRCUIT BOARD VIEW 7 P P 2009A Side A 501B Side B NAVD-8409 Video 4 terminal PC board Side B Side NADG-8410 Front optical terminal PC board...
Page 42
TX-SR702/E PRINTED CIRCUIT BOARD VIEW 7 NAVD-8464 Video circuit PC board R2127 R212 R2180 10 0 2513846...
Page 44
TX-SR702/E PRINTED CIRCUIT BOARD VIEW 8 FROM COMPONENT SIDE NADG-8366 Main connector PC board...
Page 45
TX-SR702/E PRINTED CIRCUIT BOARD VIEW 9 FROM COMPONENT SIDE NAETC-8367...
Page 46
TX-SR702/E PRINTED CIRCUIT BOARD VIEW 9 FROM COMPONENT SIDE NADG-8368 Digital input/output terminal PC board...
Page 47
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS ADV7172KSTZ(Digital PAL/NTSC Vidoe Encoder with Six DACs) FUNCTIONAL BLOCK DIAGRAM CLOCK PAL NTSC CLAMP SCLOCK SDATA ALSB 10-BIT FIELD/ YUV TO VIDEO TIMING C MPU PORT DAC A GENERATOR MATRIX 10-BIT DAC B LEVEL...
Page 48
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS ADV7172KSTZ(Digital PAL/NTSC Vidoe Encoder with Six DACs) PIN FUNCTION DESCRIPTION Mnemonic Input/Output Function P7–P0 8-Bit 4:2:2 Multiplexed YCrCb Pixel Port (P7ÐP0) P0 represents the LSB. CLOCK TTL Clock Input. Requires a stable 27 MHz reference clock for standard operation. Alter- natively, a 24.5454 MHz (NTSC) or 29.5 MHz (PAL) can be used for square pixel operation.
Page 49
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS ADV7183AKST(Multiformat SDTV Video Decoder) DATA CLAMP AIN1–AIN12 PREPROCESSOR INPUT CLAMP CVBS DECIMATION AND S-VIDEO DOWNSAMPLING YPrPb FILTERS CLAMP SYNC AND CLK CONTROL SYNC PROCESSING AND CLOCK GENERATION CONTROL SCLK AND DATA SERIAL INTERFACE CONTROL AND VBI DATA...
Page 50
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS ADV7183AKST(Multiformat SDTV Video Decoder) Pi n Function Descri ptions Pin No. Mnemonic Type Function 3, 9, 14, 31, 71 DGND Digital Ground. 39, 40, 47, 53, 56 AGND Analog Ground. 4, 15 DVDDIO Digital I/O Supply Voltage (3.3 V )
Page 51
TX-SR702/E IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS BU1924FS (RDS Decoder) <European model only> BLOCK DIAGRAM 100k 120k 8th Switched 100k capacitor filter comparator anti-aliasing filter Vref RCLK (16) Analog Power supply QUAL RDATA Bi-phase Differential 57kHz (12) decoder 1187.5Hz decoder...
Page 52
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS CS42518(110dB,192kHz 8-Ch Codec with S/PDIF Receiver) TXP VARX AGND LPFLT DGND DGND VD VD RXP0 C&U Bit RXP1/GPO1 RXP2/GPO2 Data Buffer S/PDIF Control AD0/CS Clock Data RXP3/GPO3 Decoder Port AD1/CDIN Recovery RXP4/GPO4 Format SDA/CDOUT...
Page 53
SAI0 Serial External Memory SAI1 Audio Interface SAI2 Interface SAI3 Compressed DSP C Digital Digital DAO 0 Interface Audio Programmable Frame Output 32-Bit DSP Multi-Standard DA01 Shifter Digital Audio Decoder Audio Input GPIO and I/O Controller DSP AB Input Paraller or Serial Paraller or Serial Buffer PLL Clock...
Page 54
TX-SR702/E IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS IC42S16100 (16-Mbit Synchronous Dynamic RAM) BLOCK DIAGRAM COMMAND DECODER MEMORY CELL & ARRAY ADDRESS 2048 CLOCK BUFFER GENERATOR MODE BANK 0 REGISTER DATA IN SENSE AMP I/O GATE BUFFER I/O 0-15 COLUMN DECODER...
Page 55
TX-SR702/E IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS IC42S16100 (16-Mbit Synchronous Dynamic RAM) TERMINAL DESCRIPTION Pin No. Pin name Function 20 to 24 A0-A10 A0 to A10 are address inputs. A0-A10 are used as row address inputs during active command input 27 to 32 and A0-A7 as column address inputs during read or write command input.
Page 57
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS LC74763-9836(On-screen and controller) 8 BITS SERIAL LATCH PARALLEL COMMAND CONVERSION DECODER INDICATOR HORIZONTAL HORIZONTAL VERTICAL ON/OFF RAM WRITE VERTICAL SCLK CHARACTER INDICATION INDICATION INVERSION CHARACTER CONTROL ADDRESS POSITION POSITION CONTROL SIZE SIZE REGISTER REGISTER...
Page 59
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS uPD4721GS (RS-232C Driver/ Receiver) Block diagram Truth table Driver STBY Remarks Standby mode (DC/DC converter is stopped) Space level output Mark level output Receiver Remarks STBY STBY Standby mode (DC/DC converter is stopped) Space level input...
Page 60
TX-SR702/E IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS MX29LV040 (4M-Bit CMOS Single Voltage 3V Only Equal Sector Flash Memory) BLOCK DIAGRAM PROGRAM/ERASE CONTROL WRITE INPUT HIGH VOLTAGE STATE LOGIC MACHINE (WSM) STATE REGISTER MX29LV040 FLASH ARRAY ADDRESS ARRAY LATCH SOURCE A0-A18...
Page 61
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS NJW1157(8-Channel Electronic Volume with Input Selector) LAIN RAIN CAIN LSAIN RSAIN LBAIN RBAIN Supply SWAIN Voltage LATCH uCOM DATA L1IN Interface CLOCK Multi-channel DCLA1 DCLA2 R1IN L2IN TONE L OUT R2IN DCRA1 DCRA2 L3IN...
Page 62
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS NJW1157(8-Channel Electronic Volume with Input Selector) PIN FUNCTION SYMBOL FUNCTION SYMBOL FUNCTION LOUT Lch output L1IN "Input selector" Lch input 1 ROUT Rch output R1IN "Input selector" Rch input 1 COUT Cch output L2IN "Input selector"...
Page 63
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS TC9162BFG(Function Switch) COM1 COM1 COM2 COM2 COM3 COM3 COM4 COM4 DATA SHIFT REGISTER Symbol Pin No. Function Negative power supply Ground Positive power supply S1~S7 Input/output terminals 2,3,5,6,8,9,11 S1~S7 Input/output terminals 27,26,24,23,21,20,18 COM1 ~ COM4...
Page 64
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS TC9164AF(Function switch) COM1 COM1 COM2 COM2 COM3 COM3 DATA SHIFT REGISTER Pin No. Symbol Function Negative power supply Ground Positive power supply 2,3,4,6,7,8,10,11 Input/output terminals S1~S8 27,26,25,23,22,21,19,18 S1~S8 Input/output terminals 5,9,12 Common terminals COM1 ~ COM3...
Page 65
TX-SR702/E IC BLOCK DIAGRAMS AND DESCRIPTIONS TC74HCT7007AF(Hex buffer) Truth table (TOP VIEW) TC74VHC541FT(Octal bus buffer) INPUTS OUTPUT X :Don't care Z :High impedance 74HCU04F(Hex Inverters) Truth table (TOP VIEW)
Page 67
TX-SR702/E MICROPROCESSOR-CONNECTION DIAGRAM RL7701 RELAY S7501,S7502 VOLUME Q7701 Q7584 Q7583 Q7582 Q7581 MUTING SWITCH Q401 Q402 FROM POWER Q403 Q404 AMP. OUTPUT RL6901 RL6902 Q405 Q6703 CURRENT Q6901 Q406 GATE DET. BIAS CIRCUIT SELECT SW PURE AUDIO Q6701,2 POWER DC DET.
Page 68
TX-SR702/E MICROPROCESSOR-TERMINAL DESCRIPTIONS No. Terminal Symbol Act. Description Vref Vref Connect to Vcc. Reference voltage input terminal for A/D converter. AVcc AVcc Connect to Vcc. Power supply terminal for A/D converter. P97/~ADTRG/SIN4 FLCS Chip selector output terminal for FL tube driver...
Page 69
TX-SR702/E MICROPROCESSOR-TERMINAL DESCRIPTIONS No. Terminal Symbol Act. Description 65 P47/~CS3 VLTNSTB Strobe signal output terminal for selector, volume and tone control IC. 66 P46/~CS2 VLTNCLK CLK Clock output terminal for selector, volume and tone control IC. 67 P45/~CS1 VLTNDAT Data output terminal for selector, volume and tone control IC.
Page 70
TX-SR702/E ADJUSTMENT AND CONFIRMATION PROCEDURES 1 1.Idling current adjustment Before Idling adjustment, turn the trimming resistors R6040 to R6045 counter-clockwise fully. Connect the DC voltmeter to sockets P6080 to P6086. After turn POWER to ON, adjust the trimming resistors R6040, R6041 and R6042 so that the reading of voltmeter becomes 1.25mV.
Page 71
TX-SR702/E Confirmation of protection circuit 1. Confirmation of speaker relay Confirm that the speaker relays turn ON approximately 5 seconds after the power switch is turned ON. Confirm that the speaker relays turn OFF immediately after the power switch is turned OFF.
Page 72
TX-SR702/E 4. Operation check of voltage sensor and thermal protector 1. Enter Test-4 mode. 2. Press and release the right arrow key repeatedly until "TEST-4-36" is shown on the front display. 3. Confirm that the FM STEREO indicator lights on and the relays of RL6901 and RL6902 turn OFF.
Page 73
TX-SR702/E PACKING PROCEDURES A650 A616 A606 A616 A601 Bottom A601 A611 A655 A611 A811 Accessary bag (Other models) A821 A823 A831 A820 A651 A812 A813 Put the label 81 between A822 A802 page 2 and page 3 of instruction manual E.
Page 74
TX-SR702/E EXPLODED VIEW-PARTS LIST NOTE: THE COMPONENTS IDENTIFIED BY MARK ! ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE ONLY WITH PART NUMBER SPECIFIED. CAUTION: Replacement for transistor of mark *, if necessary must be made from the same beta group (h ) as the original type.
Page 82
TX-SR702/E PRINTED CIRCUIT BOARD-PARTS LIST NOTE: THE COMPONENTS IDENTIFIED BY MARK ! ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE ONLY WITH PART NUMBER SPECIFIED. CAUTION: Replacement for transistor of mark *, if necessary must be made from the same beta group (h ) as the original type.
Page 83
TX-SR702/E Q653,Q654 22241943R2 CS5333-KZ <P> Q681 22274541ER2TO or TC74VHC541FT or 22274541IR2TI SN74AHC541PWR Q682 222740077R2TO TC74HCT7007AF Q861 22242168R3 or CS42518-CQZR-C or 22242168R2 CS42518-CQZR-C Q862 22240935R2 TC7WU04FU Q901 222780124TOS or TA7812S or 222780125 78M12HF Q902 222790124TOS or TA79012S or 222790125 79M12HF Q903...
Page 84
TX-SR702/E 2214530R2 RN2402 Q909 2202314 2SA1726-Y Q993 2202706 or 2SD2394-F or 2202705 2SD2394-E Diodes D651,D652 223234R2 or 1SS352 or D653,D654 223269R2 1SS355 <P> D655,D656 223234R2 or 1SS352 or D657,D658 223269R2 1SS355 <P> D861,D862,D863 223234R2 or 1SS352 or D864,D865,D866 223269R2 1SS355...
TX-SR702/E 394762207 CE04W35V22M(SC),Elect. C904,C905,C907 394641007 or CE04W16V-10M(VR) or 394741007 CE04W16V10M(SC),Elect. C906,C908 332161040R1 CK725F1E-104Z1,Chip ceramic C909 394681007 or CE04W50V-10M(VR) or 394781007 or CE04W50V10M(SC) or 393381007 CE04W50V-10M(VX),Elect. C911,C912 394641007 or CE04W16V-10M(VR) or 394741007 CE04W16V10M(SC),Elect. C921,C923,C924 394644707 or CE04W16V-47M(VR) or 394744707 CE04W16V47M(SC),Elect. C991,C992...
Page 103
TX-SR702/E Driver circuit PC board (NAAF-8383-1A/1B/1C/1D/1E/1F/1G) CIRCUIT NO. PART NO. DESCRIPTION Transistors Q5000,Q5001 2210755 or 2SC1775A-E or Q5002,Q5010 2210756 or 2SC1775A-F or Q5011,Q5012 2211733 2SC1845-E Q5003,Q5004 2215896 or KTC3200-BL or Q5005,Q5006 2210755 or 2SC1775A-E or Q5013,Q5014 2210756 or 2SC1775A-F or...
Page 111
TX-SR702/E Q6040,Q6041 2203000 2SA1930 Q6042 2203000 2SA1930 Q6043,Q6044 2203000 or 2SA1930 or 2203424 KTB1369-Y Q6070,Q6071 2214984 or 2SC2631-R or Q6072,Q6073 2214985 2SC2631-S Q6074 2214984 or 2SC2631-R or 2214985 2SC2631-S Q6303,Q6304 2215995 or KTA1267-GR or 2213354 or 2SA933S-R or 2213355 2SA933S-S...
Page 112
TX-SR702/E D6705,D6706 22380260 or RL1N4003 or D6901,D6902 22380035 GP104003E D6707 224470512 MTZJ5.1B D6904,D6905 22380337 D10XB60H Capacitors C6040,C6041 394584707 CE04W50V-47M(VZ),Elect. C6042,C6043 394584707 CE04W50V-47M(VZ),Elect. C6044 394584707 CE04W50V-47M(VZ),Elect. CIRCUIT NO. PART NO. DESCRIPTION Capacitors C6050,C6051 374721034 ECQ-B50V-103J,Plastic film C6052,C6053 374721034 ECQ-B50V-103J,Plastic film C6054...
