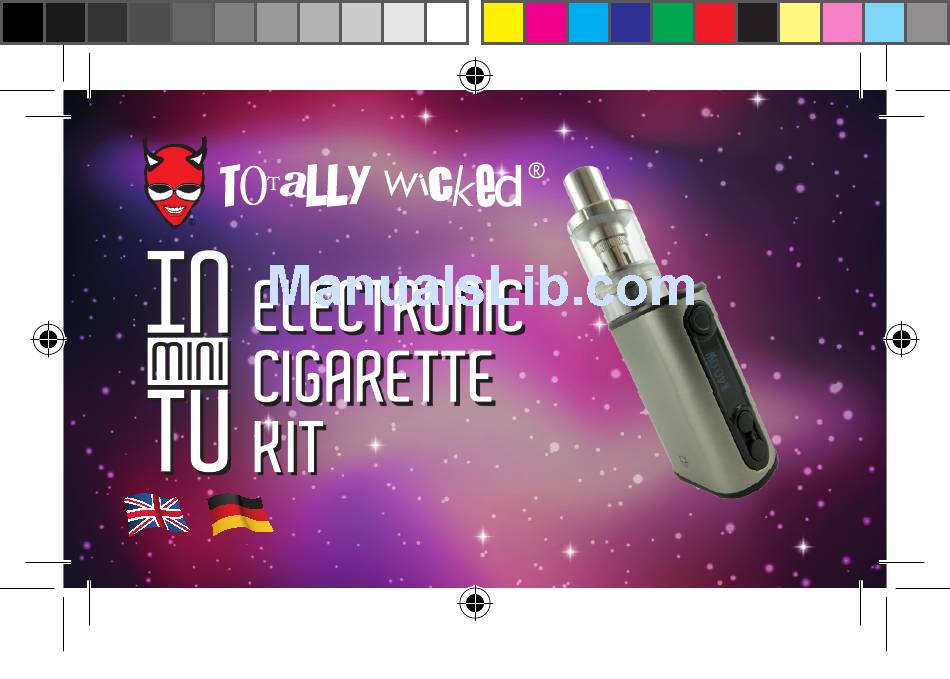

- Page 1 USER MANUAL / BEDIENUNGSANLEITUNG TW_Intu_Mini_Kit_Compliant_Manual.indd 1 22/03/2017 12:46...

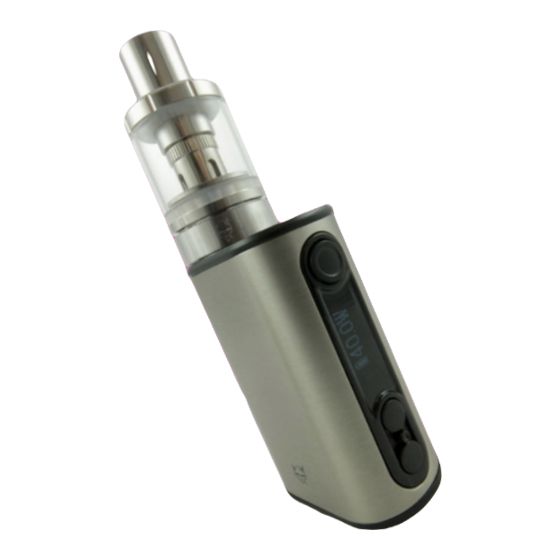

- Page 2 The Totally Wicked INTU Mini is an exceptionally compact, yet highly functional device incorporating an intelligent temperature control system, allowing you to finely tune to suit your vaping style. Paired with the INTU Mini is the SubAir III Nano Tank, providing top filling capability, adjustable airflow and the use of the popular EC/ML atomizer heads.
- Page 3 INTU Mini Battery 510 Connector Power Button OLED Screen Micro USB Port Up Button Adjustment Mode Button Buttons Down Button TW_Intu_Mini_Kit_Compliant_Manual.indd 3 22/03/2017 12:46...
- Page 4 SubAir III Nano Tank Airflow Ring Top Cap Atomizer Head Mouthpiece Atomizer Base Glass Tube TW_Intu_Mini_Kit_Compliant_Manual.indd 4 22/03/2017 12:46...
- Page 5 Using your INTU Mini Kit the nozzle between the glass tube Using your Tank for the First Time: and the atomizer head. Replace the Remove the top cap from the atomizer head by unscrewing in top cap onto the atomizer head by...
- Page 6 Using your INTU Mini Kit Replacing the Atomizer Head Note: Please drip a few drops of To replace the atomizer head, e-liquid into a new atomizer head turn the top cap anticlockwise before use. until it is fully unscrewed from the atomizer head.
- Page 7 Using your INTU Mini Kit Power On and Off: Adjusting the Airflow: The INTU Mini uses a 5-click on/ To adjust the airflow, simply twist off function. To switch the device the Airflow ring in the clockwise on, press the power button 5 times direction to loosen the draw and in in quick succession.
- Page 8 Using your INTU Mini Kit allows for wattage settings to be Shift between VW/Bypass/Smart/ saved to the device dependant on VT-Ni/VT-Ti/VT-SS316/TCR Modes: When powered on, hold the mode the atomizer resistance which is button to cycle through the VW/ installed, 10 profiles can be saved...
- Page 9 Using your INTU Mini Kit Bypass Mode: VT Mode (Ni/Ti/SS316): When in bypass mode there is When in VT mode, use the up or a direct output of the voltage of down adjustment buttons to increase the internal battery cell. The cells...
- Page 10 Using your INTU Mini Kit button to decrease the wattage. Note: If a coil with a resistance exceeding 1.5ohms is applied To lock the atomizer resistance, hold in VT mode, the device will the power button and up adjustment automatically switch to VW mode.
- Page 11 Using your INTU Mini Kit temperature range is 100-315°C coil, when the device is powered or 200-600°F and can be adjusted off simultaneously hold the power in increments of 5°C and 10°F. To button and the up adjustment button adjust the wattage level whilst in...
- Page 12 TCR Value Range Nickel 600-700 NiFe 300-400 Titanium 300-400 SS (303, 304, 316, 317) 80-200 Note: The TCR value displayed is 10 (100,000) times greater than the actual TCR value and is for INTU Mini usage only. TW_Intu_Mini_Kit_Compliant_Manual.indd 12 22/03/2017 12:46...
- Page 13 Using your INTU Mini Kit Stealth Mode: Temperature Alert: When powered on, simultaneously If the temperature of the device hold the power button and the exceeds 70°C, the output will left adjustment button to activate cease and ‘Device Too Hot’ will stealth mode.
- Page 14 Using your INTU Mini Kit Short Circuit Protection: Low Voltage Protection: If a short circuit occurs when the When the battery voltage is below power button is pressed, ‘atomizer 3.1V, ‘Battery Low’ will be displayed short’ will be displayed on the on the screen.
- Page 15 Using your INTU Mini Kit 10 Second Protection: Key Lock Mode: If the power button is pressed for When powered on, simultaneously longer than 10 seconds, the output hold both adjustment buttons for 3 will automatically cease and the seconds to activate key lock mode.
-
Page 16: Kit Contents
Kit Contents 1 x INTU Mini Body 1 x SubAir III Nano Tank (2ml) 1 x EC/ML atomizer head (0.3ohm fitted) 1 x EC/ML atomizer head (0.75ohm) 1 x Seal Ring 1 x USB Cable 1 x User Manual TW_Intu_Mini_Kit_Compliant_Manual.indd 16... -
Page 17: Specifications
Specifications INTU Mini Dimensions: 55mm x 38mm x 22.5mm Display: 0.6” OLED Wattage Range in VW Mode and VT Mode: 1W – 40W Temperature Range in VT Mode: 100-315°C / 200-600°F Temperature Coefficient of Resistance Range in TCR Mode: 1-1000 Resistance Range: 0.05-1.5ohm in VT Mode, 0.1-3.5ohm in VW/Bypass Mode... -
Page 18: Additional Product Information
Additional product information There are no reported medical side effects with this product. If you believe you experience a side effect, please contact the manufacturer. TW_Intu_Mini_Kit_Compliant_Manual.indd 18 22/03/2017 12:46... - Page 19 • Do not charge the battery when temperatures are outside the range 0 - 45°C. • Do not attempt to repair a faulty INTU Mini as these are sealed units with no serviceable parts. Attempted repairs will void the warranty.
-
Page 20: Warranty
Warranty The INTU Mini Kit components have a 28-day parts warranty with the exception of the atomizer heads which are consumable items and covered by our ‘dead on arrival’ warranty only. The USB cable supplied has a 12-month warranty. If... - Page 21 Glückwunsch zum Kauf Ihres Totally Wicked INTU Mini E-Zig Kits Die Totally Wicked INTU Mini ist ein äußerst kompaktes und sehr vielseitiges Dampfgerät mit intelligenter Temperatursteuerung, das perfekt auf die Dampf- Bedürfnisse abgestimmt werden kann. Als Partner-Tank ist der SubAir III Nano Tank mit Top-Fülleinrichtung und Luftzugregulierung inkl.
- Page 22 INTU Mini Body 510er Anschluss Power-Taster OLED Display Micro USB Ladeport Rauf-Taster Einstell- Modus-Taster Taster Runter-Taster TW_Intu_Mini_Kit_Compliant_Manual.indd 22 22/03/2017 12:46...
- Page 23 SubAir III Nano Tank Top Cap ML/EC Verdampferkopf Mundstück Verdampferbasis Tank Glas TW_Intu_Mini_Kit_Compliant_Manual.indd 23 22/03/2017 12:46...
- Page 24 Bedienung Ihrer INTU Mini abschrauben und E-Liquid seitlich SubAir III Nano Tank in die Aussparungen (nicht in die Inbetriebnahme: Verdampferbasis vom Tank Luftführung) träufeln. Anschließend abschrauben und etwas E-Liquid Top Cap im Uhrzeigersinn wieder an den Tank schrauben. direkt auf den Verdampferkopf tröpfeln –...
- Page 25 Bedienung Ihrer INTU Mini Verdampferkopf wechseln: Tank umdrehen und Verdampferbasis vom Tank abschrauben. Jetzt kann der Verdampferkopf aus der Basis gegen den Uhrzeigersinn geschraubt und durch einen Neuen ersetzt werden. Hinweis: Ein paar Tropfen E-Liquid direkt in den neuen Verdampferkopf träufeln, bevor dieser zum Einsatz kommt.
- Page 26 Luftzug einstellen: Power-Taster 5-mal in Folge drücken; Durch Drehen der das OLED-Display leuchtet auf und Luftzugregulierung an der signalisiert, dass die INTU Mini an Verdampferbasis variiert die und zur Nutzung bereit ist. Zum Öffnungsgröße des Lufteinlasses Ausschalten, Power-Taster ebenfalls und somit die Menge an Luft, die 5-mal in Folge drücken.
- Page 27 Bedienung Ihrer INTU Mini Akku aufladen: Modus wechseln - VW/ Bypass / Laden Sie die INTU Mini einfach Smart/VT-Ni/VT-Ti/VT-SS316/TCR: mit dem USB-Kabel an einem Wenn das Gerät eingeschaltet ist, geeigneten USB-Port oder USB- drücken Sie den Modus-Taster, um Netzstecker auf. Der Ladefortschritt...
- Page 28 Bedienung Ihrer INTU Mini die automatische Speicherung VW-Modus und Smart-Modus: der Werte im entsprechenden Im VW- oder Smart-Modus kann mit den Rauf- und Runter-Taster die Widerstands-Profil. Ausgangsleistung zwischen 1W und Bypass-Modus: 40W verringert oder erhöht werden. Im Bypass-Modus erfolgt Im Smart-Modus merkt sich die...
- Page 29 Bedienung Ihrer INTU Mini Zum Sperren des Verdampferkopf- VT Mode (Ni/Ti/SS316): Widerstandes, drücken Sie den Im VT-Modus kann mit den Rauf- und Runter-Taster die Temperatur Rauf- und Power-Taster gleichzeitig zwischen 100-315°C / 200-600°F bis das ‘Ω’ Symbol neben dem Widerstandwert angezeigt wird.
- Page 30 Bedienung Ihrer INTU Mini Hinweis: Sollte im VT-Modus TCR-Modus (M1, M2, M3): eine Heizwendel mit einem Im TCR-Modus kann mit den Rauf- Widerstand höher als 1.5 Ohm und Runter-Taster die Temperatur zum Einsatz kommen, schaltet zwischen 100-315°C / 200-600°F das Gerät automatisch in den verringert oder erhöht werden.
- Page 31 Bedienung Ihrer INTU Mini nach Ihren Vorlieben zu verändern. TCR-Modus konfigurieren: Zum Bestätigen das Gerät für 5 Sek. Halten Sie beim ausgeschalteten Gerät den Power-Taster und den ruhen lassen. Rauf-Taster gleichzeitig gedrückt, bis das TCR-Konfigurationsmenü erscheint. Drücken Sie den Power-Taster für 1-2 Sekunden, um zwischen M1, M2 oder M3 zu wechseln –...
- Page 32 Bedienung Ihrer INTU Mini TCR Wertebereich: Material TCR Wertebereich Nickel 600-700 NiFe 300-400 Titan 300-400 SS (303, 304, 316, 317) 80-200 Hinweis: Der tatsächliche TCR-Wert ist im Dezimalsystem 100000-mal größer ist als der angezeigte TCR-Wert am Display und ist ausschließlich TW_Intu_Mini_Kit_Compliant_Manual.indd 32...
- Page 33 Bedienung Ihrer INTU Mini genutzt werden. für die INTU Mini anzuwenden. Stealth-Modus: Wenn das Gerät eingeschaltet Temperatur-Alarm: ist, drücken Sie gleichzeitig den Wenn die Betriebs-Temperatur des Gerätes 70°C überschritten hat, wird Power- und Runter-Taster, um den die Stromzufuhr an den Verdampfer...
- Page 34 Bedienung Ihrer INTU Mini Kurzschlussschutz: Tiefentladeschutz: Wenn das Gerät einen Fällt die tatsächliche Akkuspannung Verdampferkopf-Kurzschluss erkannt auf unter 3.1V, erscheint am Display hat, erscheint am Display die die Meldung 'Battery Low'. Sollte die Meldung ‘Atomizer Short’. Wenn dies Powertaste weiter gedrückt werden, passiert, entfernen Sie den Tank und folgt anschließend die Meldung...
- Page 35 Bedienung Ihrer INTU Mini 10 Sek. Sicherheitsabschaltung: Tastensperre: Hält man den Power-Taster länger Wenn das Gerät eingeschaltet ist, als 10 Sek. gedrückt, wird die Rauf- und Runter-Taster gleichzeitig Stromzufuhr an den Verdampfer für 3 Sekunden gedrückt halten – mit unterbrochen - am Display erscheint dieser Abfolge können diese Taster...
- Page 36 Kit Inhalt 1 x INTU Mini Body 1 x SubAir III Nano Tank 1 x EC/ML Verdampferkopf (0.75 Ohm) 1 x EC/ML Verdampferkopf (0.3 Ohm) 1 x Dichtungsring 1 x USB-Kabel 1 x Bedienungsanleitung TW_Intu_Mini_Kit_Compliant_Manual.indd 36 22/03/2017 12:46...
-
Page 37: Technische Daten
Technische Daten INTU Mini Abmessungen: 55mm x 38mm x 22,5mm Display: 0.6” OLED Leistung im VW-Modus und VT-Modus: 1W – 40W Temperaturregelbereich im VT-Modus: 100-315°C / 200-600°F Temperaturkoeffizient-Regelbereich im TCR-Modus: 1-1000 Akzeptierte Verdampferwiderstände: 0.05-1.5 Ohm im VT-Modus, 0.1-3.5 Ohm im VW/Bypass-Modus... -
Page 38: Zusätzliche Produktinformationen
Zusätzliche Produktinformationen Es bestehen keine Erkenntnisse über medizinische Nebenwirkungen mit diesem Produkt. Sollten Sie glauben eine Nebenwirkung zu verspüren, kontaktieren Sie bitte den Hersteller. TW_Intu_Mini_Kit_Compliant_Manual.indd 38 22/03/2017 12:46... - Page 39 Aufbewahrungshinweise und Akku-Sicherheitsinformationen • Die INTU Mini und das Zubehör außerhalb der Reichweite von Kindern und Tieren aufbewahren. • Schalten Sie die INTU Mini aus, wenn nicht in Gebrauch. • Vermeiden Sie versehentliches Drücken des Power-Tasters, wenn nicht in Gebrauch..
- Page 40 • INTU Mini nicht in feuchter Umgebung aufladen. • Bei Außentemperaturen unter -10°C und über 60°C Gerät nicht nutzen. • INTU Mini nicht bei Temperaturen unter 0°C oder über 45°C aufladen. • Nicht in Wasser tauchen und das Gerät nicht nass werden lassen.
-
Page 41: Garantie
Garantie Die INTU Mini Kit-Komponenten haben eine 28-tägige und das USB-Kabel eine 12-monatige Garantie - ausgenommen von der Garantie sind Verdampferköpfe, die als Verschleißteil mit einer DOA-Regulierung ausgeliefert werden. Sollte eine Komponente fehlerhaft sein, bitten wir Sie Ihren Händler oder den Totally Wicked Kundenservice zu kontaktieren. - Page 42 Manufactured in China Tel 01254 692244 under the authority www.totallywicked.co.uk of Pillbox38 UK Ltd, Tel 1(888) 761-9425 Stancliffe Street, www.totallywicked.com Blackburn, Lancashire, Tel 0941-78447082 www.totallywicked.de BB2 2QR. TW_Intu_Mini_Kit_Compliant_Manual.indd 42 22/03/2017 12:46...
