2 S T G
READ INSTRUCTIONS CAREFULLY: Read and follow all instructions.
Place instructions in a safe place for future reference. Do not allow anyone who has
not read these instructions to assemble, light, adjust or operate the heater.

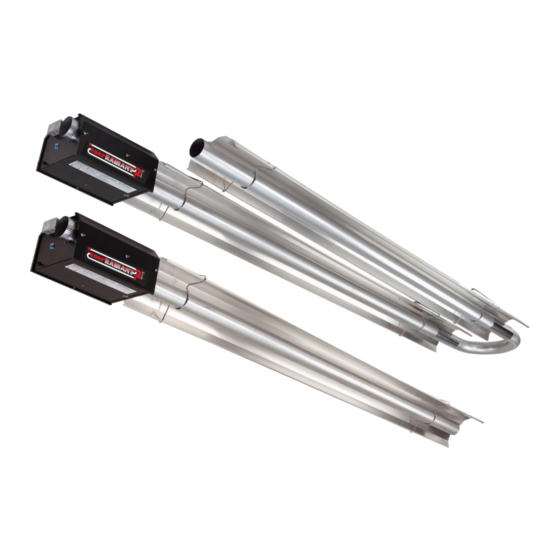

Heatstar ER2STG
Gas-Fired Low-Intensity Infrared Heaters Approved For
Commercial Applications
WARNING:
Improper installation, adjustment, alteration, service or maintenance can cause
property damage, injury, or death. Read the installation, operating and maintenance instructions
thoroughly before installing or servicing this equipment
— WHAT TO DO IF YOU SMELL GAS
•
Open Windows
•
DO NOT try to light any appliance.
•
DO NOT use electrical switches.
DO NOT use any telephone in your house. Immediately call your local gas supplier from a neighbor's telephone.
•
Follow the gas supplier's instructions.
•
Do not touch any electrical switch; do not use any phone in your building.
•
Installation and service must be performed by a qualified installer, service agency or the gas supplier.
•
If you cannot reach your gas supplier, call the Fire Department.
FOR YOUR SAFETY:
Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
WARNING: If the information in these instructions are not followed exactly, a fire or explosion may result causing
property damage, personal injury or loss of life.
OPERATING INSTRUCTIONS
AND OWNER'S MANUAL
ENERCO Group, Inc., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 866-447-2194
Model #
ER2STG 60-100
ER2STG 80-125
ER2STG 125-175
LANGUAGES INCLUDED
•ENGLISH
•FRENCH
•SPANISH
2017 CB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ER2STG and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HeatStar ER2STG

Summary of Contents for HeatStar ER2STG

  • Page 1 2 S T G AND OWNER’S MANUAL ER2STG 60-100 ER2STG 80-125 READ INSTRUCTIONS CAREFULLY: Read and follow all instructions. Place instructions in a safe place for future reference. Do not allow anyone who has ER2STG 125-175 not read these instructions to assemble, light, adjust or operate the heater. Heatstar ER2STG LANGUAGES INCLUDED Gas-Fired Low-Intensity Infrared Heaters Approved For •ENGLISH •FRENCH Commercial Applications •SPANISH WARNING: Improper installation, adjustment, alteration, service or maintenance can cause property damage, injury, or death.
  • Page 2 Section 8 OPERATION MAINTENANCE........18 initializing this “noted” Bill of Lading. Immediately report Section 8 TROUBLESHOOTING..........20 any claims for damaged material, or shortages that were not evident at the time of shipment, to the carrier and your Enerco Section 9 REPLACEMENT PARTS..........23 Group, Inc Factory Representative. WARRANTY INFORMATION.............24 Installer Responsibility All heaters and associated gas piping should be installed in accordance with applicable specifications and this installation made only by firms (or individuals) well qualified in this type of work. Consult local building inspectors, Fire Marshals or your local Enerco Group, Inc Factory Representative for guidance. Heatstar ER2STG heaters are installed on the basis of information given in a layout drawing, which together with the cited codes and regulations, comprise the basic information needed to complete the installation. The installer must furnish all needed material that is not furnished as standard equipment, and it is his responsibility to see that such materials, as well as the installation methods he uses result in a job that is workmanlike and in compliance with all applicable codes. Enerco Group, Inc Factory Representatives have had training and experience in the application of this equipment and can be called on for suggestions about installation which can save material and money. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 3: Section 2 Planning

    The installation must conform with local building codes • Heaters must not be installed less than 8 feet above or in the absence of local codes, with the National Fuel the floor. Minimum clearances to combustibles must be Gas Code, ANSI Z223.1/NFPA 54 or the Natural Gas maintained from vehicles parked below the heater. and Propane Installation Code, CSA B149.1. • When installed over hoists, minimum clearances to com- bustibles must be maintained from the uppermost point • If an external electrical source is utilized, the heater, on the hoist. when installed, must be electrically grounded in accor- Venting: dance with the National Electical Code, ANSI/ NFPA 70 The venting must be installed in accordance to the latest or current Canadian Electrical Code, CSA C22.1. revision of ANSI Z223.1 or CSA 149.1. Partial information with regard to this code is provided in (Section 5) of this installation manual with regard to size and configura- tions for venting arrangements. • Any portion of flue pipe passing through a combus- tible wall must be dual insulated or have an approved thimble. Refer to to the latest revision of ANSI Z223.1 or CSA 149.1 Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 4 60” 60” 60” Unvented Above A 36” 36” 36” WARNING: FIRE OR EXPLOSION HAZARD CAN CAUSE PROPERTY DAMAGE, SEVERE INJURY OR DEATH. In all situations, clearances to combustibles must be maintained. Failure to observe clearances to combustibles may result in property damage, severe injury, or death. Minimum clearances must be maintained from vehicles parked below the heater. Signs should be posted in storage areas to specify maximum stacking height to maintain required clearances to combustibles. Caution should be used when running the system near combustible materials such as wood, paper, rubber, etc. Consideration should be given to partitions, storage racks, hoists, building construction, etc. TABLE 1 gives minimum acceptable clearances to combustibles. Clearances as shown in TABLE 1 are not for use in four-sided enclosures. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 5: Clearances To Combustibles

    Figure 1: Clearances To Combustibles (Refer to TABLE 1 on page 4) STANDARD REFLECTOR 45 DEGREE REFLECTOR TILT STANDARD REFLECTOR U-TUBE OPPOSITE 45 DEGREE U-TUBE STANDARD “U”-Tube, Standard “U”-Tube, Opposite 45° “U”-Tube, Full 45° Front and Back Clearance FRONT AND BACK CLEARANCE U-TUBE FULL 45 Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 6: Section 3 Installation & Assembly

    SECTION 3: Installation & Assembly TUBE COUPLING(14612) BURNER BOX KEY FOR TUBE COUPLING (14616) VENT ADAPTER (19021) TUBE HANGER (14585P) REFLECTOR 10' (00418A) HEAT EXCHANGER TUBE 10' (06413) TURBULATOR BAFFLE 5' (03447) **NOT INCLUDED WITH ALL MODELS** Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 7: Installation Procedure

    Tube and Reflector Hanger Suspend system from these hangers. Minimum two (2) required per tube. Reflectors 10' 2=1/2" ALUMINIZED Alternate overlap as shown on overview. Length of Heat Exchange Tubes reflector and amount of Supplied in 10 ft. lengths. overlap is indicated. Turbulator Tube Coupling Assembly Coupling should be oriented with The 60-100k ER2STG utilizes a 5' turbulator when slide bar on top, and all couplings operating with a 30' tube set should “point” in the same direction. The turbulator is located at the end of the 3rd tube Vent Adapter Used to attach the heat exchanger tubing to vent pipe. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 8 30 ft. Exchanger length. 31 ft. - 4 in. Total Heater length. 6 Suspension points as indicated. (1) TURBULATOR SECTION (5') FIGURE 2B: Heatstar Model ER2STG 80-125 or ER2STG 60-100 40 ft. Exchanger length. 41 ft. - 4 in. Total Heater length. 8 Suspension points as indicated.
  • Page 9 FIGURE 3: Heatstar ER2STG Dimensions & Suggested Mounting Heights Minimum Total Length (see chart below) Turbulator Turbulator ( IF NECESSARY ) Heat Exchanger Tubing Heat Exchanger Tubing 17.75"(45.08) 9.25" (23.49cm) 9.25"(23.49cm) Burner Side View Burner Rear View Burner Ratings and Heat Exchanger Lengths: (NG and LP) Suggested Mounting Heights Typical Rate (BTU/Hr.)
  • Page 10 Hole 1 Hole 2 Impact 18" (45cm) Block TUBE COUPLING 10" Coupling (25cm) Assembly When assembling coupling note the location of Hole 1 and Hole 2 (43cm) Coupling (Less Key) - 14612 Key for Coupling - 14616 U-Tube Fitting Dimensions 180° U-Tube Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 11 FIGURE 7B: Mounting Flange / Tube Detail Parts list 1 00419 Reflector End Cap (Qty 1) 2 09369 Spring Clip (Qty 4) 1) Insert tube 06413 into front casting to point (A). 2) Tighten set screws marked (B) until snug. 3) After all (3) set screws are snug, turn each additional 1/4 turn to secure tube in place. FIGURE 8: Burner Box / Transition Tube Detail Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 12: Section 4 Engineering Specifications

    11.0” W.C. Min B. Heat Exchanger 14.0” W.C. Max 1. Radiant tubing shall be 4” diameter aluminized steel supplied in 1/2” NPT Gas Connector Size 10 ft. sections. Sections shall be joined with stainless steel wrap- around couplings. 2. Reflector to be of aluminum material and designed to direct all Electrical Rating: (All Models) radiant output below horizontal center line of radiant tube. 120V - 60Hz 3. Heaters shall be vented according to manufacturer’s recommendations. 1.0 AMP (Run) 5.0 AMP (Start) Dimensions: Flue Connection Size…………………4” Outside Air Connection Size………4” Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 13: Section 5 Venting/Ducting

    Refer to ANSI Z223.1 - latest revision, NFPA-54 and local Model # H = 6 ft. H = 8 ft. H = 15 ft. codes for additional information. ER2STG 60-100 D = 8" D = 8" D = 7" c) Use of optional outside combustion air is not recommended with unvented heaters due to pressure considerations. Refer ER2STG 80-125 D = 10" D = 10" D = 8" to page 16 ER2STG 125-175 D = 10" D = 10" D = 8" Horizontal Venting a) Four (4”) inch O.D. flue pipe is required. Thirty (30’) feet maximum length is recommended. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 14 Type "B" Vent required outdoors. Burner Box Outside Wall Burner Box Vent Adapter Stk. #19021 Burner Box Burner Box 4” Aluminized steel Heat Exchange Tube 4” Aluminized steel Heat Exchange Tube Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 15 FIGURE 10A: Single Wall Single wall vent run Single wall terminal end Vent Adapter 18" (45cm) Min. 3'-0" (91cm) Min. 6' (182cm) Min. 2"(5cm) Clearance thimble 2"(5cm) Clearance thimble required when flu pipe extends through combustible materials Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 16: Section 6 Gas Piping

    FIGURE 14A: Incorrect Gas Line Connection with Stainless Shut – off Valve to burner gas inlet. The 2” Steel Flex Gas Connector displacement shown is for the cold condition. This displacement may reduce when the system is fired. 2" 12" Heater Movement Heater Movement 0° 1/2" Stainless Steel Flex Gas Connector Stk. #16401 45° Heater Movement Heater Movement 45° 90° Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 17: Section 7 Wiring

    PCB1 Wire is AWG18 Stranded @ 600 volts - 105 degrees C Crimp Caps are # CE5 - 105 degrees C (Neutral Connection Not Needed in this Configuration) Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 18: Section 8 Operation Maintenance

    Fire rate is determined by thermostat 7. Check the flue pipe for dirt. After cleaning as necessary, re- attach the flue pipe to the heater. Initial Start: 8. Outside surfaces of heater may be cleaned by wiping with a If thermostat is more than 2 degrees above the room/ damp cloth. space temperature, the heater will start and go into high fire 9. A qualified service agency should be contacted for service range. The unit will stay in the high range until the space air other than routine maintenance. temperature reaches the thermostat set-point. The heater will shut off. 10. Check vent terminal and fresh air inlet to see that they have not been blocked during the non-heating season. If either As the room/space air temperature decreases below the pipe is restricted, the air switch won’t close, resulting in a thermostat set point (approximately 1 degree) the heater will no-heat situation. come on and fire until the thermostat set point is reached. If the room/space air temperature experiences a rapid decrease in air temperature (below 3 degrees from set point) the heater will come on and fire at the high rate until the set point is reached. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 19 1/8” NPT pressure tapping on heater external manual valve. 4. Check to see if gas control is opening: no manifold pressure indicates valve is closed. If the valve is closed, either the gas valve or the ignition module is faulty. WARNING: Do not disconnect ground leads inside heater. Do not interchange grounded and ungrounded leads on transformer or ignition module. Burner Does Not 1. Check to see if gas lines were properly Light: purged of air. 2. Check inlet and outlet gas pressure during ignition period. Natural inlet pressure should be 4.6” Natural outlet pressure should be set according to chart on page 12. LP inlet pressure should be 1 1.0” IGNITION MODULE LP outlet pressure should be set according to chart on page 12. 3. Check for proper orifice and air plate. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 20: Section 8 Troubleshooting

    Are L1 and L2 positioned Repair/Replace the ground wire Ignition Module stay on? reversed? the sensor lead OK? properly? Yes Repair wiring Repair wiring Repair wiring Is the sensor dirty? Repair wiring. Clean sensor. Does the burner run until the call Check the continuity of the ground wire. for heat ends? A fault indication of three flashes may indicate Check the thermostat. Replace Sensor that the flame sensing circuit is not functioning properly. Perform the following series of checks If a problem still exists, contact Enerco Group, Inc Technical Products to correct the problem. Customer Service 1-866-447-2194 Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...

  • Page 21: Section 9 Replacement Parts

    SECTION 9: Replacement Parts for Heatstar ER2STG Tube Heaters ER2STG 60-100 Item Stock # Description Item Stock# Description F102600 ER2 60-100 NG / BRN & Cont Box 1 02753 Front Flange F102602 ER2 60-100 LP / BRN & Cont Box 14612 Tube Coupling F106401XL ER2 60-100, / Tube Set- 30' 14616 Key for Tube Coupling 06413 Tube H.E. 4" O.D. X 10' 00419 Reflector End Cap 00418A Reflector 09369 Spring Clips 03447...
  • Page 22 Stock # Description Item Stock# Description F102610 ER2 125-175 NG / BRN & Cont Box 14616 Key for Tube Coupling F102612 ER2 125-175 LP / BRN & Cont Box 00418A Reflector F106403XL Tube Set- 60' 14585P Hanger 06413 Tube H.E. 4" O.D. X 10' 00419 Reflector End Cap 02753 Front Flange 09369 Spring Clips 14612 Tube Coupling Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 23 05730 25/80 ORIFICE (LP) F106414…………………………………… 180 U-Tube Accessory Kit 02847 THERMOSTAT 3 TERMINAL BUSHING 05799 175/125 ORIFICE (NG) F106415…………………………………… 90 Elbow Accessory Kit 99101 ELECTRICAL JUNCTION BOX 05725 175/125 ORIFICE (LP) 06430……………………………………… Vent Cap 02747 BLOWER INTAKE FLANGE 98547 EXTERNAL TOOTH WASHER 00438……………………………………… Side Reflector kit 05510XL 100/60K AIR PLATE 02371 BURNER CUP 01376……………………………………… Deflector Kit (5') 05500XL 125/80K AIR PLATE 10391A DOOR SWITCH 19031……………………………………… Turnbuckle 5/16"-18" Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 24 The Company, at its option, will repair or replace products returned by the buyer to the factory, transportation prepaid within said one year period and found by the Company to have imperfections in material or workmanship. If a part is damaged or missing, call our Customer Service Department at 866-447-2194. Address any Warranty Claims to the Customer Service Department, Enerco Group, Inc, 4560 W. 160TH ST., CLEVELAND, OHIO 44135. Include your name, address and telephone number and include details concerning the claim. Also, supply us with the purchase date and the name and address of the dealer from whom you purchased our product. The foregoing is the full extent of the responsibility of the Company. There are no other warranties, express or implied. Specifically there is no warranty of fitness for a particular purpose and there is no warranty of merchantability. In no event shall the Company be liable for delay caused by imperfections, for consequential damages, or for any charges of the expense of any nature incurred without its written consent. The cost of repair or replacement shall be the exclusive remedy for any breach of warranty. There is no warranty against infringement of the like and no implied warranty arising from course of dealing or usage of trade. This warranty will not apply to any product which has been repaired or altered outside of the factory in any respect which in our judgment affects its condition or operation. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This Warranty gives you specific legal rights, and you may have other rights which vary from state to state. Enerco Group, Inc reserves the right to make changes at any time, without notice or obligation, in colors, specifications, accessories, materials and models. Enerco Group, Inc, 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 866-447-2194 © 2017, Enerco Group, Inc All rights reserved ANSI Z83.20b-2011 CSA 2.34b-2011 Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 25 ET MANUEL DU PROPRIÉTAIRE ER2STG 60-100 ER2STG 80-125 VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS : Lire et observer toutes les instructions. Conserver ces instructions dans un endroit sécuritaire pour vous y référer ER2STG 125-175 ultérieurement. Interdisez à quiconque n’ayant pas lu les présentes instructions d'assembler, d'al- lumer, de régler ou de faire fonctionner cette fournaise. Heatstar ER2STG LANGUES INCLUSES Fournaises à infrarouge de faible intensité alimentées • ANGLAIS • FRANÇAIS au gaz et approuvées pour applications commerciales • ESPAGNOL AVERTISSEMENT : Une installation, un réglage, une modification, une réparation ou un...
  • Page 26 « annoté ». Signalez immédiatement toute réclamation pour du Section 9 PIÈCES DE RECHANGE ...........23 matériel endommagé ou des pièces manquantes qui n'étaient pas évidents au moment de l'expédition, au transporteur et à INFORMATION SUR LA GARANTIE .........24 votre représentant d'usine Enerco Group, Inc. Responsabilité de l'installateur Toutes les fournaises et les conduites de gaz associées doivent être installées selon les spécifications applicables et cette installation doit être effectuée selon par des entreprises (ou des individus) très qualifiés dans ce type de travail. Consultez les inspecteurs locaux des bâtiments, le service des incendies ou votre représentant local d'usine Enerco Group, Inc pour de l'aide. Les fournaises Heatstar ER2STG sont installées sur la base de l'information fournie dans un dessin de la disposition des lieux, qui ensemble avec les codes et réglementations cités, sont l'information de base requise pour terminer l'installation. L'installateur doit fournir tout le matériel requis qui n'est pas fournis comme équipement standard, et il en est de sa responsabilité de s'assurer qu'un tel matériel, ainsi que les méthodes d'installation utilisées lors d'une installation, sont professionnels et selon tous les codes en vigueur. Les représentants d'usine Enerco Group, Inc ont reçu une formation et ont l'expérience dans l'installation de cet équipement et peuvent être appelés pour des suggestions Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 27 Les installations dans les garages doit être effectuées selon d'installation du propane et du gaz naturel, CSA B149.1. la norme pour les structures de stationnement, NFPA-88A, • Si une source électrique externe est utilisée, la fournaise, lor- dernière révision ou la norme pour les garages de réparation, squ'installée, doit être électriquement mise à la terre selon le NFPA-88B, dernière révision. code national de l'électricité, ANSI/ NFPA 70 ou l'actuel code • Les fournaises ne doivent pas être installées à moins de 2,4 m canadien de l'électricité, CSA C22.1. (8 pi) du plancher. L'espace libre minimum des combustibles Procédures d’installation doit être maintenu des véhicules stationnés sous la fournaise. • Lorsque les fournaises sont installés au-dessus d'appareils de levage, un espace libre minium des combustibles doit être maintenu de la partie la plus élevée de l'appareil de levage. Aération : L'aération doit être installée selon la dernière révision d'ANSI Z223.1 ou CSA 149.1. L'information partielle concernant ce code est fournie dans (Section 5) de ce manuel d'installation avec la grandeur et les configurations pour les dispositions d'aération. • Toute partie de la conduite de fumées passant à travers un mur combustible doit être isolée en double ou avoir une bague approuvée. Consultez la dernière révision d'ANSI Z223.1 ou CSA 149.1. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 28 36 po AVERTISSEMENT : RISQUES D'EXPLOSION ET D'INCENDIE PEUT PROVOQUER DES DOMMAGES AUX BIENS, DES BLESSURES GRAVES OU MÊME LA MORT. Dans tous les cas, les espaces libres aux combustibles doivent être maintenus Omettre de respecter les espaces libres aux combustibles peut entraîner des dommages aux biens, des blessures graves et même la mort. Les espaces libres minimum doivent être maintenus des véhicules stationnés sous la fournaise. Des avis doivent être placés dans les zones d'entreposage pour spécifier la hauteur d'empilement maximal pour conserver les espaces libres requis vers les combustibles. On doit être prudent lors de l'utilisation du système près de matériaux combustibles comme le bois, le papier, le caoutchouc, etc. Également lorsqu'il s'agit des partitions, des étagères de rangement, des appareils de levage, de construction de bâtiments, etc. Le TABLEAU 1 indique les espaces libres acceptables minimum aux combustibles. Les espaces libres indiqués dans le TABLEAU 1 ne sont pas pour être utilisé dans des enceintes sur les quatre côtés. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 29 Figure 1 : Espaces libres aux combustibles (voir le TABLEAU 1 à la page 4) STANDARD REFLECTOR 45 DEGREE REFLECTOR TILT STANDARD REFLECTOR U-TUBE OPPOSITE 45 DEGREE U-TUBE STANDARD “U”-Tube, Standard “U”-Tube, Opposite 45° “U”-Tube, Full 45° Front and Back Clearance FRONT AND BACK CLEARANCE U-TUBE FULL 45 Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 30 SECTION 3 : Installation et assemblage COUPLAGE DU TUBE (14612) BOÎTE DU BRÛLEUR CLÉ POUR LE COUPLAGE DU TUBE (14616) RACCORD D'ÉVENT (19021) SUPPORT DU TUBE (14585P) RÉFLECTEUR 3,05 M (10 PI) (00418A) TUBE D'ÉCHANGEUR DE CHALEUR 3,05 M (10 PI) (06413) DÉFLECTEUR TURBULATEUR 1,5 M (5 PI) (03447) **NON INCLUS AVEC TOUS LES MODÈLES** Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 31 Tubes d'échangeur de La longueur du réflecteur et chaleur la quantité de superposition Sont fournis en longueur de sont indiquées. 3,05 m (10 pi). Turbulateur Assemblage du couplage du tube Le couplage doit être orienté avec la Le 60-100k ER2STG utilise un turbulateur de 1,5 m barre de glissement sur le dessus, et (5 pi) lorsqu'en fonctionnement avec un ensemble de tous les couplages doivent tube de 9,1 m (30 pi). « pointer » dans la même direction. Le turbulateur est situé à l'extrémité du 3e tube. Adaptateur d'évent Utilisé pour fixer le tube d'échangeur de chaleur à la conduite d'évent. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 32 FIGURE 2A : Aperçu de l'assemblage Heatstar modèle ER2STG 60-100 Longueur de l'échangeur de 9,1 m (30 pi). Longueur totale de la fournaise de 9,45 m (31 pi) - 10 cm (4 po). 6 points de suspension comme indiqué. SUPPORT...
  • Page 33 FIGURE 3 : Dimensions et hauteurs de montage suggérées du Heatstar ER2STG Longueur totale minimum (voir le diagramme ci-dessous) Turbulateur (SI REQUIS) Tube d'échangeur de chaleu Réflecteur 17.75"(45.08) 9.25" (23.49 cm) 9.25" (23.49 cm) Vue de côté du Vue Arrière du brûleur brûleur Classifications du brûleur et longueurs de l'échangeur de...
  • Page 34 (10cm) Serrez Orifice 1 Orifice 2 Bloc d'impact 18" (45cm) COUPLAGE DU TUBE 10" Assemblage de (25cm) couplage Lors de l'assemblage de couplage, prenez note de l'emplacement des orifices 1 et 2 (43cm) Couplage (moins la clé) - 14612 Clé pour couplage - 14616 Dimensions du raccord du tube en U Tube en U à 180° Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 35 (standard) en-dessous position DU rÉflecteUr À 45° (en option) Liste des pièces 1 00419 Embout du réflecteur (qté 1) 2 09369 Attache-ressort (qté 4) FIGURE 7B : Détail du rebord de montage/Tube 1) Insérez le tube 06413 dans le moulage avant au point (A). 2) Serrez les vis marquées (B). 3) Après que toutes les (3) vis soient serrées, tournez-les d'un quart de tour supplémentaire pour fixer le tube en place. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 36 Caractéristiques électriques : (Tous les modèles) 120 V - 60 Hz 1. Le tube radiant doit être d'acier aluminisé d'un diamètre de 10 cm (4 po) fourni en des sections de 3,05 m (10 pi). 1,0 A (fonctionnement) 5,0 A (démarrage) Les sections doivent être jointes par des couplages envel- oppants d'acier inoxydable. Dimensions : 2. Le réflecteur doit être d'aluminium et conçu pour diriger toute la sortie radiante sous la ligne centrale horizontale Grandeur de connexion des fumées………..4 po. du tube radiant. Grandeur de connexion de l'air extérieur………4 po. 3. Les fournaises doivent être aérées selon les recommanda- tions du fabricant. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 37 AÉRATION COMMUNE - (2) fournaises (horizontale et verticale) c) L'utilisation d'un air de combustion extérieur optionnel n'est pas recommandé avec des fournaises non aérées à cause de considérations de pression. Référez-vous à la page 16 No de modèle H = 6 pi H = 8 pi H = 15 pi Aération horizontale ER2STG 60-100 D = 8 po D = 8 po D = 7 po a) Quatre conduites de fumées de DE de 10 cm (4 po) sont ER2STG 80-125 D = 10 po D = 10 po D = 8 po requises. Une longueur maximale de 9,1 m (30 pi) est ER2STG 125-175 D = 10 po D = 10 po D = 8 po recommandée. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 38 Type "B" Vent required outdoors. Boîte du brûleur Burner Box Outside Wall Boîte du brûleur Burner Box Vent Adapter Stk. #19021 Burner Box Burner Box 4” Aluminized steel Heat Exchange Tube 4” Aluminized steel Heat Exchange Tube Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 39 Bague d'espace libre de Bague d'espace libre de 2"(5cm) Clearance thimble 5 cm (2 po) requise 5 cm (2 po) lorsque la conduite se prolonge dans des matériaux combustibles Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 40 2" 12" Mouvement de la fournaise Heater Movement Mouvement de la fournaise Heater Movement MAUVAIS MAUVAIS 0° Connecteur de gaz flexible en acier inoxydable de 1/2" Stainless Steel Flex Gas Connector 12,7 mm (1/2 po) Stk. #16401 Stock No 16401 45° Mouvement de la fournaise Heater Movement Heater Movement Mouvement de la fournaise 45° 90° MAUVAIS MAUVAIS Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 41 F2/IND S1/240 S1/120 FC+ FC- Blanc S2/FS Pressure Switch Manostat Bleu blue 24 VAC Earth Ground Mise à la terre Vert Vert Vert TERRE GRND SW1 - Interrupteur de verrouillage de panneau C1 - 1,5 micro farads @ 450 volts PCB1 Le câble est AWG18 torsadé @ 600 volts - 105 degrés C Les capsules à sertir sont no CE5 - 105 degrés C (Connexion au neutre non requise dans cette configuration) Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 42 7. Vérifiez la conduite de fumées pour toute saleté. Après un point de bascule du thermostat. La fournaise s'arrête. nettoyage si requis, fixez de nouveau la conduite de fumées à la fournaise. Alors que la température de la pièce diminue sous le point de 8. Les surfaces extérieures de la fournaise doivent être nettoyées en bascule du thermostat (environ 1 degré), la fournaise se rallume les essuyant avec un chiffon humide. et chauffe jusqu'à ce que le point de bascule du thermostat soit de nouveau atteint. 9. Une entreprise d'entretien certifiée doit être contactée pour tout service autre qu'un entretien de routine. Si la température de la pièce fait l'expérience d'une diminution rapide de la température de l'air (moins de 3 degrés du point de 10. V érifiez la sortie d'évent et l'entrée d'air frais afin de s'assurer bascule), la fournaise se rallume et chauffe en mode de chaleur qu'elles ne se sont pas bloquées lors de la saison de non chauffage. Si une conduite ou l'autre est bloquée, le clapet d'air élevée jusqu'à ce que le point de bascule soit atteint. ne se ferme pas, donnant lieu à une situation de non chauffage. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 43 N'interchangez pas les fils mis à la terre et ceux non mis à la terre sur le transformateur ou le module d'allumage. Le brûleur 1. Vérifiez si les conduites de gaz ont été ne s'allume pas : correctement purgées de leur air. 2. Vérifiez la pression des gaz d'entrée et de sortie lors de la période d'allumage. La pression d'entrée naturelle doit être de 1 1,46 millibars (4,6 po colonne d'eau). La pression de sortie naturelle doit être définit selon le tableau à la page 12. La pression d'entrée du propane liquide doit être de 27,4 millibars (1 1,0 po colonne d'eau). MODULE D'ALLUMAGE La pression de sortie du propane liquide doit être définit selon le tableau à la page 12. 3. Vérifiez pour un orifice et une plaque d'air adéquates. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 44 SECTION 8 : Guide de dépannage. Heatstar ER2STG DÉMARRAGE Est-ce que le Vérifiez le thermostat Abaissez l'interrupteur. Vérifiez si la porte se Retirez la porte. Est-ce que Est-ce que la porte thermostat allume le Est-ce que le et le câblage. Est-ce la tension à l'interrupteur ferme bien en place. Si latérale du ventilateur ventilateur? que l'alimentation vers ventilateur se met en de la porte 120 V? elle est endommagée, en place? l'appareil est de 120 V? marche? remplacez-la. Trouvez la raison du Vérifiez la tension du Remplacez l'interrupteur. Vérifiez la tension au Remplacez la porte Non problème électrique. niveau des commandes moteur. Est-elle de 120 V? d'allumage Vérifiez l'indicateur de la DEL sur les commandes d'allumage pour...
  • Page 45 SECTION 9 : Pièces de rechange pour les fournaises à tube Heatstar ER2STG ER2STG 60-100 Art. Inventaire Description QTÉ Art. Inventaire Description QTÉ F102600 ER2 60-100 NG / BRN et boîte 02753 Rebord avant F102602 ER2 60-100 LP / BRN et boîte 14612 Couplage du tube F106401XL ER2 60-100, / Ensemble de tube de 9,1 m (30 pi) 14616 Clé pour le couplage du tube 06413 Tube H.E. DE 10 cm (4 po) x 3 m (10 pi) 00419 Embout du réflecteur 00418A Réflecteur...
  • Page 46 QTÉ Art. Inventaire Description QTÉ F102610 ER2 125-175 NG / BRN et boîte 14616 Clé pour le couplage du tube Réflecteur F102612 ER2 125-175 LP / BRN et boîte 00418A F106403XL Ensemble de tube de 18,3 m (60 pi) 14585P Étrier 06413 Tube H.E. DE 10 cm (4 po) x 3 m (10 pi) 00419 Embout du réflecteur Pinces à ressort 02753 Rebord avant 09369 14612 Rebord du tube Couplage du tube Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 47 F106414…………………… Ensemble d'accessoires du tube en U 180° 99101 BOÎTE DE JONCTION ÉLECTRIQUE F106415…………………… Ensemble d'accessoires du coude 90° 05725 ORIFICE 175/125 (GPL) 02747 REBORD DE PRISE DU VENTILATEUR 98547 RONDELLE DENTÉE EXTERNE 06430……………………… Capuchon d'aération 05510XL PLAQUE D'AIR 100/60K 02371 GOBELET DU BRÛLEUR 00438……………………… Ensemble de réflecteur latéral 05500XL PLAQUE D'AIR 125/80K 10391A INTERRUPTEUR DE LA PORTE 01376……………………… Ensemble de déflecteur (5 po) 19031……………………… Tendeur 5/16 po -18 po Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 48 Si une pièce est endommagée ou manquante, appelez notre Service de soutien technique au 800 251-0001. Envoyez toute réclamation de garantie au service à la clientèle, Enerco Group, Inc, 4560 W. 160TH ST., CLEVELAND, OHIO 44135 États-Unis. Incluez votre nom, adresse et numéro de téléphone ainsi que les détails concernant la revendication. De plus, fournissez-nous la date d'achat et le nom et l'adresse du fournisseur de qui vous avez acheté notre produit. Ce qui précède est la pleine étendue de la responsabilité de l'entreprise. Il n'existe aucune autre garantie, expresse ou implicite. Spécifiquement, il n'existe aucune garantie d'adaptabilité à une fin en particulier et aucune garantie de marchandabilité. En aucun cas l'entreprise doit être responsable des délais provoqués par les imperfections, des dommages de conséquence ou pour tout frais des dépenses de quelque nature encourues sans son consentement par écrit. Le coût de la réparation ou du remplacement doit être la solution exclusive pour tout bris de la garantie. Il n'existe aucune garantie contre le non-respect de celle-ci et aucune garantie implicite découlant du cours de la transaction ou de l'usage commercial. Cette garantie ne s'appliquera pas à tout produit qui a été réparé ou modifié hors de l'usine de quelque façon qui, selon nous, affecte sa condition ou son opération. Certains États ou certaines provinces n'autorisent ni l'exclusion ni la restriction des dommages accessoires ou consécutifs, par conséquent, les restrictions ou exclusions précédentes peuvent ne pas s'appliquer à votre cas. La présente garantie vous donne des garanties juridiques particulières et vous pouvez également jouir d’autres droits qui varient d’une province ou d’un État à l’autre.. Enerco Group, Inc se réserve le droit de modifier en tout temps, sans préavis ni obligation, les couleurs, spécifications, accessoires, matériaux et modèles. Enerco Group, Inc, 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 866-447-2194 © 2017, Enerco Group, Inc Tous droits réservés ANSI Z83.20b-2011 CSA 2.34b-2011 Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 49 2 S T G MANUAL DEL USUARIO ER2STG 60-100 ER2STG 80-125 LEA CUIDADOSAMENTE LAS INSTRUCCIONES: Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que ER2STG 125-175 nadie que no haya leído estas instrucciones arme, encienda, ajuste o use el calentador. Heatstar ER2STG IDIOMAS INCLUIDOS Calefactores infrarrojos a gas, de baja intensidad, •INGLÉS •FRANCÉS aprobados para aplicaciones comerciales •ESPAÑOL ADVERTENCIA: La instalación, ajuste, alteración, reparación o mantenimiento inadecuados puede causar daños materiales, lesiones o la muerte.
  • Page 50 Sección 8 RESOLUCIÓN DE PROBLEMAS ........20 notado al momento de recibirlos, a la empresa de transporte y Sección 9 PARTES DE REPUESTO ..........23 al representante de la fábrica Enerco Group, Inc. Responsabilidad del instalador INFORMACIÓN DE GARANTÍA ..........24 Todos los calefactores y las tuberías de gas asociadas deben ser instaladas de acuerdo con las especificaciones correspondientes y la instalación debe ser realizada únicamente por empresas (o personas) correctamente calificadas para este tipo de trabajo. Consulte con inspectores locales de edificios, los bomberos o su representante local de la fábrica Enerco Group, Inc por recomendaciones. La instalación de los calefactores Heatstar ER2STG se basa en la información suministrada en un diagrama de distribución, que junto con las normas y reglamentaciones mencionadas anteriormente constituyen la información básica necesaria para completar la instalación. El instalador deberá proporcionar todo el material necesario que no se incluye como equipo estándar, y es su responsabilidad verificar que dicho material y los métodos de instalación que utilice constituyan un trabajo de calidad profesional y de acuerdo con todas las normas correspondientes. Los representantes de Enerco Group, Inc cuentan con entrenamiento y experiencia en este equipo y los puede llamar por sugerencias acerca de la instalación, lo que puede ahorrarle Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 51 La instalación en estacionamientos debe hacerse de acuerdo nacional del gas combustible, ANSI Z223.1/NFPA 54 o con el con la Norma para estructuras de estacionamientos, Código de instalación de gas natural y propano, CSA B149.1. NFPA-88A – última versión o la Norma para talleres de • Si se utiliza una fuente de energía eléctrica externa, el cale- reparaciones, NFPA- 88B – última versión. factor, al instalarlo, deberá estar conectado eléctricamente • No se pueden instalar los calefactores a menos de 2,5 m de a tierra de acuerdo con la Norma eléctrica nacional, ANSI/ altura. Se deben mantener las distancias mínimas a combusti- NFPA 70 o con la Norma de Electricidad Canadiense, CSA bles para los vehículos estacionados debajo del calefactor. C22.1. • Cuando se instalan sobre aparejos elevadores, se deben man- tener las distancias mínimas a combustibles desde el punto más alto del elevador. Venteo: El venteo debe instalarse de acuerdo con la última versión de ANSI Z223.1 o CSA 149.1. Se suministra información parcial acerca de esta norma en la Sección 5 de este manual de ins- talación, con respecto al tamaño y configuración de sistemas de venteo. • Toda sección de las tuberías presurizadas que pasen a través de una pared combustible deben estar doblemente aisladas o tener un guardacabo aprobado. Consulte la última versión de ANSI Z223.1 o CSA 149.1. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 52 Sin ventilación Sobre A 36” 36” 36” ADVERTENCIA: PELIGRO DE INCENDIO Y EXPLOSIÓN PUEDE CAUSAR DAÑOS MATERIALES, LESIONES GRAVES O LA MUERTE. Se deben mantener las distancias mínimas a materiales combustibles en todas las situaciones. El no respetar las distancias mínimas a materiales combustibles puede causar daños materiales, lesiones graves o la muerte. Se deben mantener las distancias mínimas para los vehículos estacionados debajo del calefactor. Se deben colocar carteles en lugares de almacenamiento especificando la altura máxima de apilamiento requerida para mantener las distancias requeridas a materiales combustibles. Hay que tener cuidado al hacer funcionar el sistema cerca de materiales combustibles como madera, papel, goma, etc. Hay que tener en cuenta las particiones, estantes de almacenamiento, elevadores, la construcción del edificio, etc. La TABLA 1 indica las distancias mínimas aceptables a materiales combustibles. Las distancias indicadas en la TABLA 1 no se pueden usar en lugares cerrados por los cuatro costados. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 53 Figura 1: Distancias a combustibles (consulte la TABLA 1 de la página 4) REFLECTOR ESTÁNDAR STANDARD REFLECTOR 45 DEGREE REFLECTOR TILT Reflector inclinado 45° U-TUBE OPPOSITE 45 DEGREE U-TUBE STANDARD Tubo U estándar Tubo U, opuesto 45° Tubo U, completo 45° FRONT AND BACK CLEARANCE U-TUBE FULL 45 Separación adelante y atrás Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 54 SECCIÓN 3: Instalación y armado ACOPLE DE TUBERÍA (14612) CAJA DEL QUEMADOR ENCASTRE PARA EL ACOPLE DE TUBERÍA (14616) ADAPTADOR DE VENTEO (19021) GANCHO PARA COLGAR LA TUBERÍA (14585P) REFLECTOR DE 10’ (00418A) TUBO DE 10' DEL INTERCAMBIADOR DE CALOR (06413) DEFLECTOR DE TURBULENCIAS DE 5' (03447) **NO VIENE INCLUIDO PARA TODOS LOS MODELOS** Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 55 Brindar una abertura de 1 pulgada de aire libre por cada NO HACER 1.000 BTU/h de entrada del calefactor (pero no menos de Probar la tubería de gas con alta presión (más de 1/2 100 pulgadas ) en espacios cerrados. Una abertura debe PSIG) sin cerrar la llave de corte de alta presión. El no estar centro de los 12" del techo y la otra dentro de los 12" hacerlo dañaría los quemadores. del piso del recinto. FIGURA 2: Descripción general del Heatstar ER2STG Arme los componentes del calefactor como se muestra en las Figuras 2a, 2b, 2c, 2d. Las configuraciones opcionales del reflector se muestran en la Figura 1. Instale los accesorios necesarios de suspensión, ganchos para vigas, cadenas o varillas en los lugares predeterminados. Ajuste el largo de las cadenas para lograr una pendiente uniforme. Gancho para colgar tubos y reflectores Instalarlo inmediatamente después Armazón del del primer acople. quemador Debe instalarse siempre Gancho para colgar tubos y horizontalmente.
  • Page 56 FIGURA 2A: Generalidades de armado del Heatstar Model ER2STG 60-100 Intercambiador de 30' de largo. El largo total del calefactor es 31' - 4". 6 puntos de suspensión como se indica. GANCHO GANCHO GANCHO GANCHO ALUMINIZADO ALUMINIZADO (1) SECCIÓN DE GENERADOR DE TURBULENCIA (5') FIGURA 2B: Heatstar Modelo ER2STG 80-125 o ER2STG 60-100 Intercambiador de 40' de largo.
  • Page 57 FIGURA 3: Dimensiones y alturas sugeridas de montaje para el Heatstar ER2STG Largo total mínimo (ver el cuadro de abajo) Generador de turbulencia Tubería del intercambiador de calor (SI ES NECESARIO) Reflector 17.75"(45.08) 9.25" (23.49 cm) 9.25" (23.49 cm) Vista lateral del Vista posterior del...
  • Page 58 Ajustar Orificio 1 Orificio 2 Bloque de 18" (45cm) impacto ACOPLE DE TUBERÍA 10" Mecanismo (25cm) de acople Al armar el acople, tenga en cuenta la ubicación del Orificio 1 y del Orificio 2 (43cm) Acople (sin encastre) - 14612 Encastre para el acople - 14616 Dimensiones del acoplamiento de tubo U Tubo U de 180° Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 59 FIGURA 7B: Detalle de la brida de montaje/tubo Lista de partes 1 00419 Tapa del extremo del reflector (1) 2 09369 Gancho a resorte (4) 1) Inserte el tubo 06413 dentro de la pieza de fundición hasta el punto (A). 2) Ajuste los tornillos de instalación marcados (B) hasta que quede bien sujetado. 3) Cuando los (3) tornillos de instalación estén ajustados, gírelos 1/4 de vuelta adicional para asegurar el tubo en el lugar. FIGURA 8: Detalle de la caja del quemador/tubo de transición Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 60 B. Intercambiador de calor Alimentación: (Todos los modelos) 1. La tubería radiante debe ser de acero aluminizado con 120 V - 60 Hz un diámetro de 4", en secciones de 10' de largo. Las secciones deben unirse con acoples envolventes de acero 1,0 A (marcha) 5,0 A (arranque) inoxidable. 2. El reflector debe ser de aluminio y debe estar diseñado Dimensiones: para dirigir todo el calor radiante hacia abajo de la línea central horizontal del tubo radiante. Tamaño de conexión de combustible………4” 3. Los calefactores deben ventearse de acuerdo con las reco- Tamaño de conexión de aire exterior………4” mendaciones del fabricante. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 61 VENTEO COMÚN - (2) Calefactores (horizontal y vertical) con calefactores sin venteo debido a las consideraciones de presión. Consulte la página 16 Modelo # H = 6' H = 8' H = 15' Venteo horizontal ER2STG 60-100 D = 8" D = 8" D = 7" a) Se necesita una tubería de cuatro (4") pulgadas de D.E. Se ER2STG 80-125 D = 10" D = 10" D = 8" recomienda un largo máximo de treinta (30') pies. ER2STG 125-175 D = 10" D = 10" D = 8" Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 62 Type "B" Vent required outdoors. Caja del quemador Burner Box Caja del quemador Outside Wall Burner Box Vent Adapter Stk. #19021 Burner Box Burner Box 4” Aluminized steel Heat Exchange Tube 4” Aluminized steel Heat Exchange Tube Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 63 Pared Necesita un guardacabo Guardacabo con separación con una separación de 2" de 2" (5 cm) (5 cm) cuando la tubería se extiende a través de materiales combustibles Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 64 2" 12" Movimiento del calefactor Heater Movement Movimiento del calefactor Heater Movement INCORRECTO INCORRECTO 0° Conector flexible de acero inoxidable para gas de 1/2" Parte #16401 45° Movimiento del calefactor Heater Movement Heater Movement Movimiento del calefactor 45° 90° INCORRECTO INCORRECTO Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 65 F2/IND S1/240 S1/120 FC+ FC- Blanco S2/FS Pressure Switch Interruptor de presión Azul blue 24 VAC Earth Ground Tierra Verde Verde Verde TIERRA GRND SW1 - Interruptor de enclavamiento del panel C1 - 1,5 µF @ 450 voltios PCB1 Cable AWG18 trenzado @ 600 voltios - 105 °C Empalmes # CE5 - 105 °C (Esta configuración no necesita conexión neutra) Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 66 7. Revisar que la tubería no tenga suciedad. Luego de limpiarla si que la temperatura del ambiente llegue al punto de ajuste del fuera necesario, volver a colocarla en el calefactor. termostato. Se apagará el calefactor. 8. Las superficies exteriores del calefactor se pueden limpiar con un Cuando la temperatura del ambiente desciende por debajo del trapo húmedo. ajuste del termostato (aproximadamente 1 grado) el calefactor 9. Hay que llamar a una agencia de servicio calificada por cualquier se enciende y permanece funcionando hasta alcanzar la otro problema más allá del mantenimiento de rutina. temperatura del termostato. 10. R evisar el terminal de venteo y la entrada de aire fresco para Si la temperatura del ambiente experimenta una rápida asegurarse de que no hayan sido bloqueadas durante la disminución (más de 3 grados por debajo del ajuste del temporada en que no se utilizó la calefacción. Si cualquiera de termostato) el calefactor se encenderá en el modo alto y estas tuberías está restringida, no se cerrará el interruptor de funcionará hasta alcanzar el ajuste del termostato. presión de aire y no funcionará la calefacción. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 67 Si la válvula está cerrada, la válvula de gas o el módulo de ignición están defectuosos. ADVERTENCIA: No desconecte los terminales de tierra dentro del calefactor. No invierta los terminales con tierra y sin tierra del transformador o del módulo de ignición. El quemador 1. Verificar que se haya purgado correctamente no enciende: el aire de las líneas de gas. 2. Verificar la presión de gas de entrada y salida durante el período de ignición. La presión de entrada de gas natural debe ser de 4,6" La presión de salida de gas natural debe ser de acuerdo con el cuadro de la página 12. La presión de entrada de PL debe ser de 1 1,0" MÓDULO DE IGNICIÓN La presión de salida de PL debe ser de acuerdo con el cuadro de la página 12. 3. Revisar el orificio de gas y la placa de aire. Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 68 SECCIÓN 8: Guía de diagnóstico de problemas. Heatstar ER2STG COMIENZO Revisar el termostato Activar el termostato. Sacar la puerta. ¿El Revisar el calce de la Presionar el interruptor. ¿Se enciende el y el cableado. ¿La ¿Está colocada la puerta Sí Sí Sí voltaje del interruptor puerta. Si está dañada, Sí soplador? lateral del soplador? unidad recibe 120 v ¿Se enciende el reemplazar la puerta. de la puerta es 120 V? soplador? de alimentación? Buscar el origen del Revisar el voltaje del Revisar el voltaje del Reemplazar el Reemplazar la puerta. interruptor. problema eléctrico. motor. ¿Es 120 V? control de ignición.
  • Page 69 SECCIÓN 9: Partes de reemplazo para calefactores a tubo Heatstar ER2STG ER2STG 60-100 Art. Parte# Descripción CANT. Art. Parte# Descripción CANT. F102600 ER2 60-100 GN / Quemador y caja de control 02753 Brida delantera F102602 ER2 60-100 PL / Quemador y caja de control 14612 Acople de tubería F106401XL ER2 60-100, / Juego de tubos - 30' 14616 Encastre para el acople de tubería 06413 Tubo de I.C. 4" D.E. X 10 00419 Tapa del extremo del reflector 00418A Reflector 09369...
  • Page 70 CANT. Art. Parte# Descripción CANT. F102610 ER2 125-175 GN / Quemador y caja de control 14616 Encastre para el acople de tubería F102612 ER2 125-175 PL / Quemador y caja de control 00418A Reflector F106403XL Juego de tubos - 60' 14585P Soporte 06413 Tubo de I.C. 4" D.E. X 10 00419 Tapa del extremo del reflector 02753 Brida delantera 09369 Ganchos a resorte 14612 Brida del tubo Acople de tubería Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 71 02847 AISLADOR DE 3 TERMINALES DEL TERMOSTATO 05799 ORIFICIO 175/125 (GN) F106414……………………………Juego de accesorios tubo U de 180° 99101 CAJA DE EMPALMES ELÉCTRICOS F106415……………………………Juego de accesorios codo de 90° 05725 ORIFICIO 175/125 (PL) 02747 BRIDA DE ENTRADA DEL SOPLADOR 98547 ARANDELA DENTADA EXTERNA 06430………………………………Tapa de venteo 05510XL PLACA DE AIRE 100/60K 02371 TAZA DEL QUEMADOR 00438………………………………Juego de reflector lateral 05500XL PLACA DE AIRE 125/80K 10391A INTERRUPTOR DE PUERTA 01376………………………………Juego de deflector (5') 02721 AISLADOR DE 2 TERMINALES 19031………………………………Tensor de 5/16"-18" Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
  • Page 72 Si alguna de las partes está dañada o si le falta alguna, llame a nuestro Departamento de asistencia al cliente al 866-447-2194. Dirija todos los reclamos de garantía al Departamento de asistencia al cliente, Enerco Group, Inc, 4560 W. 160TH ST., CLEVELAND, OHIO 44135. Incluya su nombre, dirección y número telefónico en su comunicación e incluya los detalles relacionados con el reclamo. Además, infórmenos la fecha de la compra y el nombre y dirección del proveedor de quien adquirió nuestro producto. Lo anterior describe las responsabilidades de la Compañía en toda su extensión. No hay otras garantías, ni explícitas ni implícitas. Específicamente, no hay garantías acerca de la adecuación para un propósito particular y no hay garantías de comerciabilidad. En ningún caso la Compañía será responsable por demoras causadas por imperfecciones, por daños consecuentes, ni por ningún otro cargo de gastos de ninguna naturaleza realizado sin su consentimiento escrito. El costo de reparación o reemplazo será la única compensación por cualquier incumplimiento de la garantía. No hay garantía ni se derivará garantía implícita alguna del proceso de comercialización ni de las prácticas comerciales comunes. Esta garantía no será válida para productos que hayan sido reparados o alterados fuera de la fábrica en cualquier sentido que a nuestro criterio afecte su estado o funcionamiento. Algunos estados no permiten la exclusión o limitación de daños incidentales ni consecuentes, así que la limitación o exclusión anterior puede no tener validez en su caso. Esta Garantía le otorga derechos legales específicos, y usted puede tener otros derechos que varían de un estado a otro. Enerco Group, Inc se reserva el derecho de hacer cambios en cualquier momento, sin previo aviso, en los colores, especificaciones, accesorios, materiales y modelos. Enerco Group, Inc, 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 866-447-2194 © 2017, Enerco Group, Inc. Todos los derechos reservados ANSI Z83.20b-2011 CSA 2.34b-2011 Enerco | Heatstar ER2STG Tube Series Heater Operating Instructions and Owner’s Manual...
