READ INSTRUCTIONS CAREFULLY: Read and follow all instructions. Place instructions in a safe place
for future reference. Do not allow anyone who has not read these instructions to assemble, light, adjust
or operate the heater.

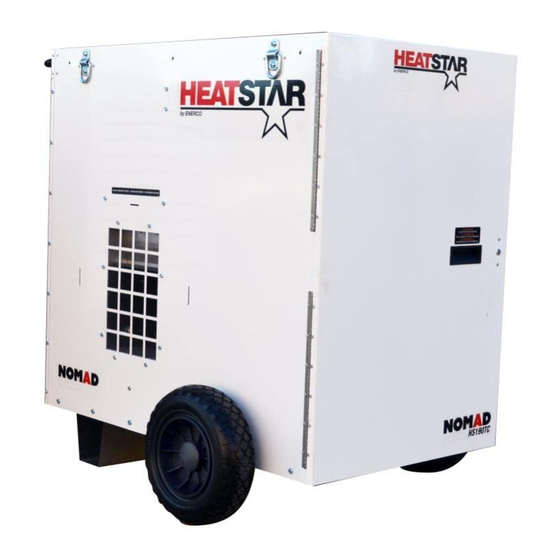

FORCED AIR DUAL-FUEL NOMAD
HEATER
If the information in this manual is not followed exactly, a fire or explosion
WARNING:
may result, causing property damage, personal injury or loss of life.
· Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any
other appliance.
· An LP cylinder not connected for use shall not be stored in the vicinity of this or any other
appliance.
· WHAT TO DO IF YOU SMELL GAS
•
Do not try to light appliance.
•
Extinguish any open flame.
•
Shut off gas to appliance.
· Service must be performed by a qualified service agency.
This is an un-vented gas-fired portable heater. It uses air (oxygen) from the area in which it is used.
Adequate combustion and ventilation must be provided. Refer to pages 4 & 5.
OPERATING INSTRUCTIONS
AND OWNER'S MANUAL
HEAT STAR, Inc., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 866-447-2194
Model #
HS1 15TC
HS190TC
HS250TC
LANGUAGES INCLUDED
•ENGLISH
•FRENCH
•SPANISH
04/15 2015 JM
Advertisement
Chapters
Table of Contents
Related Manuals for HeatStar HS115TC
Summary of Contents for HeatStar HS115TC
- Page 1 Model # OPERATING INSTRUCTIONS HS1 15TC HS190TC AND OWNER’S MANUAL HS250TC READ INSTRUCTIONS CAREFULLY: Read and follow all instructions. Place instructions in a safe place for future reference. Do not allow anyone who has not read these instructions to assemble, light, adjust or operate the heater.
-
Page 2: Table Of Contents
WARNING: WARNING: YOUR SAFETY IS IMPORTANT TO YOU AND TO OTHERS, NOT FOR HOME OR RECREATIONAL VEHICLE USE SO PLEASE READ THESE INSTRUCTIONS BEFORE YOU OPERATE THIS HEATER. WARNING: GENERAL HAZARD WARNING: FIRE, BURN, INHALATION, AND EXPLOSION HAZARD. KEEP SOLID COMBUSTIBLES, SUCH AS BUILDING FAILURE TO COMPLY WITH THE PRECAUTIONS AND MATERIALS, PAPER OR CARDBOARD, A SAFE DISTANCE INSTRUCTIONS PROVIDED WITH THIS HEATER, CAN... -
Page 3: Specifications
SPECIFICATIONS MODEL# (Stock#) HS115TC (F109100) HS190TC (F109110) HS250TC (F109120) PROPANE BTU/kW INPUT 110,833 BTU/HR (32kW) 190,200 BTU/HR (56kW) 248,625 BTU/HR (73kW) HIGH LP (kW) LOW LP (kW) 80,612 BTU/HR (24kW) 127,100 BTU/HR (37kW) 181,119 BTU/HR (53kW) 107,586 BTU/HR (32kW) 183,600 BTU/HR (54kW) -
Page 4: Operating Precautions
OPERATING PRECAUTIONS SAFETY PRECAUTIONS This is a propane or natural gas, direct-fired, forced air Check the heater thoroughly for damage. DO NOT heater. It's intended use is primarily temporary heating of operate a damaged heater. buildings under construction, alteration or repair. DO NOT modify the heater or operate a heater which has Propane is heavier than air. -
Page 5: Odor Fade Warning
ODOR FADE WARNING WARNING- ASPHYXIATION HAZARD Do not use this heater for heating human living quarters. • Do not use in unventilated areas. • The flow of combustion and ventilation air must not be obstructed. • Proper ventilation air must be provided to support the combustion air requirements of the heater being used. •... - Page 6 (Does leaks. Mix water and a small not apply to model # HS115TC, If this is your model amount of dish soap in a spray move to hose and regulator setup). Next locate the two bottle and apply the solution on handle bolts included in your hardware package.
-
Page 7: Operation
power switch). The male plug end of the heater will RATE AND FUEL SELECTION go inside the female receptacle on the thermostat plug FUEL SELECTION end. Next plug in your properly grounded three pronged When setting up your Nomad heater you will need to extension cord into the other side of the thermostat know which fuel you will be using and move the Rate/ plug. - Page 8 heated is needed or required. To use this setup you will USING NOMAD HEATER ACCESSORIES need the end diffuser and the 10' specially designed duct- The Nomad line of forced air heaters is designed to be ing. To assemble attach one end of the 10' length of duct used as a stand alone gas fired heating appliance.
-
Page 9: Maintenance
the blower side of the heater. There are 8 screws on the SHUTDOWN , STORAGE & MAINTENANCE HS1 15 and 14 Screws on the larger HS190 and HS250 When your Nomad heater is no longer needed there are (4 and 7 on each side respectively) holding the panel in a few steps you should take to ensure it is ready and in place. -
Page 10: Propane Tank Size Selection
• The flame is contained within the heater. PROPANE TANK SIZE SELECTION • The flame is essentially blue with perhaps some yel- Below are a few quick points of reference for when you low tipping. need to select propane cylinders for your applications. •... -
Page 11: Troubleshooting
Symptom Troubleshooting Blower does not come on Make sure the switch is either in the on or fan only posi- tion 2. Verify the extension cord being used is not too long 3. Check power source is 110v 4. Verify the setting on the thermostat is higher than the temperature in the space to be heated Blower runs but the burner does not ignite Make sure the switch is in the on position not in the fan... -
Page 12: Wiring Diagram
WIRING DIAGRAM-ALL UNITS Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual... - Page 13 PART DESCRIPTION PART DESCRIPTION 60801 HEATER FOOT 60835 MOTOR DOOR 60800 HEATER BASE 60834 CONTROLS DOOR 60802 SOLENOID SUPPORT 60837 DOOR HINGE 60818 COMBUSTION CHAMBER -RIGHT 60839 D-RING LATCH/LOCK 60847 24V RED LED LAMP - FAULT INDICATOR 60820 COMBUSTION CHAMBER -BACK 60817 COMBUSTION CHAMBER -LEFT 60846...
- Page 14 NOTES: Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 15 PART DESCRIPTION PART DESCRIPTION 60973 190 COVER 90924 COMBUSTION CHAMBER-LEFT HEAT SHIELD 60904 ELECTRICAL DOOR 60892 COMBUSTION CHAMBER-TOP FLANGE 60905 MOTOR DOOR 60893 COMBUSTION CHAMBER-BOTTOM FLANGE 60906 FIXED PIECE HANDLE MOUNT 60925 BURNER STAND-OFF 60908 HANDLE 60885 COMBUSTION CHAMBER-LOWER HEAT SHIELD 60916 DOOR HANDLE 60974...
- Page 16 NOTES: Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 17 PART DESCRIPTION PART DESCRIPTION 60903 250 COVER 60924 COMBUSTION CHAMBER-LEFT HEAT SHIELD 60904 ELECTRICAL DOOR 60920 COMBUSTION CHAMBER-TOP FLANGE 60905 MOTOR DOOR 60921 COMBUSTION CHAMBER-BOTTOM FLANGE 60906 FIXED PIECE HANDLE MOUNT 60925 BURNER STAND-OFF 60908 HANDLE 60885 COMBUSTION CHAMBER-LOWER HEAT SHIELD 60916 DOOR HANDLE 60930...
- Page 18 NOTES: Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 19 USE ONLY MANUFACTURERÊS REPLACEMENT PARTS. USE OF ANY COROPORATE ADDRESS OTHER PARTS COULD CAUSE INJURY OR DEATH. REPLACEMENT HEATSTAR BY ENERCO PARTS ARE ONLY AVAILABLE DIRECT FROM THE FACTORY AND 4560 WEST 160TH STREET MUST BE INSTALLED BY A QUALIFIED SERVICE AGENCY.
- Page 20 Model # OPERATING INSTRUCTIONS HS1 15TC HS190TC AND OWNER’S MANUAL HS250TC READ INSTRUCTIONS CAREFULLY: Read and follow all instructions. Place instructions in a safe place for future reference. Do not allow anyone who has not read these instructions to assemble, light, adjust or operate the heater.
- Page 21 No de modèle INSTRUCTIONS D'UTILISATION HS1 15TC HS190TC ET MANUEL DU PROPRIÉTAIRE HS260TC VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS : Lire et observer toutes les instructions. Conserver ces instructions dans un endroit sécuritaire pour vous y référer ultérieurement. Interdisez à quiconque nÊayant pas lu les présentes instructions d'assembler, d'allumer, de régler ou de faire fonctionner cette fournaise.
- Page 22 AVERTISSEMENT : AVERTISSEMENT : VOTRE SÉCURITÉ EST IMPORTANTE POUR VOUS ET POUR LES NON CONÇU POUR UNE UTILISATION ¤ L'INTÉRIEUR DE AUTRES, PAR CONSÉQUENT VEUILLEZ LIRE CES DIRECTIVES LA MAISON OU DANS UN VÉHICULE RÉCRÉATIF. AVANT DE FAIRE FONCTIONNER CET APPAREIL DE CHAUFFAGE. AVERTISSEMENT : AVERTISSEMENT GÉNÉRAL DE DANGER : DANGER D'INCENDIE, D'INHALATION ET D'EXPLOSION.
-
Page 23: Spécifications
SPÉCIFICATIONS No DE MODÈLE (No de stock) HS115TC (F109100) HS190TC (F109110) HS250TC (F109120) ENTRÉE BTU/kW DU PROPANE 110 833 BTU/H (32 kW) 190 200 BTU/H (56 kW) 248 625 BTU/H (73 kW) GPL ÉLEVÉ (kW) GPL BAS (kW) 80 612 BTU/H (24 kW) -
Page 24: Précautions Liées Au Fonctionnement
PRÉCAUTIONS LIÉES AU PRÉCAUTIONS DE SÉCURITÉ FONCTIONNEMENT 1. Bien vérifier la fournaise pour tout dommage. NÊUTILISEZ PAS une fournaise endommagée. C'est une fournaise à air pulsé, à feu direct, au propane ou 2. NE PAS modifier la fournaise ou faire fonctionner une fournaise qui au gaz naturel. -
Page 25: Mise En Garde Liée Aux Substances Odorantes
MISE EN GARDE LIÉE AUX SUBSTANCES ODORANTES MISE EN GARDE : DANGER D'ASPHYSIATION N'utilisez pas cette fournaise pour réchauffer un espace habité par les humains. • NÊutilisez pas lÊappareil dans des endroits sans ventilation. • Le débit de combustion et l'air de ventilation ne doivent pas être obstrués. •... - Page 26 U emballée avec votre fournaise. remplacez le POL avec les pièces (Ne s'applique pas au modèle no HS115TC. S'il s'agit de votre appropriées pour effectuer votre modèle, passez à la configuration du tuyau et du régulateur).
-
Page 27: Sélection Du Combustible Et Du Taux
sur tous les raccords, prenant note de toute bulle se formant. et fixez-la à la petite longueur de cordon électrique fixée à la fournaise (située près de l'interrupteur d'alimentation). Si vous en voyez, cela indique une fuite. Resserrez votre L'extrémité de prise mâle de la fournaise va dans le réceptacle raccord jusqu'à... - Page 28 d'extrémité et de la conduite de 3,0 m (10 pi) spécialement UTILISER LES ACCESSOIRES DE LA FOURNAISE NOMAD conçue. Pour assembler, fixez l'une extrémité de la longueur de La gamme Nomad de fournaises à air pulsé est conçue pour conduite de 3,0 m (10 pi) à l'adaptateur de conduite et l'autre être utilisée comme un appareil de chauffage alimenté...
-
Page 29: Entretien
du panneau d'accès sur le côté souffleuse de la fournaise. ARRÊT, STOCKAGE ET ENTRETIEN Il y a 8 vis sur le HS115 et 14 vis sur les plus grands modèles Lorsque votre fournaise Nomad n'est plus requise, il y a quelques HS190 et HS250 (4 et 7 vis respectivement sur chaque côté) étapes à... -
Page 30: Sélection De La Grandeur Du Cylindre Au Propane
Lorsque la fournaise fonctionne correctement : SÉLECTION DE LA GRANDEUR DU CYLINDRE AU PROPANE • La flamme est contenue à l'intérieur de la fournaise. Voici quelques points rapides de référence pour lorsque • La flamme est essentiellement bleue et peut avoir quelques vous devez choisir des cylindres de propane pour vos pointes jaunes. -
Page 31: Dépannage
Symptôme Dépannage La souffleuse ne démarre pas Assurez-vous que l'interrupteur est soit à la position Marche ou Ventilation seulement. Vérifiez que la rallonge utilisée n'est pas trop longue. Vérifiez que la source d'alimentation est de 110 V. Vérifiez que le réglage sur le thermostat est plus haut que la température dans l'espace à... - Page 32 SCHÉMA DE CÂBLAGE - TOUTES LES UNITÉS Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 33 60938 SUPPORT DE L'INTERRUPTEUR ¤ ABATTANT 60129 SOUPAPE ¤ GAZ 60958 COMMUTATEUR DE LIMITE SUPÉRIEURE 60848 VALVE DU SOLÉNOIDE 60833 COUVERCLE DE LA FOURNAISE 60809 SUPPORT D'ORIFICE VUE ÉCLATÉE HS115TC Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 34 REMARQUES : Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 35 DESCRIPTION DE LA PIÈCE QTÉ DESCRIPTION DE LA PIÈCE QTÉ 60973 COUVERCLE 190 90924 CHAMBRE DE COMBUSTION - BOUCLIER DE CHALEUR GAUCHE 60904 PORTE ÉLECTRIQUE 60892 CHAMBRE DE COMBUSTION - REBORD DU HAUT 60905 PORTE DU MOTEUR 60893 CHAMBRE DE COMBUSTION - REBORD DU BAS 60906 MONTAGE DE LA POIGNÉE DE PI˚CE FIXE 60925...
- Page 36 REMARQUES : Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 37 DESCRIPTION DE LA PIÈCE QTÉ DESCRIPTION DE LA PIÈCE QTÉ 60903 COUVERCLE 250 60924 CHAMBRE DE COMBUSTION - BOUCLIER DE CHALEUR GAUCHE 60904 PORTE ÉLECTRIQUE 60920 CHAMBRE DE COMBUSTION - REBORD DU HAUT 60905 PORTE DU MOTEUR 60921 CHAMBRE DE COMBUSTION - REBORD DU BAS 60906 MONTAGE DE LA POIGNÉE DE PI˚CE FIXE 60925...
- Page 38 REMARQUES : Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 39 NÊUTILISEZ QUE LES PI˚CES DE REMPLACEMENT DU FABRICANT. ADRESSE CORPORATIVE LÊUTILISATION DÊAUTRES PI˚CES RISQUE DE CAUSER DES BLES- HEATSTAR BY ENERCO SURES ET LA MORT. LES PI˚CES DE REMPLACEMENT NE SONT 4560 WEST 160TH STREET OFFERTES QUE PAR LE FABRICANT ET DOIVENT ¯TRE INSTALLÉES CLEVELAND, OHIO 44135 ÉTATS-UNIS...
- Page 40 INFORMATION SUR LA COMMANDE DES PIÈCES : ACHAT : On peut se procurer des accessoires auprès de tous les détaillants locaux HEATSTAR ou directement de l'usine. POUR OBTENIR DES INFORMATIONS SUR LE SERVICE Veuillez appeler la ligne sans frais 866-447-2194 • HEATSTARBYENERCO.COM Nos heures de bureau sont de 08:00 à...
-
Page 41: Diagnłstico De Problemas
Modelo # INSTRUCCIONES DE USO Y HS1 15TC HS190TC MANUAL DEL USUARIO HS260TC LEA CUIDADOSAMENTE LAS INSTRUCCIONES: Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, encienda, ajuste o use el calefactor. -
Page 42: Enerco Group Inc. 4560 West 160Th Street Cleveland, Ohio 44135
ADVERTENCIA: ADVERTENCIA: SU SEGURIDAD ES IMPORTANTE PARA USTED Y NO APTO PARA USAR EN EL HOGAR NI EN CASAS PARA LOS DEM˘S, AS¸ QUE POR FAVOR LEA ESTAS RODANTES INSTRUCCIONES ANTES DE UTILIZAR EL CALEFACTOR. ADVERTENCIA: ADVERTENCIA DE PELIGRO GENERAL: PELIGRO DE INCENDIO, QUEMADURAS, INHALACIŁN Y EXPLOSIŁN. -
Page 43: Especificaciones
ESPECIFICACIONES MODELO (# de stock) HS115TC (F109100) HS190TC (F109110) HS250TC (F109120) BTU/kW PROPANO DE ENTRADA ALTO LP (kW) 110.833 BTU/H (32 kW) 190.200 BTU/H (56 kW) 248.625 BTU/H (73 kW) BAJO LP (kW) 80.612 BTU/H (24 kW) 127.100 BTU/H (37 kW) 181.119 BTU/H (53 kW) -
Page 44: Precauciones De Utilizaciłn
PRECAUCIONES DE UTILIZACIÓN PRECAUCIONES DE SEGURIDAD 1. Revise cuidadosamente si el calefactor presenta daños. NO Este es un calefactor de propano o gas natural de caldeo opere un calefactor dañado. directo a aire forzado. Está diseñado principalmente para el 2. NO modifique el calefactor ni opere un calefactor cuya calentamiento de edificios en construcción, remodelación o configuración original haya sido modificada. -
Page 45: Advertencia De Disipaciłn Del Olor
ADVERTENCIA DE DISIPACIÓN DEL OLOR ADVERTENCIA - PELIGRO DE ASFIXIA No utilice este calefactor para calentar locales habitados por personas. • No lo utilice en áreas sin ventilación. • No obstruya el flujo de aire necesario para la combustión y la ventilación. •... -
Page 46: Armado Y Preparaciłn Para El Uso
"U" que viene con su conexión. Asegúrese de usar un calefactor. (No viene con el modelo # HS115TC. Si este sellador adecuado o cinta para es su modelo, siga con la instalación de la manguera y el roscas cuando sea necesario. -
Page 47: Selecciłn De Combustible Y De Calor
si aparecen pequeñas burbujas. Si aparecen burbujas, quiere cable de extensión de tres patas, con conexión a tierra, en el otro lado del enchufe del termostato. Ahora puede encender su decir que hay una fuga. Ajuste sus conexiones hasta eliminar calefactor y volver a donde está... -
Page 48: Usando Los Accesorios
usar esta configuración necesitará el difusor final y 10 pies ACCESORIOS DEL CALEFACTOR NÓMADE de conducto especialmente diseñado. Para armarlo, fije un La línea Nómade de calefactores a aire forzado está extremo del conducto de 10 pies al adaptador de conducto y diseñada para usarlos como calefactores a gas indepen- el otro extremo al difusor final. -
Page 49: Apagado Y Almacenamiento
mucho polvo. Comience removiendo la tapa del panel de APAGADO, ALMACENAMIENTO Y MANTENIMIENTO acceso que está del lado del ventilador. Hay 8 tornillos Existen varios pasos a seguir cuando no necesite usar más su en el HS115 y 14 tornillos en los modelos HS190 y HS250 calefactor Nómade, para asegurar que esté... -
Page 50: Selecciłn Del Tamaño Del Tanque De Propano
modificada o si no está funcionando correctamente. SELECCIÓN DEL TAMAÑO DEL TANQUE DE Cuando el calentador funciona correctamente: PROPANO • La llama arde en el interior del calefactor. A continuación tiene algunos puntos rápidos de referencia para poder seleccionar cilindros de propano •... - Page 51 Síntoma Solución de problemas El ventilador no enciende Verifique que el interruptor esté en la posición de encendido o de ventilador solamente. Verifique que el cable de extensión que usa no sea demasiado largo. Verifique que la alimentación sea de 1 10 V. Verifique que el termostato esté...
-
Page 52: Diagrama De Cableado
DIAGRAMA DE CABLEADO - TODAS LAS UNIDADES Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual... -
Page 53: Lista De Partes/Diagramas Extendidos
PARTE DESCRIPCIÓN DE LA PARTE CANT. PARTE DESCRIPCIÓN DE LA PARTE CANT. 60801 PATA DEL CALEFACTOR 60835 PUERTA DEL MOTOR 60800 BASE DEL CALEFACTOR 60834 PUERTA DE CONTROLES 60802 SOPORTE DEL SOLENOIDE 60837 BISAGRA DE LA PUERTA 60818 C˘MARA DE COMBUSTIŁN - DERECHA 60839 ANILLO "D"... - Page 54 NOTAS: Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 55 PARTE DESCRIPCIÓN DE LA PARTE CANT. PARTE DESCRIPCIÓN DE LA PARTE CANT. 60973 CUBIERTA 190 90924 C˘MARA DE COMBUSTIŁN - CUBIERTA IZQUIERDA CONTRA EL CALOR 60904 PUERTA ELÉCTRICA 60892 C˘MARA DE COMBUSTIŁN - ALA SUPERIOR 60905 PUERTA DEL MOTOR 60893 C˘MARA DE COMBUSTIŁN - ALA INFERIOR 60906 PIEZA FIJA DE MONTAJE DEL MANGO...
- Page 56 NOTAS: Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 57 PARTE DESCRIPCIÓN DE LA PARTE CANT. PARTE DESCRIPCIÓN DE LA PARTE CANT. 60903 CUBIERTA 250 60924 C˘MARA DE COMBUSTIŁN - CUBIERTA IZQUIERDA CONTRA EL CALOR 60904 PUERTA ELÉCTRICA 60920 C˘MARA DE COMBUSTIŁN - ALA SUPERIOR 60905 PUERTA DEL MOTOR 60921 C˘MARA DE COMBUSTIŁN - ALA INFERIOR 60906 PIEZA FIJA DE MONTAJE DEL MANGO...
- Page 58 NOTAS: Forced-Air Dual-Fuel NOMAD Construction Heater Operating Instructions and OwnerÊs Manual...
- Page 59 USO DE CUALQUIER OTRA PARTE PODR¸A CAUSAR HERIDAS O DOMICILIO CORPORATIVO LA MUERTE. LAS PARTES DE REPUESTO EST˘N DISPONIBLES ÐNI- HEATSTAR BY ENERCO CAMENTE EN LA F˘BRICA Y DEBEN SER INSTALADAS POR UNA 4560 WEST 160TH STREET AGENCIA DE SERVICIO CALIFICADA.
-
Page 60: Informaciłn De La Garant¸a
Modelo # INSTRUCCIONES DE USO Y HS1 15TC HS190TC MANUAL DEL USUARIO HS260TC LEA CUIDADOSAMENTE LAS INSTRUCCIONES: Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas instrucciones arme, encienda, ajuste o use el calefactor.
