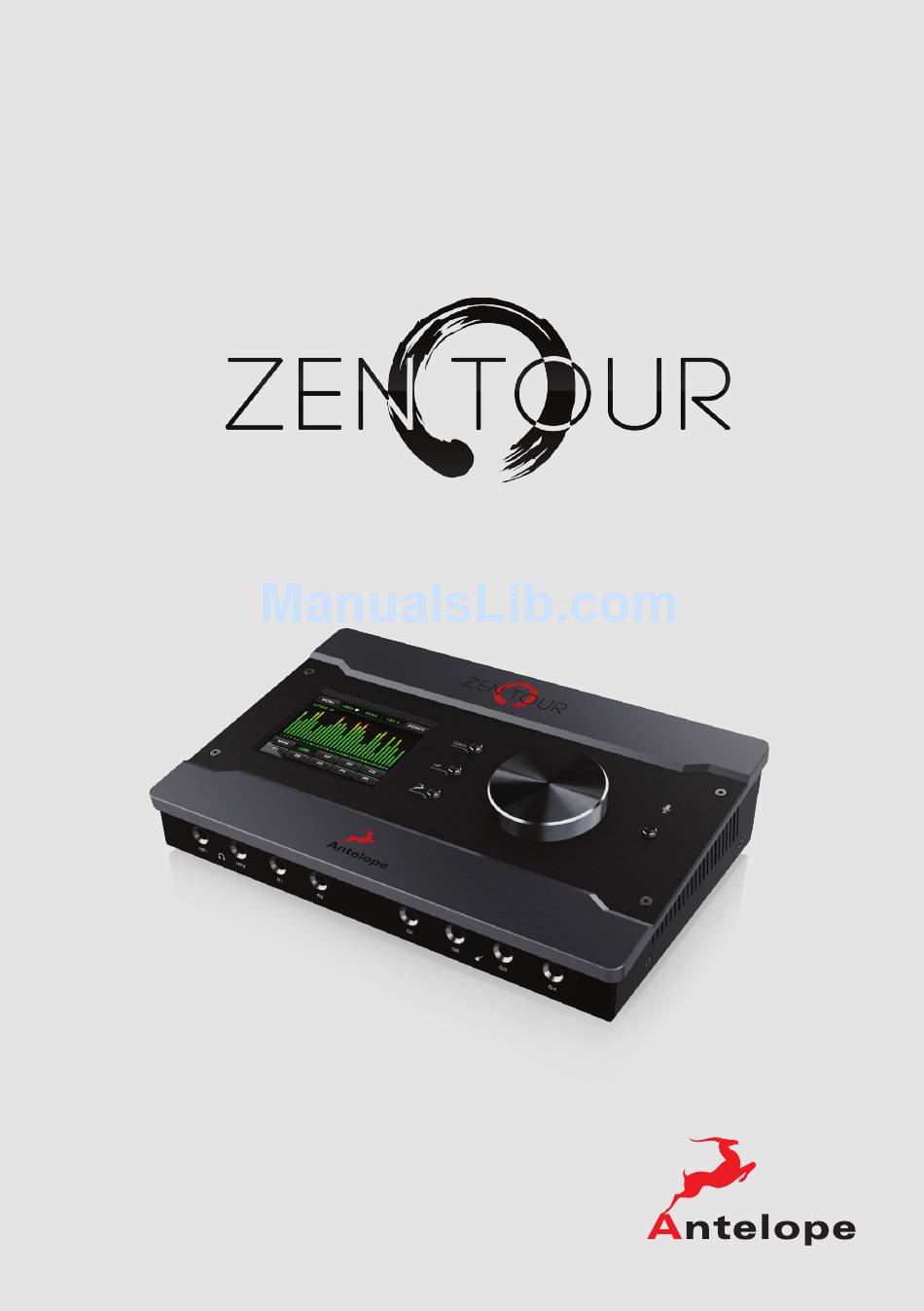

- Page 1 Owner’s Manual ™ Portable Thunderbolt / USB Audio Interface www.AntelopeAudio.com...
- Page 3 目次 製品を安全にご利用いただくために はじめに 主な仕様 インストールガイド アクティベーションガイド フロントパネル リアパネル タッチスクリーン ソフトウェアコントロールパネル 同梱品 トラブルシューティング 技術仕様 サポート...
- Page 5 1. 安全にご利用いただくために 感電・火災などのリスクを減らすためにご一読下さい。 ● ねじを外したり、カバーを開けないでください。ユーザー様ご自身で修理できるパーツは ございません。修理や調整が必要な場合はテクニカルサポートまでご連絡ください。 ● 水に濡れる可能性がある場所や、湿度の高い場所にさらさないでください。 ● 万が一、異物や液体が製品に混入した場合は直ちに電源を落とし、コンセントを抜いてく ださい。異物や液体が完全に取り除かれるまでは使用を控え、メーカーまでご連絡くださ い。火災や致命的な故障の原因となります。 ● 濡れた手で電源ケーブルに触れないでください。 ● 電源ケーブルを抜き差しする場合は、必ず本体の電源スイッチを落とした状態で行ってく ださい。 ● 本体の上に物を置かないでください。また本体は、周辺機器の動作に影響を与えそうな狭 く換気の乏しい場所での使用はしないでください。 ● 故障が起きたときはまず電源を落とし、電源ケーブルを抜いてください。自分で直そうと せず、テクニカルサポートまたはディーラーまでご連絡ください。 ● 暖房器具からの熱風が直接あたる場所や、パワーアンプの近くには設置しないで ください。 ● お掃除の際には強い化学薬品は使用せず、電子機器専用のクリーナーをご使用ください。 ● 本体の電源を入れる前に全ての周辺機器を接続してください。 ● 本製品の電源ケーブルはアースが接続されています。アースを取り付けずに本製品を使用 しないでください。 ● 電源ケーブルは人が踏んでしまうような場所や、他の物が上に乗ることのないように設 置、接続するようにしてください。 ● 本製品の電源を完全に落とす場合は、本体の電源を落としてからコンセントを外し、本体 から電源ケーブルを抜いてください。 ● ヘッドフォンやモニターを通して頻繁に、または長時間大きい音量・音圧に耳を晒してし まうと聴覚器官の損傷の恐れがありますので、くれぐれもご注意ください。...
- Page 6 に入れられる大きさです。 Antelope は、ポータブルな Thunderbolt™ ＆USB オーディオインターフェイスだけでな く、バンドのニーズをカバーするプロ品質を提供しています。Zen Tour には、 4つの切り 替え可能な Mic/Line 入力と4つの Hi-Z/Line入力があります。フロントパネルの2つのリア ンプアウトとトークバックボタンは、このポータブルテーブルトップインターフェイスの目 玉です。 Zen Tour は、Antelope Audio の強力な Field-Programmable Gate Array（FPGA）を採用し ています。この技術は、大規模な並列処理能力と最低レイテンシーレベルのインタフェース を提供します。Zen Tour は Antelope の他の機器と同じようにスタジオ対応できます。もは やポータブルインターフェイスがあなたのキャリアの出発点では無くなりました。 カスタム FPGA は、複数のゼロレイテンシーのミックスを作成し、スタックを適用するため のプラットフォームです。高価なプラグインを購入することを忘れてください - Zen Tour はより良いものを提供します。 Antelope の新しいハードウェアベースのギターアンプ＆...
- Page 7 3. 主な仕様 • カスタム USB 2.0 Type-B Cコネクタ採用 • Thunderbolt™ Gen1 対応 • 4つの Mic / Line 入力、TRS / XLR コンボジャック対応 • 4つの Hi-Z / Line 入力、TRS 端子 • 8つの Line 出力、 DB25 端子 • 2つの ReAmp 出力、TRS 端子 • 2つの ヘッドフォン出力 TRS 端子 •...
- Page 8 4. インストールガイド 電源をリアパネルに接続して下さい。 Windows : お使いのパソコンと本機を USB ケーブルで接続して下さい。 www.antelopeaudio.com/products/zen-tour/ こちらから Zen Tour のランチャーをダウンロードしてください。 ランチャーを起動します。ソフトウェアコントロールパネルが自動インストールされます。 初期設定画面が表示され、アクティベーションを行います。 Zen Tour で使用する入出力を接続して下さい。 使用する DAW を開き、デバイスが選択されていることを確認します。 注意 : 常に最新のファームウェアがインストールされていることを確認して下さい。オプョン パネルから Firmware Update ボタンを押すことでファームウェアの更新状況を確認できます。 Mac OS: お使いのパソコンと本機を USB または Thunderbolt™ ケーブルで接続して下さい。 www.antelopeaudio.com/products/zen-tour/ こちらから Zen Tour のランチャーをダウンロードしてください。...
- Page 9 "Create Antelope ID" のポップアップメッセージが出るので、指示に従い、アカウン を作成します。Continue で次のページに進みます。 既にアカウントをお持ちの方は "Use existing Antelope ID" から次のページに進みま す。 ご登録いただいたメールアドレスに Antelope からご登録アドレスにメールが送られ ます。メールに記載されているリンクをクリックし、メールアカウントの確認を行い ます。 ランチャーに戻ると "Sing in with your Antelope ID" というページが出るので、ご登 録いただいた Username と Password をご入力いただき、Continue でさらに次の ページに進みます。既にアカウントをお持ちの方は既存のものを入力して下さい。 "Activate your device" という画面に進み、ご購入日、ご購入店、御購入金額、為替、 ご使用の DAW の情報をご入力して下さい。 "Done" を選択していただき、アクティベーションは完了です。...
- Page 10 6. フロントパネル ライン / インストゥルメント (Hi-Z) 入力 ベースやギターなどの楽器を Zen Tour に接続するための入力端子。 ヘッドフォン出力 2つの独立してアサイン可能なヘッドフォン出力。コントロールノブで選択とコント ロールが可能です。 現在操作している出力はタッチスクリーンディスプレイに表示さ れます。 リアンプ出力 ギターアンプでリアンピングするために使用するダイレクト出力です。 高解像度 TFT タッチスクリーンディスプレイ さまざまな情報とオプションを表示する多機能タッチスクリーン。 Gain ボタン コントロールノブを使用して Zen Tour の音量を調整します。 ヘッドフォン選択 2つのヘッドホン出力を切り替えて、音量を調整します。 Antelope ボタン 他のボタンと組み合わせることによって、さまざまなメニューにアクセスします。 トークバックボタン トークバックマイクが有効にします。ソフトウェアコントロールパネルまたはタッチ スクリーンを利用して、選択したヘッドホンまたはモニターに出力できます。 コントロールノブ モニタ出力、ライン出力、ヘッドフォンのボリュームコントロール用の大きなノブで す。ノブを押すと、選択した出力をミュートできます。 10. ADAT 入出力...
- Page 11 D-SUB 25 端子の 8チャンネル出力 ( TASCAM 互換 ) 15. USB 2.0 Type-B コネクター Antelope 独自のカスタム USB 端子 16. Thunderbolt ポート ™ Thunderbolt™ ケーブル (別売) を使用して、Mac の Thunderbolt™ ポートに Zen Tour を 接続することができます。 17. DC 電源 コネクター Antelope の純正 DC 電源を使用してください。...
- Page 12 7. タッチスクリーン Zen Tour はタッチスクリーンを備えています。 デバイスのすべての機能にアクセスできます。 タッチスクリーンには次のオプションがあります。 メニュー Zen Tour のさまざまなパラメータを調整できます。 Brightness タッチスクリーンの画面輝度を調整できます。 Comm Interface USB か Thunderbolt™ の接続切り替えができます。 Screen Saver Style and Time スクリーンセーバーが表示されるまでの時間と、スクリーンセーバーのスタイルを変更します。 SR Conversion S/PDIF 入力のサンプルレートコンバータを有効または無効にします。 Presets Saving 現在の設定をプリセットに保存することができます。 Factory Reset デバイスを工場出荷時の設定にリセットします。 注意 : すべての設定と保存されたプリセットが失われます。 Lock Zen Tour が受信信号にロックされているかどうかを表します。...
- Page 13 Power デバイスの電源を切ります。 Zen Tour がスタンバイモードの場合、次のような電源ボタンが表示されます。 ACTIVATE デバイスがアクティベートされていない場合、この表示が画面にでます。 MAIN DISPLAY タッチすると、メーターソースの一覧が表示され、押すと選択したソースメータが 表示されます。...
- Page 14 コントロールノブからモニター音量を調整します。 スピーカーアイコンをタップして (またはコントロールノブを押すと) ミュートできます。 LINE 出力音量を調整します。 スピーカーアイコンをタップして(またはコントロールノブを押すと) ミュートできます。 HEADPHONES 2つのヘッドホン出力を選択し、音量を設定します。 スピーカーアイコンをタップして (またはコントロールノブを押すと) ミュートできます。...
- Page 15 SAMPLE RATE Zen Tour のサンプルレートを選択します。 使用可能なサンプルレートを表示するには、 SR ボタンをタップします。 選択中のものがタッチスクリーンの上部に表示されます。 TALKBACK トークバックボタンを押すとトークバック音量をできます。ヘッドフォン出力1と2、 モニターにトークバックを出力/ミュートできます。 GAIN ここを押して入力モードを選択するか、Zen Tour のフロントパネルのゲインボタンを押 して、入力のゲインレベルを調整し、さまざまなモード（ライン/マイク/ Hi-Z）を選択で きます。...
- Page 16 METERS 表示する信号の種類を選択します。 Presets 1‒5 グローバルプリセットは、すべてのデバイス設定を5つのプリセットスロットに 保存します。 P1～P5 のボタンを押すと、カスタマイズ可能なプリセットを切り 替えることができます。...
- Page 17 モニター A/B 選択ボタン モニターボリュームスライダー モニター ミュート クロックソース選択 サンプルレート選択 このメニューからサンプルレートの選択ができます。 ロック表示 デバイス S/N コンピュータに接続されている Antelope Audio デバイスまたは同じネットワーク上の Antelope Audio デバイスを切り替えることができます。 設定 情報 PREAMP / ADAT IN / S/PDIF IN セクション ヘッドフォン (HP 1) ボリュームスライダー ヘッドフォン (HP 1) ミュートボタン ヘッドフォン (HP 2) vボリュームスライダー...
- Page 18 19. ʻToʼ セクション (ルーティング画面) 20. Mixer セクション 21. Effects セクション 22. Meters セクション 23. Presets 24. ルーティング画面の Undo/Redo Save/Load (ルーティング画面) 25. Hi-Z / Line (フロント TRS 接続のみ) モードセレクト メニューで選択されているものが実際に入力されている種類と一致していること を確認して下さい。 26. Mic / Line (リアコンボジャックのみ) モードセレクト メニューで選択されているものが実際に入力されている種類と一致していること を確認して下さい。 チャンネルゲイン (1dB 単位で調整可能), Ctrl + クリック (Win) / Cmd + クリック (Mac) でミュート出来ます。 ファンタム電源スイッチ...
- Page 19 Pan (ダブルクリックで 0 にリセット) Send (ダブルクリックで 0 にリセット) マスターミックスフェーダー (ダブルクリックで 0 にリセット) マスターミックスフェーダーレベル表示 マスターミュート ミキサー 1-4 表示 / 非表示 Zen Tour は4つのゼロレイテンシーミキサーがあり、ゼロレイテンシーミックスのモニタ リングをコントロールパネルから出力にルーティングすることができます。 例えば、24個の USB PLAYチ ャンネルをすべて MIXER 1 チャンネルにドラッグし、MIX1 L/R を LINE OUT 1-2 にドラッグ＆ドロップすると、LINE OUT 1-2 はステレオミックスバ スとなります。...
- Page 20 ソコンに一切負担をかけず、ゼロレイテンシーに近いエフェクトモニタリングが可能で す。 AuraVerb はさらに、お使いの DAW からハードウェアエフェクトとして使用できるの で、ミキシングやマスタリングの際にも AuraVerb を使用することが可能です。 デフォルではリバーブはオフの状態です。 Quick Start Zen Tour のミキサー上で AuraVerb はプリフェーダーセンドエフェクトとして表示されます。 リバーブへ信号を送る場合、ミキサーの各チャンネルのセンドコントロールから設定し、ミキ サーのマスターチャンネルへのリターン調整はリバーブアウトプットレベルから行って下さ い。リバーブをモニターしたい場合、 Zen Tour のルーティング画面から MIX 1[1][2] を MONITOR [1][2] へクリック･ドラッグすることでミキサー出力をモニターへルーティングでき ます。リバーブミックスの調整はミキサーチャンネルフェーダーのドライシグナルとリバーブ アウトプットレベルで調整して下さい。 AuraVerb Parameters Color • AuraVerb のカラーコントロールはリバーブの全体的なトーンを調整できます。数値 が 0 のときは暗い絨毯敷きの部屋の雰囲気、100 のときは最も明るく、例えばリード...
- Page 21 AuraVerb は仮想空間における壁や天井から反射される振動を計算します。そしてこの パラメーターはこのような反響のディレイを調整することができ、仮想空間上でのエ コーの生成や空間的な印象を操作できます。 AuraVerb では、音響環境をより細かく設定するために、いくつかのパラメータを微調 整することができます。 Richness • Reverb Time • Room Size • Reverb Level • AuraVerb には、さまざまなジャンルや楽器に適した24のプリセットが用意されています。 S＆L アイコンは、AuraVerb プリセットの保存と読み込みが出来ます。 8.3. エフェクト画面 16個の AFX チャンネルストリップを表示します。Zen Tour の Effects 画面では、各チャンネ ルストリップに最大8つのエフェクト（ペアで設定可能）をスタックできます。 EQ（ハードウェアEQエミュレーションを含む）、Compressor、Vintage Guitar Amps、Cabs の中から選択できます。 10 11 12 13...
- Page 22 13. Attack 14. Release 15. Gain 16. Compression Meter 17. Compression Curve 18. Save / Load / Bypass 19. ステレオリンク 20. Save / Load / Bypass All 21. プリセット選択 22. チャンネルスプリットの追加 & バイパス 8.4. メーター画面 Zen Tour のすべてのオーディオ信号の音量レベルを測定できます。 ドロップダウンメ ニューを使用すると、簡単にルーティングを切り替えることができます...
- Page 23 マトリクスセクションは、信号レベルを視覚化したい場合に使用します。 メーター画面 に表示されているピークメーターも Zen Tour ディスプレイに表示されます。 8 & 9 10 &11 8.5. 設定画面 ギア･アイコンをクリックすると、設定パネルが表示されます。 モニター A 出力トリム モニター B 出力トリム ライン出力トリム S/PDIF SRC トークバック HP1 トークバック HP2 トークバック Monitor オシレーター 1 and ミュート 8&9. オシレーター 2 and ミュート 10&11. オシレーターレベル...
- Page 24 イッチを切り、電源と USB / Thunderbolt™ 接続だけが動作中であることを確認してください。 ルーティング上で正しくオーディオ信号がルーティングされていますか？ • Thunderbolt™、USB 再生時、再生チャンネルを、上から下にドラッグ＆ドロップしてライン 出力チャンネルにルーティングします。 DAW 上のサンプルレートと Zen Tour のサンプルレートは一致していますか？ • Mac をお使いの場合は、オーディオ/MIDI 設定画面からサンプルレートが正しく設定されて いるか確認し DAW のサンプルレートを確認してから Zen Tour のサンプルレートを確認して 下さい。 Windows の場合 Zen Tour アイコンを右クリック、プロパティを選択し、詳細設定からプレ イバックデバイスの設定を確認をして下さい。そして、DAWと Zen Tour のサンプルレート が正しく設定されているか確認して下さい。 接続 信号が正しく入力されない、出力されていないと思った場合 入力ソースから正しく信号が発信されていることが確認できますか？ •...
- Page 25 コントロールパネル上のルーティング設定を確認して下さい。シグナルパスは正し • くルーティングされていますか？ ルーティングミキサーへ信号をルーティングした場合は該当するフェーダーが上 • がっていることを確認して下さい。 コントロールパネル上の該当するピークメーターをドロップダウンメニューから選 • 択し、信号が受信されていことを、出力されていることを確認して下さい。 問題が発生している入出力がミュートされていないかどうかを確認してください。 • DAWのバッファサイズを確認して下さい。 • バッファサイズが極めて小さい場合 (Windowsのみ、128サンプルより小さい場合) • は、設定値を上げてみて下さい。バッファサイズの変更は Goliath コントロールパネ ルから行って下さい。 DAW上の入出力は正しく設定されていますか？ • DAWの環境設定で Zen Tour がサウンドカードとして設定されていますか？ • Zen Tour が DAWに表示されない場合は、まず USB または Thunderbolt™ ケーブルを抜 いてプラグを差し込んだ後、コンピュータを再起動し、最後に Zen Tour のファームウェ ア、ドライバ、およびコントロールパネルを再インストールしてください。...
- Page 26 11. 技術仕様 Inputs Analog 4 x Hi-Z / Line inputs on TRS ¼ jacks on front 4 x Mic / Line inputs on XLR & TRS ¼ combo on rear Digital 2 x ADAT (up to 16CH) 1 x S/PDIF Outputs Analog 2 x Main Monitor outs on TRS ¼...
- Page 27 Clock Specs Clocking System 4th Generation Acoustically Focused Clocking 64-bit DDS Oven Controlled Crystal Oscillator Clocking Stability <+/-0.02 ppm, oven controlled at 64.5ºC/ 148.1ºF Clocking Aging < 1 ppm per year Clocking Calibration <+/-0.001 ppm Sample rates (kHz) 32, 44.1, 48, 88.2, 96, 176.4, 192 Operating 0-50ºC/32-122ºF temperature...
- Page 28 12. サポート Antelope Audio はハードウェア、ファームウェア、ソフトウェアコントロールパネル等、幅広い サポートサービスを提供します。 よくある質問を弊社ウェブサイトにて公開しております。お困りの際にはご参照くださいませ。 http://www.antelopeaudio.com/en/support お電話からのお問い合わせ 一般的な質問やテクニカルサポートはこちらまで : 03-5530-8476 受付時間 : 午前10時～午後6時（日本時間 土日祝除く） サポートデスク ※非日本語対応 下記のウェブサイトより「発券」して頂くと、24時間以内に対応させていただきます。 www.antelopeaudio.com/en/support/helpdesk ライブチャット ※非日本語対応 カスタマーサポート担当者とこちらのページからご接続下さい。 http://www.antelopeaudio.com/en/support ページ右側の Antelope タブをクリックして下さい。 受付時間 : 午前7時～午後3時（EST） サポート資料･ソフトウェア 全てのデバイスマニュアル、データ資料、ソフトウェアはこちらからご参照ください。 http:// www.antelopeaudio.com/en/support/downloads コントロールパネル･ニュースフィード ソフトウェアコントロールパネルの下部にはニュースフィードがあり、最新の情報や該当する情 報が表示されます。 YouTube Page 製品のチュートリアル、インタビュー、ユーザー事例や、最新の製品情報等を掲載しています。...
- Page 29 Notes ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 32 Owner’s Manual ™ Portable Thunderbolt / USB Audio Interface Version 1.0 / 10.06.2016...
