Summary of Contents for Antelope Discrete 8

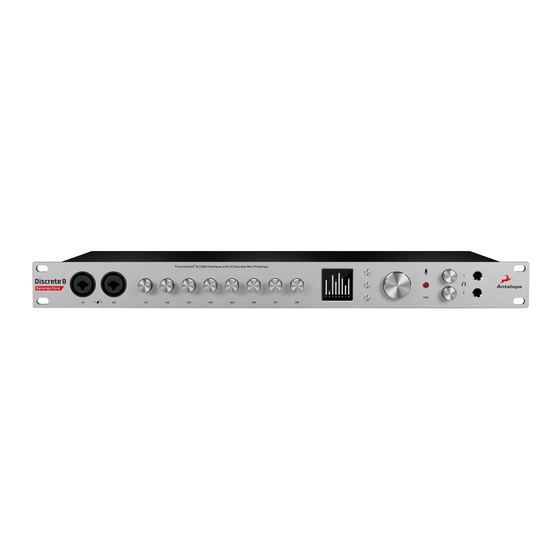

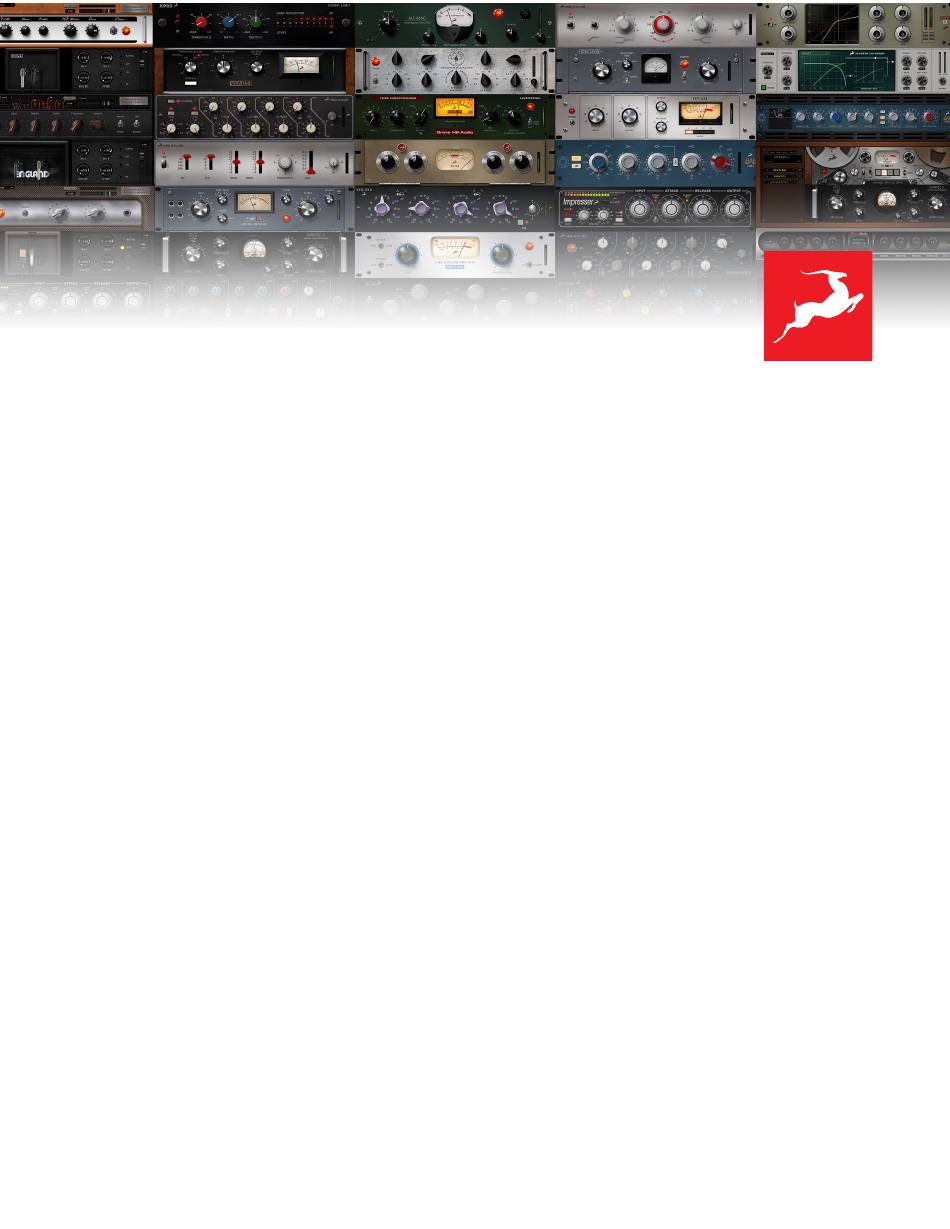

- Page 1 User Manual Discrete 8 Synergy Core THUNDERBOLT™ 2 & USB 2.0 AUDIO INTERFACE with 8 discrete preamps and Synergy Core FX...
-
Page 2: Table Of Contents
5.3.6.1 AuraVerb ................ Error! Bookmark not defined. 6. Guitar Amps & Cabs .............. E rror! Bookmark not defined. 6.1. Software Re-amping ..........Error! Bookmark not defined. 7. Edge & Verge mic emulations ........... E rror! Bookmark not defined. Discrete 8 Synergy Core User Manual Page 2... - Page 3 8. AFX2DAW .................. E rror! Bookmark not defined. 9. ADVANCED USER TIPS ........................ 3 6 10. CUSTOMER SUPPORT INFORMATION ................... 6 1 11. MY ANTELOPE AUDIO PRODUCT ISN'T WORKING ............ 6 2 12. LIMITED WARRANTY POLICY ...................... 6 4 13. SAFETY NOTES .......................... 7 2 14.
-
Page 4: Before You Begin
DAW. To an extent, it is possible to use the Discrete 8 Synergy Core in this manner by relying on the front panel display and controls for monitoring, gain control and setup. The DAW is used for recording, mixing and mastering. - Page 5 Click here to learn more. After the initial setup, it is also possible to use Discrete 8 Synergy Core without a computer connection. In this case, the unit functions as a digital mixer operated from the front panel controls. The last known signal routing configuration from the software Control Panel is applied.
-
Page 6: Setting Up
2. SETTING UP デバイスに AC 電源に接続し、コンピューターの電源を⼊れます。 1. USB 2.0 Type-B（付属）または Thunderbolt™ ケーブルを Discrete 8 Synergy Core およびコ ンピューターに対応するポートに接続します。 メモ: ユニットは、最初の起動時に接続タイプを⾃動的に検出しますが、その後の起動では検出しませ • ん。Thunderbolt™ 接続と USB 接続を切り替えるたびに、システムメニューの [Change Interface] から接続タイプを⼿動で設定します。 初期設定後、Thunderbolt™ と USB の両⽅をコンピューターに接続し、システムメニューの • [Change Interface] から切り替えることができます。 にアクセスしてアカウントにログインするか、新たにアカウントを作成します。 www.antelopeaudio.com （アカウントがない場合） 3. Discrete 8 Synergy Core Web サイトの 「ダウンロード」 セクションから、オペレーティングシステム... - Page 7 5. Antelope Launcher から Discrete 8 Synergy Core Control Panel を起動し、デバイスのアクティ ベーションを⾏います。 注意: オペレーティングシステムからセキュリティプロンプトをバイパスします。 Windows Defender ファイアウ ォールおよび macOS アラート。 6. お好みのアナログおよびデジタル機器を Discrete 8 Synergy Core に接続します。 7. お好みの DAW を起動: Discrete 8 Synergy Core を DAW の⼊出⼒デバイスとして選択します。 • DAW およびオペレーティングシステムのサンプルレートがデバイスのサンプルレートと⼀致していること...
- Page 8 2.1. Windows 10 の設定 Windows 10 では、すべてを稼働させるためにいくつかの調整が必要です。 1. コントロールパネルから [サウンド] オプションウィンドウに⼊るか、システムトレイのスピーカーアイコンを右ク リックして [サウンド] を選択します。 2. [再⽣] タブに⼊り、デバイスがデフォルトの再⽣デバイスとして設定されていることを確認します。デバイ スを選択し、[プロパティ] をクリックします。 3. [サポートされている形式] タブに⼊り、使⽤可能なすべてのサンプルレートの横にチェックマークを付けま す。 4. [拡張機能] タブに⼊り、すべての拡張機能が 無効 になっていることを確認します。 5. [詳細設定] タブを開き、利⽤可能な [2チャンネル、24ビット] モードのいずれかを選択 し、[OK]をクリ ックしてウィンドウを閉じます。 Discrete 8 Synergy Core User Manual Page 8...
- Page 9 使⽤中に中断または障害が発⽣し、同時に OS からオーディオを再⽣しようとする場合は、デバ • イスのサンプルレートが DAW セッションと⼀致することを確認してください。 デバイスを無効にし、[再⽣] タブから再度有効にして、ドライバーを更新できます。これは、デバイ • スの切断と再接続に似ており、Windows が使⽤中のアプリケーションの再⽣設定をリセットしま す。 場合によっては、[再⽣] プロパティの [詳細] タブで [排他モード] 機能を無効にすることで、複数 • の再⽣アプリケーションを同時に実⾏するのに役⽴つ場合があります。 32kHz のサンプルレートを無効にすることは必須ではありませんが、⼀般に役⽴つ場合がありま • す。 以下を軽くお読みください。 Antelope Audio Knowledge Base - Windows 10 Optimization Discrete 8 Synergy Core User Manual Page 9...
- Page 10 2.2. macOS の設定 (10.14 or later) macOS Mojave 10.14 で導⼊された新しいセキュリティ設定により、すべてが正しくセットアップされていて も、DAW に⼊⼒信号が届かない場合があります。 これらの⼿順は、DAW で Discrete 8 Synergy Core を初めて使⽤する場合に適⽤されます。 1. DAW を起動し、⼊⼒デバイスとして Antelope 製品を選択します。次のダイアログボックスが表⽰され ます。（例えば、Ableton Live 10 Suite を使⽤している場合） 2. [OK] をクリックすると、DAW が正常に機能します。 ただし、何らかの理由で上記のイベントが発⽣しなかった場合、または複数の DAW を使⽤している場合 は、[セキュリティとプライバシー] 設定でそれぞれを⼿動で調整する必要があります。 1. メニューバー 左上 [Apple] 記号をクリックして、[システム環境設定] を選択します。 [セキュリティとプラ...
- Page 11 注意: 設定を変更するには、左下隅にある南京錠のシンボルをクリックしてパスワードを⼊⼒する必要が あります。 Discrete 8 Synergy Core User Manual Page 11...
-
Page 12: Front Panel Explained
3. FRONT PANEL EXPLAINED 左から右へ説明 Mic/combo Inputs A1 - A2 2つの マイク/ line / Hi-Z コンボ XLR コネクター 重要！ ラインレベルを⼊⼒するときは必ず TRS コネクタで接続してください。 Gain Knobs A1 - A8 8 つのコンボインプットのゲイン調整ノブです。回して⼊⼒ゲインを調整します。 Discrete 8 Synergy Core User Manual Page 12... - Page 13 Display ピークメーター、メニュー、ファームウェアアップデートの進捗状況などを表⽰します。 Function Buttons 3つのファンクションボタンは異なる機能を提供します: Top Button ヘッドフォン出⼒ 1 (HP1) をミュートまたは解除します。 • ⻑押ししてシステムメニューに⼊ります。 • Discrete 8 Synergy Core User Manual Page 13...
-
Page 14: System Menu
して選択します。メインロータリーコントロールを押し込んで、⼊⼒または確認します。いずれかの機能ボタン を押して終了します。 Device Info デバイスのシリアル番号、ハードウェアおよびファームウェアのリビジョンを表⽰します。カスタマーサポートによる トラブルシューティングに役⽴ちます。 Change Interface メインロータリーコントロールを押して、USB 接続と Thunderbolt 接続を切り替えます。接続を切り替え るたびに⼿動で⾏う必要があることに注意してください。 Scr Saver Time スクリーンセーバーが表⽰されるまでにかかる時間を選択します。 快適な最短の設定をお勧めします。 Scr Save Style スクリーンセーバーのタイプを選択します。インターフェースが定期的に⻑時間動作している場合は、「⿊」 を お勧めします。 これにより、ディスプレイの焼き付きを防⽌することができます。 Talkback HP1 ヘッドフォン出⼒ 1 (HP1) にトークバックを送信します。デフォルトではオンになっています。メインロータリーコ ントロールを押して無効にします。 Discrete 8 Synergy Core User Manual Page 14... - Page 15 Note : モニター出⼒ 2 と REAMP 出⼒ R1 - R2 は同じジャックにあります。コントロールメニューまたはソフ トウェアのコントロールパネルから「Monitor 2」と「REAMP」モードを切り替えます。 Talkback Mic トークバックマイクの⼊⼒を選択します。メインロータリーコントロールを押してメニューに⼊ります。メインロータ リーを回して、内蔵トークバックマイク、またはマイク／コンボ⼊⼒ A1 〜 A8 に接続されているマイクを選 択します。もう⼀度メインロータリーコントロールを押して確定します。 Factory Reset ⼯場出荷時にリセットを⾏います。プリセットや設定はすべて失われますのでご注意ください。 Middle Button 押すと、シンクソースやデバイスのサンプルレートなどの情報が表⽰されます。 • もう⼀度押すと、コンボ⼊⼒1〜4のゲイン、シグナルタイプ、48V 電源の設定を表⽰します。 • もう⼀度押すと、コンボ⼊⼒5〜8のゲイン、シグナルタイプ、48V 電源設定を表⽰します。 • もう⼀度押すと終了します。 • Discrete 8 Synergy Core User Manual Page 15...
-
Page 16: Control Menu
メインロータリーコントロールを押して電源を切ります。 Clock Source 次のオプションからクロックソースを選択できます。 • Internal • ADAT (2x, 4x) • S/PDIF USB (USB モードは、Discrete 8 Synergy Core の内部クロックを使⽤します。) • Sample Rate デバイスのサンプルレートを選択します。 選択がオペレーティングシステムと DAW のサンプルレートと⼀致す ることを確認してください。 Peak Meter ディスプレイ上のピークメーターのオーディオソースを選択します。最⼤ 32 のオーディオチャンネルが表⽰され ます。 Discrete 8 Synergy Core User Manual Page 16... - Page 17 Monitor Trim モニター出⼒信号の調整（dBu 単位）を調整します。 Line Out Trim ライン出⼒信号トリムを調整します。（dBu 単位） Monitor 2 / REAMP アナログ出⼒を「Monitor Output 2」と「REAMP Outputs」モードに切り替えます。どちらのモードでも、 出⼒は技術的には外部オーディオ機器のセンドとして機能します。しかし、これは本来のセンド⽬的ではあ りませんので、結果は異なる場合があります。 Brightness ディスプレイを暗くするか、明るくします。 Main Rotary Control ゲインとバリューを正確に調整するための⼤型のステップアッテネーター。 デフォルトの動作はこのようになっています。 現在選択されている出⼒（MONITOR、LINE OUT、MON2/REAMP）の⾳量を調整しま • す。ボトムファンクションボタンを押して出⼒を選択します。 選択した出⼒をミュートまたはミュート解除します。 • Discrete 8 Synergy Core User Manual Page 17...
- Page 18 Talkback microphone and TBK Button トークバックを起動します。内蔵マイクに話しかけます。メインロータリーコントロールでゲインを調整します。 TBK をもう⼀度押して終了します。 Headphone outputs H1 - H2 with gain adjustment knobs 1/4 インチ TRS 端⼦に 2 つのステレオヘッドフォン出⼒（隣接するゲイン調整ノブ付き）。 Discrete 8 Synergy Core User Manual Page 18...
-
Page 19: Rear Panel Explained
4. REAR PANEL EXPLAINED 1 8V/20W Power Input Antelope Audio 電源との併⽤に限ります。 Word Clock I/O 1つのワードクロック⼊⼒と3つのワードクロック出⼒が BNC コネクタにあります。 Discrete 8 Synergy Core User Manual Page 19... - Page 20 S/PDIF I/O 同軸 RCA ケーブルを介して2チャンネルの S/PDIF デジタルオーディオを送受信します。 Footswitch Input フットスイッチを接続して、トークバックを有効にしたり、ミュートにしたりします。Antelope Audio ではフット スイッチは販売されていませんが、標準的なフットスイッチであればどのようなものでも使⽤できます。この機 能には設定や調整はなく、⽂字通りプラグアンドストンプです。 ADAT I/O Discrete 8 Synergy Core User Manual Page 20...
- Page 21 All ADAT audio is transmitted in 24-bit resolution. Note : ADAT の接続・切断時に機器の電源を切る必要はありません。ただし、接続時に⼤きな信号ス パイクが発⽣しますので、受信機器はミュートにしてください。 Thunderbolt™ port コンピュータ接続⽤の Thunderbolt™ 2 ポート。Thunderbolt™ 3 接続には、サードパーティ製の TB3 to Legacy TB アダプタと対応するケーブルが必要です。 USB Port コンピュータ接続⽤の USB 2.0 Type-B ポート。 D-SUB 25-pin Line Outputs Discrete 8 Synergy Core User Manual Page 21...
- Page 22 アナログオーディオ8チャンネルを搭載した DB-25ブレークアウトケーブルコネクタ。TASCAM 標準のピンレイ アウトに対応。DC-Coupled。 Monitor Outputs L/R モニタースピーカー出⼒（1/4 インチジャック）。これらの出⼒は、システムの中で最も⾼いダイナミックレン ジを誇っています。 REAMP Outputs R1 - R2 1/4インチのモノラル・ジャックにインストゥルメント・レベルの出⼒を搭載。ギターアンプなど DI トラックのリエ ンピングに適した機器との併⽤を想定して設計されています。 Discrete 8 Synergy Core User Manual Page 22...
-
Page 23: Software Control Panel
これらの出⼒は、2 組⽬のモニター出⼒としても機能します。デバイスのコントロールメニューま Important! たはソフトウェアのコントロールパネルからモニターと REAMP モードを切り替えます。 Mic/Line Inputs 6 つのマイク/ライン⼊⼒（コンボ XLR コネクタ）。A3 から A8 のラベルが付いています。これらの⼊⼒で は Hi-Z は使⽤できません。 重要！ラインレベルのソースは TS/TRS ケーブルで接続してください。 5. SOFTWARE CONTROL PANEL Discrete 8 Synergy Core User Manual Page 23... -
Page 24: Quick Start
ソフトウェア・コントロールパネルへようこそ 内部的には、伝統的な Antelope Audio Control Panel アプ リケーションを簡素化して再構築したもので、"EasyPanel "と呼んでいます。これは Discrete 8 Synergy Core のようなインターフェースに適していますが、「ルーティング・マトリックス」（スタジオのパッチ ベイから派⽣したもの）のような寓意は、このユニットには適していないと感じました。 コントロールパネルは、フロントパネルのコントロールの代わりというだけでなく、インターフェイスの機能の各側 ⾯にストレートかつ包括的にアクセスすることができます。設定、⼊⼒、シグナルルーティング、オーディオミキ シング、エフェクトスタッキング、モニタリング、メータリング、プリセットなどが含まれます。 コントロールパネルをフロントパネルのコントロールや DAW の機能の代わりにすることはある程度可能です が、ソフトウェアに慣れ親しんでいただき、投資を最⼤限に活⽤していただくことをお勧めします。 クイックスタート」のセクションをガイドとしてすぐに始めることもできますし、バーチャルノブやフェーダーに触れる 前に章全体を読んでおくこともできます。 5.1. Quick Start まず、コントロールパネルで実⾏される重要なタスクの簡単な例から始めましょう。 メモ: これらの例は、以下のタスクを達成する 「正しい」 または 「唯⼀の」 ⽅法では決してありません。 そ れらはいくつかの基本的なロジックを⽰しているだけで、初⼼者ユーザーが最も頻繁に遭遇する 「最初のつ まずき」 に対する解決⽅法を提供します。 ヘッドフォンでオーディオをモニターする... - Page 25 3. [AFX] エリアの上にある⼊⼒セレクターをクリックし、メニューから [PREAMPS] > [PREAMP 1] を選 択します。 4. ⼊⼒セレクターの下の 「AFX」 エリアをクリックして、Synergy Core FX Rack を起動します。 [ADD NEW EFFECT] をクリックして、メニューからギターアンプとキャビネットを選択します。どこから始めればよい かわからない場合は、[Modern (US) ] アンプと [Modern 4 x 12] キャビネットの組み合わせが、素晴ら しいモダンなロック/メタルリグになります。 キャビネットシミュレータの詳細な概要は、マニュアルの後半で⼊⼿できます。 Discrete 8 Synergy Core User Manual Page 25...
- Page 26 マイクエミュレーション使⽤し、ヘッドフォンでモニターする 1. フロントパネルの HP 1 にヘッドフォンを接続します。 2. Antelope Audio Edge または Verge モデリングマイクをプリアンプ/コンボ⼊⼒に接続します。この例 では、⼊⼒ A1 および A2 に接続されている Edge Duo を使⽤しています。 3. コントロールパネルを開き、PREAMPS セクションから左端のプリアンプに移動します。 「AFX」 エリアの 上にある⼊⼒セレクターをクリックし、メニューから [PREAMPS] > [PREAMP 1] を選択します。 4. [マイク] アイコンに切り替わるまで、⾳量インジケータの右側にある中央のシンボルをクリックします。次 に、[⻭⾞] アイコンをクリックします。これにより、マイクエミュレーションウィンドウが起動します。ダイヤルで Edge Duo を選択します。...
- Page 27 す。 DAW の外部で使⽤するオーディオトラックに出⼒ 1 – 16 を割り当てます。コントロールパネル で、クリックして [COMPUTER PLAY 1 - 16] を選択します。この⽅法で、Synergy Core FX の信号を DAW へ録⾳したり、最⼤4つのモニタリングミックスを作成したりできます。 ⾮常に⾃ 由度が⾼く、可能性は⾮常に幅広いです。 5.2. マウス・キーボードショットカット 次の機能は、コントロールパネルのマウスとキーボードのショートカットからアクセスできます。 デフォルト値に戻す（すべてのノブとフェーダー） • ノブまたはフェーダーをダブルクリックします。 テキストラベルを変更し、ゲイン値を⼿動で⼊⼒します。 • テキストラベル/ゲイン値をダブルクリックします。 パラメーター値を少しずつ調整します（すべてのノブとフェーダー） • Ctrl（Windows）/ Command（macOS）を押しながらドラッグします。 ピークメーターをクリックしてクリアします。 • Discrete 8 Synergy Core User Manual Page 27...
-
Page 28: Main View
On/Off Button クリックするとハードウェアユニットの電源のオン/オフができます。 Device Menu ドロップダウンメニューをクリックして、接続されている Antelope Audio デバイスを切り替えます。 Antelope Launcher からデバイスごとに個別のコントロールパネルインスタンスを起動もできます。 Help Button クリックすると、次のヘルプウィンドウが開きます。 • Contact Tech Support (No Japanese) デバイスとソフトウェアの情報を表⽰ • アンテロープ登録ウィザードを起動 [ADMINISTRATION] ボタン • Minimize & Close Buttons クリックして、コントロールパネルアプリケーションを最⼩化または閉じます。 Discrete 8 Synergy Core User Manual Page 28... -
Page 29: Function Strip 2
と DAW のサンプルレートと⼀致することを確認してください。 Lock Indicator Discrete 4 Synergy Core が外部デバイス（ADAT など）にロックされているときに点灯します。 Session Menu ドロップダウンメニューをクリックして、セッションをロードします。セッションファイル（* .as）を保存およびロー ドするには、隣接する 「SAVE」 および 「LOAD」 ボタンを使⽤します。 「セッション」 は、コントロールパネル構成全体の完全な 「スナップショット」 です。セッションを保存するとき に、保存するコンポーネントを正確に選択し、[名前を付けて保存 (Save As) ] ボタンからセッションファイ ルを保存して共有することができます。セッションをロードするとき、セッションファイル（* .as）のコンピュータ ーを参照し、ロードするコンポーネントを選択できます。 Discrete 8 Synergy Core User Manual Page 29... -
Page 30: Settings Button
Click to change Talkback input from the internal mic to any microphone connected TBK Input to mic/line inputs A1 - A8. Click to send Talkback input to TBK HP1 Headphone output 1 (HP1). Discrete 8 Synergy Core User Manual Page 30... - Page 31 CPU overload, etc. For Windows users - click to launch the Discrete 8 Synergy Core USB ASIO Control Panel. The 'Buffer Settings' tab ASIO Settings lets you choose your preferred ASIO Buffer Size for an optimal balance between latency and performance.
-
Page 32: Preamps Strip
5.3.3. PREAMPS Strip 左端に「PREAMPS」と表⽰されています。Discrete 8 Synergy Core の A1 - A8 のラベルが貼られた 8 つのマイク / コンボイン プットのコントロールが含まれています。各⼊⼒には以下のコントロールがあります。 Gain Knob ノブをクリックしてドラッグするか、中央のテキストラベルをダブルクリックし、キーボードを使⽤して⼊⼒ゲイン を調整します。 ゲイン範囲は次のとおりです。 • Mic: -12dB - 64dB • Line: -6dB - 20dB • Hi-Z (inputs A1 and A2): 0dB - 40dB 48V Button (in mic mode) コンデンサーマイクの... -
Page 33: Input Selectors
ADAT audio inputs 1 - 16. Two channels of incoming S/PDIF stereo S/PDIF IN 1 - 2 digital audio. MUTE M Choose to mute this channel OSCILLATOR 1 - 2 Test signal from oscillator 1 or 2. Discrete 8 Synergy Core User Manual Page 33... -
Page 34: Afx Strip
⼊⼒ラベルの下のドロップダウンメニューをクリックして、⼯場出荷時のプリセットをロードします。 • [ADD NEW EFFECT] ボタンをクリックして、Synergy Core FX を選択してロードします。コント • ロールは右側のセクションに表⽰されます。 左側のセクションでは、クリックしてドラッグして FX の順序を変更できます。各エフェクトの横にあ • る [BP] ボタンを使⽤して、バイパスできます。 Ctrl キー（Windows）または Command キー（Mac）を押しながらドラッグして、⼩さいステッ • プでコントロールを調整します。 「How To」 ボタンは、インターネットブラウザで、Antelope Audio YouTube チャンネルのビデオチ • ュートリアルプレイリストを⽰します。 Discrete 8 Synergy Core User Manual Page 34... -
Page 35: Output Tabs
このタブには 4 つの 32 チャンネルのバーチャルミキサーが含まれています。 各チャンネルにオーディオインプットをアサインするにはインプットセレクターを、8 つのオーディオチャンネルに Synergy Core FX を適⽤するには「AFX」エリアをご利⽤ください。 オーディオインプットは 4 つのミキサー間で共有されます。ミキサーごとに異なる⼊⼒を持つことはできません が、Solo、Mute、Pan、Link、Volume コントロールはミキサーごとに個別に設定されているため、4 つの 別々のミックスを作成することができます。例えば、特定のオーディオインプットを 'HEADPHONES 1' ミッ クスに⼊れたいが、'MONITOR 2' ミックスには⼊れたくない場合、'MONITOR 2' ミキサーのチャンネルを サイレン ス（ミュート、フェーダーを下げるなど）するだけです。 マスターボリュームノブ、マスターピークメーター、AuraVerb、そしてミックスビューを 8 チャンネルから 32 チャン ネルに拡張するスイッチは下部にあります。それでは、AuraVerb をさらに詳しく⾒ていきましょう。 Discrete 8 Synergy Core User Manual Page 35... -
Page 36: Auraverb
5.3.6.1 AuraVerb AuraVerb は、特別な新しいアプローチと独⾃のアルゴリズムを使⽤して、豊かさと⾊を提供します。リバー ブには、8つの異なるコントロールがあり、「Color」 パラメーターを使⽤して、暗くなったテクスチャから明るい、 ジューシーな存在までのすべてを作成します。さらに、受賞歴のあるオーディオエンジニアおよびプロデューサー の Brian Vibberts による 24 のプリセットがあります。 AuraVerb は、ライブパフォーマンスとモニタリング⽤に設計されたセンドエフェクトです。ミキサーチャンネルの 「SEND」 ノブを回して、リバーブが適⽤されているのを聞きます。 「Returns」 エリアのフェーダーをドラッグして、モニターまたはヘッドフォン出⼒から AuraVerb を聞けます。 Discrete 8 Synergy Core User Manual Page 36... - Page 37 Parameters AuraVerb では次のパラメーターを使⽤できます。 Color カラーコントロールを使⽤すると、リバーブの全体的なトーンを調整できます。0 の場合、作成されたスペース は暗くなり、緑豊かなカーペットのようになります。100 では、リバーブが最も明るくなり、リードボーカルに 「シズル」 を加えることができます。 PreDelay ほとんどのリバーブに共通するプリディレイパラメータを使⽤すると、ソースとリバーブの開始の間に少しのスペ ースを作成できます。これは、リバーブからの最初の⾳に先⾏する遅延時間の量を制御することにより発⽣ します。このパラメータは、未処理の信号よりも後の時間に残響信号を配置するために使⽤されます。 このための⾃然な設定は、環境のサイズに基づいており、範囲は 0 - 32 ミリ秒です。曲のテンポや曲の 劇的なタイミングに関してこのパラメーターを微調整すると、ミックス内のリバーブの感触を設定するのに役 ⽴ちます。 Discrete 8 Synergy Core User Manual Page 37...
- Page 38 Early Reflection Gain すべての初期反射のリニアゲイン値です。これらの反射は、低いレベルに設定すると知覚的に直接⾳とグ ループ化され、増加するとトラックをうまく太くすることができます。 Late Reflection Delay AuraVerb は仮想空間の側壁と天井からの反射エネルギーを計算します。Late Reflection Delay は、 これらの反射バーストのディレイを制御し、エコーを作成するか、シミュレートされた⾳響空間の空間的印象 をサポートします。 Discrete 8 Synergy Core User Manual Page 38...
- Page 39 Richness Richness は、リバーブのエンベロープとニュアンスの減衰の複雑さを制御します。 0 では、減衰が少なくな り、減衰が明るくなります。この⾳は軽いか⾵通しが良いですが、豊かさを増すことにより、⾳に広がり感を 加え、低周波数のリバーブ時間をスムーズに増やすことができます。 Reverb Time Reverb Time は減衰の⻑さを制御し、Room Size は仮想空間の⼨法を増加させます。 知覚される減 衰時間は、⾼周波数コンテンツを多く含むソースのリッチネスとカラーの影響も受けます。 ⼀般的に、スペ ースのサイズが⼤きくなると、リバーブ時間も⻑くなります。 リバーブ時間を 50％ に設定すると、すべての部屋のサイズで⾃然な響きの尾が得られます。興味深い⼤ きなスペースや微妙なアンビエンスリバーブは、[Room Size] パラメーターに対してリバーブタイムを異常に⾼ くまたは低く設定することで作成できます。 Discrete 8 Synergy Core User Manual Page 39...
- Page 40 Room Size 仮想空間のサイズを増加させます。 Reverb Level これはリバーブの出⼒レベルコントロールです。 AuraVerb の⼊⼒は Mixer 1のチャンネルの Send ノブに割 り当てられているため、Send コントロールからチャンネルの⾳量レベルを調整し、Reverb Level を使⽤し てマスターバスのリバーブの量を調整することをお勧めします。 Discrete 8 Synergy Core User Manual Page 40...
- Page 41 REVERB FX ON/OFF Switch AuraVerb を有効または無効にします。 Preset Manager プリセットマネージャーを使⽤すると、プリセットを保存およびロードできます。ドロップダウンメニューを使⽤し て、プリセットを選択します。 「S」 ボタンを使⽤してプリセットを保存します。「L」 ボタンを使⽤してプリセッ トをロードします。 Discrete 8 Synergy Core User Manual Page 41...
- Page 42 DIGITAL OUTS このタブでは、利⽤可能なすべてのオーディオ⼊⼒を ADAT および S/PDIF デジタル出⼒にルーティングで きます。各 ADAT および S/PDIF 出⼒チャンネルには、専⽤の⼊⼒セレクターとピークメーターがあります。 ANALOG OUTS このタブでは、利⽤可能なすべてのオーディオ⼊⼒をラインおよび REAMP 出⼒にルーティングできます。各 ラインと REAMP 出⼒には、専⽤の⼊⼒セレクター、ピークメーター、およびトリムノブがあります。 Discrete 8 Synergy Core User Manual Page 42...
- Page 43 PLAY] ⼊⼒をチャンネルに割り当てると、「FROM DAW」 にピークメーターが表⽰されます。これは、 [COMPUTER PLAY] 1 – 16 ⼊⼒が DAW 出⼒ 1 – 16 からオーディオを受信するためです。 したがって、DAW からアナログおよびデジタル出⼒、または Synergy Core FX にオーディオトラックを送信 する場合 - このトラックを出⼒ 1 - 16 に割り当て、コントロールパネルに戻り [COMPUTER PLAY] を割 り当てます。好きな場所に同じ番号を⼊⼒してください。 Discrete 8 Synergy Core User Manual Page 43...
-
Page 44: Guitar Amps & Cabs
2. コントロールパネルを開き、「PREAMPS」 の左端の領域に移動します。エレキギターのアイコンが表⽰さ れるまで、⾳量インジケータの右側にある中央のシンボルをクリックします。 3. 「AFX」 エリアの上にある⼊⼒セレクターをクリックし、メニューから [PREAMPS] > [PREAMP 1] を選 択します。 4. ⼊⼒セレクターの下の 「AFX」 エリアをクリックして、Synergy Core FX Rack を起動します。[ADD NEW EFFECT] をクリックして、メニューからギターアンプとキャビネットを選択します。 どこから始めればよいかわからない場合は、[Modern (US)] アンプと [Modern 4 x 12] キャビネットの組 み合わせが、素晴らしいモダンなロック/メタルリグになります。 Discrete 8 Synergy Core User Manual Page 44... - Page 45 [45° Mic] ノブをクリックして回すと、スピーカーコーンから 45 度の⾓度に配置された追加のマイク • からの信号がミックスインされます。 [ReSPiRe] ボタンをクリックして、Overloud のシムモジョを有効にします。⾔い換えれば、 • ReSPiRe テクノロジーを使⽤すると、キャビネットのリアルな応答と、ミックスに収まるように最適 化された処理済みバージョンとを切り替えて、他の楽器との周波数重複を回避できます。 [HPF] ボタンをクリックして、プリセットのハイパスフィルターを有効にします。（低域が過剰になり • ます） [LPF] ボタンをクリックして、プリセットローパスフィルターを使⽤します。（調⼦の粗い⾳または甲 • ⾼い⾳） [BP] ボタンをクリックして、バイパスします。 • メモ: Synergy Core のキャビを無効にして、お好みの IR ローダーで DAW のカスタムギターキャビネット IR を使⽤できます。 Discrete 8 Synergy Core User Manual Page 45...
-
Page 46: Software Re-Amping
1. DAW を開き、DI をトラックに配置し、出⼒ 1 - 16 のいずれかに割り当てます。 DAW 出⼒ ＝ COMPUTER PLAY 2. コントロールパネルを開き、「DAW」 タブをクリックします。 チャンネル 1 ー 4 の⼊⼒セレクターをクリック し、DAW 出⼒と同じ番号の [COMPUTER] ⼊⼒を選択します。 3. AFX エリア内をクリックして、FX ラックからアンプ、キャビネット、FX を積み重ねます。 4. DAW で新しいトラックを作成し、ライブモニタリングを有効にします。正しい⼊⼒チャンネル（出⼒チャ ンネルと同じ番号）を割り当て、トランスポートコントロールで 「再⽣」 を押します。リアンプされたトラックが 聞こえ、録⾳できるはずです。 Discrete 8 Synergy Core User Manual Page 46... -
Page 47: Edge & Verge Mic Emulations
7. EDGE & VERGE MIC EMULATIONS Edge＆Verge マイクエミュレーションは、Antelope Audio Edge＆Verge モデリングマイクのみで使⽤す ることを⽬的としています。他のマイクで最適な（または使⽤可能な）結果を保証することはできません。 7.1 マイクモデリング⼊⾨ フロントパネルの HP1にヘッドフォンを接続します。Antelope Audio Edge または Verge モデリングマイク をプリアンプ/コンボ⼊⼒に接続します。この例では、⼊⼒ A1 と A2 に接続されている Edge Duo を使⽤ しています。 1. コントロールパネルを開き、PREAMPS ⾏から左端のプリアンプに移動します。 「AFX」 エリアの上にあ る⼊⼒セレクターをクリックし、メニューから PREAMPS > PREAMP 1 を選択します。... - Page 48 マイクエミュレーションを使う [マイクエミュレーション] ウィンドウで、ダイヤルを回転させ、使⽤可能なエミュレーションにアクセスします。 以下は、各 Antelope Audio モデリングマイクでマイクエミュレーションを使⽤するためのガイドです。 7.3. Edge Solo Edge Solo のマイクエミュレーションウィンドウ 右側のドロップダウンメニューからマイクエミュレーションを選択します。 • [Phase Invert] のダイヤルをクリックして回し、マイクの極性を反転できます。 • [48V] スイッチを クリック＆ドラッグ し、ファンタム電源をオン/オフできます。 • Discrete 8 Synergy Core User Manual Page 48...
- Page 49 Edge Solo の [PREAMP] を任意の出⼒にルーティングして、「ドライ」 オーディオをモニターしつつ • DAW へ信号を送り、録⾳できます。 Edge Solo の [EMU MIC]（PREAMP ⼊⼒と同じ番号）を任意の出⼒にルーティングして、 • 「マイクエミュレーション」 オーディオをモニターしつつ、DAW へ信号を送り、録⾳できます。 [PREAMP] および [EMU MIC] チャンネルを異なる出⼒にルーティングし、録⾳またはモニターし • て、「ドライ」 と 「マイクエミュレーション」 の両⽅のオーディオを DAW 上で取得できます。 の製品について詳しい情報は製品ページをご確認ください。こちら Edge Solo Discrete 8 Synergy Core User Manual Page 49...
- Page 50 中央のドロップダウンメニューからマイクエミュレーションを選択します。 • [Phase Invert] ダイヤルをクリックして回し、マイクの極性を反転できます。 • [48V] スイッチをクリック＆ドラッグし、ファンタム電源をオン/オフできます。 • [Channel Swap] ダイヤルをクリックして回し、Edge Duo の 2 ⼊⼒を切り替えできます。 • [Pattern] ノブをクリックして回し、極性パターンを調整します。⼀部のマイクモデルには、固定ま • たは制限された極性パターン調整があります。 Edge Duo のレコーディングとモニタリング Edge Duo はデュアルメンブレーンコンデンサーマイクです。デュアルメンブレーン付きのカプセルが1つあり、Y- XLR ケーブル（付属）、各メンブレーンに1つの XLR コネクタで接続します。左（⽩）コネクターは前⾯の ダイヤフラムで、右（⾚）コネクターは後⾯のダイヤフラムです。 Discrete 8 Synergy Core User Manual Page 50...
- Page 51 DAW の⼊⼒ 1 – 16 から録⾳します。 Edge Duo をモデリングマイクとして使⽤する 「Edge Duo」 マイクエミュレーションが有効になっていることを確認します。Edge Duo が占有する [PREAMP] ⼊⼒に対応する [MIC EMU] ⼊⼒を、DAW の⼊⼒ 1 - 16 からモニタリングおよび録⾳す るための⽬的の出⼒にルーティングします。 ドライシグナルとマイクエミュレーションシグナルを録⾳、モニターする Edge Duo では、「ドライ」 および 「マイクエミュレーション」 オーディオのモニタリングと録⾳は、4つの同時モ ノ信号（2つの 「ドライ」 トラックと2つの 「マイクエミュレーション」 トラック）を同時に処理することを意味し Discrete 8 Synergy Core User Manual Page 51...
- Page 52 ます。「ドライ」 オーディオは [PREAMP] ⼊⼒から発⽣し、「マイクエミュレーション」 オーディオは [MIC EMU] 出⼒から発⽣します。任意の場所にルーティングし、DAW の⼊⼒ 1 - 16 から録⾳します。 Edge Duo の製品について詳しい情報は製品ページをご確認ください。こちら Discrete 8 Synergy Core User Manual Page 52...
- Page 53 能な構成は次のとおりです。 1. Top Head – Front Membrane. 2. Top Head – Rear Membrane. 3. Bottom Head – Front Membrane. 4. Bottom Head – Rear Membrane. デュアルメンブレーン（回転可能）コンデンサーマイクとして使⽤する。 上部および下部ヘッドのいずれか（または両⽅）の 2 つの XLR を対応するケーブルで接続します。可能 な構成は次のとおりです。 Discrete 8 Synergy Core User Manual Page 53...
- Page 54 5. Top Head – Rear Membrane. Bottom Head – Front Membrane. 6. Top Head – Rear Membrane. Bottom Head – Rear Membrane. クアッドメンブレーン回転式コンデンサーマイクとしてしようする。 両⽅のヘッドのすべての XLR を対応するケーブルで接続します。これは Edge Quadro マイクエミュレーショ ン唯⼀のオプションです。 Edge Quadro のマイクエミュレーションウィンドウ Discrete 8 Synergy Core User Manual Page 54...
- Page 55 Edge Quadro のレコーディングとモニタリング Edge Quadro の 360 度録⾳とデュアルエミュレーション機能を最⼤限に活⽤することは、マイクが4つの 物理マイクプリアンプ⼊⼒と4つの [MIC EMU] 仮想出⼒を占有することを意味します。 Edge Quadro で 「ドライ」 および 「マイクエミュレーション」 オーディオを同時にモニター/録⾳するには、8つ のモノラルトラックを同時に処理する必要があります。トップヘッドから2つの 「ドライ」、ボトムヘッドから2つ の 「ドライ」、2つの 「マイクエミュレーション1」 と2つの 「マイクエミュレーション2。 ⾮常に多くの信号を使⽤できるため、ルーティングと処理の可能性は広がります。 マニュアルを書き留めて、 スキルと創造性を探ってください。 Edge Duo の製品について詳しい情報は製品ページをご確認ください。 こちら Discrete 8 Synergy Core User Manual Page 55...
- Page 56 7.6. Verge Verge は、Edge Solo と同じくらい使いやすい⼩型のダイアフラムコンデンサーマイクです。⾼い⾳圧レベ ルを処理する能⼒により、狭いスペースでの位置決めや、ドラムキットなどの⾮常に⼤きな⾳源の録⾳に 適しています。 Verge Mic のマイクエミュレーションウィンドウ 右側のドロップダウンメニューからマイクエミュレーションを選択します。 • [Phase Invert] ダイヤルをクリックして回し、マイクの極性を反転できます。 • [48V] スイッチをクリック＆ドラッグし、ファンタム電源をオン/オフできます。 • Verge のレコーディングとモニタリング Verge は、単⼀指向の⼩型ダイアフラムコンデンサーマイクです。これは、マイクが 1 つの物理的なマイクプ リアンプ⼊⼒と 1 つの [MIC EMU] 仮想出⼒を占有することを意味します。 Discrete 8 Synergy Core User Manual Page 56...
- Page 57 Verge の [PREAMP] ⼊⼒を任意の出⼒にルーティングして、「ドライ」 オーディオをモニターします。 • Verge の [EMU MIC] 出⼒（PREAMP ⼊⼒と同じ番号）を⼈気の出⼒にルーティングして、 • 「マイクエミュレーション」 オーディオをモニターします。 [PREAMP] ブロックと [EMU MIC] ブロックを任意の出⼒にルーティングして、「ドライ」 と 「マイク • エミュレーション」 の両⽅のオーディオをモニターおよび記録します。 DAW の⼊⼒ 1 – 16 へ録⾳します。 • Verge の製品について詳しい情報は製品ページをご確認ください。 こちら Discrete 8 Synergy Core User Manual Page 57...
- Page 58 注意: 電⼦メールが受信ボックスに届かない場合は、「スパム」 フォルダーと 「迷惑メール」 フォルダーを確 認してください。 のログインページから⾃分のアカウントへログインして Claim features に 移動し、 antelopeaudio.com 購⼊した Claim Code を認証してください。 2. Antelope Launcher を開き、「Plug-ins」 ボタンをクリックします。 「AFX2DAW」 の最新バージョン をダウンロードしてインストールします。 3. Discrete 4 Synergy コアコントロールパネルを起動します。 4. [？] ボタンをクリックし、[ADMINISTRATION] をクリックします。先程 Claim Code を登録したアカ ウント情報でログインし、「Continue」 をクリックします。 Discrete 8 Synergy Core User Manual...
- Page 59 「SAVE」ボタンと「LOAD」ボタンを使⽤して、FX チェーンを保存します。 • [BP ALL] および [DEL ALL] ボタンを使⽤して、現在ラックにあるすべての FX をバイパスまたは • クリアします。 これらのボタンの下のドロップダウンメニューを使⽤して、プリセットをロードします。 • 左側の各エフェクトの横には、個別の [BP]（バイパス）ボタンがあります。 • Command/Ctrl キーを押しながら FX パラメーターをクリック＆ドラッグで少しずつ調整できます。 • メモ: DAW セッションで開いているすべての AFX2DAW ウィンドウを閉じれば、CPU を使⽤してピークメー ターの動きをアニメーションする必要がなくなり、完全に CPU フリーになります。 Discrete 8 Synergy Core User Manual Page 59...
- Page 60 This is done in a Master - Slave arrangement where the Master device "clocks" the Slave device with its timing reference signal. To set up the Discrete 8 Synergy Core as a Master clock, connect Word Clock Out 1 or 2 to the Slave device's Word Clock In using a standard BNC cable.
- Page 61 10. CUSTOMER SUPPORT INFORMATION Antelope Audio Customer Support can be reached by the following means: Online Visit support.antelopeaudio.com Phone US time: 12AM (midnight) – 8PM (CST), Monday – Friday US Phone Number: (916) 238-1643 European time: 6AM – 2AM (GMT), Monday – Friday.
- Page 62 RMA number first, as the device will be returned and not serviced. How do I get an RMA number? The Antelope Audio Customer Support team is in charge of issuing RMA numbers. Visit support.antelopeaudio.com and get in touch.
- Page 63 The shipping costs are covered by the owner of the product. Antelope Audio will not cover any local customs charges. We recommend using a courier service of your choice (e.g. DHL, UPS, FedEx). The...
- Page 64 Antelope Audio cannot be held responsible for undelivered packages – lost or damaged on the way to the Antelope Audio HQ. For damage claims, please contact your shipping service provider of choice. Antelope Audio cannot cover any repair costs for product damages due to poor packaging.
- Page 65 This warranty provides you with specific legal rights, and you may have additional rights that vary under local laws. In general, this warranty means your Antelope Audio hardware product will operate in accordance with published technical specifications, as specified by its data-sheet, and in the operating environment for which it was intended for the length of the warranty period.
- Page 66 3) to refund the price paid. Should Antelope Audio decide to refund the price paid, it may deduct from the paid Product’s price any damages caused to the Product; where, within fourteen (14) days of the expiration of the warranty period,(i) Antelope Audio has received written notice of any nonconformity;(ii) after Antelope Audio’s written...
- Page 67 An obsolete or discontinued product will be repaired or replaced with the same product if available. If Antelope Audio is unable to replace your obsolete or discontinued product with the same product, Antelope Audio will replace the obsolete or discontinued product, in its sole discretion, with a product having similar function and capacity.
- Page 68 ASSUME FOR IT ANY OTHER LIABILITY IN CONNECTION WITH ITS PRODUCTS. Data Recovery In the event of data loss using Antelope Audio storage devices, Antelope Audio is not responsible for backing up or recovering any data that you may have lost.
- Page 69 (ii) A valid proof of purchase is required for RMA processing (i.e. receipt, invoice, etc). Antelope Audio will provide you with the RMA number within 2 working days as of the claim submission date. Discrete 8 Synergy Core User Manual...
- Page 70 Company information Antelope Audio is the trade name, under which the company Elektrosfera ltd., registered under the legislation of the Republic of Bulgaria with UIN: 131052590, is doing business and is worldwide known. Elsewhere in this document where the trade name Antelope Audio is used shall refer to Elektrosfera ltd., with address of management: Tsarigradsko...
- Page 71 Discrete 8 Synergy Core User Manual Page 71...
- Page 72 Never operate the unit without this earth connection. • DC power supply cable should be routed so that it is not likely to be walked on or squeezed by items placed upon or against it. Discrete 8 Synergy Core User Manual Page 72...
- Page 73 Max Gain: 65 dB Dynamic Range: 130 dB D/A Monitor Converter THD + N: -115 dB A/D Converter Dynamic Range: 121 dB THD + N: -112 dB D/A Converters (Line Out) Dynamic Range: 118dB Discrete 8 Synergy Core User Manual Page 73...
- Page 74 3 x Outputs @ 75 Ohms 3Vpp on BNC 32 – 192kHz 4th Generation Acoustically Focused Clocking System Clocking & Jitter Management 64-bit DDS Sample Rates (kHz) 32, 44.1, 48, 88.2, 96, 176.4, 192 Discrete 8 Synergy Core User Manual Page 74...
