Model:
16008600770

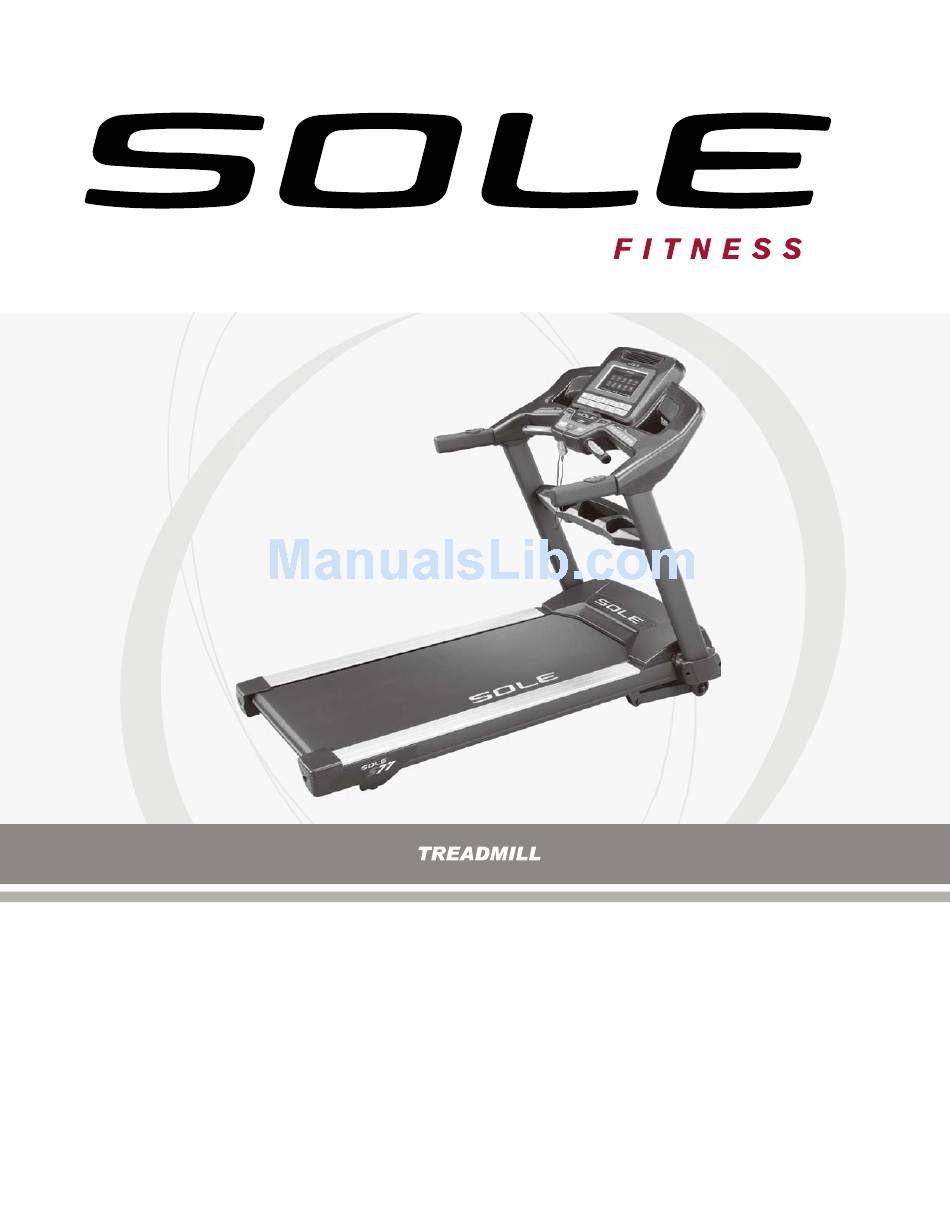

OWNER'S MANUAL
PLEASE CAREFULLY READ THIS ENTIRE MANUAL BEFORE
OPERATING YOUR NEW TREADMILL!

customerservice@dyaco.ca


1

Dyaco Canada Inc. 2016

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 16008600770 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sole Fitness 16008600770

Summary of Contents for Sole Fitness 16008600770

  • Page 1                                     Model: 16008600770   OWNER’S MANUAL PLEASE CAREFULLY READ THIS ENTIRE MANUAL BEFORE OPERATING YOUR NEW TREADMILL!   customerservice@dyaco.ca       Dyaco Canada Inc. 2016 ...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS             Product Registration                                                                                                             3      4   Important Safety Instructions       5   Important Electrical Instructions       6   Important Operation Instructions       Assembly Instructions                                                                                                              10       14   Transportation Instructions       Operation of Your New Treadmill   15    Bluetooth® Connectivity   19    ...

  • Page 3: Product Registration

                  CONGRATULATIONS ON YOUR NEW TREADMILL AND WELCOME TO THE SOLE FAMILY!    Thank you for your purchase of the Sole treadmill from Dyaco Canada Inc. Your new treadmill has been  manufactured by one of the leading fitness manufacturers in the world and is backed by one of the most  comprehensive warranties available. Dyaco Canada Inc. will do all we can to make your ownership experience as  pleasant as possible for many years to come.    If you have any questions about your new Sole product or questions about the warranty contact Dyaco Canada  Inc. at 1‐888‐707‐1880.    Please take a moment at this time to record below the name of the dealer, their telephone number, and the  date of purchase for easy contact in the future. We appreciate your confidence in SOLE and we will always  remember that you are the reason that we are in business. Please complete and mail your registration card  today and enjoy your new treadmill.      Yours in Health,  Dyaco Canada Inc.      Name of Dealer      Telephone Number of Dealer      Purchase Date        PRODUCT REGISTRATION    RECORD YOUR SERIAL NUMBER  Please record the Serial Number of this fitness product in the space provided below.       ...

  • Page 4: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS   WARNING ‐ Read all instructions before using this appliance.  DANGER ‐ To reduce the risk of electric shock disconnect your SOLE treadmill from the electrical  outlet prior to cleaning and/or service work.  WARNING ‐ To reduce the risk of burns, fire, electric shock, or injury to persons, install the  treadmill on a flat level surface with access to  a 110‐volt, 15‐amp grounded outlet with only the  treadmill plugged into the circuit.    DO NOT USE AN EXTENSION CORD UNLESS IT IS A 14 AWG OR BETTER, WITH ONLY  ONE OUTLET ON THE END: DO NOT ATTEMPT TO DISABLE THE GROUNDED PLUG BY  USING IMPROPER ADAPTERS, OR IN ANY WAY MODIFY THE CORD SET.  A serious shock or fire hazard may result along with computer malfunctions. See Grounding Instructions, page 5.     Do not operate treadmill on deeply padded, plush or shag carpet. Damage to both carpet  and treadmill may result.   Do not block the rear of the treadmill. Provide a minimum of 3 1/2 feet clearance between  the rear of the treadmill and any fixed object.   Keep children under the age of 13 away from this machine. There are obvious pinch points  and other caution areas that can cause harm.   Keep hands away from all moving parts.   Never operate the treadmill if it has a damaged cord or plug. If the treadmill is not  working properly, call your dealer.   Keep the cord away from heated surfaces.   Do not operate where aerosol spray products are being used or where oxygen is being  administered. Sparks from the motor may ignite a highly gaseous environment.   Never drop or insert any object into any openings.   Do not use outdoors.   To disconnect, turn all controls to the off position, remove tether cord, then remove the  plug from the outlet.   Do not attempt to use your treadmill for any purpose other than for the purpose it is ...

  • Page 5: Important Electrical Instructions

    IMPORTANT ELECTRICAL INSTRUCTIONS   WARNING!   NEVER use a ground fault circuit interrupt (GFCI) wall outlet with this treadmill. As with any  appliance with a large motor, the GFCI will trip often. Route the power cord away from any moving  part of the treadmill including the elevation mechanism and transport wheels.  NEVER remove any cover without first disconnecting AC power.  If voltage varies by ten percent (10%) or more, the performance of your treadmill may be  affected. Such conditions are not covered under your warranty. If you suspect the voltage is  low, contact your local power company or a licensed electrician for proper testing.  NEVER expose this treadmill to rain or moisture. This product is NOT designed for use outdoors,  near a pool or spa, or in any other high humidity environment. The maximum operating  temperature specification is 40 degrees c, and humidity is 95% non‐condensing (no water drops  forming on surfaces).  Circuit Breakers: Some circuit breakers used in homes are not rated for high inrush currents, (ARC  fault breakers are one example) that can occur when a treadmill is first turned on or even during  use. If your treadmill is tripping the house circuit breaker (even though it is the proper current  rating) but the circuit breaker on the treadmill itself does not trip, you will need to replace the  home breaker with a high inrush type. This is not a warranty defect. This is a condition we as a  manufacture have no ability to control. This part is available through most electrical supply stores.  Examples:  Grainger part # 1D237, or available online at www.squared.com part # QO120HM.    GROUNDING INSTRUCTIONS  This product must be grounded. If the treadmill should malfunction or breakdown, grounding  provides a path of least resistance for electric current, reducing the risk of electric shock. This  product is equipped with a cord having an equipment‐grounding plug. The plug must be plugged  into an appropriate outlet that is properly installed and grounded in accordance with all local codes  and ordinances.  DANGER ‐ Improper connection of the equipment‐grounding conductor can result in a risk  of electric shock. Check with a qualified electrician or serviceman if you are in doubt as to  whether the product is properly grounded. Do not modify the plug provided with the  product if it will not fit the outlet; have a proper outlet installed by a qualified electrician.  This product is for use on a nominal 110‐volt circuit, and has a grounding plug that looks like the  plug illustrated below. A temporary adapter that looks like the adapter illustrated below may be  used to connect this plug to a 2‐pole receptacle as shown below if a properly grounded outlet is  not available. The temporary adapter should be used only until a properly grounded outlet,  (shown below) can be installed by a qualified electrician. The green colored rigid ear‐  lug, or the like, extending  from the adapter, must be ...

  • Page 6: Important Operation Instructions

    IMPORTANT OPERATION INSTRUCTIONS    NEVER operate this treadmill without reading and completely understanding the results of  any operational change you request from the computer.   Understand that changes in speed and incline do not occur immediately. Set your desired  speed on the computer console and release the adjustment key. The computer will obey the  command gradually.   NEVER use your treadmill during an electrical storm. Surges may occur in your household  power supply that could damage treadmill components. Unplug the treadmill during an  electrical storm as a precaution.   Use caution while participating in other activities while walking on your treadmill; such as  watching television, reading, etc. These distractions may cause you to lose balance or stray  from walking in the center of the belt; which may result in serious injury.   NEVER mount or dismount the treadmill while the belt is moving. SOLE treadmills start at a  very low speed and it is unnecessary to straddle the belt during start up. Simply standing on  the belt during slow acceleration is proper after you have learned to operate the unit.   Always hold on to a handrail or hand bar while making control changes (incline, speed, etc.).   Do not use excessive pressure on console control keys. They are precision set to function  properly with little finger pressure. Pushing harder is not going to make the unit go faster or  slower. If you feel the buttons are not functioning properly with normal pressure contact your  SOLE dealer.    IMPORTANT SAFETY INSTRUCTIONS  A safety tether cord is provided with this unit and should be used at all times. It is for your safety  should you fall or move too far back on the tread‐belt. Pulling this safety tether cord will stop  tread‐belt movement.    To Use:  1.    Place the safety key into position on the console control head. Your treadmill will not start  and operate without this. Removing the safety key also secures the treadmill from unau‐  thorized use.    2.   ...
  • Page 7     PREVENTATIVE MAINTENANCE CHART        Vacuum Under          Motor Cover &  Clean & Inspect Deck  Lubricate Deck  Inspect Belt Tracking    Check Wiring  for Lubrication  (Every 90 hours  (Monthly) Adjust if  Date  (Every Other  (Every Other Month)  or sooner if dry)  necessary  Month)                               ...
  • Page 8 S77 ASSEMBLY PACK CHECKLIST   3   HARDWARE STEP 3          #79. 3/8" x 1.5T   #86. Ø10 x 2.0T   #100. 5/16" x 3/4"      Flat Washer (6 pcs)  Split Washer (6 pcs)  Button Head Socket        Bolt (4 pcs)                #123. 3/8" x 2‐1/2"  #124. Ø8 x 1.5T      Button Head Socket  Curved Washer (4 pcs)    Bolt (6 pcs)    5  HARDWARE STEP  5   ...
  • Page 9 7  HARDWARE STEP 7             #100. 5/16" x 3/4"  # 62 . Safety Key     Button Head Socket      Bolt (4 pcs)  8  HARDWARE STEP 8         #127. M5 x 10mm      Phillips Head Screw     (4 pcs)          ASSEMBLY TOOLS          ...

  • Page 10: Assembly Instructions

    S77 ASSEMBLY INSTRUCTIONS   1  ASSEMBLY STEP 1                                1. Remove the treadmill from the carton and position it aside on a    smooth, level floor. The rear should be at least 3’ from any wall.             2    ASSEMBLY STEP 2                    ...
  • Page 11     3    ASSEMBLY STEP 3 HARDWARE STEP 3      #79. 3/8"x 1.5T   Flat Washer (6 pcs)  #86. Ø10 x 2.0T     Split Washer (6 pcs)    #100. 5/16" x 3/4"    Button Head Socket    Bolt (4 pcs)    #123. 3/8" x 2‐1/2"    Button Head Socket      Bolt (6 pcs)    #124. Ø8 x 1.5T     Curved Washer (4 pcs)                  1.  Attach the left (5) and right (4) Upright Tubes and accompanying  brackets (7 Left Side & 8 Right Side) to the base frame with three ...
  • Page 12     5  ASSEMBLY STEP 5 HARDWARE STEP 5    #86. Ø10 x 2.0T   Split Washer (4 pcs)  #91. 3/8" x 1‐3/4"    Button Head Socket        Bolt (4 pcs)                          1.  Attach the Console Assembly (36) onto the uprights (5 & 4) with  two Button Head Socket Bolts (91) and two Split Washers (86)  on each side. Completely tighten using the M6 Allen Wrench  (104).  6  ASSEMBLY STEP 6 HARDWARE STEP 6    #125. 3.5 x 16mm   Sheet Metal Screw   (6 pcs)     ...
  • Page 13     7    ASSEMBLY STEP 7 HARDWARE STEP 7    #100. 5/16" x 3/4"  Button Head Socket  Bolt (4 pcs)    #62. Safety Key                        1. Attach the Support tube (3) between the upright tubes (4 & 5)  with four Button Head Socket Bolts (100). Tighten bolts firmly.  2. Place the Beverage Holder (120) on top of the Support tube (3) as  shown in the illustration.  3. Place the safety key (62) in between the Start and Stop buttons (if  it isn’t already attached). The treadmill will not function without  this in place.  4. Check to make sure all bolts and screws are completely tightened.      8    ASSEMBLY STEP 8   ...

  • Page 14: Transportation Instructions

    TRANSPORTATION INSTRUCTIONS  Carefully lift the treadmill at the rear roller area, grasping the two side end caps, and roll the treadmill away.                   customerservice@dyaco.ca   Dyaco Canada Inc. 2016   ...

  • Page 15: Operation Of Your New Treadmill

    OPERATION OF YOUR TREADMILL     GETTING FAMILIAR WITH THE CONTROL PANEL   S77 CONSOLE         SPEAKER COOLING FANS           CONTROL KEYS       INCLINE KEYS  SPEED QUICK KEYS     AUDIO IN JACK    HEADPHONE JACK   (MP3, CD, OR    SMARTPHONE)          CONTACT HEART      RATE SENSORS  ...
  • Page 16 QUICK‐START OPERATION  Attach the Safety Key to wake display up (if not already on).   Press the Start key to begin belt movement then adjust to the desired speed using the Speed  ▲ ▼    /     keys (console or handgrip). You may also use the Quick speed keys 2, 3, 4, 5, 7, 9 or 12  to adjust the speed.  To slow tread‐belt press and hold the Slow key (console or handgrip) to the desired speed.  You may also press the quick speed adjust keys, 2 through 12.  To stop the tread‐belt press Stop key or pull away Safety Key.        PAUSE/STOP/RESET FEATURE  When the treadmill is running the pause feature may be utilized by pressing the red Stop  key  once. This will slowly decelerate the tread‐belt to a stop. The incline will go to zero percent.  The Time, Distance and Calorie readings will hold while the unit is in the pause mode. After 5  minutes the display will reset and return to the start‐up screen.  To resume your exercise, when in Pause mode, press the Start key. The speed and incline will  return to their previous setting.   Pause is executed when the Stop button is pressed once. If the Stop button is pressed a  second time, the program will end and a workout summary will be displayed. If the Stop  button is pressed a third time, the console will return to the idle mode (start‐up) screen. If  the Stop button is held down for more than 3 seconds the console will reset.  INCLINE FEATURE   Incline may be adjusted anytime after belt movement.    Press and hold the Incline▲/▼ keys (console or handgrip) to achieve desired level of effort.  You may also choose a more rapid increase / decrease by selecting desired key, 1, 3, 5, 7, 9, 12  and 15 on the left side of the console (incline).   The Incline Window display will indicate incline position as adjustments are made.    customerservice@dyaco.ca  ...
  • Page 17 DOT MATRIX CENTER DISPLAY    Eighteen columns of dots, 8 high for the S77 indicate each  segment of a workout. The dots are only to show an  approximate level (speed/incline) of effort. They do not  necessarily indicate a specific value only an approximate  percent to compare levels of intensity. In operation, the  speed/incline dot matrix window will build a profile “picture”  as values are changed during a workout.    When the word “SPEED” is lit above or below the dot matrix  it indicates that the speed profile is being displayed and  when “INCLINE” is lit the incline profile is being displayed.      You may switch the speed or incline dot matrix profile shown by pressing the Enter button.  Pressing the Enter button a second time will switch it back to the previous profile. Pressing it a  third time will automatically alternate the Speed and Incline profile views.      CALORIE DISPLAY  Displays the cumulative calories burned at any given time during your workout.  Note: This is only a rough guide used for comparison of different exercise sessions, which cannot be  used for medical purposes.    There is an Audio Input Jack ( ) on the front of the console and built‐in speakers. You may  plug any low‐level audio source signal into this port. Audio sources include MP3, iPod, portable  radio, CD player or even a TV or computer audio signal. There is an audio patch cable included to  and also a headphone jack ( ) for private listening.  customerservice@dyaco.ca       Dyaco Canada Inc. 2016 ...
  • Page 18 PULSE FEATURE  The Pulse (Heart Rate) Window will display your current heart rate in beats per minute during the  workout. You must use both stainless steel sensors on the front cross bar to display your pulse or  wear the wireless chest strap. The pulse value will display anytime the upper display is receiving a  pulse signal.                                                   TURNING OFF TREADMILL  1.    The display will automatically turn off – go to sleep ‐ after 30 minutes of inactivity when in the  Pause / Stop mode. Almost all power for the treadmill will be off except for some circuits that  are needed to detect if any key is pressed, indicating the console should “wake up”. When the  console is “asleep” the treadmill draws very little power, about as much as your television  when it is turned off.  2.    Removing the Safety Key is similar to entering “sleep” mode. Turning off the main power  switch in the front of the treadmill will completely remove any power.     ...

  • Page 19: Bluetooth® Connectivity

      New Sole App to be used in conjunction with select Apple & Android devices!    In order to help you achieve your exercise goals, Sole has added an exciting new feature to all of our  ® products. Your new exercise machine comes equipped with a Bluetooth  transceiver that will allow  it to interact with selected phones or tablet computers via the Sole Fitness App.   Just download the free Sole Fitness App from the Apple Store or Google Play, and then follow the  instructions in the App to sync with your exercise machine. This allows you to view current workout  data in three different Display screens on your device. Easily switch back and forth from the  workout display view to internet/social media/email sites via icons on the display screen. When your  workout is finished, the data is automatically saved to the built‐in personal calendar for future  reference.   Our new Sole Fitness App also allows you to sync your workout data with one of many fitness cloud  sites we support: iHealth, MapMyFitness, Record, MyFitnessPal or Fitbit.  Syncing the App with your exercise machine:   After downloading the App, make sure Bluetooth® is enabled on your device, then click the icon in  the top left corner to search for Sole equipment.    After the equipment is detected, click Connect. When the App and equipment are synced, the  Bluetooth® icon on the equipment’s console will light up. You may now start using your new Sole  product!  *Note: Your device will need to be running on a minimum operating system of iOS 7 or Android 4.4  for the Sole Fitness App to operate properly.      customerservice@dyaco.ca       Dyaco Canada Inc. 2016 ...

  • Page 20: Programmable Features

    PROGRAMMABLE FEATURES   The S77 have ten built‐in programs: one Manual program, five preset profiles, two user  defined  programs (U1 & U2) and two Heart Rate programs (HR1 & HR2).    PRESET PROGRAMS   Hill  The Hill program simulates going up and down a hill. The workload will steadily increase and then decrease   during the program.      S77 SPEED         S77 INCLINE        Fat Burn  The Fat Burn program is designed, as the name implies, to maximize the burning of fat. There are many  schools of thought on the best way to burn fat but most experts agree that a lower exertion level that stays at  a steady workload is the best. The absolute best way to burn fat is to keep your heart rate at around 60% to  70% of its maximum potential. This program does not use heart rate but simulates a lower, steady exertion  workout.      S77 SPEED        S77 INCLINE            Cardio  The Cardio program is designed to increase your cardiovascular function and endurance. This is exercise for  your heart and lungs. It will build up your heart muscle and increase blood flow and lung capacity. This is  achieved by incorporating a higher level of exertion with slight fluctuations in work.      S77 SPEED          S77 INCLINE     ...
  • Page 21 SELECTING A PROGRAM  1. Press the Program keys to view the programs on the screen, if you would like to perform. The  display will prompt you through the programming steps or you can just press the Start key to  begin the program using the preset program values for age, weight and other program specific  information.      ▲ ▼ 2. In the setting, the menu will display Age at first item. You may use any of the Incline  /         or  ▲ ▼ Speed keys to adjust your age. After adjusting press the Enter key.  /            Note: You may press Start at any time during the programming to start the program with the  information you’ve already input.  3. The weight window will now be displaying a value, which is your Body Weight.  ▲ ▼ Entering the correct body weight will affect the calorie count. Use the Incline  keys or the      ▲ ▼ Speed  to adjust, then press Enter.       Calorie Display Note: No exercise machine can give you an exact calorie count because there are  too many factors which determine exact calorie burn for a particular person. Even if someone is  the exact same body weight, age and height, their calorie burn may be very different than yours.  ...
  • Page 22 USER PROGRAMS  Select User 1 or User 2 via the Program keys.   Note that the dot matrix display portion will have a single  row of dots at the bottom (Unless there is a previously  stored program).  If there is a program stored under the button that is  pressed, it will be retrieved. If not, you have the option of  programming in your first name. The name message  window will display the letter ”A”. To change it, press the  ▲   key, then “B” will be displayed; if the any  ▼  key is  pressed, the letter  “Z” will be displayed. After selecting the  appropriate letter, press STOP. The letter “A” will again be  displayed. Repeat the procedure until all letters of your first  name are programmed (7 characters maximum). When  your name is displayed, press ENTER and it will be stored  under either User 1 or User 2.  Next the menu will be display Age window first. Use the  Incline  ▲ ▼  keys to adjust. Press Enter. This is a must to  continue even if age is not adjusted.   The weight window will now be display a body Weight  value. Enter your body weight and press Enter.  The Time Window will now be display a Time value. Adjust  the Time and press Enter.  6. The first column (segment) will now be blinking. Using the  Speed  ▲ ▼ or Quick keys, adjust the speed level to your  desired effort for the first segment then press Enter. The  second column will now be blinking. Repeat the above  process until all segments have been programmed. The first  column will be blinking again. This is for the incline programming. Repeat the above process ...
  • Page 23 HEART RATE PROGRAMS   Before we get started, a word about Heart Rate:  The old motto, “no pain, no gain”, is a myth that has been overpowered by the benefits of  exercising comfortably. A great deal of this success has been promoted by the use of heart rate  monitors. With the proper use of a heart rate monitor, many people find that their usual choice  of exercise intensity was either too high or too low and exercise is much more enjoyable by  maintaining their heart rate in the desired benefit range.    To determine the benefit range in which you wish to train, you must first determine your  Maximum Heart Rate. This can be accomplished by using the following formula: 220 minus your  age. This will give you the Maximum Heart Rate (MHR) for someone of your age. To determine  the effective heart rate range for specific goals you simply calculate a percentage your MHR. Your  Heart rate training zone is 50% to 90% of your maximum heart rate. 60% of your MHR is the zone  that burns fat while 80% is for strengthening the cardio vascular system. This 60% to  80% is the zone to stay in for maximum benefit.    For someone who is 40 years old their  target heart rate zone is calculated:    220 – 40 = 180 (maximum heart rate)  180 x .6 = 108 beats per minute  (60% of maximum)  180 X .8 = 144 beats per minute  (80% of maximum)    So for a 40 year old the training zone would be  108 to 144 beats per minute.    If you enter your age during programming the console will perform this calculation automatically.  Entering your age is used for the Heart Rate programs. After calculating your MHR you can decide  upon which goal you would like to pursue.    The two most popular reasons for, or goals, of exercise are cardiovascular fitness (training for the  heart and lungs) and weight control. The black columns on the chart above represent the MHR for  a person whose age is listed at the bottom of each column. The training heart rate, for either  cardiovascular fitness or weight loss, is represented by two different lines that cut diagonally  through the chart. A definition of the lines’ goal is in the bottom left‐hand corner of the chart. If  your goal is cardiovascular fitness or if it is weight loss, it can be achieved by training at 80% or  60%, respectively, of your MHR on a schedule approved by your physician. Consult your  physician before participating in any exercise program. ...
  • Page 24 RATE OF PERCEIVED EXERTION  Heart rate is important but listening to your body also has a lot of advantages. There are more  variables involved in how hard you should workout than just heart rate. Your stress level,  physical health, emotional health, temperature, humidity, the time of day, the last time you ate  and what you ate, all contribute to the intensity at which you should workout. If you listen to  your body, it will tell you all of these things.    The rate of perceived exertion (RPE), also known as the Borg scale, was developed by Swedish  physiologist G.A.V. Borg. This scale rates exercise intensity from 6 to 20 depending upon how  you feel or the perception of your effort.    The scale is as follows:  Rating Perception of Effort  6 Minimal  7 Very, very light  8 Very, very light +  9 Very light  10 Very light +  11 Fairly light  12 Comfortable  13 Somewhat hard  14 Somewhat hard +  15 Hard  16 Hard +  17 Very hard  18 Very hard +  19 Very, very hard  20 Maximal    You can get an approximate heart rate level for each rating by simply adding a zero to each  rating. For example a rating of 12 will result in an approximate heart rate of 120 beats per  minute. Your RPE will vary depending up the factors discussed earlier. That is the major benefit  of this type of training. If your body is strong and rested, you will feel strong and your pace will  feel easier. When your body is in this condition, you are able to train harder and the RPE will  support this. If you are feeling tired and sluggish, it is because your body needs a break. In this  condition, your pace will feel harder. Again, this will show up in your RPE and you will train at  the proper level for that day.  customerservice@dyaco.ca   Dyaco Canada Inc. 2016   ...

  • Page 25: Using Heart Rate Transmitter

    USING HEART RATE TRANSMITTER   How to wear your wireless chest strap transmitter:   1.    Attach the transmitter to the elastic strap using the locking parts.   2.    Adjust the strap as tightly as possible as long as the strap is not too  tight to remain comfortable.  3.    Position the transmitter with the SOLE logo centered in the middle  of your body facing away from your chest (some people must  position the transmitter slightly left of center). Attach the final end  of the elastic strap by inserting the round end and, using the locking  parts, secure the transmitter and strap around your chest.  4.    Position the transmitter immediately below the pectoral muscles.  5.    Sweat is the best conductor to measure very minute heart beat electrical signals.  However, plain water can also be used to pre‐wet the electrodes (2 ribbed oval areas on  the reverse side of the belt and both sides of the transmitter). It’s also recommended that  you wear the transmitter strap a few minutes before your work out. Some users, because  of body chemistry, have a more difficult time in achieving a strong, steady signal at the  beginning. After “warming up”, this problem lessens. As noted, wearing clothing over the  transmitter/strap doesn’t affect performance.  6.    Your workout must be within range ‐ distance between transmitter/receiver – to achieve a  strong steady signal. The length of range may vary somewhat but generally stay close  enough to the console to maintain good, strong, reliable readings. Wearing the transmitter  immediately against bare skin assures you of proper operation. If you wish, you may wear  the transmitter over a shirt. To do so, moisten the areas of the shirt that the electrodes will  rest upon.  Note: The transmitter is automatically activated when it detects activity from the user’s heart. Additionally, it  automatically deactivates when it does not receive any activity. Although the transmitter is water resistant,  moisture can have the effect of creating false signals, so you should take precautions to completely dry the  transmitter after use to prolong battery life (estimated transmitter battery life is 2500 hours). The  replacement battery is Panasonic CR2032.    ERRATIC OPERATION  Caution! Do not use this treadmill for Heart Rate unless a steady, solid Actual Heart Rate value is  being displayed. High, wild, random numbers being displayed indicate a problem.   ...
  • Page 26         HEART RATE PROGRAMMING   CAUTION!  Heart Rate programs are intended for wireless transmitter chest strap. Do not use Pulse Grip  bar  for Heart Rate. You must receive a strong/steady value in the Heart Rate Window (See Using  Heart Rate Transmitter section for instructions on how to use).    The HR1 program has a default level that is 60% of your projected heart rate maximum. This  program is geared for individuals with fat loss as a goal. The HR2 program has a default of 80%  of your projected heart rate maximum. It is geared for individuals with a goal of improving  cardiovascular & lung function.    1. Select HR1 or HR2 via the Program keys.  2. The AGE Window will now be display showing user’s age. Adjust and press Enter or press  Enter to accept the default value. Adjusting Age will change the Target HR value.  3. The WEIGHT Window will be displaying a value, showing the default user’s bodyweight for  this program. You may adjust it and press Enter if you want or just press Enter to accept the  default value.  4. The Time Window will now be displaying a value. Adjust the time and press Enter.  5. Now you are asked to adjust the HR1 or HR2 value. The default is 60% (HR1); (220 ‐ age x  .60); or 80% (HR2); (220 – age x .80). You may select a higher or lower number also. Adjust the  number by pressing the Speed  keys (console or handrails) and press Enter to continue.  ▲ ▼ 6. Now you are finished editing the settings and can begin your workout by pressing the Start  key. You can also go back and modify your settings by pressing the Stop key to go back one  level, or screen.  7. If you want to increase or decrease the speed at any time during the program press the Speed  ▲ ▼ (console or handrail) keys.  8. During the HR program you will be able to show the data in the data window by pressing the  Display key. When the program ends the data window will show a summary of your workout. ...

  • Page 27: General Maintenance

    GENERAL MAINTENANCE   BELT & DECK   Your treadmill uses a very high‐efficient low‐friction deck. Performance is maximized when the  deck is kept as clean as possible. Use a soft, damp cloth, or paper towel, wipe the edge of the belt  and the area between the belt edge and the frame. Also reach as far as practical directly under  the belt edge. This should be done once a month to extend belt and deck life. A mild soap and  water solution along with a nylon scrub brush will clean the top of the textured belt. Allow to dry  before using.    BELT DUST  This occurs during normal break‐in or until the belt stabilizes. Sometimes the black dust from  the belt will appear on the floor behind the treadmill, this is normal.    GENERAL CLEANING  (Use the chart on Pg. 7 to record your maintenance)  Dirt, dust, and hair can block air inlets and accumulate on the running belt. Please vacuum  underneath your treadmill on a monthly basis to prevent excess build‐up of dirt that can get  sucked up and get into the inner workings under the motor cover. Every other month, you  should remove the motor cover and carefully vacuum out dirt and hair that may accumulate.  UNPLUG THE POWER CORD BEFORE THIS TASK.    BELT ADJUSTMENTS  Tread‐belt Tension Adjustment ‐ Belt tension is not critical for most users. It is very important   though for joggers and runners in order to provide a smooth, steady running surface. Adjustment  must be made from the rear roller with the M6 L Allen wrench (104) provided in the parts package.  The adjustment bolts are located at the end of the step rails as shown in the diagram below. Note:  Adjustment is through small hole in end cap.      Tighten the rear roller only enough to prevent  Note: Adjustment is through small hole in end cap.  slippage at the front roller. Turn the tread‐belt  tension adjusting bolts 1/4 turn each and inspect for  proper tension by walking on the belt and making  sure it is not slipping or hesitating with each step.  When an adjustment is made to the belt tension,  you must be sure to turn the bolts on both sides  evenly or the belt could start tracking to one side ...
  • Page 28 TREAD‐BELT TRACKING ADJUSTMENT   The treadmill is designed so that the tread‐belt remains reasonably centered while in use. It is   normal for some belts to drift near one side while in use, depending on a user’s gait and if they  favor one leg. But if during use the belt continues to move toward one side, adjustments are  necessary.    SETTING TREAD‐BELT TRACKING  A 6 mm Allen wrench (104) is provided for this  adjustment. Make tracking adjustments on the left  side bolt. Set belt speed at 3 mph. Be aware that a  small adjustment can make a dramatic difference  which may not be apparent right away. If the belt  is too close to the left side, then turn the bolt only  a 1/4 turn to the right (clockwise) and wait a few  minutes for the belt to adjust itself.  Continue to make 1/4 turns until the belt stabilizes in the center of the running deck.  If the belt is too close to the right side, turn the bolt counter‐clockwise. The belt may require  periodic tracking adjustment depending on use and walking/running characteristics. Some  users may affect tracking differently. Expect to make adjustments as required to center the  tread‐belt. Adjustments will become less of a maintenance concern as the belt is used. Proper  belt tracking is an owner responsibility common with all treadmills.    ATTENTION:  DAMAGE TO THE RUNNING BELT RESULTING FROM IMPROPER TRACKING / TENSION  ADJUSTMENTS IS NOT COVERED UNDER THE SOLE WARRANTY.    TREADMILL BELT  The walking belt on your new Sole treadmill is made of the highest quality materials designed to  last even under punishing conditions. When a treadmill belt is brand new, and has been in the  package for a few months before use, a common occurrence can happen; the area of the belt  that wraps around the rollers will take on the shape of the roller. Upon starting the treadmill this  shape in the belt causes a thumping sound each time the belt moves past the rollers. Once the  treadmill has been used for a few workouts, the belt wears in and the thumping sound goes  away. This noise is normal on new higher end belts so there is no need to contact service; the  new belt just requires a wear in period. Thank you for choosing Sole and enjoy your new  treadmill.  customerservice@dyaco.ca   Dyaco Canada Inc. 2016 ...
  • Page 29 BELT/DECK LUBRICATION   First, you want to clean between the belt and deck to remove any debris that may be trapped.   Use a clean, non‐fraying rag, t‐shirt, or light towel. Halfway between the end of the treadmill  and motor cover, shove the garment under the belt until you can grasp it on both sides of the  belt. Drag the garment the length of the entire belt 1‐2 times. Remove the garment.    Only lubricate your treadmill with 100% silicone treadmill lubricant. Your treadmill comes with  one tube of “Lube” and extra tubes can be ordered directly from Dyaco Canada Inc. or your  authorized Sole Fitness dealer. You may also use a Lube‐n‐Walk kit that can be purchased  through both aforementioned sellers.    Keeping the deck lubricated at the recommended intervals ensures the longest life possible for  your treadmill. If the lubricant dries out, the friction between the belt and deck rises and places  undue stress on the drive motor, drive belt and electronic motor control board, which could  result in catastrophic failure of these expensive components. Failure to lubricate the deck at  regular intervals may void the warranty.    The belt & deck come pre‐lubricated and subsequent lubrication should be performed every 90  hours of use or if you notice that the deck is dry. It is recommended that you reach between the  belt and deck to verify there is lubrication present, every other month. If you check and there  isn’t any lubrication present, follow the procedure below even though the “Lube” indicator isn’t lit  on the console. Otherwise, lubricate when the console’s lubrication reminder lights after 90 hours  of use.  Use the following procedure to apply the silicone lubricant:    1. Turn the power switch off and unplug the power cord from the wall outlet.  2. Measure 18” from the edge of the motor cover; kneel down and reach under the belt  approximately 4‐ 6” from one edge. Squirt a line of lubricant about 1/8” wide x 15” long in an  “S” pattern perpendicular to the motor cover.  3. Repeat the process on the opposite side.  4. Plug the electrical cord back into the outlet and turn the power switch on.  5. Walk on the belt at a moderate speed for five minutes to evenly distribute the silicone lube.  6.    If the “Lube” message appears on the console, perform the following procedure to reset  the message: ...

  • Page 30: Service Checklist - Diagnosis Guide

    SERVICE CHECKLIST ‐ DIAGNOSIS GUIDE   Before contacting your dealer for aid, please review the following information. It may save you   both time and expense. This list includes common problems that may not be covered under the  treadmill’s warranty.      PROBLEM  SOLUTION/CAUSE      Display does not light  1.  Tether cord not in position.  2.  Circuit breaker on front grill tripped.  Push circuit breaker in until it locks.  3.  Plug is disconnected. Make sure plug is firmly  pushed into AC household wall outlet.  4.  Household circuit breaker may be tripped.  5.  Treadmill defect. Contact your SOLE dealer.    Tread‐belt does not stay centered  The user may be walking while favoring or putting  more weight on either the left or right foot. If this  Treadmill belt hesitates when  walking pattern is natural, track the belt slightly  walked/run on  off‐center to the side opposite from the belt  movement. See General Maintenance section on  Tread‐belt Tension. Adjust as necessary.    Motor is not responsive after  1.  If the belt moves, but stops after a short time and  the display shows “E1”, run calibration.  pressing Start ...
  • Page 31 CALIBRATION PROCEDURE  1. Remove the Safety Key.  ▲ 2. Press and hold down the Start and Speed          buttons and replace the Safety Key.  ▲ Continue to hold the Start and Speed            key until the screen displays “CALIBRATION MODE”.  3. You will now be able to set the display to show Metric or English settings (Miles vs.  Kilometers). To do this, press ENTER key to show which you want.  4. Grade return – On (This allows the incline to return to zero when Stop is pressed. For sale in  Europe, EU standards require this to be off  ) .  5. Press Start to begin calibration. The process is automatic; the speed will start up without  warning, so do not stand on the belt.         MAINTENANCE MENU  1. Press and hold the Start, Stop and Enter key at the same time and install safety key, until  the display shows “ENGINEERING MODE” (it may say maintenance menu, depending on  version).  ▲ ▼...

  • Page 32: Exploded View Diagram

      EXPLODED VIEW DIAGRAM    customerservice@dyaco.ca Dyaco Canada Inc. 2016     ...

  • Page 33: Parts List

      PARTS LIST    Key  Part  Part Description Q’ty 6007701  Main Frame  2  1  6007702  Incline Bracket  3  6007703  Support Tube  1  4  1  6007704  Right Upright Tube  5  6007705  Left Upright Tube  1  6  1  6007706  Console Support  7  6007707  Bracket (L)  1  8  1  6007708  Bracket (R)  9  6007709  Drive Belt  1 ...
  • Page 34   Key  Part  Part Description Q’ty 36~10  1  6007736‐10  START Key  36~11  6007736‐11  Square Magnet Stop Plate  2  36~12  1  6007736‐12  Console Display Board  36~13  6007736‐13  Key Board(AA01340‐K1)  1  36~14  2  6007736‐14  Key Fast Board(AA01330‐K2)  36~15  6007736‐15  Display Board  1  36~16  1  6007736‐16  FAN Board(AA01330‐K4)  36~17  6007736‐17  START Key(AA01330‐K5)  1  36~18  1  6007736‐18  STOP Key(AA01330‐K6)  36~19 ...
  • Page 35   Key  Part  Part Description Q’ty 47  2  6007747  Handgrip End Cap  48  6007748  650m/m_Handpulse W/Cable Assembly (Red)  1  49  1  6007749  650m/m_Handpulse W/Cable Assembly (White)  50  6007750  Front Motor Cover  1  51  2  6007751  Motor Cover Anchor(D)  52  6007752  Lower Handlebar Cover (L)  1  53  1  6007753  Lower Handlebar Cover (R)  56  6007756  Rear Adjustment Base (L)  1  57  1  6007757  Rear Adjustment Base (R) ...
  • Page 36   Key  Part  Part Description Q’ty 97  6  6007797  3.5 × 16m/m_Tapping Screw   98  6007798  Console Mast Tube Cover (R)  1  99  1  6007799  Console Mast Tube Cover (L)  100  60077100  5/16" × 3/4"_Button Head Socket Bolt   8  103  1  60077103  Combination M5 Allen Wrench & Phillips Head Screwdriver  104  60077104  M6_L Allen Wrench   1  106  3  60077106  3/8" × 7T_Nut    107  60077107  3 × 8m/m_Sheet Metal Screw   2  109  4  60077109  25m/m × 50m/m_Square End Cap ...

  • Page 37: Manufacturer's Limited Warranty

    MANUFACTURER’S LIMITED WARRANTY  TREADMILL WARRANTY   Dyaco Canada Inc. warrants all its Sole treadmills’ parts, for a period of time listed below, from the date of retail sale, as determined by sale receipt.  Dyaco Canada Inc.’s responsibilities include providing new or remanufactured parts, at Dyaco Canada Inc.’s option, and technical support to our  independent dealers and servicing organizations. In the absence of a dealer or service organization, these warranties will be administered by Dyaco  Canada Inc. directly to a consumer. The warranty period applies to the following components:  Drive Motor                          Lifetime  Deck                                       Lifetime  All Other Components        5 years  Frame Weldments               Lifetime  Labour                                    2 Years  Cosmetic items                     90 Days  *Cosmetic items including, but not limited to the following: grips, console overlays, and labels/decals.    NORMAL RESPONSIBILITIES OF THE CONSUMER  This warranty applies only to products in ordinary household use, and the consumer is responsible for the items listed below:  The warranty registration card must be completed and returned to the address listed on the card within 10 days of the original purchase to  validate the manufacturer’s limited warranty.  Proper use of the treadmill in accordance with the instructions provided in this manual, including belt tracking.  Proper installation in accordance with instructions provided with the treadmill and with all local electric codes.  Proper connection to a grounded power supply of sufficient voltage, replacement of blown fuses, repair of loose connections or defects in house  wiring.  Expenses for making the treadmill accessible for servicing, including any item that was not part of the treadmill at the time it was shipped from the  factory.  Damages to the treadmill finish during shipping, installation or following installation.  Routine maintenance of this unit as specified in this manual.    EXCLUSIONS  This warranty does not cover the following:  CONSEQUENTIAL, COLLATERAL, OR INCIDENTAL DAMAGES SUCH AS PROPERTY DAMAGE AND INCIDENTAL EXPENSES RESULTING FROM ANY  BREACH OF THIS WRITTEN OR ANY IMPLIED WARRANTY.  Note: Some areas do not allow the exclusion or limitation of incidental or consequential damages, so this limitation or exclusion may not apply to  you.  Service call reimbursement to the consumer. Service call reimbursement to the dealer that does not involve malfunction or defects in  workmanship or material, for units that are beyond the warranty period, for units that are beyond the service call reimbursement period, for  treadmill not requiring component replacement, or treadmill not in ordinary household use.  Damages caused by services performed by persons other than authorized Dyaco Canada Inc. service companies; use of parts other than original  Dyaco Canada Inc. parts; or external causes such as corrosion, discoloration of paint or plastic, alterations, modifications, abuse, misuse, accident,  improper maintenance, inadequate power supply, or acts of God.  Products with original serial numbers that have been removed or altered.  Products that have been: sold, transferred, bartered, or given to a third party. ...
