Strömungswächter | FS10-EX
2 Beschreibung
Der Strömungswächter (siehe Fig. 1) wird zur
Strömungs überwachung von flüssigen oder
gasförmigen Medien eingesetzt. Die folgenden
Gerätemerkmale steigern die Zuver lässigkeit und
erhöhen die Betriebssicherheit:
• Die Überwachung erfolgt - ohne mechanisch beweg-
te Teile - nach dem kalorimetrischen Prinzip.
• Der gewünschte MIN- oder MAX-Schaltpunkt ist
stufenlos einstellbar und wird mittels LED (gelb)
signalisiert.
• Die Mediumsart (Luft, Gase, Wasser, wässrige
Flüssigkeiten, Öl) kann bei der Bestellung gewählt
werden.
• Mit Schraubmesskopf oder Einsteckmesskopf
für Sensoradapter TP, Kugelhahn BV und
Anschweißstutzen. Der Sensoradapter TP-...
(siehe Fig. 2) ermöglicht den lagegenauen Einbau
und Austausch des FS10-EX. Der Kugelhahn
BV-... (siehe Fig. 2) ermöglicht darüber hinaus
den Einbau oder Austausch des FS10-EX durch
Schließen der Zu- und Ablaufl eitung.

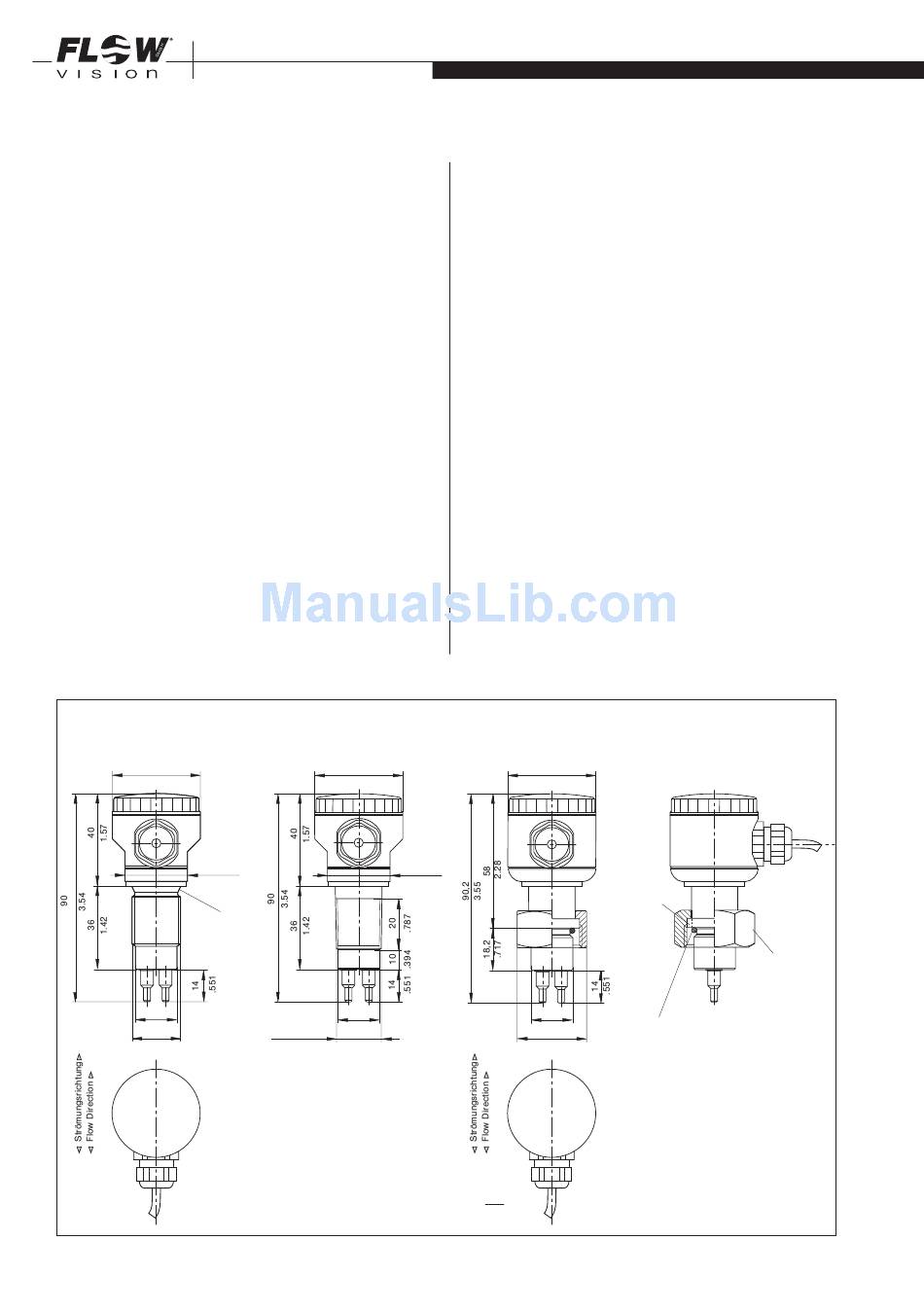

Gewindeanschluss
Screw-in type process connection
ø38
1.50
SW2
1.06
DIN 3852
Form A
DIN 3852
form A
ø18
.709
G1/2"A
This is a metric design and millimeter dimensions take precedence ( mm )
4
BESCHREIBUNG
ø38
1.50
SW27
1.06
ø17,5
.689
NPT1/2"-14
2 Description
This Flow Monitor (see fig. 1) is designed to monitor
the flow of liquids and gases. Important operational
safety and reliability enhancing features designed
and built into these units include:
• Calorimetric flow monitoring, which avoids the
need for moving parts in the flow stream.
• The desired MIN or MAX switch point is steples-
sly adjustable and is clearly indi cated by LED
(yellow).
• The type of medium (air, gases, water, aqueous
liquids, oil) can be selected when ordering.
• With screw-in or plug-in type monitoring head
for sensor adapter TP, ball valve BV and welded
fitting. The sensor adapter TP-... (see fig. 2)
facilitates correct positioning and replacement
of the FS10-EX. The ball valve BV-... (see fig. 2)
enables installation or removal of the FS10-EX by
closing the input and output pipe.
Einsteckanschluss
Plug-in type process connection
ø38
1.50
Arretierungsnut
locking slot
ø18
O-Ring 15,3x2,2 (.602x.087) in Anlehnung an
SW30
DIN ISO 6149 Material: FKM
1.18
O-Ring 15,3x2,2 (.602x.087) following
DIN ISO 6149 material: FKM
inch
Überwurfmutter G3/4"
cap nut G3/4"
Fig. 1
