Control de canal con manivela lateral estándar

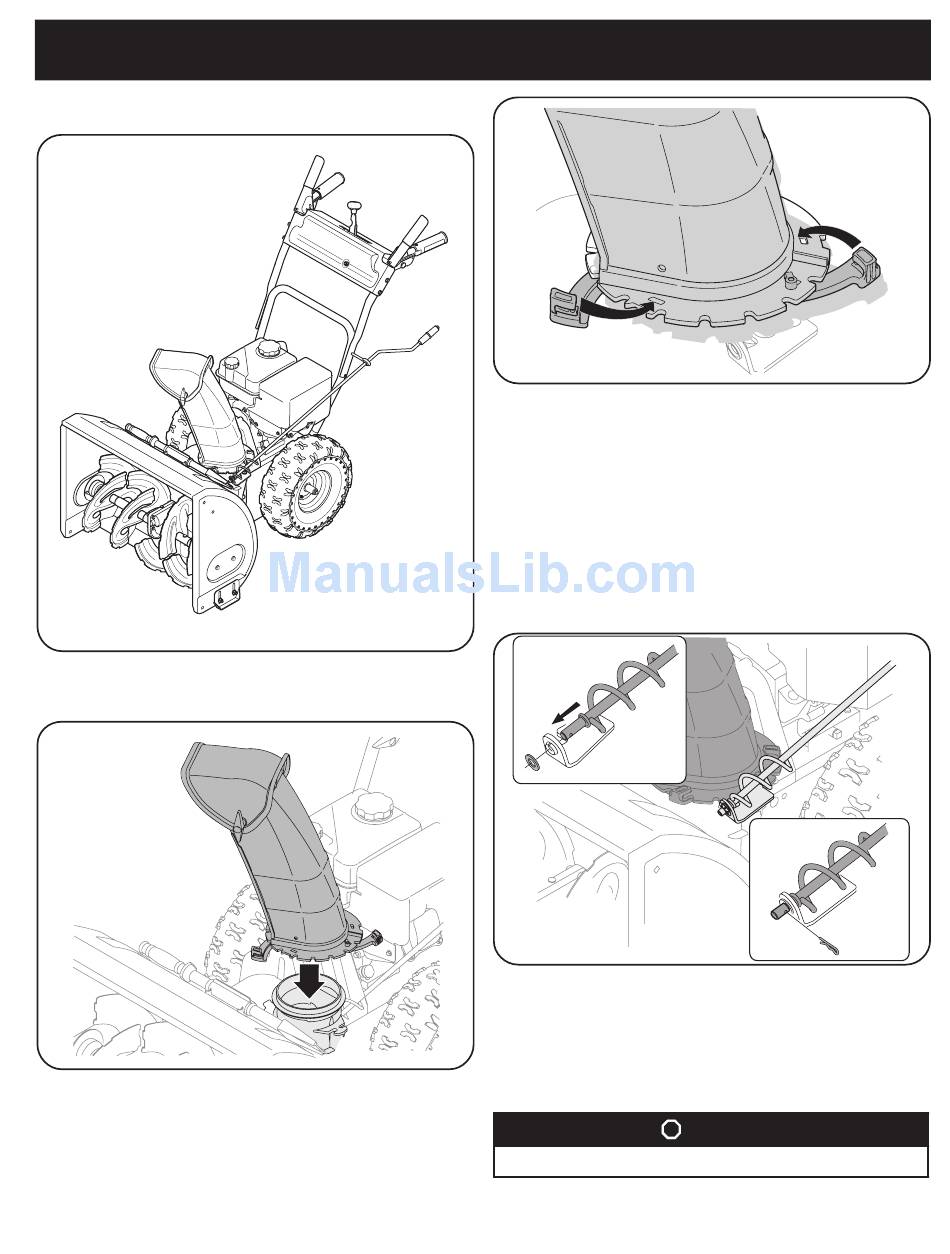

1. Ubique el conjunto del canal sobre la base. Consulte Figura 9.
2. Cierre los fijadores de brida para sujetar el conjunto del canal a la base
del canal. Los fijadores de brida emiten un chasquido cuando están bien
asegurados. Consulte Figura 10.
Figura 8
Figura 9
MONTAJE
NOTA: Compruebe que el canal inferior esté sujeto a la brida en la base del canal. El
borde inferior de la abrazadera del canal debe ubicarse debajo de la brida en la base
del canal después de que encaje en su lugar. Si los fijadores de brida no encajan en
su lugar fácilmente, utilice la palma de la mano para aplicar una presión rápida y
firme en la parte posterior de cada uno.
Conjunto del control direccional del canal
3. Quite la tapa plástica (si está puesta), la arandela plana (a) y el sujetador de
horquilla (b) del extremo del conjunto del control direccional del canal.
Consulte Figura 11.
4. Inserte el extremo del conjunto del control direccional del canal en el
soporte inferior y sujete el conjunto de control direccional del canal con la
arandela plana (a) y el sujetador de horquilla (b) que extrajo en el Paso 1. Si
es necesario, se puede ajustar el soporte inferior. Consulte Ajuste del soporte
del canal en la sección Servicio de la página 69.
Continúe hasta Configuración (página 55).
47
Figura 10
Figura 11
DETENCIÓN
