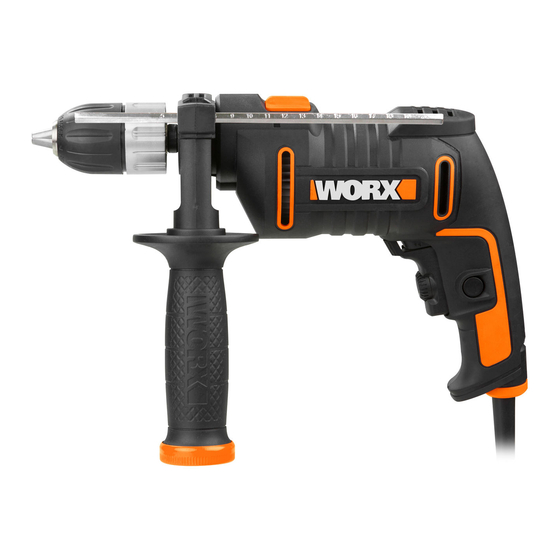

Impact drill
Schlagbohrmaschine
Perceuse à percussion
Trapano a percussione
Taladro de percusión
Klopboormachine
Wiertarka udarowa
Ütvefúró
Ciocan perforator
Vrtací kladivo
Príklepová vŕtačka
Berbequim com percussão
Slagborr
Vibracijski vrtalnik
WX317 WX318
EN
P06
D
P11
F
P16
P21
I
P26
ES
NL
P31
PL
P36
HU
P41
RO
P46
CZ
P51
SK
P56
PT
P61
SV
P66
SL
P71
Advertisement
Table of Contents
Related Manuals for Worx WX317
Summary of Contents for Worx WX317
- Page 1 Impact drill Schlagbohrmaschine Perceuse à percussion Trapano a percussione Taladro de percusión Klopboormachine Wiertarka udarowa Ütvefúró Ciocan perforator Vrtací kladivo Príklepová vŕtačka Berbequim com percussão Slagborr Vibracijski vrtalnik WX317 WX318...
- Page 2 Original instructions Originalbetriebsanleitung Notice originale Istruzioni originali Manual original Oorspronkelijke gebruiksaanwijzing Tłumaczenie oryginalnych instrukcji Eredeti használati utasítás Traducerea instrucţiunilor iniţiale Překlad původních pokynů Preklad pôvodných pokynov Manual original Bruksanvisning i original Izvorna navodila...
-
Page 6: Technical Data
VARIABLE SPEED CONTROL FORWARD AND REVERSE ROTATION CONTROL LEVER AUXILIARY HANDLE Not all the accessories illustrated or described are included in standard delivery. TECHNICAL DATA Type WX317 WX318 (300-329-designation of machinery, representative of Impact Drill) WX317 WX318 Voltage 230-240V~50Hz Power input... -
Page 7: Vibration Information
VIBRATION INFORMATION WX317 WX318 Vibration total values (triax vector sum) determined according to EN 60745: Vibration emission value = 6.435m/s = 9,217m/s Impact drilling into h ID h ID concrete Uncertainty K= 1.5m/s² Vibration emission value = 4,046m/s = 7,288m/s Drilling into metal Uncertainty K= 1.5m/s²... - Page 8 HAND DRILL SAFETY Before any work on the machine INSTRUCTIONS itself, pull the mains plug from the socket outlet. 1. Wear ear protectors when impact drilling. Exposure to noise can cause hearing loss. 2. Use auxiliary handle(s), if supplied Wear protective gloves with the tool.
-
Page 9: Maintenance
OPERATING INSTRUCTIONS the “drill symbol” position. HSS drill bits should always be used for drilling steel with a lower NOTE: Before using the tool, read the speed. instruction book carefully. 3. Pilot holes When drilling a large hole in tough material (i.e. INTENDED USE steel), we recommend drilling a small pilot hole The machine is intended for impact drilling in... -
Page 10: Environmental Protection
50668 Köln recycling advice. Declare that the product, Description WORX Impact Drill PLUG REPLACEMENT Type WX317 WX318 (300-329-desig- nation of machinery, representative of (UK & IRELAND ONLY) Impact Drill) Function Boring holes in various materi- If you need to replace the fitted plug then follow the instructions below. -
Page 11: Technische Daten
SCHNELLSPANNBOHRFUTTER TIEFENANSCHLAG BOHREN-/SCHLAGBOHREN-WAHLSCHALTER VERRIEGELUNGSKNOPF EIN-/AUSSCHALTER DREHZAHLREGULIERUNG VORWÄRTS-RÜCKWÄRTSLAUF-REGELUNG ZUSATZHANDGRIFF Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. TECHNISCHE DATEN Typ WX317 WX318 (300-329- Bezeichnung der Maschine, Repräsentant die Schlagbohrmaschine) WX317 WX318 Nennspannung 230-240V~50Hz Eingangsleistung 600W 810W Leerlaufnenndrehzahl 0-3000/min Nennschlagzahl 0-48000/min... - Page 12 INFORMATIONEN ÜBER VIBRATIONEN WX317 WX318 Vibrationsgesamtmesswertermittlung gemäß EN 60745: Vibrationsemissionswert = 6.435m/s = 9,217m/s Schlagbohren in h ID h ID Beton: Unsicherheit K= 1.5m/s² Vibrationsemissionswert = 4,046m/s = 7,288m/s Bohren in Metall Unsicherheit K= 1.5m/s² Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden.
- Page 13 SICHERHEITSANWEISUNGEN Ziehen Sie vor jeglichen Arbeiten FÜR HANDBOHRMASCHINE an der Maschine selbst den Netzstecker aus der Steckdose. 1. Tragen Sie Gehörschutz bei der Benutzung von Schlagbohrmaschinen. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schutzhandschuhe tragen 2. Benutzen Sie die mit dem Elektrowerkzeug mitgelieferten Zusatzgriffe.
-
Page 14: Hinweise Zum Betrieb
HINWEISE ZUM BETRIEB Für das Bohren von Stein, Beton usw. bei hohen Drehzahlen sollten stets Bohrbits aus Hinweis: Lesen Sie das Handbuch Wolframkarbid zum Einsatz kommen. vor Inbetriebnahme des Werkzeuges 2. Bohren von Stahl sorgfältig durch. Stellen Sie den Bohr-/Schlag-Auswahlschalter auf die Position mit dem Bohr-Symbol. -
Page 15: Fehlerbehebung
Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Erklären hiermit, dass unser Produkt, Originalersatzteilen durchführen. Beschreibung WORX Schlagbohrer Typ WX317 WX318 (300-329- Bezeichnung der Maschine, Repräsentant FEHLERBEHEBUNG Schlagbohrmaschine) 1. Wenn die Bohrmaschine nicht funktioniert, Funktion Bohren von Löchern in überprüfen Sie zunächst, ob der... -
Page 16: Caractéristiques Techniques
COMMANDE DE ROTATION AVANT ET INVERSÉE POIGNÉE AUXILIAIRE Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré. CARACTÉRISTIQUES TECHNIQUES Modèle WX317 WX318 (300-329- désignations des pièces, illustration de la Perceuse à percussion) WX317 WX318 Tension nominale... - Page 17 INFORMATIONS RELATIVE AUX VIBRATIONS WX317 WX318 Valeurs totales de vibrations déterminées selon la norme EN 60745: Perçage par Valeur d’émission de vibrations = 6.435m/s = 9,217m/s h ID h ID percussion dans le Incertitude K= 1.5m/s² béton Valeur d’émission de vibrations...
- Page 18 CONSIGNES DE SÉCURITÉ RELATIVES À LA Avant tout travail sur la PERCEUSE MANUELLE machine elle-même, retirez la fiche d’alimentation de la prise 1. Veuillez porter un casque antibruit électrique. lorsque vous utilisez une perceuse à percussion. L ’exposition au bruit peut causer la perte de l’audition.
-
Page 19: Assemblage Et Fonctionnement
INSTRUCTIONS D’UTILISATION CONSEIL D’UTILISATION DE LA PERCEUSE REMARQUE: Avant d’utiliser cet outil, lire attentivement le mode d’emploi. 1. Percer de la maçonnerie et du béton Mettre le commutateur-sélecteur de perçage/ UTILISATION CONFORME impact en position “symbole du marteau”. Les L’appareil est conçu pour les travaux de trépans en carbure de tungstène doivent toujours perçage en frappe dans la brique, le béton être utilisés à... -
Page 20: Déclaration De Conformité
POSITEC Germany GmbH sécurité. Konrad-Adenauer-Ufer 37 50668 Köln DÉPANNAGE Déclarons que ce produit, Description WORX Perceuse à percussion 1. Si votre outil électrique ne démarre pas, Modèle WX317 WX318 (300-329- vérifiez d’abord la fiche d’alimentation désignations des pièces, illustration de secteur. -
Page 21: Dati Tecnici
CONTROLLO VELOCITÀ VARIABILE CONTROLLO ROTAZIONE AVANTI ED INDIETRO IMPUGNATURA AUSILIARIA Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. DATI TECNICI Codice WX317 WX318 (300-329- designazione del macchinario rappresentativo del Trapano a percussione) WX317 WX318 Tensione nominale... - Page 22 INFORMAZIONI SULLA VIBRAZIONE WX317 WX318 I valori totali di vibrazione sono determinati secondo lo standard EN 60745: Valore emissione vibrazioni = 6.435m/s = 9,217m/s Foratura a percussione h ID h ID su cemento Incertezza K= 1.5m/s² Valore emissione vibrazioni = 4,046m/s...
- Page 23 ISTRUZIONI DI SICUREZZA PER IL TRAPANO A MANO Prima di qualsiasi intervento sulla macchina, scollegare la spina dalla 1. Indossare protezioni per le orecchie presa di corrente. con tutti i trapani a percussione. L ’esposizione al rumore può provocare la perdita dell’udito.
-
Page 24: Manutenzione
ISTRUZIONI SUL CONSIGLI SUL FUNZIONAMENTO FUNZIONAMENTO DEL TRAPANO NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare 1. Forare muri e cemento l’attrezzo. Portare il selettore foratura/percussione sul simbolo “percussione”. Usare sempre USO CONFORME ALLE NORME punte al tungsteno indurite al carbonio per la La macchina è... -
Page 25: Dichiarazione Di Conformità
Konrad-Adenauer-Ufer 37 50668 Köln RISOLUZIONE GUASTI Dichiariamo che l’apparecchio, Descrizione WORX Trapano a percussione 1. Se l’apparecchiatura non si avvia, per Codice WX317 WX318 (300-329- prima cosa controllare la presa di corrente. designazione del macchinario 2. -
Page 26: Características Técnicas
PALANCA DE DIRECCIÓN DE ROTACIÓN EMPUÑADURA AUXILIAR Los accesorios ilustrados o descritos pueden no corresponder al material suminis- trado de serie con el aparato. CARACTERÍSTICAS TÉCNICAS Modelo WX317 WX318 (300-329- denominaciones de maquinaria, representantes de Taladro de percusión) WX317 WX318 Tensión nominal... - Page 27 INFORMACIÓN DE VIBRACIÓN WX317 WX318 Los valores totales de vibración se determinan según la norma EN 60745: Valor de emisión de vibración = 6.435m/s = 9,217m/s Taladrado de impecto h ID h ID en hormigón: Incertidumbre K= 1.5m/s² Valor de emisión de vibración...
- Page 28 INSTRUCCIONES DE Antes de empezar una SEGURIDAD DEL TALADRO intervención en la propia máquina, desenchufe la clavija de 1. Siempre utilice protección auditiva red de la toma de corriente mientras use el martillo. Estar expuesto a sonidos fuertes puede causar perdida de audición.
-
Page 29: Instrucciones De Funcionamiento
INSTRUCCIONES DE CONSEJOS DE TRABAJO FUNCIONAMIENTO PARA SU TALADRO NOTA: Antes de usar la herramienta lea el 1. Perforación sobre tabiques y hormigón manual de instrucciones detenidamente. Coloque el selector de percusión en la USO INDICADO posición taladrar con percusión . Utilice El aparato ha sido diseñado para taladrar con siempre brocas de Carburo de Tungsteno para percusión en ladrillo, hormigón y piedra, así... -
Page 30: Protección Ambiental
Konrad-Adenauer-Ufer 37 representante para evitar que se ponga en riesgo 50668 Köln la seguridad. Declaran que el producto, Descripción WORX Taladro de percusión RESOLUCIÓN DE Modelo WX317 WX318 (300-329- enominaciones de maquinaria, represent- PROBLEMAS antes de Taladro de percusión) 1. -
Page 31: Technische Gegevens
KLOPBOREN OF BOREN INSTELLING SCHAKELAAR VOOR CONTINU GEBRUIK AAN/UITSCHAKELAAR VARIABELE SNELHEIDS INSTELLING DRAAIRICHTING INSTELLING HANDGREEP Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd. TECHNISCHE GEGEVENS Type WX317 WX318 (300-329- aanduiding van machinerie, kenmerkend voor Klopboormachine) WX317 WX318 Spanning 230-240V~50Hz Nominaal vermogen 600W... - Page 32 TRILLINGSGEGEVENS WX317 WX318 Totale trillingswaarden (triax vector-som) volgens EN 60745: Trillingswaarde = 6.435m/s = 9,217m/s h ID h ID Klopboren in beton Onzekerheid K= 1.5m/s² Trillingswaarde = 4,046m/s = 7,288m/s Boren in metal Onzekerheid K= 1.5m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.
- Page 33 VEILIGHEIDSINSTRUCTIES Voordat u werkzaamheden VOOR HANDBOOR uitvoert aan de machine zelf, moet 1. Draag oorbescherming bij het gebruik u de stekker uit het stopcontact van de boormachine. Blootstelling aan trekken lawaai kan gehoorverlies veroorzaken. 2. Gebruik de meegeleverde Draag beschermende hand- hulphandvatten.
- Page 34 BEDIENINGSINSTRUCTIES “hameren”. Gebruik altijd een boor met een hard metalen punt als u met hoge snelheid door OPMERKING: Lees het instructieboekje metselwerk of beton boort. aandachtig voor gebruik van het 2. Boren in staal gereedschap. Zet de hamer/borenselector in de stand “boren”. Gebruik altijd een boor met een punt van HSS als BEOOGD GEBRUIK u met lage snelheid door metaal boort.
-
Page 35: Problemen Oplossen
Controleer of de boor in de Verklaren dat het product Beschrijving WORX Klopboormachine juiste richting draait. Type WX317 WX318 (300-329- aanduid- 3. Kunt u een storing niet hertellen, breng de ing van machinerie, kenmerkend voor boormachine dan terug naar een bevoegde Klopboormachine) leverancier voor reparatie. -
Page 36: Dane Techniczne
PRZYCISK BLOKADY WŁĄCZNIKA WŁĄCZNIK/WYŁĄCZNIK REGULATOR PRĘDKOŚCI PRZEŁĄCZNIK STEROWANIA KIERUNKIEM OBROTÓW UCHWYT DODATKOWY Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo. DANE TECHNICZNE Typ WX317 WX318 (300-329- oznaczenie urządzenia, reprezentuje Wiertarka udarowa) WX317 WX318 Napięcie znamionowe 230-240V~50Hz Moc znamionowa 600W 810W Prędkość... - Page 37 INFORMACJE DOTYCZĄCE DRGAŃ WX317 WX318 Łączna wartość drgań (suma wektora triax) określona według normy EN 60745: Wartość przenoszenia wibracji = 6.435m/s = 9,217m/s Wiercenie udarowe w h ID h ID betonie Niepewność K= 1.5m/s² Wartość przenoszenia wibracji = 4,046m/s = 7,288m/s Wiercenie w metalu Niepewność...
- Page 38 INSTRUKCJE BEZPIECZEŃSTWA DLA Przed rozpoczęciem wykonywania WIERCENIA RĘCZNEGO jakichkolwiek czynności serwisowych należy odłączyć 1. Wraz z bezprzewodową wiertarką wtyczkę od gniazdka elektrycznego należy używać ochrony słuchu. Hałas może spowodować utratę słuchu. 2. Używać dodatkowych uchwytów dostarczonych wraz z narzędziem. Utrata kontroli może spowodować...
-
Page 39: Instrukcja Obsługi
PORADY DOTYCZĄCE INSTRUKCJA OBSŁUGI WIERTARKI UWAGA: Przed użyciem narzędzia należy uważnie przeczytać instrukcje. 1. Wiercenie w kamieniu i betonie Ustawić wybierak trybu pracy w pozycji UŻYCIE ZGODNE Z PRZEZNACZENIEM oznaczonej symbolem młota. Do wiercenia w Elektronarzędzie przeznaczone jest do wiercenia kamieniu, betonie, itp. -
Page 40: Rozwiązywanie Problemów
50668 Köln ROZWIĄZYWANIE PROBLEMÓW Oświadczamy, że produkt, Opis Wiertarka udarowa WORX 1. Jeśli elektronarzędzie nie włącza się, w Typ WX317 WX318 (300-329- oznacze- nie urządzenia, reprezentuje Wiertarka pierwszej kolejności należy sprawdzić wtyczkę udarowa) zasilania. Funkcja Wiercenie otworów w różnych 2. Jeśli wiertarka nie działa prawidłowo, sprawdzić... -
Page 41: Műszaki Adatok
FÚRÓ/ÜTVEFÚRÓ FUNKCIÓVÁLASZTÓ KAPCSOLÓRÖGZÍTŐ GOMB BE-/KIKAPCSOLÓ VÁLTOZTATHATÓ SEBESSÉG SZABÁLYOZÓ JOBBRA/BALRA FORGÁSSZABÁLYOZÓ KAR PÓTFOGANTYÚ Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt. MŰSZAKI ADATOK Típus WX317 WX318 (300-329- a készülék megjelölése, ütvefúró) WX317 WX318 Feszültség 230-240V~50Hz Névleges felvett teljesítmény 600W 810W Üresjárati fordulatszám... - Page 42 REZGÉSÉRTÉKEK WX317 WX318 Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő: Rezgéskibocsátás = 6.435m/s = 9,217m/s h ID h ID Ütvefúrás betonban Bizonytalanság K= 1.5m/s² Rezgéskibocsátás = 4,046m/s = 7,288m/s Fúrás fémekben Bizonytalanság K= 1.5m/s² A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható.
- Page 43 KÉZIFÚRÓ BIZTONSÁGI A leselejtezett elektromos UTASÍTÁSAI készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a 1. Ütvefúráshoz viseljen fülvédőt. A zaj a közelben elektromos hulladék gyűjtő hallóképesség elvesztéséhez vezethet. udvar, vigye oda a készüléket. Az 2. Ha az elektromos kéziszerszámmal újrahasznosítási lehetőségekről pótfogantyúk is szállításra kerültek, tájékozódjon a helyi hatóságoknál...
-
Page 44: Használati Utasítások
HASZNÁLATI A FÚRÓ UTASÍTÁSOK HASZNÁLATÁVAL KAPCSOLATOS MEGJEGYZÉS: Mielőtt a szerszámot JAVASLATOK használná, olvassa el figyelmesen az utasításokat. 1. Falazat és beton fúrása Állítsa a fúrásművelet kapcsolót “ütvefúró” RENDELTETÉS helyzetbe. Falazat, beton stb. nagysebességgel Az elektromos kéziszerszám téglában, betonban történő fúrásához mindig karbid anyagú és terméskőben végzett ütvefúrásra, valamint fúrószárat használjon. -
Page 45: Megfelelőségi Nyilatkozat
Kijelenti, hogy a termék a dugót. Leírás WORX Ütvefúró 2. Ha a fúró nem működik megfelelően, Típus WX317 WX318 (300-329- a készül- ellenőrizze, hogy a fej elég hegyes-e. Ha ék megjelölése, ütvefúró) elkopott, cserélje ki. Ellenőrizze, hogy a fúró Rendeltetés lyukak fúrása különböző... -
Page 46: Date Tehnice
BUTON TURAŢIE VARIABILĂ PÂRGHIE DE CONTROLARE A ROTAŢIEI ÎNAINTE ŞI ÎNAPOI MÂNER AUXILIAR Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard. DATE TEHNICE Tip WX317 WX318 (300-329- denumirea maşinii, reprezentând maşina de găurit cu percuţie) WX317 WX318 Tensiune... - Page 47 INFORMAŢII PRIVIND VIBRAŢIILE WX317 WX318 Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 60745: Valoare emisii de vibraţii = 6.435m/s = 9,217m/s Găurire cu percuţie în h ID h ID beton Marjă de eroare K= 1.5m/s² Valoare emisii de vibraţii...
- Page 48 INSTRUCŢIUNI Produsele electrice nu trebuie depuse CU PRIVIRE LA la deşeuri împreună cu gunoiul SECURITATEA MAŞINII menajer. Vă rugăm să depuneţi produsele DE GĂURIT MANUALE electrice la unităţile de reciclare 1. Purtaţi echipament de protecţie existente. Consultaţi-vă cu autorităţile pentru urechi când lucraţi cu maşini locale sau cu distribuitorul pentru de găurit cu percuţie.
-
Page 49: Instrucţiuni De Utilizare
INSTRUCŢIUNI DE SFATURI PRIVIND UTILIZARE LUCRUL CU MAŞINA DE GĂURIT NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni. 1. Perforarea zidăriei şi a betonului Mutaţi comutatorul pentru perforare/percusiune DESTINAŢIA DE UTILIZARE în poziţia marcată cu “ simbolul unui ciocan”. În Maşina este concepută... -
Page 50: Declaraţie De Conformitate
Declarăm că produsul DEPANAREA Descriere Maşină de găurit cu percuţie WORX 1. În cazul în care unealta electrică nu porneşte, Tip WX317 WX318 (300-329- denumirea verificaţi mai întâi ştecherul cablului de maşinii, reprezentând maşina de găurit alimentare. cu percuţie) 2. Dacă maşina de găurit nu funcţionează... -
Page 51: Technické Údaje
VYPÍNAČ OVLADAČ REGULOVATELNÉ RYCHLOSTI PÁČKA OVLÁDÁNÍ OTÁČENÍ DOPŘEDU A DOZADU POMOCNÁ RUKOJEŤ Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství. TECHNICKÉ ÚDAJE Typ WX317 WX318 (300-329- označení stroje, zástupce Vrtací kladivo) WX317 WX318 Jmenovité napětí 230-240V~50Hz Jmenovitý příkon 600W 810W Otáčky na prázdno... - Page 52 INFORMACE O VIBRACÍCH WX317 WX318 Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745: Hodnota vibračních emisí = 6.435m/s = 9,217m/s Příklepové vrtání do h ID h ID betonu Kolísání K= 1.5m/s² Hodnota vibračních emisí...
- Page 53 BEZPEČNOSTNÍ POKYNY PRO RUČNÍ VRTAČKY Před prováděním jakéhokoli servisu na samotném nástroji 1. Připojte napájecí kabel do sítě pouze odpojte zástrčku napájecího kabelu v případě, když je kladivo připraveno z elektrické zásuvky k práci. Pokud kladivo nepoužíváte, odpojte ho od el.sítě. 2.
-
Page 54: Návod K Použití
NÁVOD K POUŽITÍ vždy měly být při vrtání do oceli použity s nízkýmí otáčkami. POZNÁMKA: Před tím než začnete 3. Pilotní otvory nářadí používat, přečtěte si pečlivě manuál. Při vrtání rozměrných otvorů do tvrdých material (např. do oceli) doporučujeme před použitím ÚČEL POUŽITÍ... -
Page 55: Ochrana Životního Prostředí
účelu zřízených. O možnostech recyklace se informujte Prohlašujeme, že tento výrobek, na místních úřadech nebo u prodejce. Popis WORX Vrtací kladivo Typ WX317 WX318 (300-329- označení stroje, zástupce Vrtací kladivo) Funkce Vrtání otvorů do různých materiálů Splňuje následující směrnice:... - Page 56 SIEŤOVÝ VYPÍNAČ ON/OFF REGULÁCIA MENITEĽNÝCH OTÁČOK OVLÁDACIA PÁČKA PRE SPÄTNÉ OTÁČANIE A OTÁČANIE VPRED PRÍDAVNÁ RUKOVÄŤ Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo. TECHNICKÉ ÚDAJE Typ WX317 WX318 (300-329- označenie zariadenia, zástupca Príklepová vŕtačka) WX317 WX318 Napätie 230-240V~50Hz Menovitý príkon...
- Page 57 INFORMÁCIE O VIBRÁCIÁCH WX317 WX318 Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: Hodnota emisie vibrácií = 6.435m/s = 9,217m/s Vŕtanie s príklepom do h ID h ID betónu Nepresnosť K= 1.5m/s² Hodnota emisie vibrácií...
- Page 58 BEZPEČNOSTNÉ Pred každou prácou na samotnom POKYNY PRE RUČNÉ stroji vytiahnite sieťovú zástrčku z VŔTAČKY elektrickej zásuvky 1. Pri práci s príklepovými vŕtačkami používajte chrániče sluchu. Vystavenie Noste ochranné rukavice nadmernému hluku môže spôsobiť stratu sluchu. 2. Používajte prídavné rukoväti, dodané Príklepové...
-
Page 59: Odstraňovanie Problémov
NÁVOD NA POUŽITIE Posuňte prepínač vŕtanie/príklepu do polohy označenej “symbolom vrtáku”. Vrtáky HSS by POZNÁMKA: Pred tým, ako náradie mali byť vždy pri vŕtaní do ocele použité s nízkymi použijete, prečítajte si návod na použitie. otáčkami. 3. Pilotné otvory ÚČEL POUŽITIA: Pri vŕtaní... -
Page 60: Vyhlásenie O Zhode
50668 Köln OCHRANA ŽIVOTNÉHO Vyhlasujeme, že tento výrobok Popis WORX Príklepová vŕtačka PROSTREDIA Typ WX317 WX318 (300-329- označenie zariadenia, zástupca Príklepová Elektrické výrobky sa nesmú likvidovať vŕtačka) spolu s domácim odpadom. Recyklujte Funkcia Vŕtanie dier do rôznych ma- v zberných miestach na tento účel... -
Page 61: Dados Técnicos
CONTROLO DE VELOCIDADE VARIÁVEL CONTROLO DE MOVIMENTO PARA DIANTE E INVERSO MANIVELA AUXILIAR Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento. DADOS TÉCNICOS Tipo WX317 WX318 (300-329- designação de aparelho mecânico, representativo de Berbequim com percussão) WX317 WX318 Tensão nominal 230-240V~50Hz Potência nominal... - Page 62 INFORMAÇÃO DE VIBRAÇÃO WX317 WX318 Os valores totais de vibração são determinados de acordo com a normativa EN 60745: Valor da emissão da vibração a = 6.435m/s = 9,217m/s Furar cimento com h ID h ID berbequim de percursão Instabilidade K= 1.5m/s²...
- Page 63 PONTOS DE SEGURANÇA Antes de realizar qualquer ADICIONAL PARA O SEU trabalho na própria máquina, BERBEQUIM retire a ficha de alimentação da tomada 1. Use os protectores de ouvidos quando usa berbequins de impacto. A exposição ao barulho pode causar perda Usar luvas de proteção de audição.
-
Page 64: Montagem Efuncionamento
FUNCIONAMENTO SUGESTÕES DE TRABALHO PARA A SUA BROCA NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções. 1. Para furar alvenaria e betão Desloque o selector de função do berbequim UTILIZAÇÃO CONFORME AS para a posição assinalada com o símbolo de um DISPOSIÇÕES martelo. -
Page 65: Protecção Ambiental
Declaramos que o produto Descrição WORX Berbequim com RESOLUÇÃO DE percussão Tipo WX317 WX318 (300-329- PROBLEMAS designação de aparelho mecânico, 1. Se a ferramenta não ligar, comece por representativo de Berbequim com verificar a ligação da ficha à tomada percussão) -
Page 66: Teknisk Information
DJUPMÄTARE HAMMAR- ELLER BORRKONTROLL KONTAKTLÅS-PÅ-KNAPP PÅ/AV-KNAPP VARIABEL HASTIGHETSKONTROLL ROTERINGSKONTROLL FRAMÅT OCH BAKÅT HJÄLPHANDTAG Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget. TEKNISK INFORMATION Type WX317 WX318(300-329- maskinbeteckning, Slagborr) WX317 WX318 Spänning 230-240V~50Hz Effekt 600W 810W Hastighet utan belastning 0-3000/min Nominellt Anslagsvärde... - Page 67 VIBRATIONSINFORMATION WX317 WX318 Vibration totala värden fastställda enligt EN 60745: Vibrationsutsändningsvärde = 6.435m/s = 9,217m/s h ID h ID Slagborrning i betong Osäkerhet K= 1.5m/s² Vibration emission value = 4,046m/s = 7,288m/s Borra i metal Osäkerhet K= 1.5m/s² Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering.
- Page 68 YTTERLIGARE SÄKERHETSPAKTER FÖR Innan något arbete på maskinen DIN BORRMASKIN utförs måste kontakten dras ut ur eluttaget 1. Använd hörselskydd när du slagborrar. Buller kan orsaka hörselskador. 2. Använd hjälphandtag som följde med verktyget. Om du förlorar kontrollen över Använd skyddshandskar verktyget kan det medföra personskador.
- Page 69 BRUKSANVISNING 2. Borrstål Sätt borr/effektaktivitetsvalknapp till positionen OBS: Innan du använder verktyget, läs “borrsymbol”. HSS borrbitar ska alltid användas noga igenom bruksanvisningen. för att borra i stål med lägre hastighet. 3. Vägledningshål ÄNDAMÅLSENLIG ANVÄNDNING När du borrar ett stort hål i ett hart material (t Maskinen är avsedd för slagborrning i tegel, ex stål) rekommenderar vi att du borrar ett litet betong och sten samt för borrning i trä, metall,...
-
Page 70: Deklaration Om Överensstämmelse
Uttjänade elektriska produkter får Förklarar att denna produkt, inte kasseras som hushållsavfall. Beskrivning WORX Slagborr Återanvänd där det finns anläggningar Typ WX317 WX318 (300-329- maskin- för det. Kontakta dina lokala myndigheter eller beteckning, Slagborr) ĺterförsäljare för ĺtervinningsrĺd. Borra hål i olika material Funktion Uppfyller följande direktiv,... -
Page 71: Tehnični Podatki
GUMB ZA ZAKLEPANJE STIKALA STIKALO ZA VKLOP/IZKLOP GUMB ZA IZBIRANJE HITROSTI PREKLOP VRTENJA PROTI LEVI/DESNI POMOŽNI ROČAJ Pri standardni dobavi niso vključeni vsi prikazani dodatki. TEHNIČNI PODATKI Vrsta WX317 WX318 (300-329-oznaka naprave, predstavnik udarnih vrtalnikov) WX317 WX318 Napetost 230-240V~50Hz Moč 600W 810W Št. - Page 72 PODATKI O VIBRACIJAH WX317 WX318 Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745: Vrednost emisije vibracij = 6.435m/s = 9,217m/s h ID h ID Udarno vrtanje v beton Nezanesljivost meritve K= 1.5m/s² Vrednost emisije vibracij = 4,046m/s...
- Page 73 VARNOSTNA OPOZORILA PRI Pred slehernim posegom na napravi, izvlecite napajalni kabel iz vtičnice VRTANJU 1. Med udarnim vrtanjem, nosite zaščito za ušesa. Izpostavljenost hrupu Nosite zaščitne rokavice lahko povzroči okvaro sluha. 2. Če je strojčku priložen stranski ročaj, ga namestite. Izguba nadzora lahko Udarno vrtanje povzroči telesne poškodbe.
-
Page 74: Navodila Za Uporabo
NAVODILA ZA UPORABO vrtanjem prestavite v položaj z “oznako kladiva”. Za vrtanje v beton, opeko in podobne materiale, OPOMBA: Preden začnete uporabljati morate vedno uporabljati sveder z vidia konico in strojček, si pozorno preberite navodila. vrtati z visoko hitrostjo. 2. Vrtanje v jeklo NAMEN UPORABE Stikalo za preklop med vrtanjem/udarnim Strojček je namenjen za udarno vrtanje v opeko,... -
Page 75: Odpravljanje Napak
3. Če okvare ne morete ugotoviti, dostavite Izjavljamo, da je izdelek, Opis izdelka Udarni vrtalnik WORX orodje k pooblaščenemu serviserju. Vrsta izdelka WX317 WX318 (300-329- oznaka strojčka, predstavnik udarnih VAROVANJE OKOLJA vrtalnikov) Funkcija Vrtanje lukenj v različne Odpadnih električnih naprav ne smete... - Page 76 Copyright © 2015, Positec. All Rights Reserved. AR01001800...
