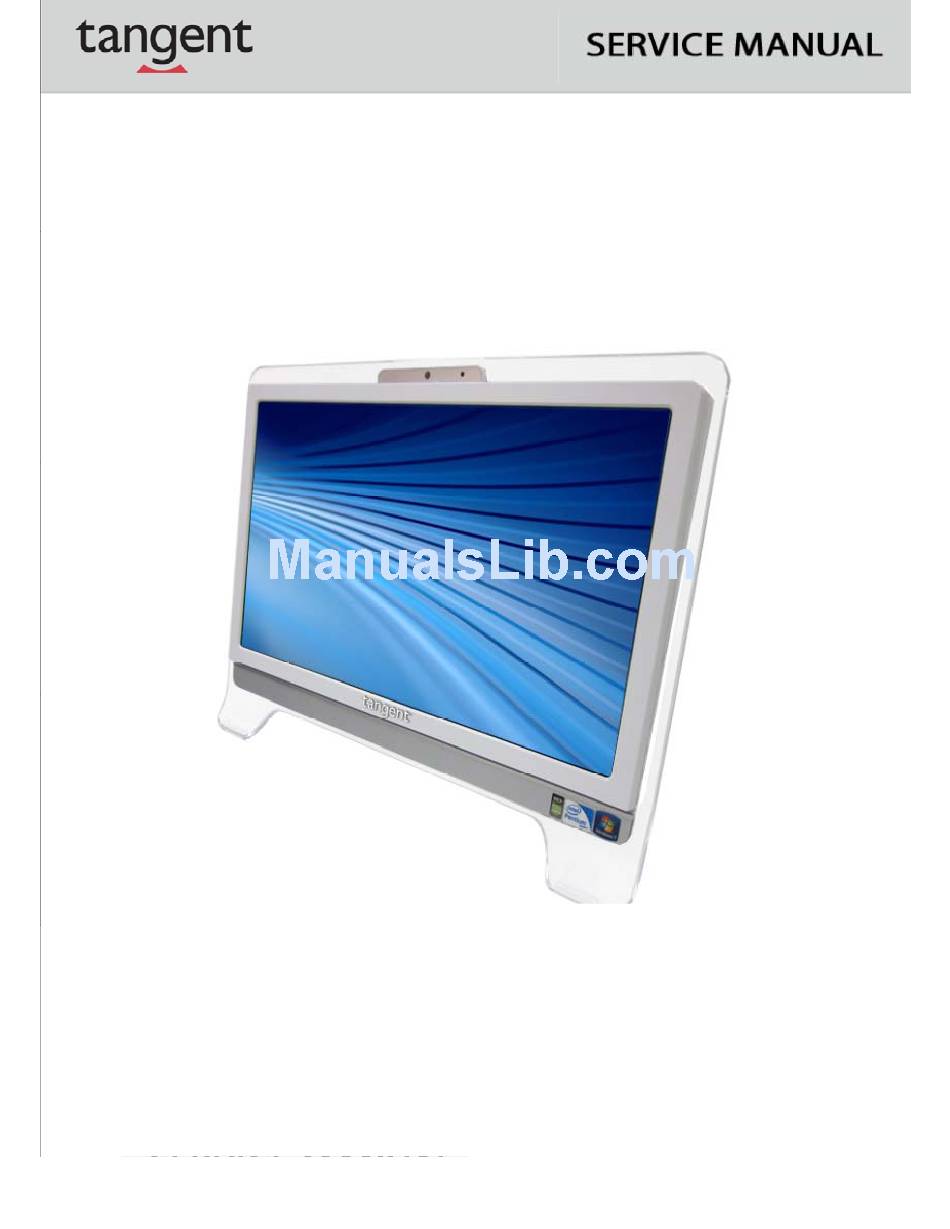

  • Page 1   VITA 2050 ...
  • Page 2       GETTING STARTED     IMPORTANT   All information is subject to change without prior notice.    How to Use this Service Manual   This  Service  Manual  provides  in‐depth  illustration  of  disassembling  the  system.  Topics  may  be  related  to  each other; hence it is highly recommended to read this guide from cover to cover first. After that, you may  go directly to any specific topic that most meets your immediate needs.    A Phillips (crosshead) screwdriver and a flathead  screwdriver can be used to do most of the installation.  Choosing one with a magnetic head would be  better.    Pliers can be used as an auxiliary tool to connect some connectors or cables.    Forceps can be used to pick up tiny screws or set  up the jumpers.    Rubber gloves can prevent from being incised ...

  • Page 3: Safety Precautions

     Place  system  components  on  a  grounded  antistatic  pad  or  on  the  bed  that  came  with  the  components whenever the components are separated from the system.   If  there  are  any  difficulties  installing  hardware  devices,  please  contact  Tangent  for  further  information.    Other Notice   The  peripheral  devices  contained  herein  may  vary  depending  on  your  actual  system ...
  • Page 4     System Disassembly  System Cover  IMPORTANT   Before you remove or install any components, make sure the system is not turned  on or connected to the AC power.        Step 1:  Place the system horizontally on a flat and      steady surface.               Step 2:  Unscrew the hinge    cover.                  Step 3:  Remove the hinge    cover.          ...
  • Page 5     Step 4:  Remove the foot stand    cover.                 Step 5:  Unscrew and remove the foot stand.                   Step 6:  Locate the screws that secure the rear cover. Unscrew them and keep them for later use.                    ...
  • Page 6     Step 7:  Locate the ODD and its emergency eject  hole. Insert a pin or unfolded paper clip into  the hole and push the pin firmly until the disc    compartment opens.           Step 8:  Pull out the disc compartment    and carefully detach the front bezel hooks.               Step 9:  Push the disk compartment    gently back until it closes.                    ...
  • Page 7     Step 10:  Pull the rear cover carefully upwards     and set it aside for later use.           Step 11:  Under the rear cover is a metal shield provided       to secure and protect the system   components.  Locate        the screws that secure the metal shield.  Remove the          screws and the metal  shield and keep them for later use.                              ...
  • Page 8   CPU      Step 1:  Locate the cooler set and the screws that attach the cooler set to  the mainboard.    Step 2:  Remove the screws in a diagonal sequence and set the screws  aside for later use.                              Step 3:  Remove the cooler set to uncover the CPU.                              Step 4:  Open the load lever and lift it up to a 90‐degree angle.     ...
  • Page 9       Step 5:  Open the load plate.               Step6:  Remove the CPU from  the socket.    Follow the above steps in  reverse order to replace the CPU  if necessary.                                             ...
  • Page 10   Memory     Step 1:  Locate the SO‐DIMM slot.                          Step 2:  Flip the slot clips outwards and the DIMM will spring upwards instantly.                              Step 3:  To avoid damaging the  golden finger, remove the  DIMM at the same angle  it was inserted.        IMPORTANT  ...

  • Page 11: Wireless Lan Card

        Wireless LAN Card       Step 1:  Locate the wireless LAN card and disconnect its antennas.                              Step 2:  Remove the screw to  release the card.                              Step 3:  The WLAN card will automatically  spring upwards. To avoid damaging the  golden finger, remove the card at the same  angle it was inserted. ...

  • Page 12: Hard Disk Drive

      Hard Disk Drive       Step 1:  Locate the HDD set and detach the HDD power &  signal cable.                           Step 2:  Detach the system cables from the cable routing tabs  on the HDD set.                               Step 3:  Remove the screws that attach the HDD set to the  chassis.         ...
  • Page 13     Step 4:  Lift up the HDD set to release it from the system  chassis.                              Step 5:  Unscrew the HDD and pull it out from the HDD tray.          Follow the above steps in reverse  order to replace the HDD if  necessary.                               ...

  • Page 14: Optical Disk Drive

            Optical Disk Drive     Step 1:  Disconnect the ODD  power & signal cable.                          Step 2:  Unfasten the screws that  secure the ODD to the  chassis. Keep the screws  for later use.                  Step 3:  Lift the ODD set upwards  to release it from the  chassis.           ...

  • Page 15: Cmos Battery

          CMOS Battery  NOTE: Make sure that you write down the CMOS settings before removing the  CMOS battery.    Step 1:  Locate the CMOS battery.                      Step 2:  Disconnect its cable.                  Step 3:  Detach the battery sticker to release the battery.    Step 4:  Replace only with the same or equivalent type  of battery recommended by the manufacturer..         ...
