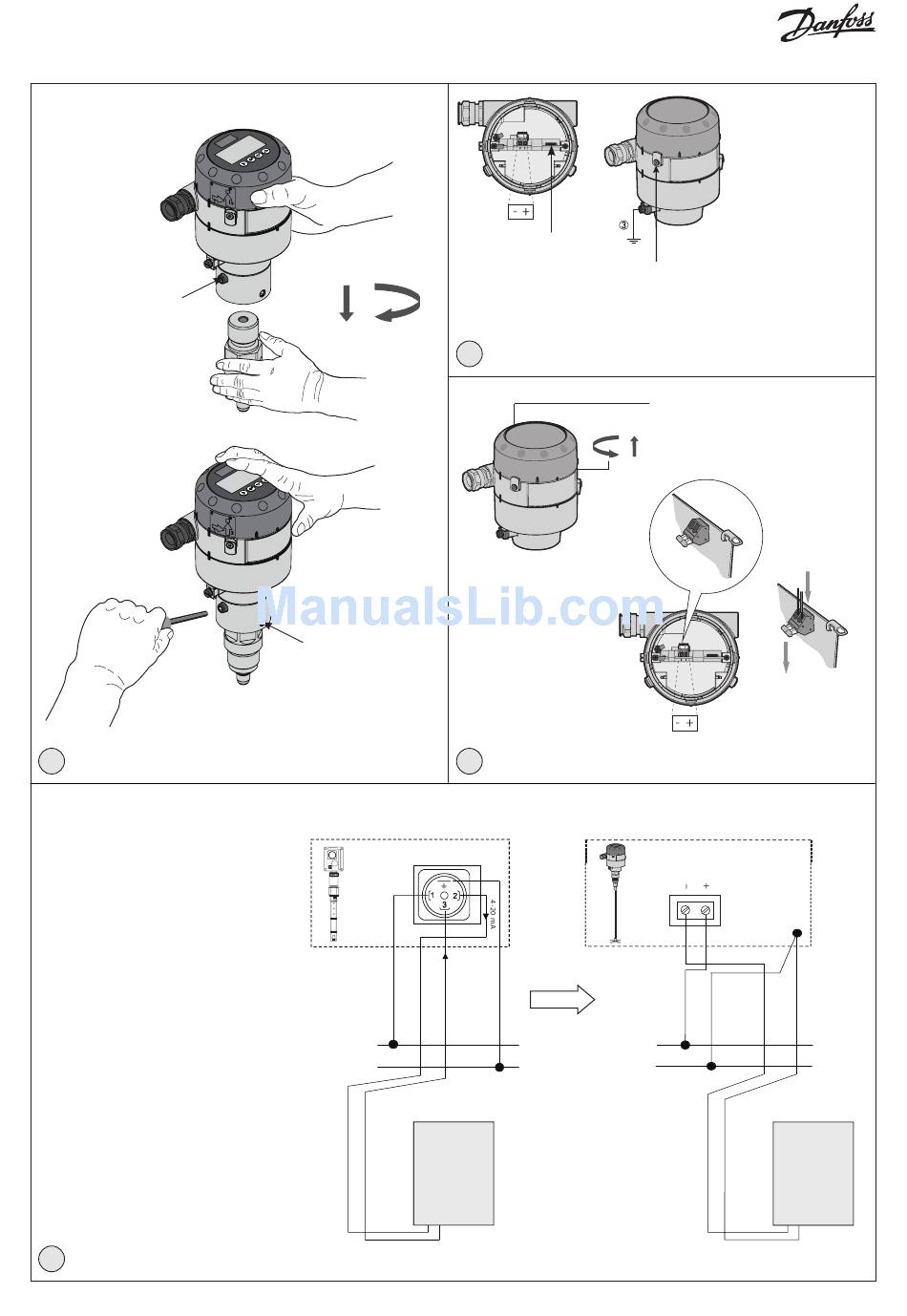

Danfoss AKS 4100U Installation Manual page 3


Unscrew
拧开
ねじを外す
Отвинтите

Screw
拧
ねじ
Закрутите
6
AKS 41/41U with a.c supply to
AKS 4100/4100U with d.c supply.
AKS 41/41U（交流电源）至
AKS 4100/4100U（直流电源）
AKS 41/41U から AKS 4100/4100U
AC 電源 AKS 41/41U から DC 電源
AKS 4100/4100U へ
Замена AKS 41 на AKS 4100
AKS 41/41U перененный ток на
AKS 4100/4100U постоянный ток
9
© Danfoss | DCS (MWA) | 2017.07
Connector for HMI
HMI 连接头
HMI 用コネクタ
 
Подсоединение
HMI
7

Screw
Danfoss
M84H0010_1
拧
ねじ
Закрутите
Danfoss
M84H0010_1
8
AKS 41/41U
(+)
(–)
≠ Æ Ø ∞
24 V a.c (L)
24 V a.c (N)
Danfoss EKC 347 /
PLC
Cover stop. 2.5 mm / 0.2 in. Allen Key.
盖挡. 2.5 mm / 0.2 in. 内六角
カバー止め 2.5 mm / 0.2 インチ六角レンチ
Фиксатор крышки ключ на 2.5 мм / 0.2 дюйма.
 Loosen cover stop
松开盖挡
カバー止めを緩めます
 
Фиксатор крышки
AKS 4100/4100U
≠ ∞ Æ Ø
24 V d.c (+)
24 V d.c (–)
DKRCI.PI.SC0.F3.ML | 520H8392 | 3
Danfoss EKC 347 /
PLC
