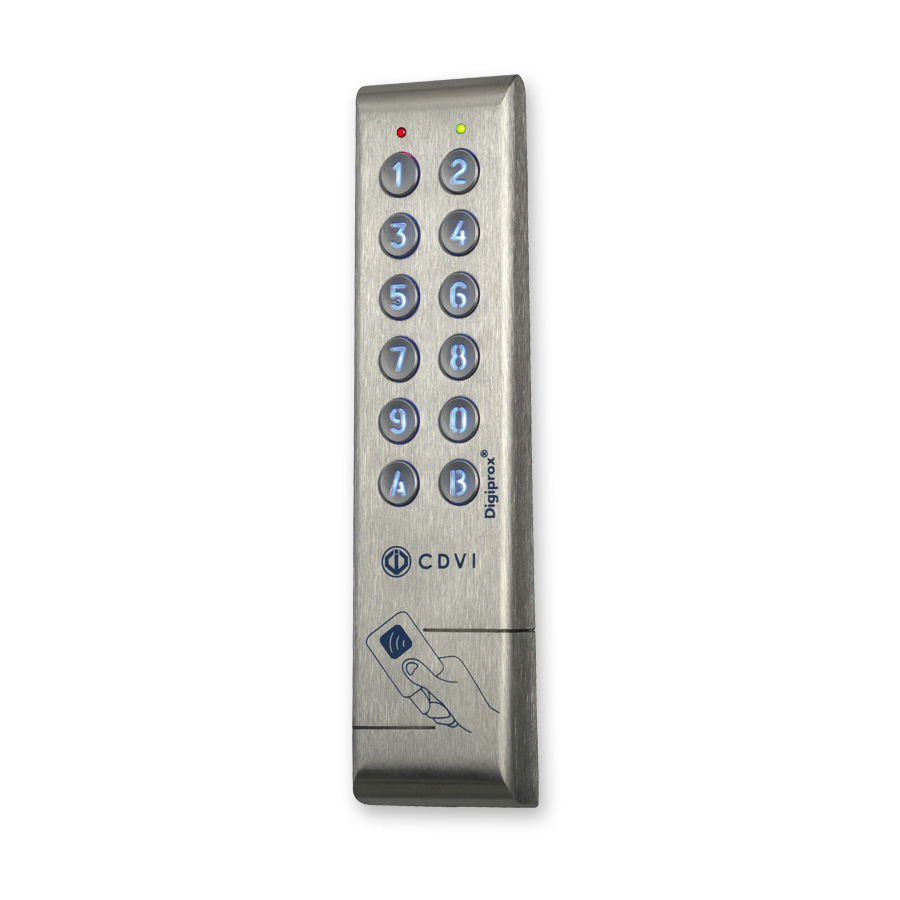

Access control code keypad with dual technology digicode /proximity reader - wiegand. integrated access control
Hide thumbs
Also See for KCPROXWLC:
- Installation manual (28 pages) ,
- Quick start manual (7 pages) ,
- Installation manual (28 pages)
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Related Manuals for CDVI KCPROXWLC
Summary of Contents for CDVI KCPROXWLC
- Page 1 FRANCAIS ENGLISH KCPROXWLC Lecteur double technologie Proximité/Digicode - Wiegand ® Dual Technology Digicode /Proximity Reader - Wiegand ® Range: Integrated Access Control / Gamme : Contrôle d’Accès Intégré INSTALLATION MANUAL MANUEL D’INSTALLATION MANUEL D’INSTALLATION Group Products...
-
Page 2: Product Presentation
- The distance between a CT-V900-A controller Power Supplies or a LINKNET controller and a KCPROXWLC Recommended power supplies: ARD12 or BS60. should not exceed more than 50 meters. These products must be powered in 12Vdc and the... -
Page 3: Mounting Kit
T20 Diax spanner ® the hole wiring access. screw on the wall. hardware. 5] WIRING EXAMPLE: KCPROXWLC TO A CONTROLLER Controller terminal wirings KCPROXWLC WIRING TABLE ONLINE SYSTEMS STANDALONE Wiegand format ISO2 format Standard format... - Page 4 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® 6] WIRING EXAMPLE: KCPROXWLC to INTBUSW Reader interface KCPROXWLC 12VDC Black Brown Buzzer command input Green Data 0 White Data 1 Blue Clock Purple Programming Yellow Green LED Orange...
- Page 5 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® INTBUSW (Reader controller) Terminal block : Motherboard Input voltage - Input voltage + Data O Clock Data 1 Terminal block : Motherboard N/C contact eletromagnetic lock (+) Common contact power supply (+)
-
Page 6: Programming Chart
MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® 8] PROGRAMMING CHART For the programming connect the purple cable with the black cable. Switch the power supply off then switch it on. 2 beeps are emitted LED ON... - Page 7 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® Programming Programming Programming Centaur or for decimal or the audible signal Standard format hexadecimal mode 1 beep 1 beep 1 beep Green LED ON Green LED ON Green LED ON...
- Page 8 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® Default values - 2 short beeps > Entry or Exit - Illumination duration: from programming, 10 seconds, - 4 short beeps > data computing error. - User code lenght: 5 digits,...
- Page 9 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® - One beep is emitted to confirm programming. 3. Disconnect the purple cable with the black cable: - The Green LED is lighting up during 1 second. Two beeps are emitted to confirm exit from programming.
- Page 10 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® Interface - The output format is 26-bit Wiegand (Signals: DATA1, DATA0 and CLOCK), - Output signal in open collectors (pull up of 2.2K in +5V) 26-bit hexadecimal output format.
- Page 11 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® - Parity 2: 1 bit – odd parity for the last 14-bit. Bit 1 Bit 2 à bit 29 Bit 30 Even Parity from bit 2 to bit 15...
- Page 12 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® 12] PROPRIETARY FORMAT OWNED BY STANDARD This format is compatible with other Standard products (Contact us). 13] ISO 7811 TRACK 2 FORMAT Characters SS = start sentinel > Hex B ES = end sentinel >...
- Page 13 MANUEL D’INSTALLATION KCPROXWLC Dual Technology Digicode /Proximity reader - Wiegand ® 14] NOTES .......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Page 14: Presentation Du Produit
2] NOTES & RECOMMENDATIONS Programmation de la double sécurité - Câbles préconisés entre le KCPROW WLC CENTAUR : et l’interface BUS (INTBUSW) : Câbles 2 paires Il y a 3 modes d’utilisation du KCPROXWLC : (4 fils) SYT1 8/10ème. - Digicode seul, ®... -
Page 15: Montage
4] MONTAGE Prenez les côtes du support Vissez le support de fixation Câblez KCPROXWLC Pour finaliser la fixation du de fixation du KCPROXWLC dans la surface à l’aide des 2 (Schéma page suivante) et KCPROXWLC, utilisez la vis percez surface vis et chevilles fournies. - Page 16 MANUEL D’INSTALLATION Lecteur double Technologie Proximité/Digicode - Wiegand ® 6] RACCORDEMENTS CONNEXION AVEC CONTRÔLEUR DE PORTE (INTBUSW) KCPROXWLC Rouge Alimentation 12V DC Noir Alimentation 0V Marron Commande du buzzer Vert Data 0 Blanc Data 1 Bleu Clock Violet Programmation Jaune...
- Page 17 - PDN345BUSPROX Adressage DIPSWITCH Mode Façade - Programmation de l’adresse par installation - Dip4 = OFF Lecteur 1 Lecteur 2 Lecteur 3 ST1 (Cavalier de programmation) Lecteur 4 ST1 (Cavalier de programmation) : Normal Normal (Config. usine) Installation cdvi.com cdvigroup.com...
- Page 18 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® 8] PROGRAMMATION Connexion du câble Violet et Noir pour entrer en programmation. Coupez l’alimentation puis rétablissez-la. 2 bips sonores LED rouge ON Programmation Programmation Programmation du format de de l’éclairage...
- Page 19 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® Programmation Programmation du mode CENTAUR du mode décimal ou standard ou héxadécimal 1 bip 1 bip 1 bip LED verte ON LED verte ON LED verte ON Tapez : Tapez :...
- Page 20 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® Valeurs par défaut - 4 bips courts > Erreur de saisie. - Tempo éclairage : 10 s. - Nombre de termes : 5. Termes utilisés - Sortie Wiegand 26 bits.
- Page 21 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® - Un bip est émis. - La Led verte s’allume pendant 1 seconde. H] PROGRAMMATION DU SIGNAL SONORE - Tapez 26,30 ou 44 pour définir le nombre de bits en mode Wiegand.
- Page 22 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® 9] FORMAT DE SORTIE WIEGAND 26 BITS 0 logique 1 logique Chronogrammes \DATA1 \CLOCK \DATA0 Interfaçage μs μs - La communication s’effectue par une liaison de type Wiegand 26 bits (Format 26 bits hexadécimal).
- Page 23 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® - Parité 2 : «0» si le nombre de 1 dans bit 14 à bit 25 est impaire, «1» si le nombre de 1 dans bit 14 à bit 25 est paire.
- Page 24 CLAVIER Hexadécimal 12] FORMAT DE SORTIE FORMAT STANDARD Le KCPROXWLC fonctionne sous ce format (propriété de l’entreprise) avec certaines centrales ou platines de la gamme Standard (nous consulter). 13] FORMAT DE SORTIE FORMAT ISO 7811 TRACK 2 SS : Sentinelle de début > Hex B ES : Sentinelle de fin >...
- Page 25 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® Chaque caractère est composé de 5 bits : 4 bits de données + 1 bit de parité. Caractères Parité B = SS D = FD F = ES 14] NOTES ..............................
- Page 26 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 27 MANUEL D’INSTALLATION KCPROXWLC Lecteur double Technologie Proximité/Digicode - Wiegand ® ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 28 Reference : G0301FR0334V05 Extranet : EXE-CDVI_IM KCPROXWLC CMYK A5 EN-FR 05 Creator of electronic access solutions *G0301FR0334V05* CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI CDVI CDVI UK...
