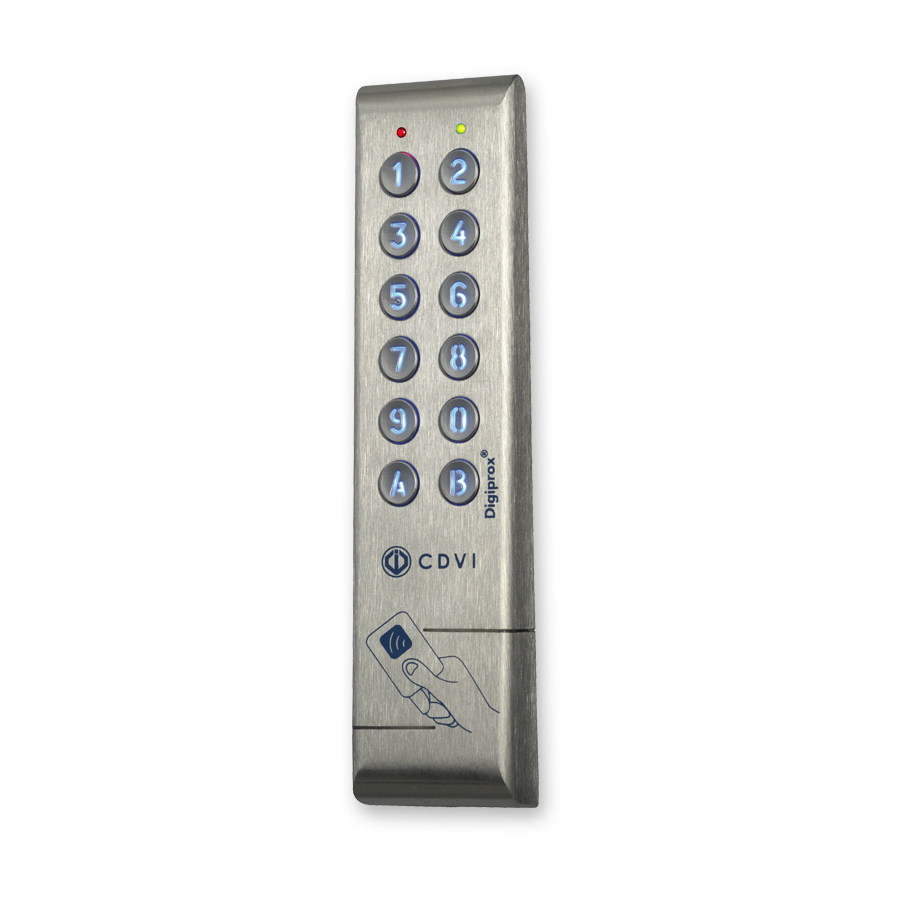

CDVI KCPROXWLC Installation Manual
Dual technology digicode/proximity reader
Hide thumbs
Also See for KCPROXWLC:
- Installation manual (28 pages) ,
- Quick start manual (7 pages) ,
- Installation manual (16 pages)
Related Manuals for CDVI KCPROXWLC
Summary of Contents for CDVI KCPROXWLC

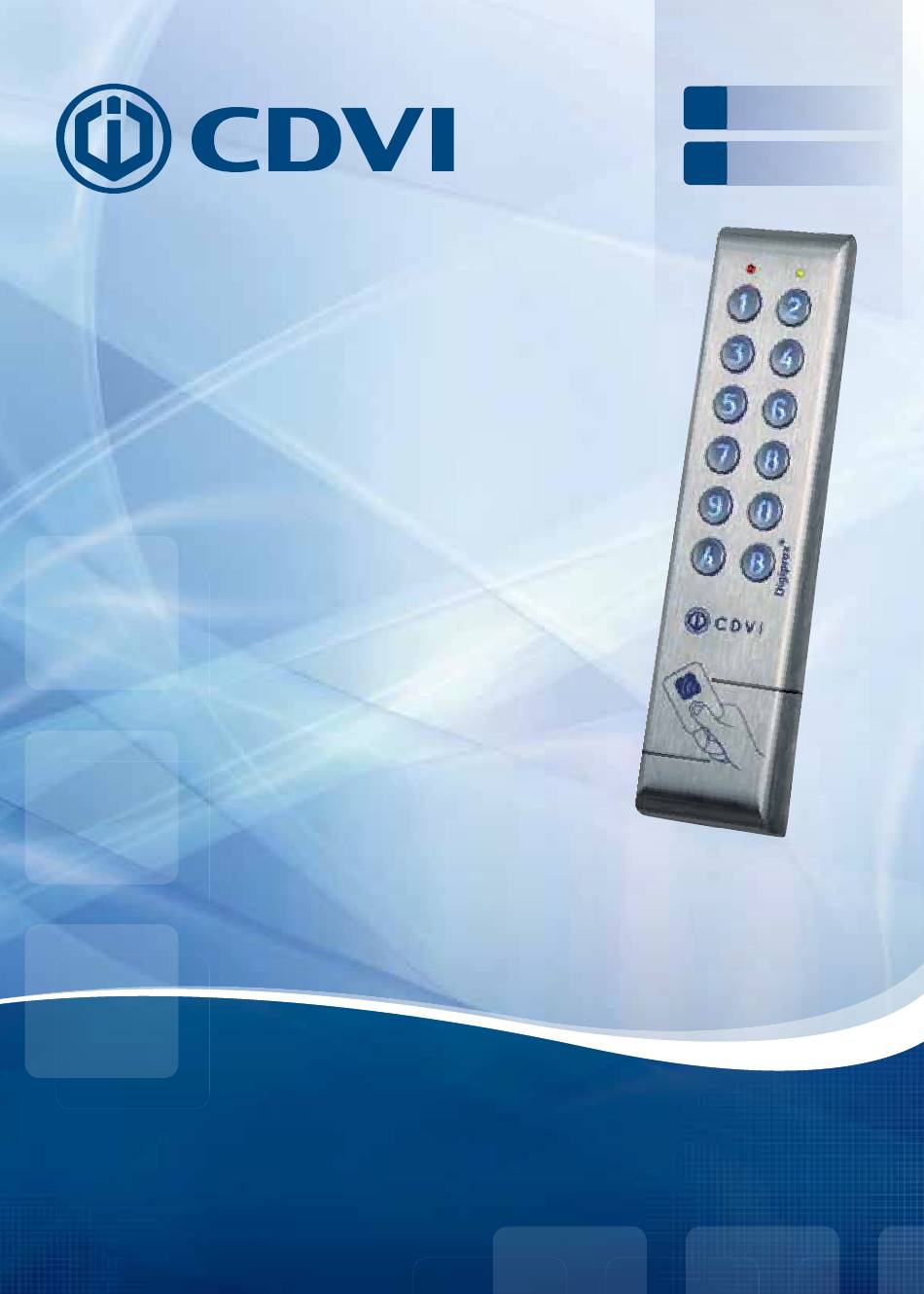

- Page 1 ESPAÑOL ENGLISH KCPROXWLC Lector de doble tecnología Proximidad/Digicode ® Dual Technology Digicode /Proximity Reader ® La elección del instalador cdvigroup.com...
- Page 2 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® 1] PRESENTACIÓN DE PRODUCTO Doble tecnología: Lector de proximidad y Digicode ® Formatos de salida: Wiegand, Standard, e ISO Track 2. Acero inoxidable. Retroiluminado. Recomendado para activar y desactivar su sistema de alarma.
-
Page 3: Elementos Incluidos
(M5x8) (M4x30) KCPROXWLC 4] MONTAJE Marque la ubicación de los Fije la placa de montaje Realice conexiones Fije el KCPROXWLC usando tornillo usando la placa de usando tacos necesarias, pase el cable por el tornillo y la herramienta fijación KCPROXWLC tornillos suministrados. - Page 4 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® 6] CABLEADO CONEXIÓN A UN CONTROLADOR DE PUERTA (INTBUSW) KCPROXWLC Rojo Alimentación 12 Vcc Negro Alimentación 0 V Marrón Buzzer Verde Data 0 Blanco Data 1 Azul Clock Violeta Programación...
-
Page 5: Modo Autónomo
MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® INTBUSW (Controlador de puerta) Bornero de 5 puntos: Tarjeta madre Alimentación - Alimentación + Data 0 Clock Data 1 Bornero 16 puntos: Tarjeta madre Contacto Normalmente Cerrado - Ventosa (+) Contacto Común de alimentación (+) - Page 6 KCPROXWLC Lector de doble tecnología proximidad/Digicode ® 8] PROGRAMACIÓN Para entrar en modo de programación, corte la alimentación del KCPROXWLC. Conecte los hilos violeta y negro y vuelva a conectar la alimentación del lector. 2 pitidos LED verde ON Programación de Programación...
- Page 7 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® Programación del Programación de Programación del modo Standard o la señalización modo de teclado CENTAUR sonora 1 pitido 1 pitido 1 pitido LED verde ON LED verde ON LED verde ON...
- Page 8 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® Valores por defecto Correspondencia de señales sonoras - Tiempo de iluminación: 10 seg. - 1 pitido corto > Teclado conectado o tecla - Número de dígitos: 5. pulsada. - Salida Wiegand 26 bits.
- Page 9 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® - Se encenderá el LED rojo. H] PROGRAMACIÓN DE LA SEÑALIZACIÓN 2. Teclee A3 para indicar el número de bits SONORA de la trama Wiegand: - Se emitirá un pitido.
- Page 10 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® 9] FORMATO DE SALIDA Lógica 0 Lógica 1 Cronogramas \DATA1 \CLOCK \DATA0 μs μs 10] FORMATO DE SALIDA WIEGAND 26 BITS Interfaz Formato de 26 bits hexadecimal. La comunicación se efectúa por una conexión Wiegand de 26 bits (señales: DATA0, DATA1 y CLOCK).
- Page 11 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® 11] FORMATO DE SALIDA WIEGAND 30 BITS Formato de 30 bits hexadecimal con salidas de colector abierto. La comunicación se efectúa por una conexión Wiegand de 30 bits (señales DATA1, DATA0 y CLOCK) en la que la trama se descompone de la siguiente manera: - Paridad 1: 1 bit –...
- Page 12 01011010 01001011 14] FORMATO DE SALIDA FORMATO STANDARD El KCPROXWLC funciona con este formato (propietario de la empresa) con ciertas centrales de la gama Standard (consúltenos). 15] FORMATO DE SALIDA FORMATO ISO 7811 TRACK 2 SS : Sentinel de inicio > Hex B ES : Sentinel de fin > Hex F...
- Page 13 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® /Presencia /Data /Clock Cada dígito se compone de 5 bits: 4 bits de datos + 1 bit de paridad. Caracteres Paridad B = SS D = FD F = ES cdvi.com...
- Page 14 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 15 MANUAL DE INSTALACIÓN KCPROXWLC Lector de doble tecnología proximidad/Digicode ® ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Page 16: Product Presentation
- The distance between a CTV900A (CENTAUR) controller Power Supplies or AC22 (ATRIUM) controller and a KCPROXWLC Recommended power supplies: ARD12 or BS60. should not exceed more than 150 meters. These products must be powered in 12Vdc and the... -
Page 17: Mounting Kit
T20 Diax spanner ® the hole wiring access. screw on the wall. hardware. 5] WIRING EXAMPLE: KCPROXWLC TO A CONTROLLER Controller terminal wirings KCPROXWLC WIRING TABLE ONLINE SYSTEMS Wiegand format ISO2 format Standard format... - Page 18 INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® 6] WIRING EXAMPLE: KCPROXWLC to INTBUSW Reader interface KCPROXWLC 12VDC Black Brown Buzzer command input Green Data 0 White Data 1 Blue Clock Purple Programming Yellow Green LED Orange Red LED...
-
Page 19: Online Mode
INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® INTBUSW (Reader controller) Terminal block : Motherboard Input voltage - Input voltage + Data O Clock Data 1 Terminal block : Motherboard N/C contact eletromagnetic lock (+) Common contact power supply (+) -
Page 20: Programming Chart
INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® 8] PROGRAMMING CHART For the programming connect the purple cable with the black cable. Switch the power supply off then switch it on. 2 beeps are emitted LED ON Programming Programming... - Page 21 INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® Programming Kaypad Programming Centaur or programming the audible signal Standard format 1 beep 1 beep 1 beep Green LED ON Green LED ON Green LED ON Enter: Enter: - 0 = disable the...
- Page 22 INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® Default values - 2 short beeps > Entry or Exit - Illumination duration: from programming, 10 seconds, - 4 short beeps > data computing error. - User code lenght: 5 digits,...
-
Page 23: Wiegand Format
INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® - One beep is emitted to confirm programming. 3. Disconnect the purple cable with the black cable: - The Green LED is lighting up during 1 second. Two beeps are emitted to confirm exit from programming. 3. Disconnect the purple cable with the black cable:... - Page 24 INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® 10] 26-BIT WIEGAND FORMAT Interface - The output format is 26-bit Wiegand (Signals: DATA1, DATA0 and CLOCK), - Output signal in open collectors (pull up of 2.2K in +5V) 26-bit hexadecimal output format.
- Page 25 INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® - Parity 1: «0» if the number of 1 in bit 2 to bit 15 is even, «1» if the number of 1 in bit 2 to bit 15 is odd.
- Page 26 INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® 14] PROPRIETARY FORMAT OWNED BY STANDARD This format is compatible with other Standard products (Contact us). 15] ISO 7811 TRACK 2 FORMAT Characters SS = start sentinel > Hex B ES = end sentinel > Hex F LRC = Ou Exclusif de tous les caractères de la trame (including SS and ES)
- Page 27 INSTALLATION MANUAL KCPROXWLC Dual Technology Digicode /Proximity reader ® 15] NOTES .................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 28 Referencia: Extranet : CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI FRANCE + EXPORT IBÉRICA Phone: +33 (0)1 48 91 01 02 [SPAIN - PORTUGAL] Fax: +33 (0)1 48 91 21 21...
