- Page 1 Art.3676 Videophone - Art.3676 Videocitofono 1 2 3 6 7 8 1 2 3 4 1 2 3...

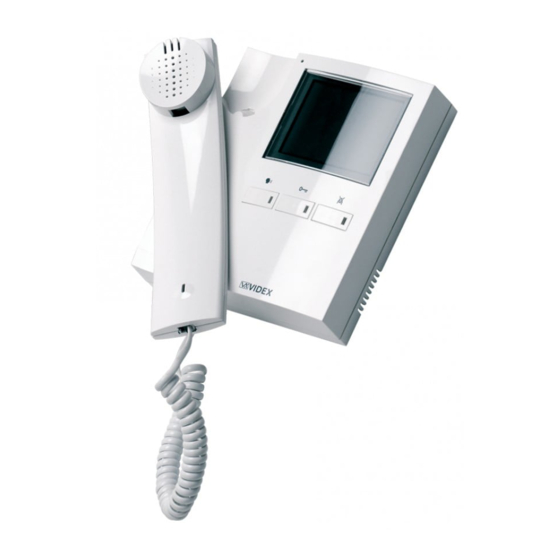

- Page 2 VX2200 “2 WIRE” Bus Digital System VIDEX ELECTRONICS S.p.A. ART.3676 VIDEOCITOFONO DIGITALE SERIE 3600 ART.3676 3600 SERIES DIGITAL VIDEOPHONE FOR PER SISTEMI DIGITALI VX2200 VX2200 DIGITAL SYSTEMS Descrizione Description Videocitofono specifico per il sistema VX2200 con monitor a colori LCD Intelligent videophone for the VX2200 digital system incorporating a 3,5”...
- Page 3 VX2200 “2 WIRE” Bus Digital System VIDEX ELECTRONICS S.p.A. Per impostare il modo video e la terminazione To set the video mode Il videocitofono può funzionare con il segnale video composito (cavo coas- The videophone can operate with either composite video signal (coax cable) siale) o con il segnale video bilanciato (2 fili).
- Page 4 VX2200 “2 WIRE” Bus Digital System VIDEX ELECTRONICS S.p.A. Art.3676 - SEGNALI SCHEDA DI CONNESSIONE Art.3676 - PCB CONNECTION BOARD SIGNALS Morsetto Descrizione Description Terminal Ingresso alimentazione video 17÷20Vdc +20V Video power supply 17÷20Vdc Ingresso alimentazione video 17÷20Vdc +20V Video power supply 17÷20Vdc...
- Page 5 VX2200 “2 WIRE” Bus Digital System VIDEX ELECTRONICS S.p.A. Art.3676 Istruzioni di fissaggio a parete Art.3676 Wall mounting instructions Fig.1 Fig.2 Fig.3 Fig.4 Dovendo passare attraverso la fessura “e” (fig.2A) della placca di fissaggio Cables must be fed through the opening “e” (Fig. 2A) of the mounting a parete, consigliamo di canalizzare i conduttori in maniera tale da lasciare plate “c”, which should be fitted approximately 135cm from finished floor...
