Videx 3618 Instructions

3600 SERIES VIDEOPHONES
161

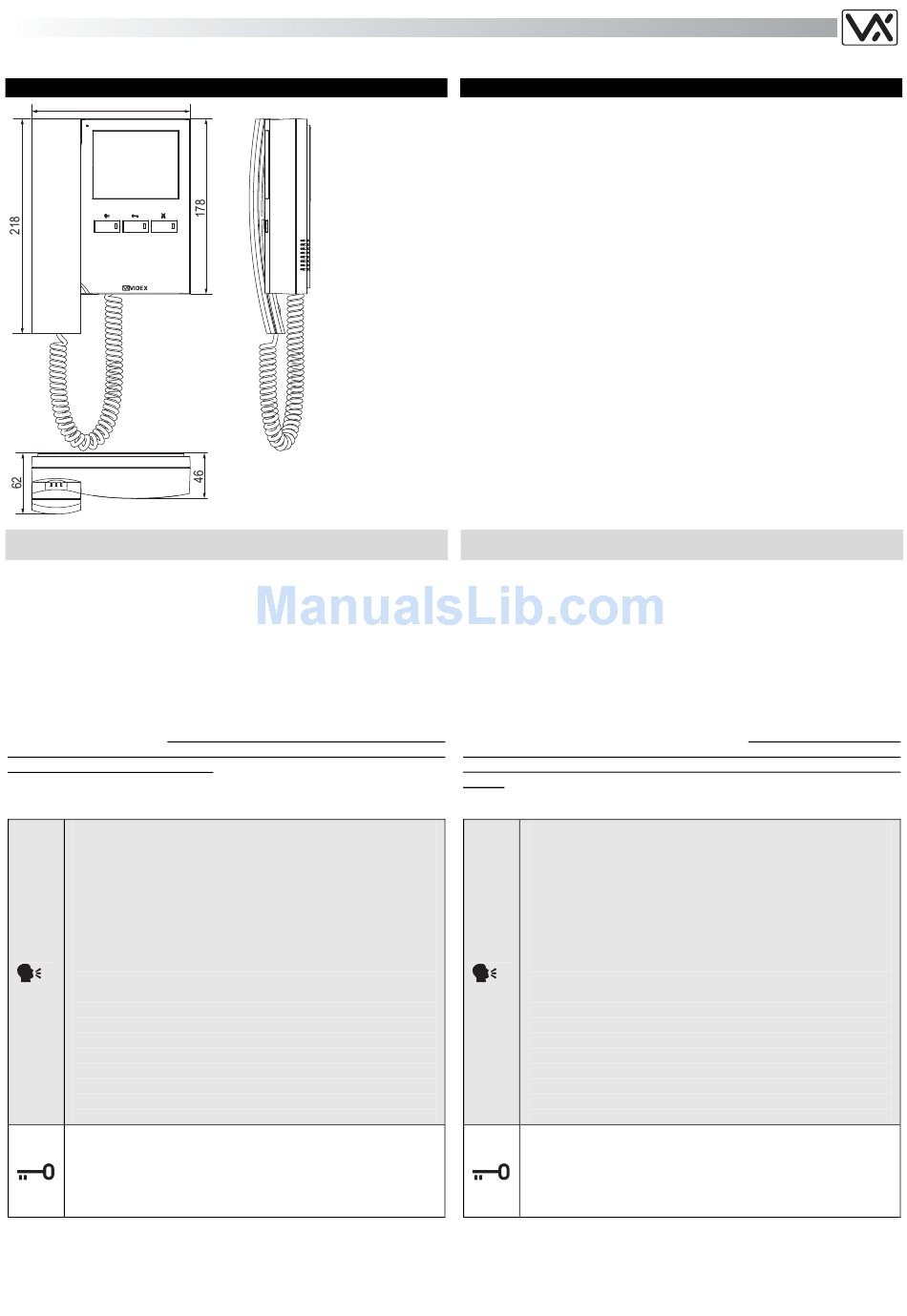

Art.3618
FOR TRADITIONAL VIDEO SYSTEMS USING COAX VIDEO SIGNAL
OR BALANCED VIDEO SIGNAL ART.3618

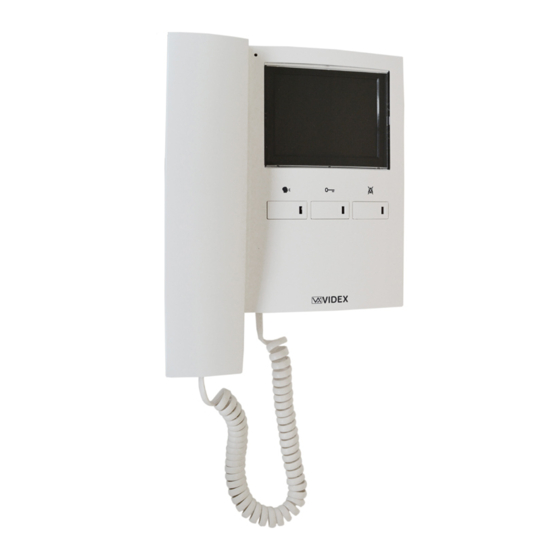

Videophone (with hands free facility) using 3.5" full colour active matrix
LCD monitor for traditional video door entry systems using coax cable or
two wire (balanced video) to bring the video signal.
Are available "door open" , "answer/camera recall/push to talk", "priva-
cy/call reject/service" buttons plus 3 LED's give visual signalling relative to
the videophone operation.
Controls: loudspeaker volume, call tone volume, contrast, brightness and
hue.
Programmable privacy duration, melody, number of rings, door opening
time and video mode. Input for electronic call tone.
The Art.3618 is for surface mount (requires the Art.5980 connection board
plus wall mounting plate) The Art.3618 can be used in all the systems
where are used the Art.3411, 3412, 5418 or 5412 but requires and addi-
tional wire for 12Vdc power supply.
Push buttons
1. On an incoming call, operation of this button allows the
user to answer and converse with the visitor in hands
free mode. The relevant LED will illuminate. You can an-
swer also by the handset.
2. If operated when system is in standby (no Call) camera
recall will be activated and the relevant LED will illumi-
nate.
3. When in conversation (monitor on), momentary opera-
tion of the button will switch the videophone off. The vid-
eophone will also automatically switch off after a time
delay if the button is not pressed. The relevant LED will
switch off.
4. When in conversation (monitor on), pressing and holding
the button for more than 3 seconds will switch the video-
phone into SIMPLEX speech mode. Press and hold the
button to speak to the caller (The LED will flash rapidly),
release the button to listen (The LED will flash slowly). If
the button is not pressed for 10 seconds the videophone
will switch off. The videophone will revert to duplex
speech when another call is made.
During a call, operation of this button will activate the "door
open" relay. On the display (top centre) will be signalled the
door opening. The LED of the button will illuminate if terminal
19 has been properly connected i.e. to a door contact to mon-
itor the door status.
VIDEOCITOFONI SERIE 3600
PER SISTEMI VIDEO TRADIZIONALI
COASSIALE O BILANCIATO ART.3618
Videocitofono (con funzione viva-voce) a colori con monitor LCD TFT da
3,5" per sistemi videocitofonici standard operanti tramite cavo coassiale o
segnale video bilanciato (no sistemi "4+1" video). Sono disponibili 3 pul-
santi con molteplici funzioni: "apri-porta", "risposta/auto-accensione/premi
per parlare", "privacy/rifiuto chiamata/servizio". 3 LED forniscono informa-
zioni circa il funzionamento del videocitofono.
Regolazioni: volume altoparlante, volume del tono di chiamata, luminosità,
contrasto e saturazione.
Durata privacy, numero di squilli, tempo d'apertura porta e modo video
programmabili. Ingresso per chiamata tramite nota elettronica.
L'Art.3618 è per il montaggio da superficie (richiede l'Art.5980 scheda di
connessione più piastra di fissaggio a parete), Il videocitofono 3618 può
essere impiegato negli stessi sistemi in cui sono utilizzati i videocitofoni
3411, 3412, 5418 o 5412, ma richiede un filo addizionale di alimentazione
12Vdc.
Pulsanti
1. Premendo questo pulsante alla ricezione della chiamata
è possibile avviare la conversazione con il visitatore in
modo viva-voce. Il relativo LED si accende. La risposta
può avvenire alternativamente tramite cornetta.
2. Ad impianto spento, premere il pulsante per eseguire
l'auto-accensione. Il relativo LED si accende.
3. Durante una conversazione (monitor acceso), la rapida
pressione di questo tasto spegne l'impianto. In ogni caso
lo spegnimento a tempo è automatico anche se non vie-
ne premuto il pulsante. Il relativo LED si spegne.
4. Durante una conversazione (monitor acceso), premendo
il pulsante per più di 3 secondi, il videocitofono passa
nel modo trasmissione ad una via: tenere premuto il pul-
sante per parlare con l'esterno (il LED lampeggia rapi-
damente), rilasciare il pulsante per ascoltare il visitatore
(il LED lampeggia lentamente). Se il tasto non viene
premuto per 10 secondi il videocitofono si spegne. Il vi-
deocitofono torna al funzionamento normale alla suc-
cessiva accensione.
La pressione di questo pulsante durante una chiamata o una
conversazione permette di aprire la porta. L'apertura è se-
gnalata dall'emissione di un bip e da una icona visualizzata
nella parte alta centrale del display. Il LED del pulsante si
accenderà se il morsetto 19 è opportunamente collegato ad
esempio per monitorare lo stato della porta.
CON SEGNALE VIDEO
