INSTRUCTIUNI INSTALARE (OPTIONAL)

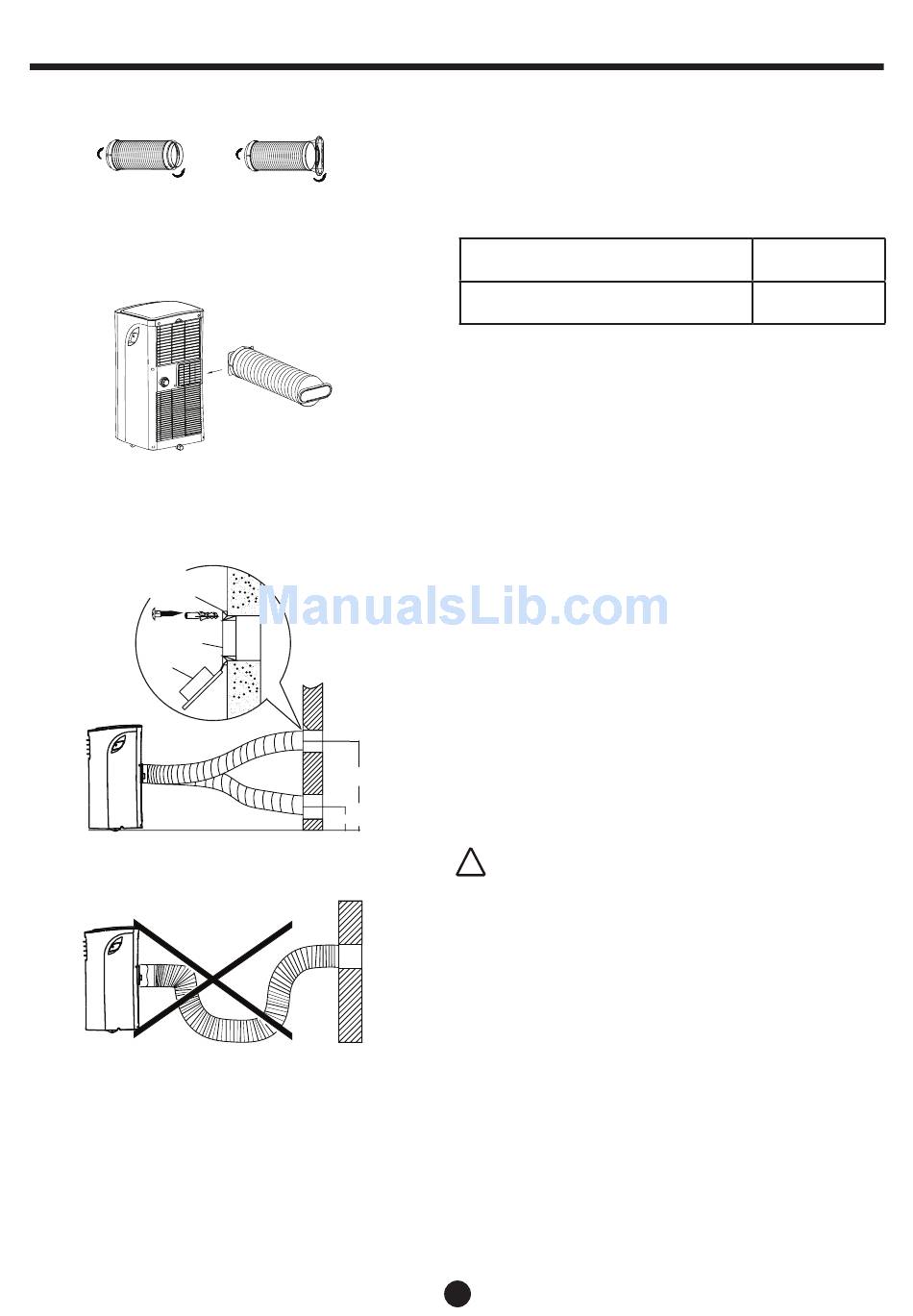

Fig.16
pozitia prizei
de expansiune
Adaptor A
Capac
adaptor
Fig.17
Fig.18
max 120CM
max 30CM
Fig.19
Fig.20
Instalarea furtunului de scurgere a apei:
Furtunul trebuie instalat sau dezinstalat in functie de
modul de folosire, conform schitei de mai jos.
Modul COOL, AUTO
Modul FAN, Dezumidificare (DRY)
1. Instalati adaptorul B pe furtun (fig 16 sau 17). Con-
sultati paginile anterioare pentru instalarea kitului de
fereastra.
2. Fixati furtunul de evacuare in grila de evacuare con-
form FIG. 18
Furtunul de scurgere poate fi instalat si prin perete
(aceasta optiune nu este valabila pentru unitatile care
nu dispun de adaptor A, mufe de prelungire sau suru-
buri de lemn).
1. Faceti o gaura in perete. Instalati adaptorul A in exteriorul
peretelui folosind 4 mufe de prelungire si suruburile de lemn.
Fixati bine. (fig 19).
2. Conectati furtunul impreuna cu adaptorul B, la adaptorul A.
IMPORTANT: Cover the hole using the adaptor cap
when not in use.
Nu indoiti conducta(furtunul) de evacuare (fig. 20).
!
Atentie:
Asigurati o suprafata libera de cel putin 50cm in jurul
conductei de evacuare pentru o scurgere corespunza-
toare.
14
Instalati
Dezintalati
