INVENTOR EPC-09 User Manual page 49

Kit
fereastra
or
sau
Kit
fereastra
sau
spuma
poliuretanica
Spuma poliuretanica
A (adeziva)
Fig.12
67,7-122 cm
26.5 ~ 48.0
67,7-122 cm
26.5 ~ 48.0
Fig.13
Fig.14
Fig.15

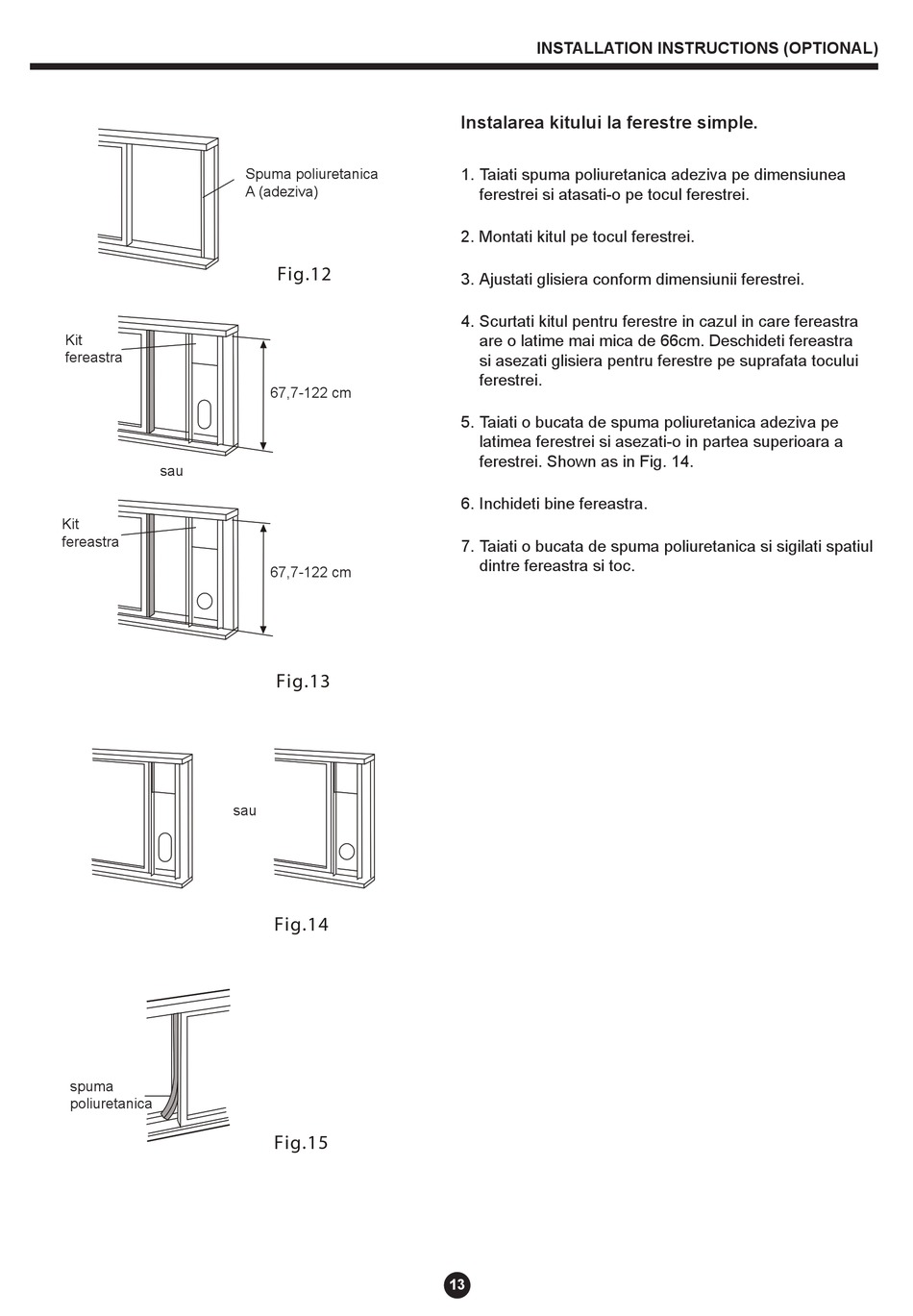

INSTALLATION INSTRUCTIONS (OPTIONAL)
Instalarea kitului la ferestre simple.
1. Taiati spuma poliuretanica adeziva pe dimensiunea
ferestrei si atasati-o pe tocul ferestrei.
2. Montati kitul pe tocul ferestrei.
3. Ajustati glisiera conform dimensiunii ferestrei.
4. Scurtati kitul pentru ferestre in cazul in care fereastra
are o latime mai mica de 66cm. Deschideti fereastra
si asezati glisiera pentru ferestre pe suprafata tocului
ferestrei.
5. Taiati o bucata de spuma poliuretanica adeziva pe
latimea ferestrei si asezati-o in partea superioara a
ferestrei. Shown as in Fig. 14.
6. Inchideti bine fereastra.
7. Taiati o bucata de spuma poliuretanica si sigilati spatiul
dintre fereastra si toc.
13
