Εγκατάσταση Αγωγού Εξάτμισης - INVENTOR EPC-09 User Manual

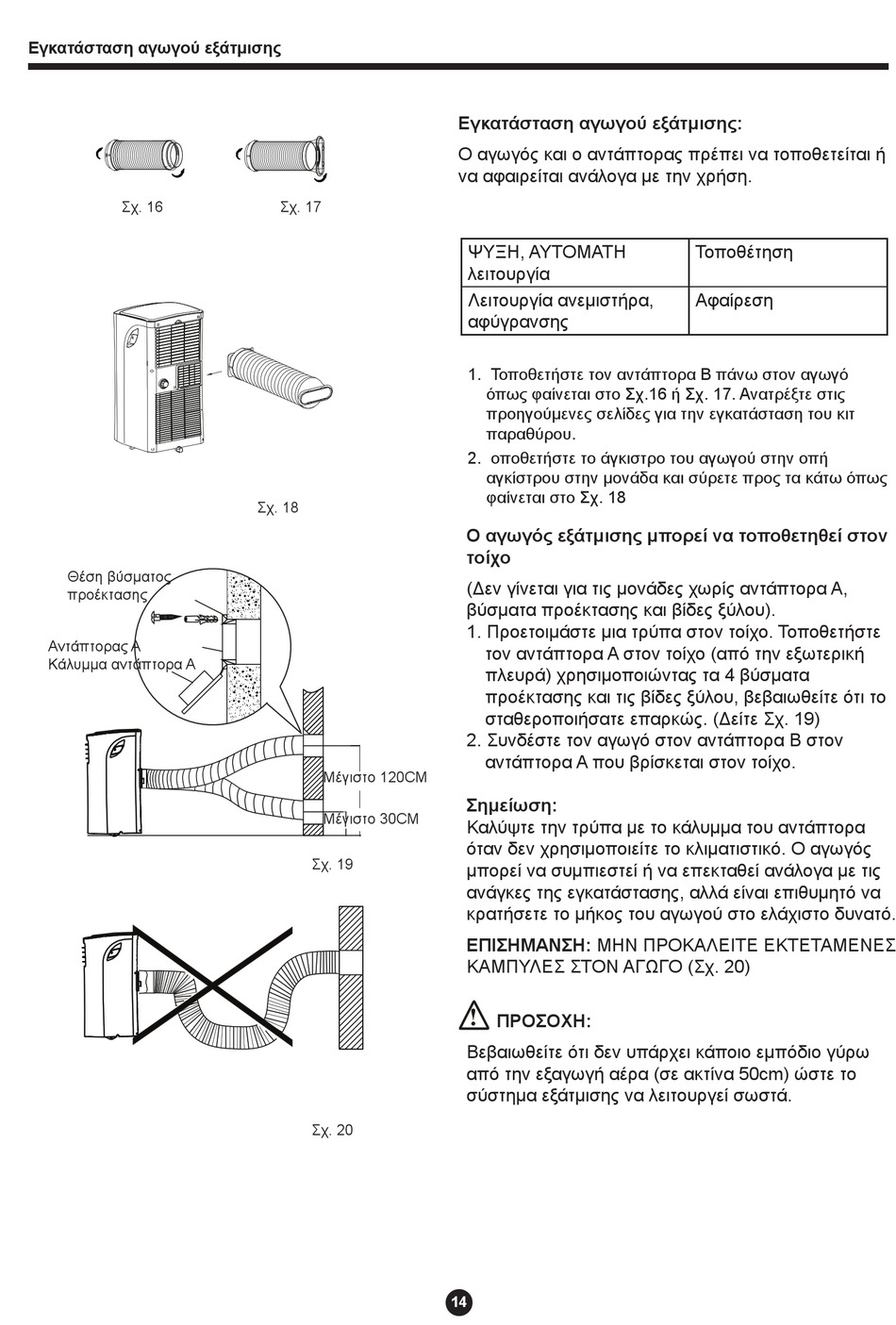

Εγκατάσταση αγωγού εξάτμισης
Fig.16
Σχ. 16
Θέση βύσματος
προέκτασης
Αντάπτορας Α
Κάλυμμα αντάπτορα Α
Fig.17
Σχ. 17
Σχ. 18
Fig.18
Μέγιστο 120CM
Μέγιστο 30CM
Fig.19
Σχ. 19
Fig.20
Σχ. 20
Εγκατάσταση αγωγού εξάτμισης:
Ο αγωγός και ο αντάπτορας πρέπει να τοποθετείται ή
να αφαιρείται ανάλογα με την χρήση.
ΨΥΞΗ, ΑΥΤΟΜΑΤΗ
λειτουργία
Λειτουργία ανεμιστήρα,
αφύγρανσης
1. Τοποθετήστε τον αντάπτορα Β πάνω στον αγωγό
όπως φαίνεται στο Σχ.16 ή Σχ. 17. Ανατρέξτε στις
προηγούμενες σελίδες για την εγκατάσταση του κιτ
παραθύρου.
2. οποθετήστε το άγκιστρο του αγωγού στην οπή
αγκίστρου στην μονάδα και σύρετε προς τα κάτω όπως
φαίνεται στο Σχ. 18
Ο αγωγός εξάτμισης μπορεί να τοποθετηθεί στον
τοίχο
(Δεν γίνεται για τις μονάδες χωρίς αντάπτορα Α,
βύσματα προέκτασης και βίδες ξύλου).
1. Προετοιμάστε μια τρύπα στον τοίχο. Τοποθετήστε
τον αντάπτορα Α στον τοίχο (από την εξωτερική
πλευρά) χρησιμοποιώντας τα 4 βύσματα
προέκτασης και τις βίδες ξύλου, βεβαιωθείτε ότι το
σταθεροποιήσατε επαρκώς. (Δείτε Σχ. 19)
2. Συνδέστε τον αγωγό στον αντάπτορα Β στον
αντάπτορα Α που βρίσκεται στον τοίχο.
Σημείωση:
Καλύψτε την τρύπα με το κάλυμμα του αντάπτορα
όταν δεν χρησιμοποιείτε το κλιματιστικό. Ο αγωγός
μπορεί να συμπιεστεί ή να επεκταθεί ανάλογα με τις
ανάγκες της εγκατάστασης, αλλά είναι επιθυμητό να
κρατήσετε το μήκος του αγωγού στο ελάχιστο δυνατό.
ΕΠΙΣΗΜΑΝΣΗ: ΜΗΝ ΠΡΟΚΑΛΕΙΤΕ ΕΚΤΕΤΑΜΕΝΕΣ
ΚΑΜΠΥΛΕΣ ΣΤΟΝ ΑΓΩΓΟ (Σχ. 20)
!
ΠΡΟΣΟΧΗ:
Βεβαιωθείτε ότι δεν υπάρχει κάποιο εμπόδιο γύρω
από την εξαγωγή αέρα (σε ακτίνα 50cm) ώστε το
σύστημα εξάτμισης να λειτουργεί σωστά.
14
Τοποθέτηση
Αφαίρεση
