Πάνελ Window.
παραθύρου panel
or
ή
Πάνελ
Window.
παραθύρου
panel
Μονωτικός
Foam seat
αφρός
Μονωτικός αφρός
Foam seal A (adhe-
(αυτοκόλλητο)
sive type)
Fig.12 Σχ. 12
26.5 ~ 48.0
26.5 ~ 48.0
Fig.13
Σχ. 13
or
ή
Fig.14
Σχ. 14
Σχ. 15
Fig.15

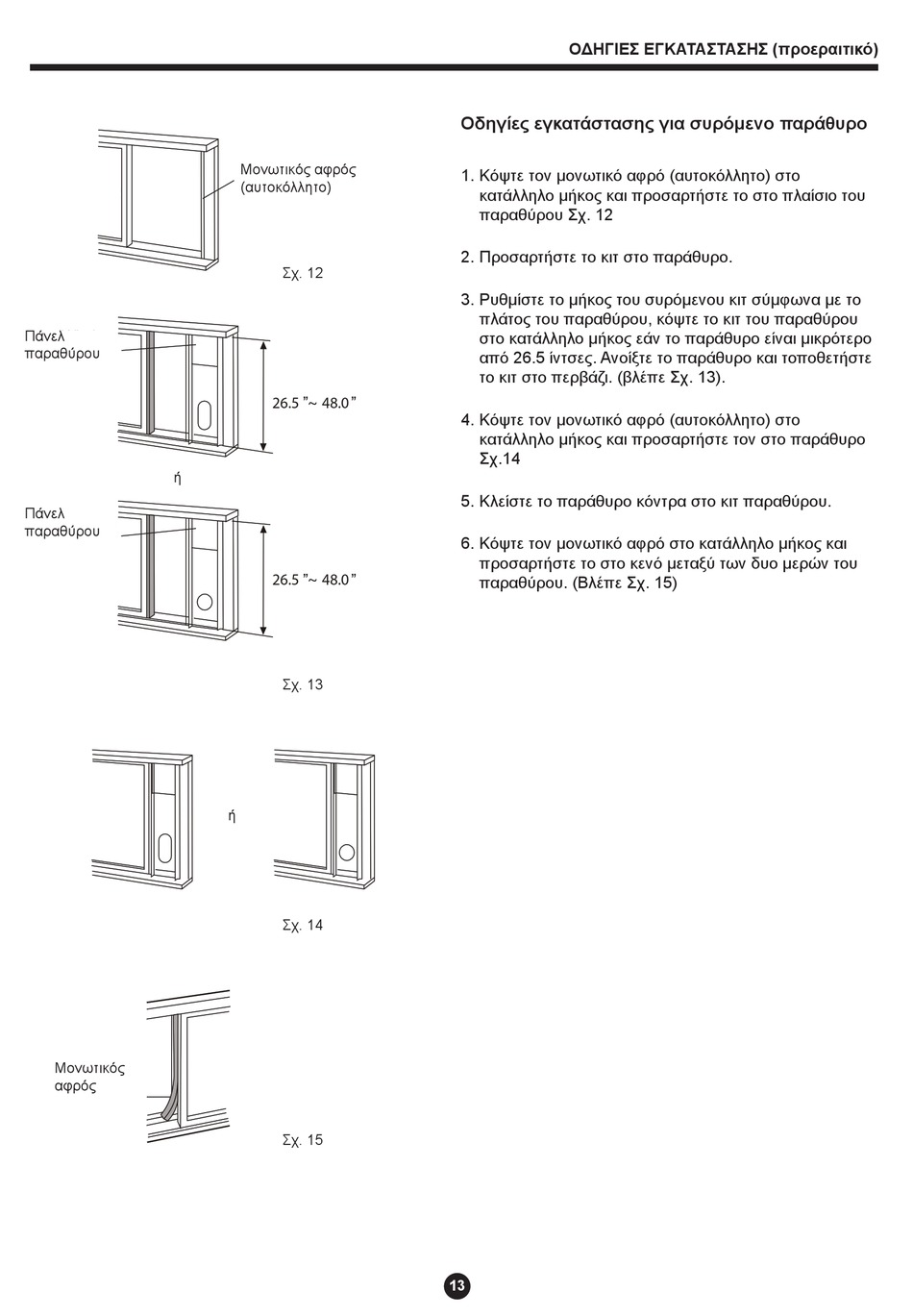

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ (προεραιτικό)
Οδηγίες εγκατάστασης για συρόμενο παράθυρο
1. Κόψτε τον μονωτικό αφρό (αυτοκόλλητο) στο
κατάλληλο μήκος και προσαρτήστε το στο πλαίσιο του
παραθύρου Σχ. 12
2. Προσαρτήστε το κιτ στο παράθυρο.
3. Ρυθμίστε το μήκος του συρόμενου κιτ σύμφωνα με το
πλάτος του παραθύρου, κόψτε το κιτ του παραθύρου
στο κατάλληλο μήκος εάν το παράθυρο είναι μικρότερο
από 26.5 ίντσες. Ανοίξτε το παράθυρο και τοποθετήστε
το κιτ στο περβάζι. (βλέπε Σχ. 13).
4. Κόψτε τον μονωτικό αφρό (αυτοκόλλητο) στο
κατάλληλο μήκος και προσαρτήστε τον στο παράθυρο
Σχ.14
5. Κλείστε το παράθυρο κόντρα στο κιτ παραθύρου.
6. Κόψτε τον μονωτικό αφρό στο κατάλληλο μήκος και
προσαρτήστε το στο κενό μεταξύ των δυο μερών του
παραθύρου. (Βλέπε Σχ. 15)
