INVENTOR EPC-09 User Manual page 30

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ (προεραιτικό)
26.5 ~ 48.0
Περβάζι
or
ή
παραθύρου
26.5 ~ 48.0
or
ή
Μονωτικός
αφρός
Μονωτικός αφρός
(αυτοκόλλητο)
Fig.8
Σχ. 8
Κιτ παραθύρου
Κιτ παραθύρου
Περβάζι
παραθύρο
Fig.9
Σχ. 9
Κιτ παραθύρου
Περβάζι
παραθύρο
Κιτ παραθύρου
Περβάζι
παραθύρο
Fig.10
Σχ. 10
Fig.11
Σχ. 11

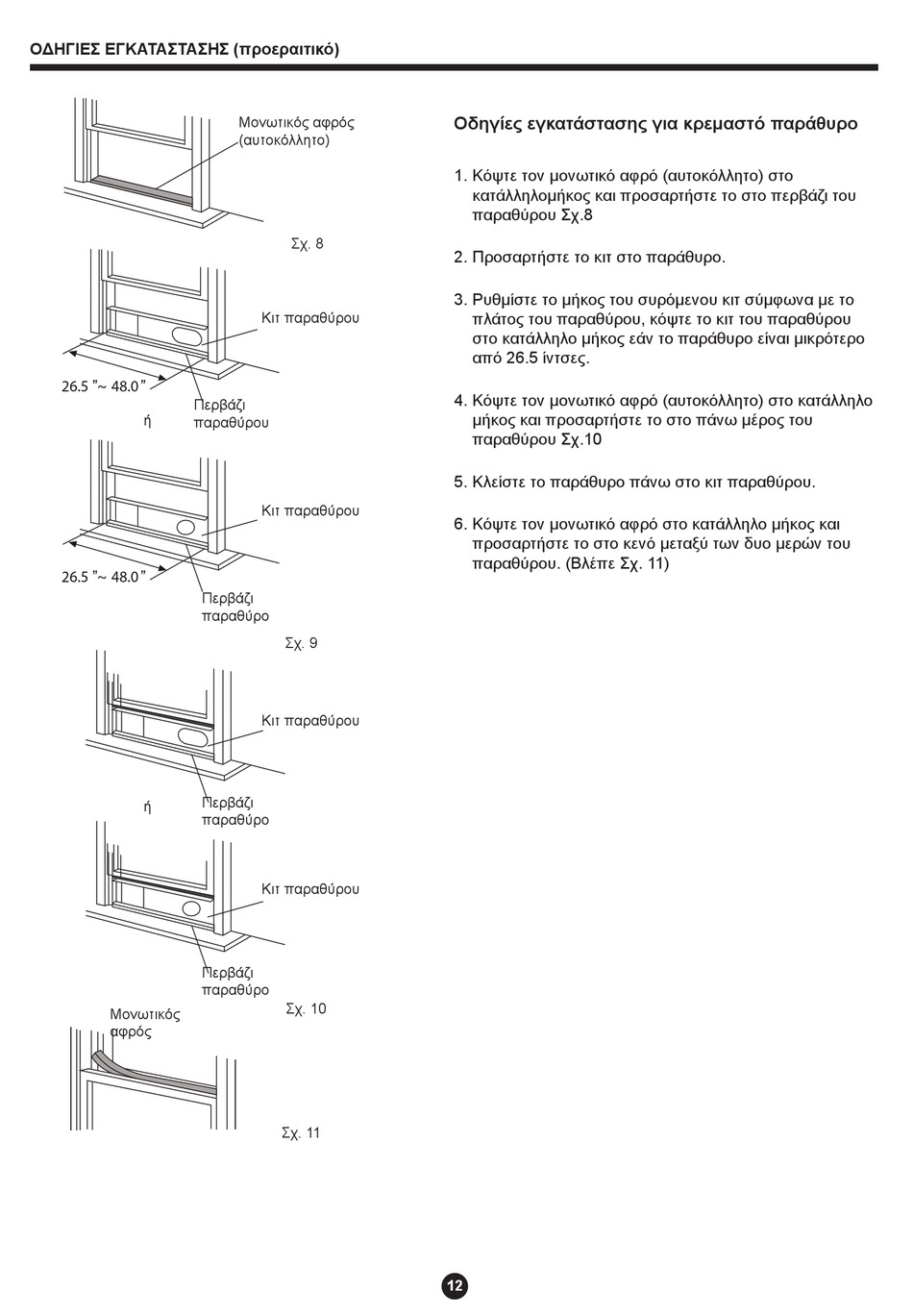

Οδηγίες εγκατάστασης για κρεμαστό παράθυρο
1. Κόψτε τον μονωτικό αφρό (αυτοκόλλητο) στο
κατάλληλομήκος και προσαρτήστε το στο περβάζι του
παραθύρου Σχ.8
2. Προσαρτήστε το κιτ στο παράθυρο.
3. Ρυθμίστε το μήκος του συρόμενου κιτ σύμφωνα με το
πλάτος του παραθύρου, κόψτε το κιτ του παραθύρου
στο κατάλληλο μήκος εάν το παράθυρο είναι μικρότερο
από 26.5 ίντσες.
4. Κόψτε τον μονωτικό αφρό (αυτοκόλλητο) στο κατάλληλο
μήκος και προσαρτήστε το στο πάνω μέρος του
παραθύρου Σχ.10
5. Κλείστε το παράθυρο πάνω στο κιτ παραθύρου.
6. Κόψτε τον μονωτικό αφρό στο κατάλληλο μήκος και
προσαρτήστε το στο κενό μεταξύ των δυο μερών του
παραθύρου. (Βλέπε Σχ. 11)
12
