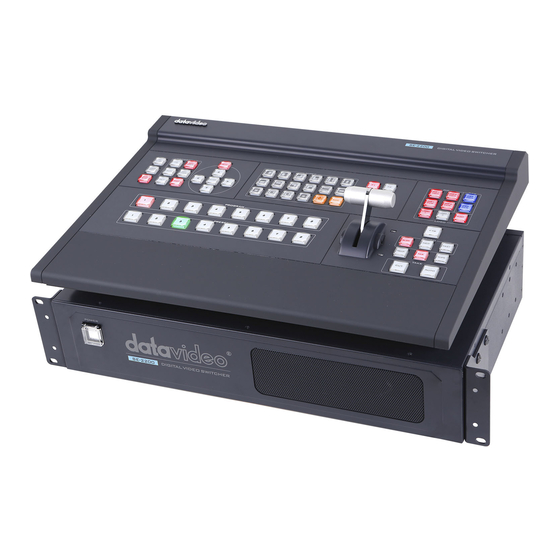

Summary of Contents for Datavideo SE-2200
-
Page 2: Table Of Contents
Main Unit - Rear Panel..........................5 Rear Panel Connections .........................6 Control Panel ............................8 Keyboard Controls .........................9 Menu Options.............................14 How to use the CG-200 software with SE-2200..................16 SE-2200 Video Layers ........................19 Picture in Picture Function........................20 PIP Settings ..........................20 PIP Preset and PIP Program......................20 Assigning a video source input to a PIP..................20... -
Page 3: Warranty
Two Year Warranty • 2008년10월1일 이후 구매된 제품중 구매후 30일 이내에 제품등록시, 기본품질보증기간에 1년 무상품질보증기간을 연 장하실수 있습니다. 제품등록에 관한 정보는 www.datavideo-tek.com 또는 구입대리점에서 얻으실 수 있습니다. • LCD패널, DVD드라이브, 하드드라이브 같은 소모성 부품은 구매후 10,000시간 이내 사용부품에 한하여 품질보증이 가... -
Page 4: Packing List
Packing List SE-2200 Main Unit SE-2200 Control Panel / Keyboard SE-2200 Quick Start Guide Accessory List Connection of SE-2200 D-SUB 케이블을 사용하여 SE-2200메인과 SE-2200컨트롤 유닛을 연결하세요. SE-2200 Control Unit D-Sub Cable SE-2200 Main Unit... -
Page 5: Main Unit - Front Panel
Main Unit – Front Panel SE-2200 메인유닛 앞쪽에 공기가 통하는 쿨링팬이이 있습니다. 거름망부분을 덮거나 막아 본체에 열이 가해지지 않도록 주의하여 주십시오. 먼지가 쌓이지 않게 유지하십시오. 앞부분의 패널은 나사를 제거하여 분리가능합니다. 부드러운 붓이나 천으로 깨끗이 한 뒤 유닛에 부착하십시오. 메인유닛의 전원버튼은 SE-2200 메인유닛과 부착된 키보드를 동시에 시작하고 종료합니다. -
Page 6: Rear Panel Connections
받습니다. 따라서 5,6번째 채널은 SDI 또는 HDMI의 원하는 영상소스 를 입력하시면 됩니다. NOTE : HDMI케이블을 통한 CG데이터 소스는 5,6번째 채널을 사용하 여 연결하여야 PC의 CG기능을 사용가능합니다. NOTE : SE-2200메뉴에 들어가셔서 INPUT 5 AND 6 MODE를 설정 하십시오 Tally Output SE-2200의 Tally Output 포트는 bi-colour정보를 제공합니다. - Page 7 Pin 4 = VCC ( + ) Mini Switch 2 펌웨어 업그레이드 스위치(2개의 DIP 스위치가 위쪽으로 향하게 해주십시오) Service Port SE-2200펌웨어 업데이트시 또는 로고 이미지 업로딩시 사용하는 RJ45 이더넷 포트입니다. SDI Video Outputs 6개의 BNC출력 커넥터는 SDI출력포트입니다. 각각의 출력은 옵션사항을 가지...
-
Page 8: Control Panel
Control Panel FTB – Fade To Black 1. MSCR PGM Speed Selection 2. PC Control Wipe Function 3. Audio Fixed Cut & Auto Take 4. Cross Point Mix Function 5. Audio Follow Video Freezes Function 6. Menu Control T-Bar 7. Transition Selection Program Row 8. -
Page 9: Keyboard Controls
을 적용할 때에 현재화면에 이어서 나타날 다음화면을 의미합니다. Black background Background button –배경색상 또는 컬러바 지정 Note: SE-2200 MENU 에서 CONSOLE SETTINGS 을 선택하여 배경색상을 설정하세요. MSCR/PGM Multi Screen view 또는 Program view 전환 Note: 이기능은 1080i 모드에서만 활성화 됩니다. - Page 10 각 Frame Store는 PC를 통해서 SE-2200에 업로드 하시면됩니다. 제공된 SEConfig software를 사용하세요. AUX Source Selection SE-2200은 4개의 사용자정의 AUX SDI 출력을 사용할 수 있습니다. 하나 또는 전체 보조출 력설정을 메뉴옵션에서 설정하세요. 아래의 방법으로 빠르게 AUX 출력을 선택하실 수 있습니다. 1. AUX버튼을 누릅니다. Program row에 불이 켜집니다.
- Page 11 비디오채널1를 선택하고 오디오 소스를 선택하면 1번비디오채널에 선택된 오디오가 입혀집니 다. 더 자세한정보는 AUDIO FOLLOW VIDEO (Page 23)를 참조하세요 Menu Control SE-2200의 Function section에서 MENU버튼을 눌러 시스템 설정 메뉴로 들어갑니다. 상하 좌우 버튼을 조작하여 메뉴옵션을 선택하고 설정값을 조정합니다. ENTER버튼을 눌러 설정을 저장합니다.
- Page 12 서 선택된 Program영상소스로 돌아옵니다. SPEED 사용자 설정이 가능한 스피드 버튼이 있습니다. 버튼을 눌러 트랜지션 또는 Auto take의 스 피드를 선택하세요. Note: SE-2200 MENU 에서 CONSOLE SETTINGS 으로 들어가 SPEED BUTTON SETTING을 설정하세요. WIPE 선택된 Program영상과 Preset 영상간에 Wipe효과가 필요할 때 선택합니다. T-bar를 사...
- Page 13 현재의 메인 영상소스에서 선택된 서브 영상소스로 바로 화면 전환이 됩니다. 선택된 Wipe 또는 MIX전환은 적용되지 않습니다. AUTO TAKE 현재의 Program 영상소스를 Preview 영상소스로 자동 화면전환됩니다. 선택된 Wipe 또는 MIX전환효과는 적용되지 않습니다. 화면전환 타이밍은 SPEED 버튼을 선택하여 조절하세요. 이 버튼을 눌러 기본 A/B 디졸브를 선택하여 다음 화면전환에 사용하세요. FREEZE Program소스영상을...
-
Page 14: Menu Options
Menu Options ENTER버튼을 누르면 메인메뉴 리스트가 HDMI1 Multi-view출력화면에 뜹니다. 옵션사항은 사용중인 펌웨어버전에 따라 차이가있을 수 있습니다. 원하는 세팅을 맞춘뒤 ENTER버튼을 눌러 설정을 저장하세요. * This table is under HD 1080i mode values. VersionNo Wherexx.xxisthefirmwareversionnumber 1080i 720p TheVideocanbechangedtothedesired 1.Mode SD4:3 standard. SD16:9 Brightness Range072to184... - Page 15 18or24 Button1~61~6 DynamicRange(dB) Group1~4 AudioCrossPoint Input1~6 SDIDe-EMB.AudioSetup Pair1,2 6.AudioSettings HDMIDe-EMB.AudioSetup Input5,61~4 Audio(Re)-EmbeddingSetup Output1~61~4 AudioMixingType X-Type,V-Type Xtype=A/Bcrossfade Vtype=FadeoutAthenfadeinB 000~107 HorizontalPosition VerticalPosition000~108 PIP1 7.PIPSettings WindowSize01~33 PIP2 BorderWidth00~05 BorderColor01~08 LogoSelection001~008 Logo1 8.LOGOSettings 000~110 HorizontalPosition Logo2 VerticalPosition000~124 000~110 HorizontalPosition 000~124 VerticalPosition 0~24 9.ClockSettings SetHours 0~59 SetMinutes ClearSeconds...
-
Page 16: How To Use The Cg-200 Software With Se-2200
How to use the CG-200 software with SE-2200 For example: 1. HDMI 케이블 연결구성도(CH-6) 2. SE-2200 메인메뉴 Video standard 세팅하기 1080i 720p 1. Mode The Video can be changed to the desired standard. SD 4:3 SD 16:9 3. SE-2200 메인메뉴에서 6CH HDMI로 세팅하기... - Page 17 5. CG-200 소프트웨어 PC설치 Step1: 아이콘을 클릭하여 인스톨을 시작합니다. Step2: 단계별로 선택하여 CG 소프트웨어를 설치 후 종료합니다. Step3: 설치가 끝나면 다음 아이콘을 더블클릭하여 프로그램을 실행하세요. Settings에서 Preferences로 들어가 비디오 모드를 선택하세요 (비디오모드는 SE-2200과 동일해야합니다)
- Page 18 7. 재생할 DEMO 파일을 선택하세요 (Video standard는 SE-2200 설정과 동일해야합니다) 8. HDMI OUTPUT을 “ON”으로 설정하세요 9. “Play all”버튼을 누릅니다.
-
Page 19: Se-2200 Video Layers
SE-2200 Video Layers SE-2200은 SD 또는 HD 디지털 비디오 스위쳐입니다. 오디오와 비디오 소스를 믹싱하는 것이 가능하며 추가적인 기능으로 Picture in Picture(PIP), DSK LUMA KEY, LOGO등을 사용할 수 있습니다. 추가적인 기능을 사용하기 이전에 먼저 SE-2200의 추가기능들이 나열되는 순서를 알아두시면 좋습니다. Background video layer 는 기본적인 비디오 레이어로 SE-2200을 사용하여 믹싱하고 스위칭하는 것이 가능합니다. 전체 화면공간을... -
Page 20: Picture In Picture Function
Picture in Picture Function SE-2200의 Picture in Piture기능은 하나또는 두개의 작은 PIP이미지를 선택된 Background 이미지에 삽입되도록 합니다. 사전 에 준비된 PIP이미지는 Preset/Program 공간 중 어디든지 원하는 곳에 얹을 수 있으며 색상외곽선을 지정할수 있습니다. PIP Settings PIP기능을 사용하기전에 먼저 옵션을 정확하게 이해하고 설정하는 것이 중요합니다. ENTER키를 눌러 MENU로 들어가세요. 하단방... -
Page 21: Dsk Function
DSK Function SE-2200은 두개의 Down Stream Key(DSK PGM, DSK PVW)를 지원합니다. 따라서 메인영상소스의 Black 또는 White부분에 다른 영상을 KEY를 사용하여 겹치게 할 수 있으며 메인영상소스에 알파채널값이 있다면 이를 인식하여 사용하실 수 있습니다. DSK Settings DSK기능을 사용하기 전, 사용환경에 맞게 세팅값을 설정하십시오. -
Page 22: Audio Function
SE-2200에는 조작이 간편하고 경제적인 오디오 스위쳐가 내장되어있습니다. XLR 아날로그, SDI, HDMI등 다양한 오디오입력이 가능 하며 임베디드 오디오가 가능합니다. SE-2200 스위쳐 오디오 기능 사용시 SDI 또는 HDMI 오디오입력소스를 디임베디드할 수 있으며, Datavideo AM-100 오디오 믹서와 같이 별도 XLR 오디오 출력이 가능합니다. -
Page 23: Audio Follow Video
The AUDIO FIXED 방법은 사용자가 수동으로 오디오 입력을 선택하여 SDI 비디오 입력과 매치시키는 방법입니다. 사용예시는 아래와 같습니다. 아래의 그림과 같이 INPUT1의 오디오를 모든 비디오의 오디오로 사용하게 됩니다. SE-2200 Audio INPUT Channel SE-2200 Assigned Audio Output Channel INPUT1(BUTTON1) INPUT2(BUTTON2) INPUT3(BUTTON3) INPUT4(BUTTON4) -
Page 24: Audio Menu Options - De-Embedding Sdi Or Hdmi Audio
Audio Menu Options – De-embedding SDI or HDMI audio SE-2200의 메뉴 옵션을 사용하여 SDI 또는 HDMI 비디오 입력의 오디오를 선택하실수 있습니다. SDIDe-EMB.AudioSetup Inputs1to6 Userchoiceof Group1,2,3or4 Pair1or2 HDMIDe-EMB.AudioSetup Input5or6 Userchoiceof Pair1,2,3or4 SDI/HD-SDI 소스는 최대 16개, HDMI는 8개의 오디오 채널을 가집니다. 옵션에서 아래의 테이블을 참고하여 오디오 채널을 선택... -
Page 25: How To Re-Calibrate The Se-2200 T-Bar
How to Re-calibrate the SE-2200 T-Bar 펌웨어 업데이트 후 T-Bar 조정작업이 필요합니다. T-Bar를 제일 하단으로 내립니다. SE-2200 스위쳐 전원을 끕니다. 스위쳐 키보드의 프로그램1, 프리셋1번 버튼을 누른상태를 유지합니다. 버튼을 누른상태로 SE-2200의 전원을 켭니다. 스위쳐가 켜진 뒤 T-Bar 프로그레스 LED를 제외한 나머지에는 불이 들어오지... -
Page 26: Gpi Connections
GPI Connections SE-2200은 GPI 스위치를 이용하여 HDR-60/70과 같은 외부 레코더 및 플레이백 디바이스를 사용하실 수 있습니다. GPI 인터페이스는 3.5MM 잭소켓으로 SE-2200 제품 후면에 위치합니다. SE-2200 Tally Outputs Dielectric strength: Max. DC 24V SE-2200은 D-sub 25핀 female tally output 포트가 있습니다. bi-colour Current: Max. -
Page 27: Example Se-2200 Set Up
Example SE-2200 Set Up... -
Page 28: Dimensions
Dimensions... -
Page 29: Specification
Specification Connections TotalVideoInputs Total6videoinputs(6SDIor4SDI+2HDMI) TotalOutputs Total6SDIvideooutputs+2HDMIMultiviewoutput MultiviewOut HDMI SDIVideoInput Max6 HDMIVideoInput Max2 AnalogAudioOutput 2mono(1stereo) SDIAudioOutput SDIEmbeddedAudio AnalogAudioInput 4mono(2stereo) InternalFrameSynchronizers 6FrameSynchronizers PGMOut Upto6 MultiviewOut HDMIx2(HDMImulti-viewoutputsformatis1080i.) AUXoutput upto4outputs ControlPanelConnection RS-232 TallyOut Standards HDFormatSupport 1080i50,1080i59.94,1080i60,720p50,720p59.94,720p60 SoftwareUpdates viaEthernet VideoSampling 4:2:210bit ColorPrecision 4:2:210bit ColorSpace SDI-YUV,HDMI-YUV/RGB HDMIInputResolutionsforComputers HDMI1920x1080i/50HzHDMI1920x1080i/60Hz HDMI1920x1080i/59.94HzHDMI1280x720p/50Hz...
