- Page 1 OWNER MANUAL MANUALE D’USO DMW 20A COMPACT ACTIVE LOUDSPEAKER DIFFUSORE AMPLIFICATO COMPATTO...
-
Page 3: Table Of Contents
INDEX INDICE ENGLISH SAFETY PRECAUTIONS DESCRIPTION REAR PANEL INSTALLATION SPECIFICATIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE PANNELLO POSTERIORE INSTALLAZIONE DATI TECNICI... -
Page 4: Safety Precautions
RCF dealer. c. Protect the power cable from damage; make sure it is positioned in a way that it cannot be stepped on or crushed by objects. - Page 5 Also check the suitability of the support surface to which the product is anchored (wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
-
Page 6: Description

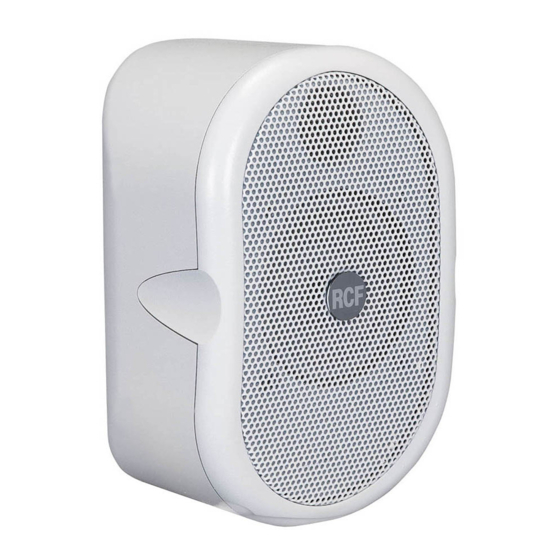

PERFORMANCE. DESCRIPTION DMW 20A DMW 20A is a compact active loudspeaker designed for indoor public address sound systems (e.g. restaurants, supermarkets, shopping malls, pubs, etc.). It can be simply placed on a table or wall-installed thanks to its included mounting bracket. -
Page 7: Rear Panel
REAR PANEL STEREO INPUT Dual RCA socket for a stereo source (e.g. CD / MP3 player, tuner, etc.) Left (L) and right (R) channels are internally summed to get a mono signal. BALANCED INPUT UNBALANCED SIGNAL (TS JACK) sleeve Balanced input through a 1/4” (6.3 mm) TRS jack socket. -
Page 8: Installation
INSTALLATION oudsPeakers are to Be installed By qualified Personnel resPecting all safety standards oudsPeakers are to Be installed securely ake sure the suPPort structure walls ceilings has the necessary mechanical characteristics for the loudsPeaker weight without the risk of a fall that could damage things or cause an injury se attachments elements suitaBle for walls ceilings... - Page 9 Insert the safety steel rope (as shown) to link the two parts of the mounting bracket.
-
Page 10: Specifications
SPECIFICATIONS System Type: Active loudspeaker, bass-reflex Amplifier power rating: 20 W RMS (‘class-D’ amplifier) Transducer: 3’’ (77 mm) full-range with 0.8” (20.4 mm) voice coil Sensitivity (1 W, 1 m): 85 dB 98 dB (@ 20 W) Max. sound pressure level: Frequency response (–... -
Page 12: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità. - Page 13 Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
-
Page 14: Descrizione
PRESTAZIONI ELEVATE. DESCRIZIONE DMW 20A DMW 20A è un diffusore amplificato compatto dedicato ai sistemi audio per la diffusione di annunci e/o musica di sottofondo, ad esempio nei ristoranti, supermercati, centri commerciali, birrerie, ecc. . Può essere semplicemente posizionato su un tavolo oppure installato a parete grazie alle sue staffe. -
Page 15: Pannello Posteriore
PANNELLO POSTERIORE STEREO INPUT Ingresso audio con doppia presa RCA per una sorgente stereo (es. lettore CD / MP3, radio, ecc.); i canali sinistro (L) e destro (R) sono sommati internamente in modo da ottenere un segnale mono. BALANCED INPUT SEGNALE SBILANCIATO (JACK “TS”) Ingresso audio bilanciato con manica... -
Page 16: Installazione
INSTALLAZIONE l’ installazione dei diffusori deve essere effettuata da Personale qualificato risPettando ’ gli standard di sicurezza seguire un installazione sicura di ogni diffusore controllando che la struttura di suPPorto Parete soffitto aBBia le necessarie caratteristiche meccaniche tali da consentirle di soPPortarne il Peso ’... - Page 17 Inserire il cavetto d’acciaio di sicurezza (come mostrato) per collegare le due parti della staffa di montaggio.
-
Page 18: Dati Tecnici
DATI TECNICI Tipo: Diffusore attivo, bass-reflex Potenza amplificatore: 20 W RMS (amplificatore in “classe D”) Altoparlante: 3’’ (77 mm) “full-range” con bobina 0,8” (20,4 mm) Sensibilità (1 W, 1 m): 85 dB 98 dB (@ 20 W) Pressione sonora massima: Risposta in frequenza (–... - Page 20 RCF SpA: Via Raffaello, 13 - 42124 Reggio Emilia > Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
