Summary of Contents for geo-FENNEL FL 40-Pocket II

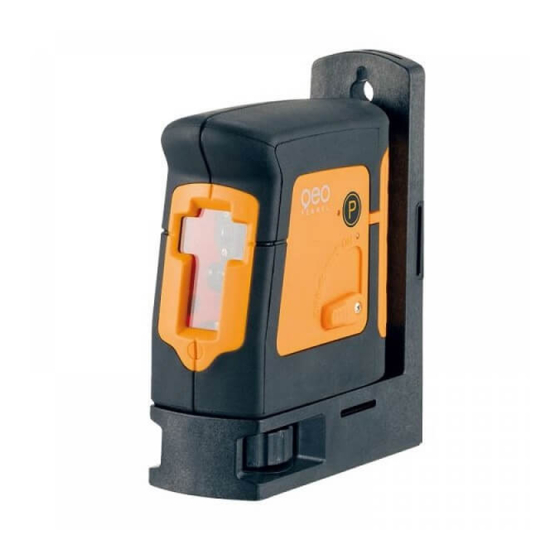

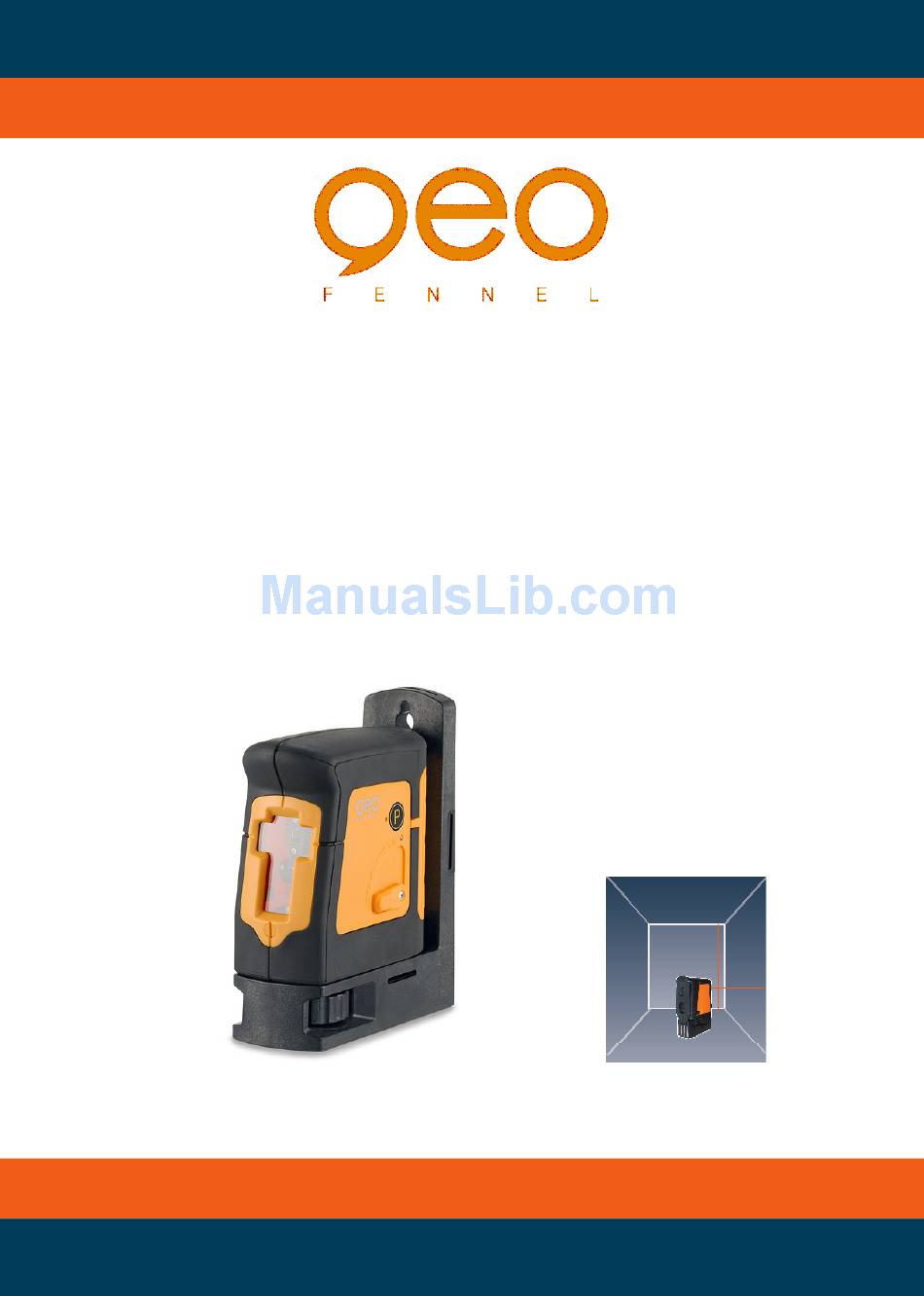

- Page 1 Bedienungsanleitung User manual Vollautomatischer Linienlaser Fully Automatic Laser Cross Level FL 40-Pocket II FL 40-Pocket II HP...
-
Page 2: Technical Data
LIEFERUMFANG KIT CONSISTS OF Linienlaser FL 40-Pocket II (HP), multifunktio- Laser Cross Level FL 40-Pocket II (HP), multi- nale Halterung, Batterien, magnetische Zieltafel, functional mount, set of batteries, magnetic gepolsterte Tasche, Befestigungsriemen, Bedie- target, padded bag, fixing strap, user manual... -
Page 3: Bedienung
BEDIENELEMENTE FEATURES 1) Batteriefachdeckel 1) Battery compartment cover 2) Ein-/Aus-Schalter 2) On/Off switch 3) Ein-/Aus-Kontrolllampe 3) Power indication lamp 4) Laseraustrittsfenster 4) Laser emitting window 5) Ein-/Aus Pulsfunktion 5) On/Off pulse function 6) Multifunktionale Halterung 6) Multi-functional mount 7) Einstellrad 7) Thumwheel 8) 1/4“... -
Page 4: Horizontal Rotation
HORIZONTALES SCHWENKEN HORIZONTAL ROTATION Der FL 40-Pocket II (HP) kann horizontal auf The FL 40-Pocket II (HP) can be rotated by 90° dem Halter 90° nach links und 90° nach to the left and 90° to the right on the mount. - Page 5 PRÜFUNG DER NIVELLIERGENAUIGKEIT ACCURACY CHECK Gerät in der Mitte zwischen zwei Wänden auf- Set up instrument in the middle of two walls stellen, die ungefähr 5 m voneinander entfernt which are about 5 m apart. Mark visible laser sind. Laserkreuz auf Wand markieren. Gerät um cross on one wall.
-
Page 6: Ce-Konformität
BESTIMMUNGSGEMÄSSE VERWENDUNG I NTENDED USE OF INSTRUMENT Das Gerät sendet einen sichtbaren Laserstrahl aus, The instrument emits a visible laser beam in order um z.B. folgende Messaufgaben durchzuführen: to carry out the following measuring tasks (depen- Ermittlung von Höhen; rechten Winkeln, Ausrich- ding on instrument): Setting up heights, horizon- tung von horizontalen und vertikalen Bezugsebe- tal and vertical planes, right angles and plumbing... -
Page 7: Laser Classification
LASERKLASSIFIZIERUNG LASER CLASSIFICATION Das Gerät entspricht der Lasersicherheitsklasse The instrument is a laser class 2 laser product 2 gemäß der Norm DIN IEC 60825-1:2008-05. according to DIN IEC 60825-1:2008-05. Das Gerät darf ohne weitere Sicherheitsmaß- It is allowed to use unit without further safe- nahmen eingesetzt werden. - Page 8 Verbindung mit Produkten by wrong movement or action due to connec- anderer Hersteller verursacht wurden. ting with other products. geo-FENNEL GmbH Kupferstraße 6 D-34225 Baunatal Tel. +49 561 49 21 45 Fax +49 561 49 72 34 Technische Änderungen vorbehalten.
