Summary of Contents for dji Matrice600 Series
- Page 1 MATRICE 600 SERIES Remote Controller Channel Expansion Kit 遥控器通道扩展组件 User Guide 使用说明 V1.0 2016.12...
- Page 2 Failure to read and follow instructions and warnings in this document may result in serious injury to yourself or others, damage to your DJI product, or damage to other objects in the vicinity. This document and all other collateral documents are subject to change at the sole discretion of DJI.

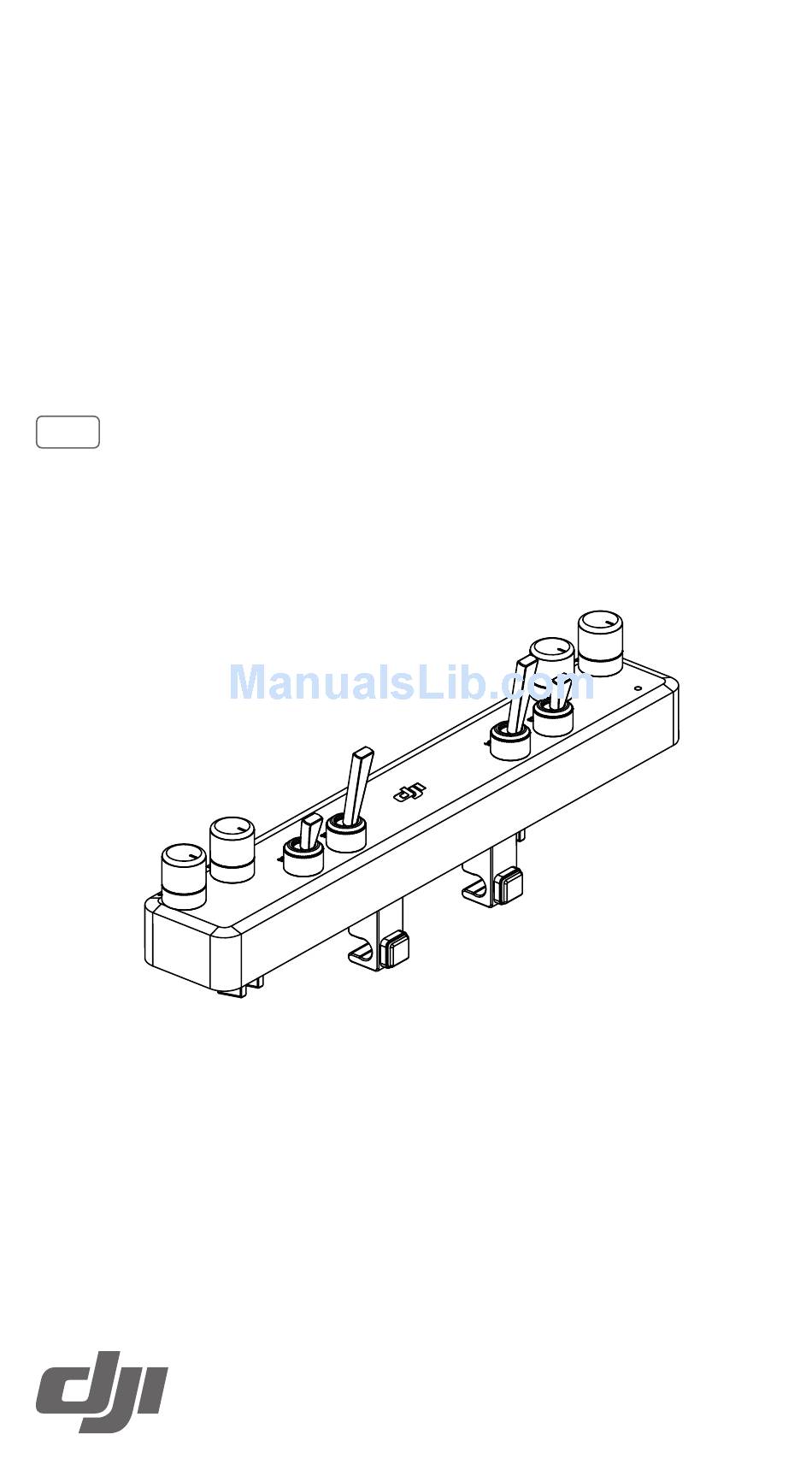

- Page 3 “Tools” page of DJI ASSISTANT Introduction The MATRICE 600 Series Remote Controller Channel Expansion Kit is compatible with the DJI Matrice 600 series remote controller and includes eight knobs/switches. More control functions will be available after channel mapping in DJI Assistant 2. Overview Channel Expansion Module 1.
-
Page 4: Installation
RC Port Module 1. USB Port 2. CAN Port 3. Micro USB Port 4. HDMI Port 5. Mounting Holes Installation Tools Required: 1.5mm Hex Key, Phillips Screwdriver Mounting the RC Port Module Remove the Original Module 1. Remove the four screws on back of the remote controller with a 1.5mm hex key. - Page 5 Status LED will go solid green, indicating that the module is functioning normally. Please refer to http://www.dji.com/service for after-sales service for your product where applicable. DJI shall mean SZ DJI TECHNOLOGY CO., LTD. and/or its affiliated companies where applicable. This content is subject to change. Download the latest version from http://www.dji.com/matrice600-pro...
- Page 6 免责声明 感谢您购买 DJI 产品。本文所提及的内容关系到您的安全 以及合法权益与责任。使用本产品之前，请仔细阅读本文以 确保已对产品进行正确的设置。不遵循和不按照本文的说明 与警告来操作可能会给您和周围的人带来伤害，损坏本产品 或其它周围的物品。本文档及本产品所有相关的文档最终解 释权归大疆 创新（DJI）所有。如有更新，恕不另行通知。 请访问 www.dji.com 官方网站以获取最新的产品信息。 一旦使用本产品，即视为您已经仔细阅读免责声明与警告， 理解、认可和接受本声明全部条款和内容。您承诺对使用本 产品以及可能带来的后果负全部责任。您承诺仅出于正当目 的使用本产品，并且同意本条款以及大疆创新（DJI）制定 的任何相关条例、政策和指引。 大疆创新 （DJI） 对于直接或间接使用本产品而造成的损坏、 伤害以及任何法律责任不予负责。用户应遵循包括但不限于 本文提及的所有安全指引。 即使存在上述规定， 消费者权益依然受当地法律法规所保障， 并不受本免责声明影响。 DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。 本文出现的产品名称、品牌等，均为其所属公司的商标或注 册商标。本产品及文档为深圳市大疆创新科技有限公司版权 所有。未经许可，不得以任何形式复制翻印。 注意事项 1. 每次使用前确保所有旋钮 / 开关均处于安全位置，然后再 开启遥控器。 2. 务必确保模块内部所有排线安装正确及牢固。 3. 确保遥控器固件已更新至最新版本。...
- Page 7 5. 设备出厂时未映射任何通道，需在 DJI ASSISTANT 调参软件的“工具”页面进行通道映射。 简 介 MATRICE 600 系列遥控器通道扩展组件是一款适配于 DJI Matrice 600 系列遥控器的配件，共含有 8 个旋钮 / 开关。 用户可通过 DJI Assistant 2 调参软件进行通道映射，从而 获得更多控制功能。 部件名称 通道扩展模块 1. S1 - S8 旋钮 / 开关 S1、S2、S7、S8 为 旋 钮，S3、S6 为 三 位 开 关，S4、...
- Page 8 遥控器接口模块 1. USB 接口 2. CAN 接口 3. Micro USB 接口 4. HDMI 接口 5. 安装孔 安 装 自备工具：1.5mm 内六角扳手、十字螺丝刀 安装遥控器接口模块 拆下原有模块 1. 使用 1.5mm 内六角扳手移除遥控器背面接口模块的 4 颗 螺丝。 2. 使用包装内的特制扳手逆时针旋转 SDI 接口上的金属固 定环将其移除，再移除下方的塑料固定环，然后移除遥 控器接口模块的外壳。 3. 使用十字螺丝刀移除遥控器接口模块内部 PCB 板的 2 颗 螺丝。...
- Page 9 1. 将新模块的 PCB 板嵌入遥控器，重新连接 3 根排线，并 锁住接口处的黑色卡扣，注意不要扭转排线，然后拧紧 2 颗螺丝。 2. 安装新模块的外壳，然后拧紧 4 颗螺丝。 安装通道扩展模块 1. 首先将水平卡扣卡在遥控器提手上，然后向下用力使竖 直卡扣卡在遥控器提手上。 2. 将 CAN 连接线插入 CAN 接口。 3. 开启遥控器并等待几秒后，通道扩展模块的状态指示灯 绿灯常亮，表示可以正常使用。 浏览 http://www.dji.com/service 以获取产品的售后信息。 “DJI”表示深圳市大疆创新科技有限公司及其关联公司。 内容如有更新，恕不另行通知。 您可以在 DJI 网站查询最新版本《使用说明》 http://www.dji.com/matrice600-pro MATRICE 是大疆创新的商标。 Copyright © 2016 大疆创新 版权所有...
-
Page 10: Compliance Information
EU Compliance Statement SZ DJI TECHNOLOGY CO., LTD. hereby declares that this device is in compliance with the essential requirements and other relevant provisions of the EMC Directive.
