Bticino 391415 Instruction Manual

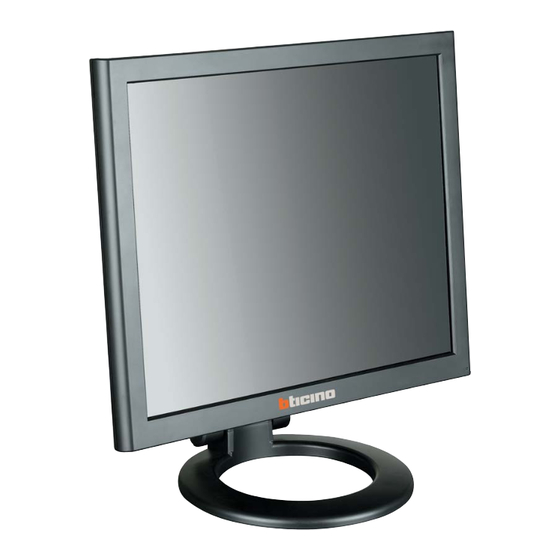

Monitor lcd 17” and 19”
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Istruzioni d'uso
Instructions manual
391415
394416

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 391415 and is the answer not in the manual?

Questions and answers

Related Manuals for Bticino 391415

Summary of Contents for Bticino 391415

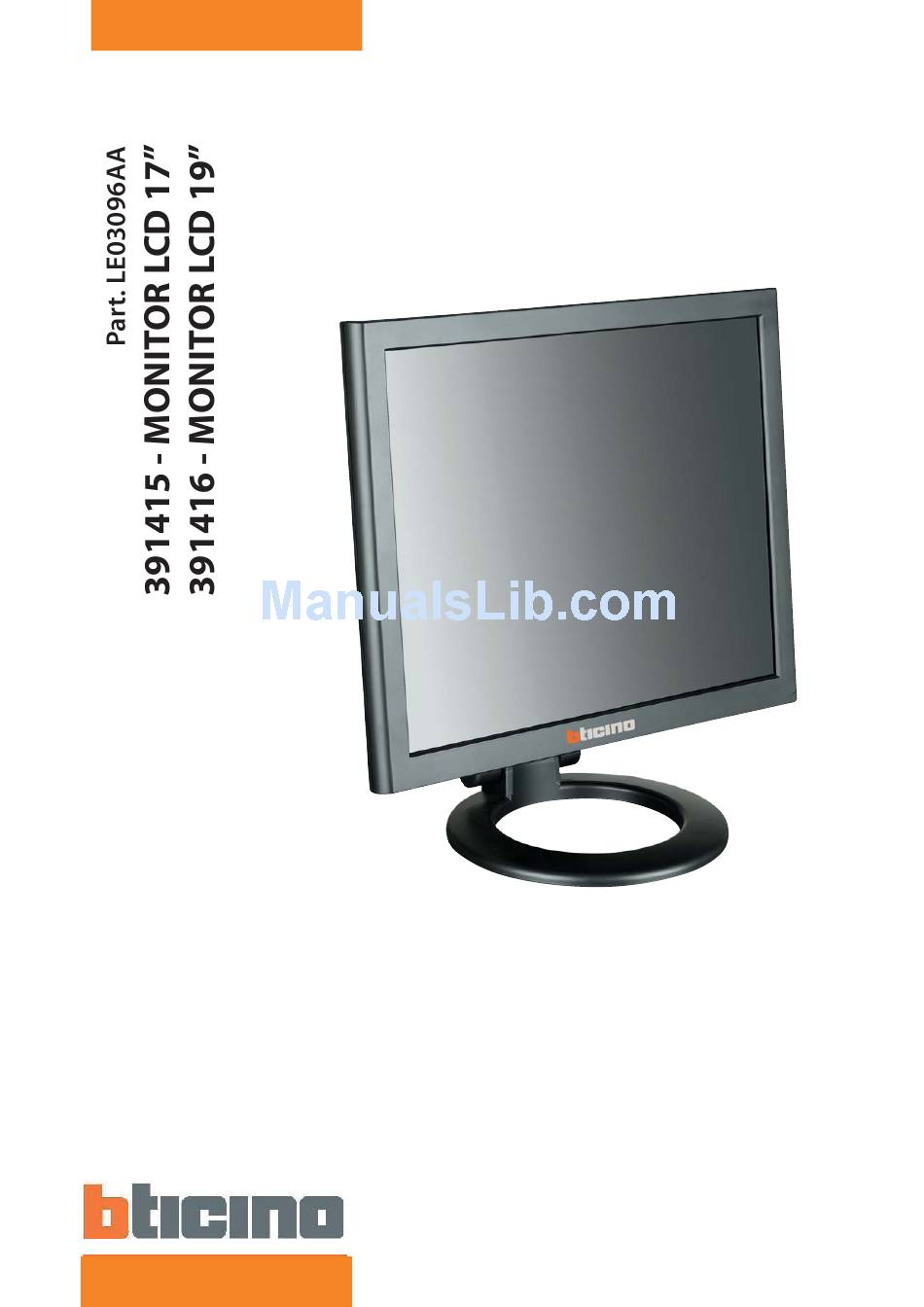

  • Page 1 391415 Istruzioni d’uso Instructions manual 394416...

  • Page 2: Table Of Contents

    391415 - 391416 INDICE Dichiarazione di sicurezza ......................2 Istruzioni di sicurezza ........................3 Accessori ..........................3 Installazione ..........................3~4 Comandi e funzioni ........................5 Confi gurazione OSD base ......................6~7 Dati tecnici ..........................8 Risoluzione dei problemi ......................9 Attenzione - L’installazione e la taratura di questa telecamera devono essere eseguite da personale qualifi cato.

  • Page 3: Dichiarazione Di Sicurezza

    391415 - 391416 DICHIARAZIONE DI SICUREZZA Questo prodotto è stato testato ed è risultato conforme ai limiti relativi ai dispositivi digitali di classe B. Questi limiti hanno lo scopo di garantire un’adeguata protezione da interferenze pericolose in ambiente domestico. Questo apparecchio genera, utilizza e può...

  • Page 4: Istruzioni Di Sicurezza

    391415 - 391416 ISTRUZIONI DI SICUREZZA Leggere le seguenti note prima di utilizzare il monitor e conservarle per future consultazioni. (a) Utilizzare esclusivamente una fonte di alimentazione e un connettore adatti al MONITOR, come riportato sulla targhetta. (b) Le aperture e le fessure dell’involucro permettono la ventilazione non devono essere otturate o coperte.
  • Page 5 391415 - 391416 Collegamento in varie modalità di ingresso del segnale a. Collegamento con il DVR • Accertarsi che il MONITOR e il DVR siano spenti. • Collegare il jack di ingresso AV BNC del monitor all’interfaccia di uscita corrispondente dell’ DVR.

  • Page 6: Comandi E Funzioni

    391415 - 391416 COMANDI E FUNZIONI 1. Comandi sul pannello anteriore “SELECT OR AUTO” Premere questo tasto per passare da une modalità di ingresso all’altra, come RGB, AV, etc. “Power”: premere questo tasto per accendere o spegnere l’unità. “+” e “-” : permettono di aumentare o diminuire il volume, e di spostarsi verso l’alto e il basso o verso destra e sinistra nell’interfaccia di confi gurazione.

  • Page 7: Configurazione Osd Base

    391415 - 391416 CONFIGURAZIONE OSD BASE Confi gurazione OSD base in modalità di ingresso VGA (a). Premere il tasto MENU per entrare nell’interfaccia di confi gurazione Menu Principale. (b). Premere ∧ e ∨ per selezionare uno dei quattro sottomenu. (c). Premere nuovamente MENU per entrare nel sottomenu.
  • Page 8 391415 - 391416 Voce Interfaccia Note 1. Entrare nell’interfaccia di confi gurazione “OSD Menu” nel menu principale. 2. Premere ∧ e ∨per selezionare un’opzione e premere quindi MENU per entrarvi. 3. Regolare il parametro delle opzioni corrispondenti fi no al va- lore desiderato.

  • Page 9: Dati Tecnici

    391415 - 391416 DATI TECNICI Modello n. 17inch 19inch Tipologia di pannello 17” a-si TFT active matrix 19” a-si TFT active matrix Area attiva (A×V) 337.920 × 270.336 376.32×301.056 Formato dell’immagine Distanza pixel (mm) 0.264(H)×0.264(V) 0.294(H)×0.294(V) Colore 16,7M 16,7M Risoluzione ottimale...

  • Page 10: Risoluzione Dei Problemi

    391415 - 391416 RISOLUZIONE DEI PROBLEMI Qualora si verifi casse un problema, fare riferimento a questa tabella per individuare le possibili soluzioni prima di contattare il servizio assistenza. Sintomo Risoluzione dei problemi Assenza di immagine, assenza  di suono ...
  • Page 11 391415 - 391416 TABLE OF CONTENTS Safety Statement ..........................11 Safety Information .........................12 Accessories ..........................12 Installation ..........................12~13 Control & Functions ........................14 Basic OSD Setup ..........................15~16 Specifi cations ..........................17 Troubleshooting ..........................18 Warning - The installation and calibration of this camera must be carried out by highly skilled personnel.

  • Page 12: Safety Statement

    391415 - 391416 SAFETY STATEMENT This equipment has been tested and found to comply with the limits of a class B digital device. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

  • Page 13: Safety Information

    391415 - 391416 SAFETY INFORMATION Please read the below notes before use the monitor set and keep it well for future reference. (a) Use only a power source and connection appropriate for the MONITOR set as indicated on the marking label.
  • Page 14 391415 - 391416 Connection under various signal input mode a. Connecting with DVR • Make sure the MONITOR set and DVR have been turned off . • Connect the AV BNC input jacks of the monitor set to correspondingly signal output interface of the DVR.

  • Page 15: Control & Functions

    391415 - 391416 CONTROLS & FUNCTIONS Front control “SELECT OR AUTO”: press this button to shift among various input modes, such as RGB AV etc. “Power”: press this button to turn on or off the unit. “+” and “-”: to turn up or down the volume, and move up and down or left and right direction under setup interface.

  • Page 16: Basic Osd Setup

    391415 - 391416 BASIC OSD SETUP OSD setup under VGA input mode (a). Press MENU button to access Main Menu setting interface (b). Press ∧ and ∨ to select the desired submenu, total four sub-menus. (c). Press MENU again to enter the submenu (d).
  • Page 17 391415 - 391416 Item interface Remark 1. Enter “OSD Menu” setup interface in the main menu. 2. Press ∧ and ∨to select the desired option and then Press MENU to enter this item. 3. Adjust parameter of the correspondent options to the desired value.

  • Page 18: Specifications

    391415 - 391416 SPECIFICATIONS Model No. 17inch 19inch Panel Type 17” a-si TFT active matrix 19” a-si TFT active matrix Display Area (H×V) 337.920 × 270.336 376.32×301.056 Aspect Ratio Pixel Pitch(mm) 0.264(H)×0.264(V) 0.294(H)×0.294(V) Color 16,7M 16,7M Best Resolution 1280 x 1024 1280 x 1024 Brightness( typ.)

  • Page 19: Troubleshooting

    391415 - 391416 TROUBLE SHOOTING When a problem occurs, you can check the table below and fi nd some solutions before call for service. Symptom Problem Solving  No picture, no sound Poor sound, normal picture  Poor picture, normal sound ...
