Summary of Contents for Kemppi KEMPOWELD WIRE 400

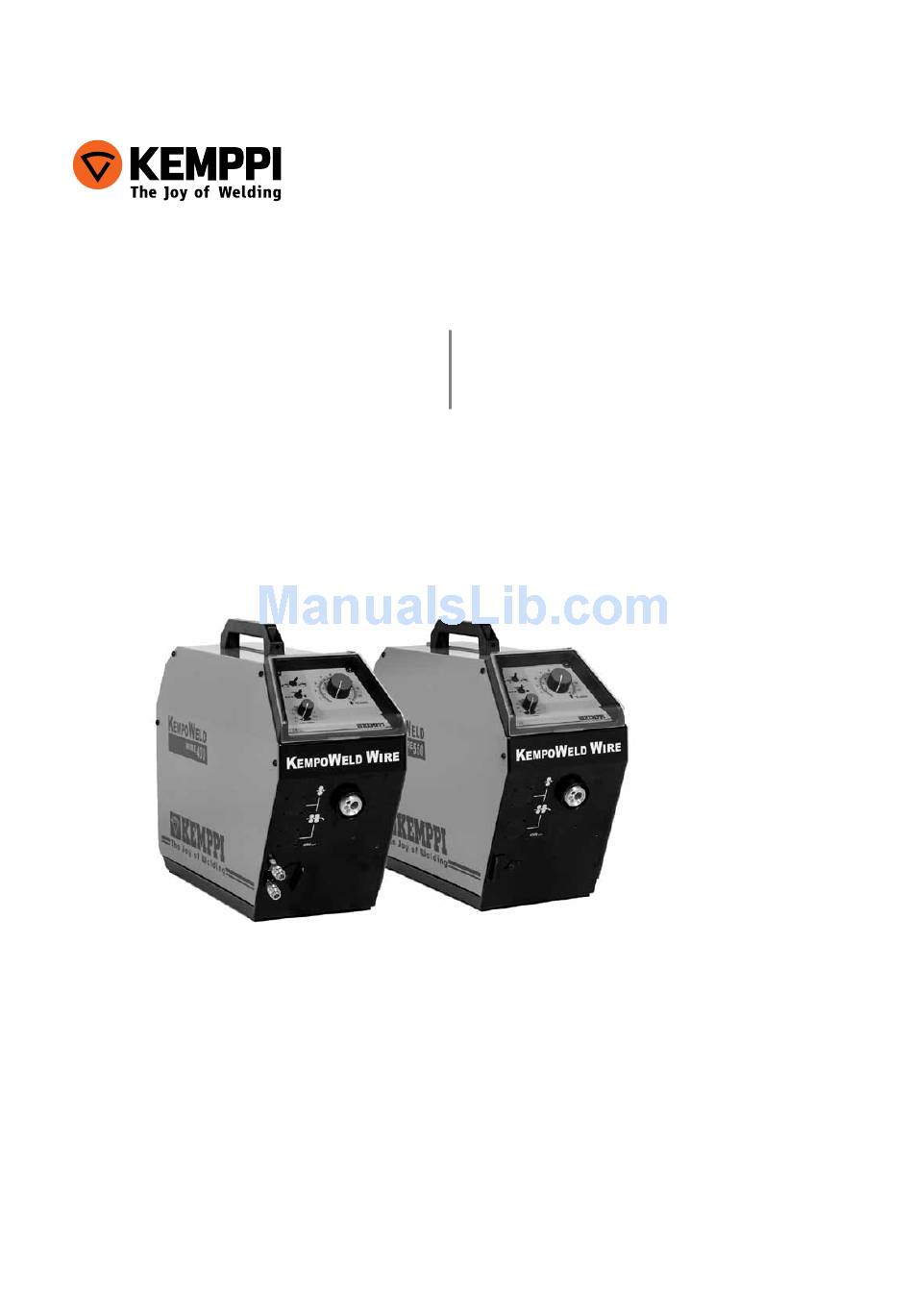

- Page 1 Kempoweld WIRE 400, 550 Operating manual • English Käyttöohje • Suomi Bruksanvisning • Svenska Bruksanvisning • Norsk Brugsanvisning • Dansk Gebrauchsanweisung • Deutsch Gebruiksaanwijzing • Nederlands Manuel d’utilisation • Français Инструкции по эксплуатации • По-русски...
- Page 3 ИнструкцИИ по эксплуатацИИ по-русски...
-
Page 4: Table Of Contents
соДЕрЖанИЕ прЕДИслоВИЕ ......................Общие... -
Page 5: Предисловие
согласия компании Kemppi запрещается копирование, запись, воспроизведение или передача содержания этого руководства! ВВЕДЕнИЕ Проволокоподающие устройства Kempoweld WIRE 400 и WIRE 550 предназначены, в первой очереди, для профессиональной работы с высокими требованиями. К ним подключают горелки, как с газовым, так и водяным охлаждением. Подающий механизм снабжен 4-мя... -
Page 6: Узлы Проволокоподающего Механизма Wire400, Wire 550
уЗлЫ проВолокопоДаЮЩЕГо МЕХанИЗМа WIRE400, WIRE 550... -
Page 7: Панели "Kempoweld
панЕлИ “KEMPOWELD” пЕрЕклЮЧатЕлИ И соЕДИнИтЕлИ Главный переключатель (выбор диапазона напряжения) Переключатель напряжения (грубый) Переключатель напряжения (тонкий) Сигнальная лампа главного переключателя Н2 Сигнальная лампа перегрева (источника питания) Разъем кабеля заземления (грубая дуга) Разъем кабеля заземления (мягкая дуга) Коробочка с принадлежностями MSD-1 Вольт-амперметр... -
Page 8: Узлы Водоохладителя Kempoweld 4200W И 5500W
уЗлЫ ВоДооХлаДИтЕлЯ KEMPOWELD 4200W И 5500W MSD-1 Главный переключатель водоохладителя Переключатель способа охлаждения горелки Переключатель проверки циркуляции воды Сигнальная лампа перегрева Сигнальная лампа отсутствия давления воды Предохранитель водоохладителя (2 А инерт./4200W) Предохранитель водоохладителя (4 А инерт./5500W) Возврат циркуляции воды Выход циркуляции воды Отверстие... -
Page 9: Панели Проволокоподающего Устройства
Задняя панель Kempoweld 4200, 4200W, 5500W Проход сетевого кабеля Предохранитель вспомогательного трансформатора (8 А инерт.) Подключение сварочного тока к проволокоподающему устройству (+ плюс) Разъем управления проволокоподающего устройства панЕлИ проВолокопоДаЮЩЕГо устроЙстВа передняя панель Регулировка подачи проволоки Разъем сварочной горелки (Euro) - Page 10 комплектующие устройства таймер KМW Компл. уст-во для Kempoweld WIRE 400 Стандарт для Kempoweld WIRE 550 Выбор функций кнопки горелки (постоянная/разовая) Выбор способа сварки (непрерывная/точечная/перодическая) Регулировка продолжительности цикла (точечной или периодической сварки) синхронизатор KМW (компл. уст-во) Выбор регулировки подачи проволоки (панель или моторная горелка) Разъем...
-
Page 11: Внутренние Механизмы
ВнутрЕннИЕ МЕХанИЗМЫ Переключатель ввода проволоки в горелку Продолжительность вклюдчения тока после окончания сварки (в зависимости от присадочного материала и вида подачи) Фиксатор катушки с проволокой Штанга двери Замок двери Проволокоподающий механизм МонтаЖ коМплЕкта KEMPOWELD Источник Kempoweld: Прочитайте в инструкциях Вашего источника питания раздел “Ввод в эксплуатацию”. - Page 12 Подвеска Разъем типа “DIX” Разъемы типа “push-pull” Разъемы типа “Amphenol” Разъемы типа “push-pull” Фиксация Разъем типа “DIX” Подшипниковая втулка Максимальная скорость подачи проволоки При поставке с завода-изготовителя скорость подачи проволоки налажена на 18 м/ мин, что достаточно для большинства случаев сварки. Если Вам требуется более высокая...
-
Page 13: Ввод В Эксплуатацию
Подающие ролики и направляющие трубки разного размера обозначены разным цветом для облегчения подбора (см. таблицу на стр. 4). При поставке Kempoweld WIRE 400 снабжен универсальными красными подающими роликами с гладкой канавкой и оранжевыми направляющими трубками для подачи присадочной проволоки диаметром 0,9-1,2 мм (0.035”, 0.045” и 0.052”) При... -
Page 14: Установка И Фиксация Кассеты С Проволокой
устаноВка И ФИксацИЯ кассЕтЫ с проВолокоЙ БЛОКИРОВАНО ОТКРЫТО • Освободите пальцы фиксации катушки поворачивая кнопку четверть круга. • Установите катушку на свое место. Заметьте правильное направление вращения! • Зафиксируйте катушку поворачивая кнопку так, что пальцы остаются в выведенном положении. Проверьте, что в катушке нет выступающих деталей, которые могли бы ВНИМАНИЕ! прикоснуться... -
Page 15: Регулировка Усилия Прижима
рЕГулИроВка усИлИЯ прИЖИМа Регулируйте усилие прижима подающих роликов при помощи винта (20) таким, что проволока плавно проходит через направляющую трубку и при проходе через токопроводящее сопло горелки допускает небольшое торможение без скольжения подающих роликов. Слишком большое усилие прижима подающих роликов вызывает ВНИМАНИЕ! сплющивание... -
Page 16: 5.10.1 Монтаж Газового Баллона
5.10.1 Монтаж газового баллона Газовый баллон всегда должен быть прочно укреплен в вертикальном ВНИМАНИЕ! положении на специальном настенном стеллаже или тележке. После окончания сварки всегда закрывайте кран на баллоне. узлы регулятора расхода газа Кран баллона Винт регулировки давления Соединительная гайка Шток... -
Page 17: Панели Управления И Функции Регулировки
панЕлИ упраВлЕнИЯ И ФункцИИ рЕГулИроВкИ потЕнцИоМЕтр скоростИ поДаЧИ проВолокИ R1 Скорость подачи сварочной проволоки регулируется бесступенчато потенциометром на передней панели установки. См. раздел ПАНЕЛИ. Потенциометр имеет шкалу для ориентировочной настройки скоростей подачи 18 и 25 м в минуту. ВЫДЕрЖка тока В концЕ сВаркИ Различные... -
Page 18: Синхронизатор "Kmw Sync
точечная, периодическая и непрерывная сварка (работают только в режиме 2т) точечная сварка Установите потенциометром R2 продолжительность сварки точки. Нажмите на кнопку горелки - сварка начинается. Сварка выключается автоматически после истечения заданного времени. периодическая сварка Задайте потенциометром R2 продолжительность периода сварки. Время паузы жесткое - ок. -
Page 19: Неисправности
подвеска на стрелу Прикрепите механизм подвески к ручке, расположенной на крышке проволокоподающего устройства. Положение проволокоподающего устройства определяется по отверстию крепления. нЕИспраВностИ В техобслуживании проволокоподающего устройства Kempoweld необходимо учитывать степень загруженности и условия эксплуатации оборудования. Применение установки в соответствии с инструкциями и выполнение профилактического техобслуживания гарантируют... -
Page 20: Утилизация Аппарата
и сортировки утилизируемых материалов. Знак на заводской табличке установки, обозначающий утилизацию электрического и электронного скрапа, связан с соответствующей директивой, действующей в странах ЕС (2002/96/EC). ноМЕра ДлЯ ЗакаЗоВ ДЕталЕЙ Проволокоподающие устройтсва Kempoweld WIRE 400 621740001 Kempoweld WIRE 550 621755001 Установки Kempoweld 3200 230/400 В... - Page 21 Горелки МИГ С воздушным охлаждением: MMT 32 3 м 6253213MMT MMT 32 4.5 м 6253214MMT MMT 35 3 м 6253513MMT MMT 35 4,5 м 6253514MMT WS 35 (Al 1.2) 6 м 6253516A12 WS 35 (SS 1.0) 6 м 6253516S10 MMT 42 3 м...
-
Page 22: Технические Данные
Промежуточные кабели с водяным охлаждением Короткие: KW 50-1.5-W 6260352 KW 95-1.5-W 6260391 Длинные: KW 50-5-W 6260354 KW 50-10-W 6260356 KW 50-5-WH 626035401 KW 50-10-WH 626035601 KW 95-5-WH 6260393 KW 95-10-WH 6260394 Кабель заземления (обратного тока) 5 m – 50 mm2 (дет. 7) 6184511 5 m –... - Page 24 78681 EPONE CEDEX myynti.fi@kemppi.com info.ru@kemppi.com FRANCE Tel +33 1 30 90 04 40 KEMPPI SVERIGE AB KEMPPI, TRADING (BEIJING) COMPANY, Telefax +33 1 30 90 04 45 LIMITED Box 717 sales.fr@kemppi.com Room 420, 3 Zone, Building B, S-194 27 UPPLANDS VÄSBY No.12 Hongda North Street,...
