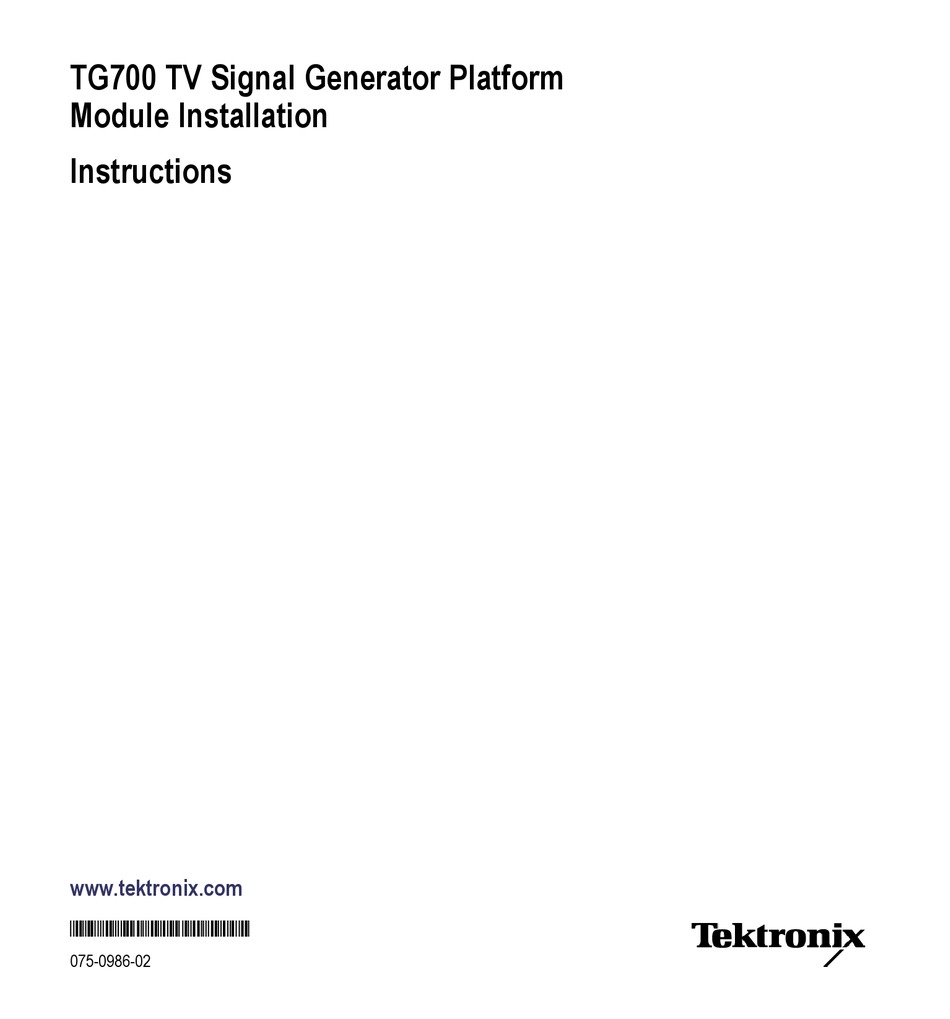

TG700 TV Signal Generator Platform
xx
Module Installation
ZZZ
Instructions
www.tektronix.com
*P075098602*
075-0986-02

Advertisement

Table of Contents
loading

Related Manuals for Tektronix TG700

Summary of Contents for Tektronix TG700

  • Page 1 TG700 TV Signal Generator Platform Module Installation Instructions www.tektronix.com *P075098602* 075-0986-02...
  • Page 2 Copyright © Tektronix. All rights reserved. Licensed software products are owned by Tektronix or its subsidiaries or suppliers, and are protected by national copyright laws and international treaty provisions. Tektronix products are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all previously published material.

  • Page 3: Table Of Contents

    モジュールの取り外し ................TG700 Module Installation...
  • Page 4 Table of Contents TG700 Module Installation...

  • Page 5: Introduction

    Option 3G on the SDI7 module. For detailed information about module features and specifications, refer to the TG700 TV Signal Generator Platform User Manual and the TG700 TV Signal Generator Platform Specifications and Performance Verification Technical Reference included on the TG700 CD-ROM.

  • Page 6: Firmware Upgrade

    Instructions. (See page 10.) CAUTION. If the firmware version of the CD-ROM provided with this kit is later than the firmware version installed on your TG700 mainframe, be sure to upgrade the firmware of the mainframe before installing the module. Equipment Required The following equipment is required to upgrade the firmware:...

  • Page 7: Mainframe Memory Requirements

    64 MB of memory installed. Software Upgrades If your existing mainframe has 32 MB of memory and you have loaded the TG700 memory with frame picture files, you may not be able to upgrade the instrument to software version 5.6.

  • Page 8: Upgrade Procedures

    “Command Prompt”, using the “Startup” menu under “Accessories” and typing “ipconfig” at the prompt. d. Set the IP address of the TG700 such that all the digits are the same except for the last digit, which should be changed by 1.
  • Page 9 Firmware Upgrade 2. If you are connecting the TG700 to your local Ethernet network using a static IP address: CAUTION. Using an IP address that is already in use can cause network conflicts, resulting in system instability and/or the system locking up. Ensure that the IP address is not already in use before connecting to the network.
  • Page 10 NOTE. With software version 5.6 and later, it is strongly recommended that the TG700 mainframe have 64 MB of memory if you intend to install logo and/or frame picture files into a DVG7, HDVG7, or SDI7 module. (See page 3, Mainframe Memory Requirements.)
  • Page 11 If this happens, copy all of the files in the Upgrade folder to the hard disk, and then repeat the operation. ■ When you upgrade the TG700 with firmware version 1.3 or earlier and use the ATG7, AVG7, or AWVG7 module in it.
  • Page 12 Firmware Upgrade 8. In the dialog box, enter the IP address that you assigned to your TG700. 9. If you want to download the signals for the specified module(s), use the check boxes at the bottom of the dialog box. Normally, you do not need to select any check boxes.

  • Page 13: Firmware Version Check

    Firmware Upgrade 14. If your TG700 includes an HDLG7 module, proceed with the following steps to complete the upgrade: CAUTION. While upgrading, do not press the front panel buttons or cycle the instrument power. Doing so can corrupt the module memory and FPGA image.

  • Page 14: Installation Instructions

    Installation Instructions Installation Instructions This section provides procedures for installing and removing modules from the TG700 mainframe. A screwdriver with a #1 Phillips tip is the only tool you need to install or remove a module. CAUTION. To prevent damage to the mainframe and module, always remove the power cord before installing or removing a module.

  • Page 15: Installing A Module

    For AGL7 and GPS7 modules, only one of these modules can be installed in the TG700 mainframe at a time, and it must be installed only in slot 1. All other modules may be installed in any slot location.
  • Page 16 4. Insert the module into the slot, paying attention to the module orientation. (See Figure 5.) Push the module into the slot until the connector board of the module is firmly engaged with the Main board of the mainframe. Figure 5: Installing the module TG700 Module Installation...

  • Page 17: Entering The Option Key (Sdi7 Option 3G Only)

    1. Press the front-panel MODULE button until the mainframe main menu is displayed as shown below. 2. Press the up (▲) or down (▼) arrow button until TG700 : UTILITY is displayed, and then press the ENTER button. TG700 Module Installation...
  • Page 18 Installation Instructions 3. Press the up (▲) or down (▼) arrow button until TG700 : UTILITY : OPTIONS ENABLED is displayed. The bottom line of the display will list the slot number in which the SDI7 module is installed and will indicate whether option 3G is enabled: None is displayed when the option is not enabled, 3G is displayed when the option is enabled.

  • Page 19: Removing A Module

    8. Verify that Option 3G is enabled: a. Press theENTER button to enter the UTILITY submenu. b. Press the up (▲) or down (▼) arrow button until TG700 : UTILITY : OPTIONS ENABLED is displayed. c. Verify that SDI7[ slot number ] 3G is displayed. This indicates that Option 3G has been enabled.
  • Page 20 Tighten the two screws to secure the blank panel to the mainframe. A blank panel is available as an optional accessory for the TG700 mainframe. Refer to the TG700 TV Signal Generator Platform User Manual. 6. If you want to install another module into the slot from which the module is removed, perform Installing a Module.

  • Page 21: はじめに

    ムのファームウェアをアップグレードする方法について説明します。 「取り付け方法」のセクションでは、TG700 型メインフレーム用モジュール の取り付け／取り外し方法について説明します。 「オプション・キーの入力（SDI7 型モジュール、オプション 3G 型のみ）」セ クションでは、SDI7 型モジュールでオプション 3G 型を有効にするために 必要なオプション・キーの入力方法について説明します。 モジュールの機能と仕様の詳細については、TG700 CD-ROM に収録の『TG700 型 TV 信号ゼネレータ・プラットフォーム・ユーザ・マニュアル』および『TG700 型 TV 信号ゼネレータ・プラットフォーム仕様および性能検査のテクニカル・リ ファレンス』を参照してください。 スタンダード・アクセサリ 各モジュールに同梱のアクセサリは、次のとおりです。 TG700 型 TV 信号ゼネレータ・プラットフォーム・モジュール取り付け方 法、当社部品番号： 075-0986-XX TG700 型 TV 信号ゼネレータ・プラットフォーム・ソフトウェア・ライブラリ CD-ROM、当社部品番号： 020-2721-XX TG700 Module Installation...

  • Page 22: ファームウェアのアップグレード

    ファームウェアのアップグレード ファームウェアのアップグレード このセクションでは、TG700 型メインフレームのファームウェアをアップグレー ドする方法について説明します。 TG700 型メインフレームにインストール済みのファームウェアは、このキットの 付属 CD-ROM のファームウェアとバージョンが同じ場合、アップグレードする 必要はありません。そのまま、「取り付け方法」のセクションへ進んでください。 (26 ページ参照)。 注意： TG700 型メインフレームにインストール済みのファームウェアは、この キットの付属 CD-ROM のファームウェアよりバージョンが古い場合、モジュー ルを取り付ける前にアップグレードしておく必要があります。 必要な機器 ファームウェアをアップグレードするには次の機器が必要です。 Windows 2000/Vista/XP/7 を搭載した PC（イーサネット・インタフェース付 き） 10 BASE-T イーサネット・ケーブル（クロスまたはストレート） TG700 型 TV 信号ゼネレータ・プラットフォーム・ライブラリ CD-ROM（新規 モジュールに付属） TG700 Module Installation...

  • Page 23: メインフレームのメモリ要件

    32 MB のメモリがインストールされている必要があります。DVG7 型、HDVG7 型、AVG7 型、またはAWVG7 型モジュール用にフレーム・ピクチャ・ゼネレー タ・アプリケーションで作成したフレーム・ピクチャ・ファイル (*.pic) をインストー ルする、または SDI7 型モジュール用のビットマップ・フレーム・ピクチャ・ファイ ル (*.bmp) をインストールするには、メインフレームに 64 MB のメモリがインス トールされている必要があります。 TG700 型メインフレームに搭載されているメモリが 32 MB である場合、そのメ ソ フ ト ウ ェ ア の ア ッ プ グ モリにフレーム・ピクチャ・ファイルを読み込んだ状態では、ソフトウェアをバー レード ジョン 5.6 にアップグレードできない可能性があります。 メモリ・エラーが発生してソフトウェアのアップグレードに失敗した場合は、フ...

  • Page 24: メモリ増設方法

    PC の IP アドレスとサブネット・マスクを識別します。 注： PC の IP アドレスとサブネット・マスクは、Start メニュー、Accessories、 Command Prompt の順に選択し、プロンプトに対して「ipconfig」と入力する ことで確認できます。 d. TG700 型の IP アドレスを下 1 桁を除いて PC の IP アドレスと同じに設 定します。下 1 桁は PC の値と 1 だけ異なる値に変更します。 e. TG700 型のサブネット・マスクを PC と同じに設定します。 ステップ 4 に進みます。 TG700 Module Installation...
  • Page 25 TG700 型の電源をオンにします。 b. ネットワーク管理者の指示どおりに TG700 型の IP アドレスを設定しま す。 c. ネットワーク管理者の指示どおりに TG700 型のサブネット・マスクを設 定します。 d. ストレート LAN ケーブルを使用して、TG700 型の 10 BASE-T ポート と LAN のイーサネット・ハブ・ポートを接続します。LAN（イーサネット） に接続すると、LAN 上のどの PC からも TG700 型にアクセスできるよ うになります。 e. LAN に接続されている PC の電源をオンにし、手順 4 に進みます。...
  • Page 26 ファームウェアのアップグレード 4. 新規モジュールに付属の TG700 型 TV 信号ゼネレータ・プラットフォーム・ ソフトウェア・ライブラリおよびマニュアル CD−ROM を PC の CD ドライブ に挿入します。 5. Product Software and Documentation ブ ラ ウ ザ ・ ウ ィ ン ド ウ が 開 い た ら 、 Mainframe and Module Software リンクをクリックします。...
  • Page 27 7. フォルダ内の tgUpgrade.exe アイコンをダブルクリックします。下図に示す TG700 Upgrade ダイアログ・ボックスが表示されます。 図 8: TG700 Upgrade ダイアログ・ボックス 注： 以下のケースでは、tgUpgrade.exe アイコンをダブルクリックするとエラー・ メッセージが表示されます。その場合は、Upgrade フォルダ内のすべてのファ イルをハード・ディスクにコピーしてから操作を繰り返してください。 ■ ファームウェア・バージョンが 1.3 またはそれより古い TG700 型メインフレー ムに、ATG7 型、AVG7 型、または AWVG7 型モジュールが取り付けられている ■ ファームウェア・バージョンが 2.1 またはそれより古い TG700 型メインフレー ムに、AVG7 型 または AWVG7 型モジュールが取り付けられている TG700 Module Installation...
  • Page 28 ファームウェアのアップグレード 8. TG700 Upgrade ダイアログ・ボックスで、TG700 型に割り当てた IP アドレス を入力します。 9. モジュールを指定して必要な信号をダウンロードするには、ダイアログ・ボッ クス下部のチェックボックスを使用します。通常であれば、どのチェックボッ クスもオンにする必要はありません。以下のケースに該当する場合のみ、 必要なチェックボックスをオンにしてください。 ATG7 チェックボックス： ファームウェア・バージョンが 1.3 またはそれ より古い TG700 型メインフレームに、ATG7 型モジュールが取り付けら れている AVG7 チェックボックス： ファームウェア・バージョンが 2.1 またはそれ より古い TG700 型メインフレームに、AVG7 型モジュールが取り付けら れている AWVG7 チェックボックス： ファームウェア・バージョンが 2.1 またはそれ より古い TG700 型メインフレームに、AWVG7 型モジュールが取り付け...

  • Page 29: ファームウェア・バージョンの確認

    ／オフを繰り返したりしないでください。このような操作を実行すると、モジュー ルのメモリと FPGA イメージが破損する可能性があります。 a. TG700 型の電源をオンにします。 b. アップグレードするモジュールの名前が表示されるまで、MODULE ボ タンを押します。 c. "Upgrade FPGA" が表示されるまで、ENTER ボタンを長押しします。 ENTER ボタンを押して、モジュールのアップグレードを開始します。 e. アップグレードの所要時間は約 3 分です。完了したら TG700 型の電 源をオフ、次にオンにして、システムを再起動します。 注： 複数のモジュールの FPGA をアップグレードする場合は、モジュールごと にアップグレードと再起動を実行する必要があります。たとえば、HDLG7 型モ ジュールが 3 台あるとすると、FPGA のアップグレード手順は次のようになりま す。1 台目のモジュールを選択してアップグレードと再起動、次に 2 台目のモ ジュールを選択してアップグレードと再起動、最後に 3 台目のモジュールを選...

  • Page 30: 取り付け方法

    取り付け方法 取り付け方法 このセクションでは、TG700 型メインフレーム用モジュールの取り付け／取り外 し方法について説明します。モジュールの取り付けまたは取り外しに必要な工 具は、プラス・ドライバのみです。 注意： メインフレームやモジュールの損傷を避けるために、モジュールの取り 付けまたは取り外しを行う前に、必ず電源コードを抜いてください。 TG700 型メインフレームにインストール済みのファームウェアは、付属 CD-ROM のファームウェアよりバージョンが古い場合、モジュールを取り付ける前にアッ プグレードしておく必要があります。 (18 ページ 「ファームウェアのアップグレー ド」 参照)。 コンポーネントの損傷を避けるには 注意： 静電気放電（ESD）によって、モジュールやメインフレームのコンポーネ ントが損傷するおそれがあります。ESD またはその他のコンポーネントの損傷 を避けるため、モジュールの取り付け、取り外し、または操作の際は次の手順 に従ってください。 TG700 型メインフレームでのモジュールの取り付けまたは取り外しの際は、 帯電防止用リスト・ストラップを着け、体に蓄積される静電気を放電してくだ さい。 モジュールの輸送、保存には、静電気防止袋またはコンテナを使用してく ださい。 作業台の上などでモジュールを引きずらないようにご注意ください。 モジュールに触れる回数は、極力減らしてください。 モジュール・コンポーネントや接続ピンには手を触れないでください。 モジュールの取り外し、取り付け、操作を行う作業領域では、静電気を発 生させたり、ため込むデバイスを使用しないでください。 静電気を発生しやすい床や作業台のある領域で、モジュールを取り扱うこ とは避けてください。 TG700 Module Installation...

  • Page 31: モジュールの取り付け

    既存のメインフレームに GPS7 型モジュールをインストールする場合 は、TG700 型メインフレームでオーブン校正を実行する必要があります。 手順の詳細については、『TG700 型 TV 信号ゼネレータ・プラットフォー ム・ユーザ・マニュアル』の「GPS7 型モジュールの設定」セクションを参照 してください。 AG7 型、ATG7 型、AVG7 型、BG7 型、DVG7 型、HDLG7 型、および SDI7 型モジュールは、それそれ TG700 型メインフレームに最大 4 台 まで取り付け可能です。 HD3G7 型、AWVG7 型、および HDVG7 型モジュールは、TG700 型 メインフレーム用のその他のモジュールより高い電力を消費します。こ のため、この 3 種類のモジュールについては、同時に取り付け可能な 台数はそれぞれ 3 台までに限られます。また、リア・パネル・ファン付 きの HDVG7 型モジュールを取り付けた場合、高消費電力タイプのモ...
  • Page 32 取り付け方法 3. プラス・ドライバを使用して、使用したいスロットに取り付けられているブラ ンク・パネルのネジ 2 本をゆるめ、機器から抜き取ります。ブランク・パネル は将来のために保管しておいてください。 (図 11 参照)。 既にモジュールが取り付けられているスロットに新しいモジュールを取り付 ける場合は、既存のモジュールを取り外します。 (32 ページ 「モジュール の取り外し」 参照)。 図 11: ブランク・パネルの取り外し TG700 Module Installation...
  • Page 33 取り付け方法 注意： モジュールをメインフレームに挿入する場合は、モジュール内部にある 部品やケーブルを損傷しないように注意してください。 4. モジュールの方向に注意して、スロットにモジュールを挿入します。(図 12 参照)。モジュールのコネクタ・ボードが、メインフレームのメイン・ボードに しっかりとささるまで、スロットにモジュールを押し込みます。 図 12: モジュールの取り付け TG700 Module Installation...

  • Page 34: オプション・キーの入力（Sdi7 型モジュール、オプション 3G 型のみ

    SDI7 型モジュールとオプション 3G 型をご購入の場合、モジュールに付属の オプション・キーオを入力して、3G ソフトウェア・オプションを有効にする必要 があります。 このオプション・キーは SDI7 型モジュールごとに固有のものです。オプション・ キーの入力が必要なのは 1 回だけです。入力したオプション・キーは SDI7 型 モジュール内部に保存されるため、ソフトウェア・バージョン 5.6 以降を搭載し た他の TG700 型メインフレームに取り付け直したとしても、オプション 3G 型が 有効になります。 オプション・キーのドキュメントを参照し、以下の手順に従ってオプション・キー を入力してください。 1. 下図に示すメインフレームのメイン・メニューが表示されるまで、フロント・パ ネルの MODULE ボタンを押します。 2. 上（▲）または下（▼）矢印ボタンを使用して TG700 : UTILITY を選択し、 ENTER ボタンを押します。 TG700 Module Installation...
  • Page 35 取り付け方法 3. 上（▲）または下（▼）矢印ボタンを使用して TG700 : UTILITY : OPTIONS ENABLED を探します。ディスプレイの最下行に、SDI7 型モジュールの取 り付け先スロット番号と、オプション 3G 型のステータス（有効／無効）が表 示されます。オプションが無効な場合は None が表示され、有効な場合は 3G が表示されます。 4. メインフレームに複数の SDI7 型モジュールが取り付けられている場合 は、左（◄）または右（►）矢印ボタンを使用して目的のモジュールを選択し、 ENTER ボタンを押します。 5. 上（▲）または下（▼）矢印ボタンを使用して TG700 : UTILITY : MODULE ID を探します。 6. 表示されているモジュール ID と、オプション・キーのドキュメントに記載さ れているモジュール ID が一致することを確認します。...

  • Page 36: モジュールの取り外し

    取り付け方法 8. オプション 3G 型が有効になっていることを確認します。 ENTER ボタンを押して、UTILITY サブメニューを表示します。 b. 上 （ ▲ ） ま た は 下 （ ▼ ） 矢 印 ボ タ ン を 使 用 し て TG700 : UTILITY : OPTIONS ENABLED を探します。 SDI7[スロット番号] 3G が表示されていることを確認してください。これ...
  • Page 37 取り付け方法 4. コネクタに取り付けられているターミネーションまたは BNC ケーブルを支え ながら、モジュールをゆっくりと自分のほうに引き寄せます。 (図 14 参照)。 図 14: モジュールの取り外し 5. この空いたスロットを使用しない場合は、機器の冷却と EMI エミッションを 制御するために、メインフレームにブランク・パネルを取り付ける必要があ ります。 a. メインフレームの空きスロットの位置にブランク・パネルを揃えます。 b. 2 本のネジをしっかりと締めて、メインフレームにブランク・パネルを固 定します。 ブランク・パネルは、TG700 型メインフレームのオプショナル・アクセサリ です。ご注文の際は『TG700 型 TV 信号ゼネレータ・プラットフォーム・ ユーザ・マニュアル』を参照してください。 6. モジュールを外したスロットに別のモジュールを取り付ける場合は、「モ ジュールの取り付け」の手順を実行します。 (27 ページ参照)。 TG700 Module Installation...
