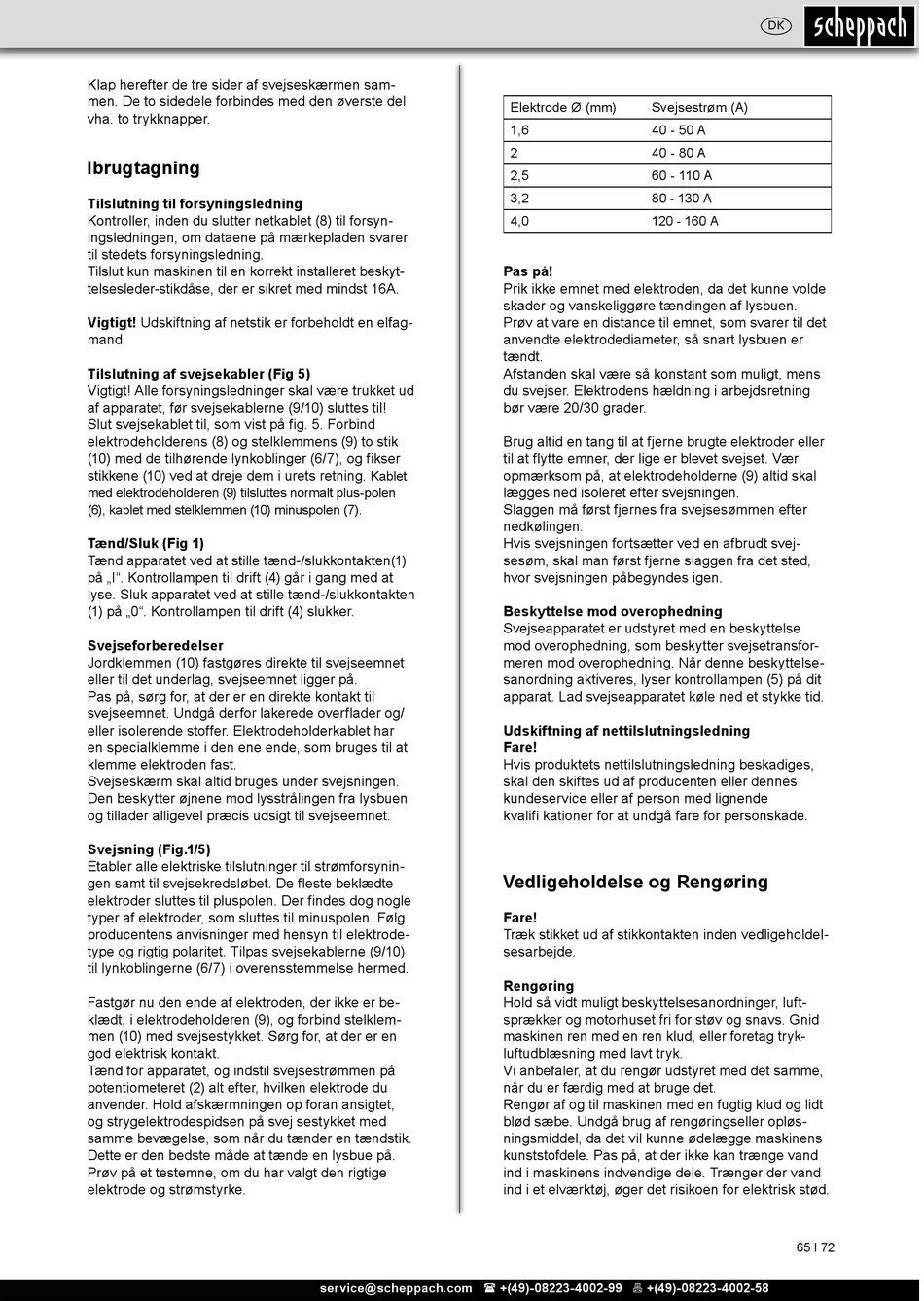

Vedligeholdelse Og Rengøring - Scheppach WSE900 Translation Of Original Operating Manual

Klap herefter de tre sider af svejseskærmen sam-
men. De to sidedele forbindes med den øverste del
vha. to trykknapper.
Ibrugtagning
Tilslutning til forsyningsledning
Kontroller, inden du slutter netkablet (8) til forsyn-
ingsledningen, om dataene på mærkepladen svarer
til stedets forsyningsledning.
Tilslut kun maskinen til en korrekt installeret beskyt-
telsesleder-stikdåse, der er sikret med mindst 16A.
Vigtigt! Udskiftning af netstik er forbeholdt en elfag-
mand.
Tilslutning af svejsekabler (Fig 5)
Vigtigt! Alle forsyningsledninger skal være trukket ud
af apparatet, før svejsekablerne (9/10) sluttes til!
Slut svejsekablet til, som vist på fig. 5. Forbind
elektrodeholderens (8) og stelklemmens (9) to stik
(10) med de tilhørende lynkoblinger (6/7), og fikser
stikkene (10) ved at dreje dem i urets retning.
med elektrodeholderen (9) tilsluttes normalt plus-polen
(6), kablet med stelklemmen (10) minuspolen (7).
Tænd/Sluk (Fig 1)
Tænd apparatet ved at stille tænd-/slukkontakten(1)
på „I". Kontrollampen til drift (4) går i gang med at
lyse. Sluk apparatet ved at stille tænd-/slukkontakten
(1) på „0". Kontrollampen til drift (4) slukker.
Svejseforberedelser
Jordklemmen (10) fastgøres direkte til svejseemnet
eller til det underlag, svejseemnet ligger på.
Pas på, sørg for, at der er en direkte kontakt til
svejseemnet. Undgå derfor lakerede overflader og/
eller isolerende stoffer. Elektrodeholderkablet har
en specialklemme i den ene ende, som bruges til at
klemme elektroden fast.
Svejseskærm skal altid bruges under svejsningen.
Den beskytter øjnene mod lysstrålingen fra lysbuen
og tillader alligevel præcis udsigt til svejseemnet.
Svejsning (Fig.1/5)
Etabler alle elektriske tilslutninger til strømforsynin-
gen samt til svejsekredsløbet. De fleste beklædte
elektroder sluttes til pluspolen. Der findes dog nogle
typer af elektroder, som sluttes til minuspolen. Følg
producentens anvisninger med hensyn til elektrode-
type og rigtig polaritet. Tilpas svejsekablerne (9/10)
til lynkoblingerne (6/7) i overensstemmelse hermed.
Fastgør nu den ende af elektroden, der ikke er be-
klædt, i elektrodeholderen (9), og forbind stelklem-
men (10) med svejsestykket. Sørg for, at der er en
god elektrisk kontakt.
Tænd for apparatet, og indstil svejsestrømmen på
potentiometeret (2) alt efter, hvilken elektrode du
anvender. Hold afskærmningen op foran ansigtet,
og strygelektrodespidsen på svej sestykket med
samme bevægelse, som når du tænder en tændstik.
Dette er den bedste måde at tænde en lysbue på.
Prøv på et testemne, om du har valgt den rigtige
elektrode og strømstyrke.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Elektrode Ø (mm)
1,6
2
2,5
3,2
4,0
Pas på!
Prik ikke emnet med elektroden, da det kunne volde
skader og vanskeliggøre tændingen af lysbuen.
Prøv at vare en distance til emnet, som svarer til det
anvendte elektrodediameter, så snart lysbuen er
tændt.
Afstanden skal være så konstant som muligt, mens
du svejser. Elektrodens hældning i arbejdsretning
bør være 20/30 grader.
Brug altid en tang til at fjerne brugte elektroder eller
til at flytte emner, der lige er blevet svejset. Vær
opmærksom på, at elektrodeholderne (9) altid skal
Kablet
lægges ned isoleret efter svejsningen.
Slaggen må først fjernes fra svejsesømmen efter
nedkølingen.
Hvis svejsningen fortsætter ved en afbrudt svej-
sesøm, skal man først fjerne slaggen fra det sted,
hvor svejsningen påbegyndes igen.
Beskyttelse mod overophedning
Svejseapparatet er udstyret med en beskyttelse
mod overophedning, som beskytter svejsetransfor-
meren mod overophedning. Når denne beskyttelse-
sanordning aktiveres, lyser kontrollampen (5) på dit
apparat. Lad svejseapparatet køle ned et stykke tid.
Udskiftning af nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadiges,
skal den skiftes ud af producenten eller dennes
kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
Vedligeholdelse og Rengøring
Fare!
Træk stikket ud af stikkontakten inden vedligeholdel-
sesarbejde.
Rengøring
Hold så vidt muligt beskyttelsesanordninger, luft-
sprækker og motorhuset fri for støv og snavs. Gnid
maskinen ren med en ren klud, eller foretag tryk-
luftudblæsning med lavt tryk.
Vi anbefaler, at du rengør udstyret med det samme,
når du er færdig med at bruge det.
Rengør af og til maskinen med en fugtig klud og lidt
blød sæbe. Undgå brug af rengøringseller opløs-
ningsmiddel, da det vil kunne ødelægge maskinens
kunststofdele. Pas på, at der ikke kan trænge vand
ind i maskinens indvendige dele. Trænger der vand
ind i et elværktøj, øger det risikoen for elektrisk stød.
DK
Svejsestrøm (A)
40 - 50 A
40 - 80 A
60 - 110 A
80 - 130 A
120 - 160 A
65 І 72
