  • Page 1 DALIeco Control D / CH / A F / B...

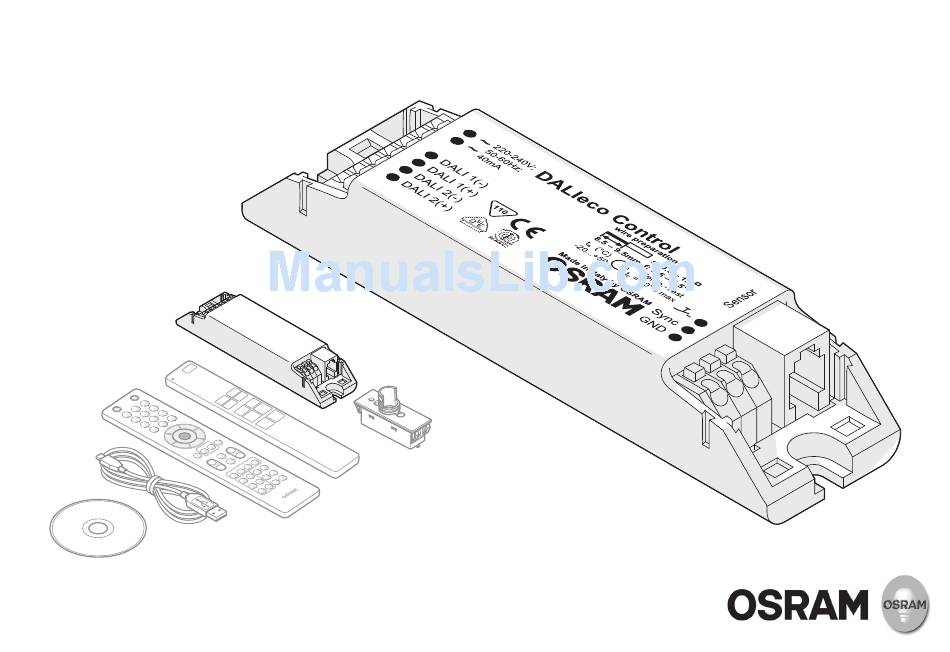

  • Page 2 DALIeco Control 4,1 mm 220-240V; 50-60Hz; 40mA DALI 1(-) DALI 1(+) Sync DALI 2(-) DALI 2(+)
  • Page 3 DALIeco Control 220-240V; 50-60Hz; 40mA DALI 1(-) DALI 1(+) Sync DALI 2(-) DALI 2(+) QTi DALI ECG CH-1 QTi DALI ECG CH-2...
  • Page 4 DALIeco Control 220-240V; 50-60Hz; 40mA DALI 1(-) DALI 1(+) Sync DALI 2(-) DALI 2(+) QTi DALI ECG CH-1 QTi DALI ECG CH-2...
  • Page 5 DALIeco Control 220-240V; 50-60Hz; 40mA DALI 1(-) DALI 1(+) Sync DALI 2(-) DALIeco LS/PD LI DALI 2(+) QTi DALI ECG CH-1 QTi DALI ECG CH-2 220-240V; 50-60Hz; 40mA DALI 1(-) DALI 1(+) Sync DALI 2(-) DALI 2(+)
  • Page 6 DALIeco Control 220-240V; 50-60Hz; 40mA DALI 1(-) DALI 1(+) Sync DALI 2(-) DALIeco LS/PD LI DALI 2(+) QTi DALI ECG CH-1 QTi DALI ECG CH-2 DALI LS/PD LI...
  • Page 7 DALIeco Control 220-240V; 50-60Hz; 40mA DALI 1(-) DALI 1(+) Sync DALI 2(-) DALI 2(+) DALI Professional push button coupler 220-240V; 50-60Hz; 40mA DALI 1(-) DALI 1(+) Sync DALI 2(-) DALI 2(+)
  • Page 8 DALIeco Control Master Remote User Remote DALIeco Sensor select test Switch off delay Single Office (default) 1 sec 30 sec 1 min 3 min 5 min 10 min 15 min 30 min 60 min Macro Recorder Open-Plan Office PROG Holiday Resume...
  • Page 9 DALIeco Control CH-2 30 % OFFSET DALI2 PROG CH-1 DALI1 REGULATED time Single Office 15 min. (default) STANDBY 30 % OFFSET CH-2 DALI2 PROG CH-1 DALI1 REGULATED 30 % OFFSET 30 % REGULATED time 15 min. 60 min. Open Plan Office...
  • Page 10 DALIeco Control STANDBY STANDBY 100 % CH-2 DALI2 PROG CH-1 DALI1 10 % 10 % time 5 min. Corridor CH-2 30 % OFFSET DALI2 CH-1 PROG DALI1 REGULATED time Semi 15 min. Meetingroom / Classroom Auto...
  • Page 11 DALIeco Control STANDBY 100 % CH-2 DALI2 PROG CH-1 DALI1 30 % time 15 min. 5 min. Sanitary Room STANDBY 100 % CH-2 DALI2 PROG CH-1 DALI1 50 % time 5 min. 1 min. Staircase...

  • Page 12: Table Of Contents

    DALIeco Control D / CH / A DALIeco Control – Installation und Bedienung Inhaltsverzeichnis Schritt-für-Schritt System-Programmierung Allgemeine Hinweise ................. 13 Symbole und Abkürzungen in dieser Anleitung .......... 13 mittels Master Remote ................17 Bestimmungsgemäße Verwendung ............. 13 Programmiermodus (PROG-Modus) ............17 Funktionsmodi ..................

  • Page 13: Allgemeine Hinweise

    Dieses Produkt ist speziell für die Benutzung mit Lichtmanagement-Systemen für Leuchten entwickelt und vorgesehen. Jede andere als die in dieser Anleitung beschriebene Verwendung ist Das DALIeco Steuergerät ist ohne zusätzliche Programmierung als rein manuelle Tastersteuerung nicht bestimmungsgemäß. und für vollautomatische präsenz- und tageslichtabhängige Regelung von Einzelleuchten bzw.

  • Page 14: Vollautomatische Präsenz- Und Tageslichtabhängige Regelung

    DALIeco Control D / CH / A Aktivieren der Zweitastersteuerung Anschluss von max. 4 Sensoren (3) via Y-Connector (4) und Sensorkabel (2) am Sensoranschluss • Gleichzeitiger VLP für 10s auf beide Taster (Beleuchtung blinkt zur Bestätigung) Steuereinheit (1). Anforderungen an Sensor- und Leuchten-Position: Tasterfunktionen (P1) •...

  • Page 15: Einbindung Von Sensoren Über Die Dali Leitung

    DALIeco Control D / CH / A Aktivieren der alternativen Funktion /Tastenbelegung der Tasterkoppler (2) Betriebsart mit endlichem Standby-Zustand (Open plan offi ce/Sanitary room /Staircase ) Programmiermodus über LP auf die „Prog“ Taste (5) der Fernbedienung starten Sensor Select über LP auf die Taste (10) der Fernbedienung aktivieren •...

  • Page 16: Funktion Und Externe Komponenten

    DALIeco Control D / CH / A Bedienung Funktion und externe Komponenten 3.1 Grundsätzliche Funktionsweise Beschreibung aller Tasten/LEDs der Master Remote und deren Funktionen, sowie Beschreibung Die Steuereinheit verändert/schaltet die Beleuchtung an Arbeitsplätzen, in Fluren und anderen aller Tasten/LED der User Remote und deren Grundfunktionen.

  • Page 17: Fernbedienung User Remote (Und Separate Anleitung)

    DALIeco Control D / CH / A Schritt-für-Schritt System-Programmierung 4.2 Fernbedienung User Remote (und separate Anleitung) mittels Master Remote Tasten / LED (21) [ON/OFF] alle Leuchten ein/aus Programmierung bzw. Konfi guration erfolgen mittels Master Remote bzw. direkt am Sensor. (22) Signalisierung LED (grün/rot/orange) Bei Tastendruck Master Remote stets auf den entsprechenden Sensor richten.

  • Page 18: Funktionsmodi

    DALIeco Control D / CH / A 5.2 Funktionsmodi 5.5 Switch off delay (Nachlaufzeit) Schaltverhalten der vorkonfi gurierten Funktionsmodi: Diagramme 14 . Timer wird bis zum Verlassen des „ON“ Zustandes (Wechsel zu „STANDBY“ oder „OFF“) nach der letzten Präsenzerkennung eingestellt. In den Funktionsmodi „Corridor“, „Staircase“ u. „Sanitary“...

  • Page 19: Testfunktion

    DALIeco Control D / CH / A 5.10 Offset einstellen Tageslicht-Funktionen Der OFFSET (= Abstand von CH-2 zu CH-1) eines bestimmten Funktionsmodus einstellen. 100 h Taste [ON] • Vollautomatische Tageslichtregelung aktiv Taste [Offset] drücken (SP). Offset Burn-in PC modes Semi •...

  • Page 20: Pc Modes

    System-Bedienung mittels User Remote 5.13 PC modes Konfi gurationen die mit Hilfe der DALIeco PC Software erstellt und über USB im PC1 bzw. PC2 Speicher abgelegt wurden, können durch Betätigung der PC1 bzw. PC2 Taste gesendet und so Bei Tastendruck User Remote stets auf den entsprechenden Sensor richten.

  • Page 21: Unabhängige Bedienung Mehrerer Systeme

    über beide Kanäle - Taste [1], [2], [3] oder [4] drücken (SP) für die zu program- Sensorschnittstelle Max. 4 DALIeco LS/PD LI oder mierende Systemnummer (Werkseinstellung = 16) 4 DALIeco LS/PD LI NP oder (LED grün blinkt zwei mal und System blinkt zur Bestäti- gung).
  • Page 22 5.14 Macro recorder ...................30 the DALI line ................24 2.7.1 Integration of push-buttons via push-button coupler ......24 Creation of individual configurations with the DALIeco 2.7.2 Integrating sensors via the DALI line ...........25 PC Software ..................30 Synchronizing control units .............25 System operation using User Remote ..........30 Function and external components ..........26...

  • Page 23: General

    Any other use other than that described in these instructions is not intended. The DALIeco control unit may be used without additional programming as a purely manual push-button control system and for fully automatic presence and daylight-dependent control of Symbols used in the diagrams individual lights and the lighting of individual rooms.

  • Page 24: Fully Automatic Presence And Daylight-Dependent Control

    DALIeco Control Push-buttons (P1) Requirements for sensor and luminaire position: • SP: Switching DALI CH-1 on and off (toggle function) • Entire workplace (to be monitored) is within monitoring area of the sensor. • LP: A Dimming DALI CH-1 up and down (toggle function) •...

  • Page 25: Integrating Sensors Via The Dali Line

    DALIeco Control Activating the alternative function / push-button allocation of the push-button coupler • If a push-button on pushbutton coupler input D is pressed, the control unit switches to the Start the programming mode via LP on "Prog" button (5) on the remote control OFF condition or the control unit remains in the OFF condition.

  • Page 26: Function And External Components

    DALIeco Control Operation Function and external components 3.1 Fundamental operating principle A description of all push-buttons/LEDs of the master remote and their functions and a descrip- The control unit changes/switches the lighting at workplaces, in corridors and other common tion of all push-buttons/LEDs of the user remote and their basic functions.

  • Page 27: Switch System On/Off

    DALIeco Control Step-by-step system programming using Master Remote 4.2 User Remote remote control (and separate instructions) Push-buttons / LED Programming or confi guration is carried out using Master Remote or directly at the sensor. (21) [ON/OFF] All luminaires on/off When pressing the Master Remote push-button always point to the relevant sensor.

  • Page 28: Function Modes

    DALIeco Control 5.2 Function modes 5.5 Switch off delay (overrun time) Switching behavior of the preconfi gured function modes: Diagrams 14 . The timer is set until exiting the "ON" condition (change to "STANDBY" or "OFF") according to the last detection of motion. In the function modes "Corridor", "Staircase" and "Sanitary", the •...

  • Page 29: Daylight And Motion-Sensing Functions

    DALIeco Control Daylight and motion-sensing functions 5.10 Setting offset The daylight and motion-sensing functions can be set for: Setting the OFFSET (=distance from CH-2 to CH-1) of a specifi c function mode. - jointly for directly connected sensors (PROG mode 5.1)

  • Page 30: Pc Modes

    5.13 PC modes Confi gurations created with the aid of the DALIeco PC software and saved via USB in the PC1 or PC2 memory can be transmitted and sent to a control unit by pressing the PC1 or PC2 push- When pressing the User Remote push-button always point to the relevant sensor.

  • Page 31: Independent Operation Of Several Systems

    Max. 96 mA in total via both channels Programming system number: Sensor interface Max. 4 DALIeco LS/PD LI or - Press push-button [1], [2], [3] or [4] (SP) for the system 4 DALIeco LS/PD LI NP or number to be programmed (factory setting = 16) (LED 1 HF LS LI Sensor fl...

  • Page 32: Dali

    DALIeco Control DALIeco Control – Instalación y funcionamiento Índice Programación de sistema paso a paso Indicaciones generales ..............33 Símbolos y abreviaturas en el presente manual .........33 mediante el Master Remote .............37 Uso previsto..................33 Modo programación (modo PROG) ............37 Modos de funcionamiento ............38...

  • Page 33: Indicaciones Generales

    Este producto ha sido desarrollado y concebido especialmente para el uso con sistemas de control de luz para luminarias. Cualquier otro uso diferente al descrito en el presente manual es La unidad de control DALIeco puede usarse como un sistema de control estrictamente manual un uso no previsto.

  • Page 34: Control Totalmente Automático En Función De La Luz Diurna Y De La Presencia

    DALIeco Control Activación del sistema de control de dos botones 2.5 Conexión de sensor • Presione de forma prolongada y simultánea durante 10 s ambos pulsadores (los indicadores El sensor está diseñado para la integración de luminarias. Instalación y ajustes del sensor luminosos parpadean a modo de verificación)

  • Page 35: Integración De Sensores A Través De La Línea Dali

    DALIeco Control Activación de la función alternativa / asignación de pulsadores del acoplador • Al accionar un pulsador en el acoplador de pulsadores de la entrada C, la unidad de control de pulsadores cambia al estado ON e inicia el tiempo de retardo de desconexión o vuelve a reiniciar el tiem- Iniciar el modo de programación mediante LP en la tecla "Prog"...

  • Page 36: Función Y Componentes Externos

    DALIeco Control Función y componentes externos Funcionamiento 3.1 Principio de funcionamiento básico Descripción de todas las teclas/LED del Master Remote y sus funciones, así como descripción La unidad de control modifi ca/conmuta la iluminación de lugares de trabajo, pasillos y otras de todas las teclas/LED del User Remote y sus funciones básicas.

  • Page 37: Mando A Distancia User Remote Manual Específico)

    DALIeco Control Programación de sistema paso a paso 4.2 Mando a distancia User Remote manual específi co) mediante el Master Remote Teclas / LED (21) [ON/OFF] todas las luminarias conectadas/desconectadas La programación o confi guración se lleva a cabo mediante el Master Remote o directamente en (22) Señalización LED (verde/rojo/naranja)

  • Page 38: Modos De Funcionamiento

    DALIeco Control 5.2 Modos de funcionamiento 5.5 Switch off delay (tiempo de retardo de desconexión) Comportamiento de conmutación de los modos de función preconfi gurados: Diagramas El temporizador se ajusta tras la última detección de presencia hasta abandonar el estado "ON"...

  • Page 39: Funciones De Luz Diurna Y De Presencia

    DALIeco Control Funciones de luz diurna y de presencia 5.10 Ajustar Offset Las funciones de luz diurna y de presencia pueden ser seleccionadas: Ajustar el OFFSET (= distancia de CH-2 a CH-1) de un modo de funcionamiento determinado. - para sensores conectados directamente en conjunto (modo PROG 5.1)

  • Page 40: Pc Modes

    Funcionamiento del sistema mediante User Remote 5.13 PC modes Las confi guraciones creadas con la ayuda del software para PC DALIeco y almacenadas a través de USB en la memoria PC1 o PC2 pueden enviarse pulsando la tecla PC1 o PC2, transmitiéndo- En caso de pulsar la tecla del User Remote, orientarlo siempre hacia el sensor correspondiente.

  • Page 41: Funcionamiento Independiente De Varios Sistemas

    (ajuste de fábrica = 16) Interfaz de sensores Máx. 4 sensores DALIeco LS/PD LI; o (el LED verde parpadea dos veces y el sistema parpadea 4 sensores DALIeco LS/PD LI NP; o como confi rmación).
  • Page 42 DALIeco Control F / B DALIeco Control – Installation et utilisation Sommaire Système de programmation étape par étape Remarques générales ...............43 Symboles et abréviations de cette notice ...........43 via Master Remote ................47 Utilisation conforme ................43 Mode de programmation (mode PROG) ..........47 Modes de fonctionnement ............48...

  • Page 43: Remarques Générales

    Ce produit est conçu et prévu spécialement pour une utilisation avec des systèmes de gestion de l'éclairage pour les luminaires. Toute autre utilisation que celle décrite dans ce mode d'emploi L’unité de commande DALIeco peut être utilisée sans programmation supplémentaire en tant que sera considérée comme étant non conforme.

  • Page 44: Commande Entièrement Automatique De La Détection De Présence Et De L'éclairage De Jour Subordonné

    DALIeco Control F / B Activation du système de commande à double touche 2.5 Raccordement du capteur • VLP simultanée pendant 10 sec. sur les deux touches (les indicateurs lumineux clignotent La cellule est prévue pour l'intégration de luminaires. Installation et réglage de la cellule notice séparée.

  • Page 45: Intégration De Capteurs Par Ligne Dali

    DALIeco Control F / B Activer la fonction alternative/occupation des boutons du coupleur (2) Mode de service avec état de veille à terme (Open plan offi ce / Sanitary room / Staircase) Démarrer le mode de programmation via LP avec la touche « Prog » (5) de la télécommande Activer Sensor Select via LP avec la touche «...

  • Page 46: Fonction Et Composants Externes

    DALIeco Control F / B Fonction et composants externes Utilisation 3.1 Fonctionnement de base Description de toutes les touches / tous les témoins lumineux du Master Remote et de leurs fonc- L'unité de commande modifi e/commute l'éclairage sur les postes de travail, dans les couloirs et autres tions, avec description de toutes les touches / tous les témoins lumineux du User Remote et leurs...

  • Page 47: Télécommande Master User (Et Notice Séparée)

    DALIeco Control F / B Système de programmation étape par étape 4.2 Télécommande Master User notice séparée) via Master Remote Touches/LED (21) [ON/OFF] Tous les éclairages on/off La programmation du système est effectuée via Master Remote ou directement sur la cellule.

  • Page 48: Modes De Fonctionnement 8

    DALIeco Control F / B 5.2 Modes de fonctionnement 5.5 Switch off delay (temporisation) Comportement de commutation des modes de fonctionnement préconfi gurés : Diagrammes Minuterie active jusqu'à la fi n de l'état « ON » (passage à « stand-by » ou « OFF ») après la jusqu'à...

  • Page 49: Fonctions Lumière Du Jour Et Présence

    DALIeco Control F / B Fonctions lumière du jour et présence 5.10 Régler l'offset Les fonctions lumière du jour et présence : Régler l'OFFSET (= distance de CH-2 à CH-1) d'un mode de fonctionnement particulier. - communément pour des capteurs raccordés (mode PROG 5.1)

  • Page 50: Modes Pc

    à une unité de commande. Des profi ls de fonction et des paramètres individuels peuvent être créés avec le logiciel DALIeco PC, stockés via le port USB de la télécommande principale, puis transférés par IR vers l’unité de commande.

  • Page 51: Utilisation Indépendante De Plusieurs Systèmes

    - Appuyer sur [1], [2], [3] ou [4] (SP) pour le numéro système Interface du capteur 4 DALIeco LS/PD LI max. ou à programmer (réglage d'usine = 16) 4 DALIeco LS/PD LI NP ou (la LED verte clignote deux fois et le système clignote pour 1 capteur HF LS LI confi...
  • Page 52 DALIeco Control DALIeco Control – Installazione e uso Indice Programmazione del sistema passo a passo Indicazioni generali................53 Simboli e abbreviazioni delle presenti istruzioni........53 con Master Remote ................57 Uso conforme a destinazione ..............53 Modalità di programmazione (modalità PROG)........57 Modalità di funzionamento ............58...

  • Page 53: Indicazioni Generali

    Questo prodotto è stato sviluppato ed è destinato specifi camente per l'utilizzo con sistemi di gestione della luce per lampade. Ogni impiego diverso da quello descritto queste nelle presenti L'unità di controllo DALIeco può essere usata senza ulteriore programmazione come un sistema istruzioni non è conforme a destinazione.

  • Page 54: Completamente Automatizzato E Comando Dipendente Dalla Luce Diurna

    DALIeco Control Attivazione del sistema di controllo a due pulsanti 2.5 Collegamento sensore VLP simultaneo per 10s su entrambi i pulsanti (controllare gli indicatori luminosi lampeggianti) Il sensore è destinato all'integrazione della lampada. Installazione e impostazioni del sensore istruzioni separate.

  • Page 55: Inclusione Dei Sensori Tramite Linea Dali

    DALIeco Control Attivazione della funzione alternativa / assegnazione pulsanti degli • All'azionamento di un pulsante nell'accoppiatore pulsante dell'ingresso D, la centralina passa accoppiatori pulsante allo stato OFF o rimane nello stato OFF. Avviare la modalità di programmazione mediante LP sul tasto "Prog" (5) del telecomando (2) Modalità...

  • Page 56: Funzione E Componenti Esterni

    DALIeco Control Funzione e componenti esterni 3.1 Modo di funzionamento di principio Descrizione di tutti i pulsanti/LED del Master Remote e delle relative funzioni nonché descrizione L'unità di comando cambia/commuta l'illuminazione in posti di lavoro, corridoi e altri spazi di tutti i pulsanti/LED dell'User Remote e delle loro funzioni di base.

  • Page 57: Accensione/Spegnimento Del Sistema

    DALIeco Control Programmazione del sistema passo a passo 4.2 Telecomando User Remote istruzioni separate) con Master Remote Tasti / LED (21) [ON/OFF] tutte le lampade on/off La programmazione o confi gurazione avvengono per mezzo del Master Remote o direttamente (22) segnalazione LED (verde/rosso/arancione) dal sensore.

  • Page 58: Modalità Di Funzionamento

    DALIeco Control 5.2 Modalità di funzionamento 5.5 Switch off delay (ritardo di spegnimento) Comportamento di commutazione delle modalità di funzionamento preconfi gurate: Diagrammi da Il timer viene impostato dopo l'ultimo rilevamento della presenza fi no all'uscita dallo stato "ON" 14 .

  • Page 59: Funzioni Luce Diurna E Presenza

    DALIeco Control Funzioni luce diurna e presenza 5.10 Regolazione dell'offset Le funzioni luce diurna e presenza possono essere impostate: Regolare l'OFFSET (= intervallo da CH-2 a CH-1) di una determinata modalità di funzionamento. - per i sensori collegati direttamente (modalità PROG 5.1)

  • Page 60: Pc Modes

    Uso del sistema mediante User Remote 5.13 PC modes Le confi gurazioni create per mezzo del software per PC DALIeco e archiviate nella memoria PC1 o PC2 mediante USB possono essere inviate, e dunque trasmesse ad una centralina, azionando Quando si premono i tasti, puntare sempre l'User Remote verso il sensore in questione.

  • Page 61: Uso Indipendente Di Più Sistemi

    Programmare il numero di sistema: Interfaccia sensore Max. 4 DALIeco LS/PD LI o - Premere il tasto [1], [2], [3] o [4] (SP) per il numero di siste- 4 DALIeco LS/PD LI NP o ma da programmare (impostazione di fabbrica = 16) (il LED 1 Sensore HF LS LI verde lampeggia due volte a modo di conferma).
  • Page 62 DE / CH / A F / B OSRAM GmbH Steinerne Furt 62 86167 Augsburg C10449064 Germany G10576785 www.osram.com 29.09.15...
