PROFILE SPOT /
VALIDATION: 17/06/16
DN41087800
Robert Juliat S.A.S. 32, rue de Beaumont, F 60530 Fresnoy-en-Thelle - phone : +33 (0)3 44 26 51 89 - fax : +33 (0)3 44 26 90 79 - info@robertjuliat.fr
REF
28 - 54°
16 - 35°
11 - 26°

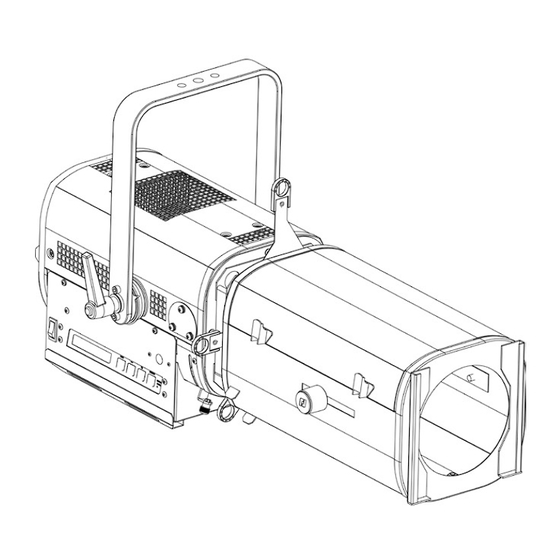

300W LED PROFILE SPOT /
PROJECTEUR DE DÉCOUPE LED 300W
www.robertjuliat.com
Standard
North American
Standard
Nord-Américain
663SX
663CSX
664SX
664CSX
661SX
661CSX
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Robert Juliat ZEP 660 SX
Summary of Contents for Robert Juliat ZEP 660 SX
- Page 1 300W LED PROFILE SPOT / PROJECTEUR DE DÉCOUPE LED 300W VALIDATION: 17/06/16 DN41087800 Robert Juliat S.A.S. 32, rue de Beaumont, F 60530 Fresnoy-en-Thelle - phone : +33 (0)3 44 26 51 89 - fax : +33 (0)3 44 26 90 79 - info@robertjuliat.fr www.robertjuliat.com...
-
Page 2: Table Of Contents
Adjusting the maximum light output level ....................... 22 Exploded view / Spare parts list ..........................22 Troubleshooting ................................23 Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice. -
Page 3: User's Instructions
1 User’s instructions GENERAL INSTRUCTIONS Not for residential use. These fixtures must only be serviced by a qualified technician. In addition to the instructions indicated on this page, relevant health and safety requirements of the appropriate EU Directives must be adhered to at all times. This fixture is in compliance with section 17 - Lighting appliance for theatre stages, television, cinema and photograph studios. -
Page 4: Presentation
2 Presentation Functions Functions : 1. Identification plate 2. Data connectors (IN and OUT) 3. Power connectors (IN and OUT) 4. Thermal breaker 5. Power switch 6. Control board 7. Wireless DMX antenna (option) 8. Handle 9. Safety cable attachement point 10. -
Page 5: Accessories Included
Accessories included Reference Description PF500M2 180x180 mm (7.1x7.1 in) metal filter holder SGUX Universal ‘A’-size gobo holder (metal, glass,frosted glass) Shutters (x4) Power cable with CEE7/7 type IN connectors (standard version) UL/CSA Power cable without connector (North American version) Optional accessories Reference Description CAV 600 A... -
Page 6: Set-Up
3 Set-up Mechanics 3.1.1 Operating positions 3.1.2 Minimum distance between a flammable material and the lighting unit 0,67 m 2.20 ft 3.1.3 Instructions for use Minimum : Maximum : 5° C 40° C 41° F 104° F IP20 – Indoor use only 3.1.4 Hanging •... -
Page 7: Safety Cable
3.1.5 Safety cable • When hung or flown the fixture must be secured by an additional hanging accessory (such as a safety bond or cable) of suitable length. • The combined weight of both the fixture and the accessories must be considered when choosing the load-bearing capability of safety cable... -
Page 8: Data
Power cable Cable Power cable Connector Mains plug Cable type Wiring length Live: Brown 3G1.5 Standard CEE7/7 Neutral: Blue H07RNF Neutrik version 9.8 ft Ground : yellow/Green PowerCon® North 14AWG SJ Live: Black NAC3FX 1,5 m American TYPE Neutral: White 4.9 ft version (UL/CSA) - Page 9 Daisy chain : DMX Console Maximum: 32 units Integrated terminal plug: If no XLR connector is detected on DMX OUT connector, a 120Ω terminal plug is automatically activated. Additional terminal plug on the last unit is not necessary. Wireless DMX option •...
-
Page 10: Accessories
Accessories 3.3.1 Front filter holder Step 1 Step 2 3.3.2 Internal filter holder Step 1 Step 2 3.3.3 Gobo holder / iris Step 1 Step 2 EN -8-... -
Page 11: Shutters
3.3.4 Shutters Step 1 Step 2 Step 3 EN -9-... -
Page 12: Operation
4 Operation Light intensity 4.1.1 Range 100 % 4.1.2 Control Remotely with DMX512-A protocol Locally DMX512-A DMX Console HTP mode (Highest Takes Precedence) : Light output is the highest value of DMX512 command or local control Focus mode : when standby display 1/6 DMX CONFIG. Push Exit Light output = 100% for 1 minute 2x times Exit... -
Page 13: Control
• Smoothing : Mode Smoothing Slow Slow transition between 2 levels – equivalent to 1000W filament Fast Fast transition between 2 levels – equivalent to 600W filament Without Deactivated – Very fast transitions • Dimming mode (FLICKER MODE): Mode Dimming PWM dimming (Pulse Width Modulation) –... -
Page 14: Beam Size Adjustment
Beam size adjustment 4.3.1 Range Beam angle Model Minimum beam Maximum beam 663SX / 663CSX 28° 54° 664SX / 664CSX 16° 35° 661SX / 661CSX 11° 26° 4.3.2 Control Orientation 4.4.1 Range Function Range 360° TILT TU = 0 60° TD = 0 90°... -
Page 15: Colour
4.4.2 Control TILT Colour • Fixed colour: Location 3. Front filter holder 4. Internal filter holder Frosted or dichroïc glass Type Standard coloured gel filter Standard coloured gel filter Dimensions Installation See 3.3.1 EN -13-... -
Page 16: Beam Shaping
Beam shaping 4.6.1 Range Open Iris 1 shutter 2 shutters 3 shutters 4 shutters 5 shutters 6 shutters 7 shutters 8 shutters 4.6.2 Control Locking shutter system Locked Unlocked See 3.3 Accessories for Gobo, Iris and additional shutters installation EN -14-... -
Page 17: Beam Rotation
Beam rotation 4.7.1 Range Function Range Gobo shutters 4.7.2 Control EN -15-... -
Page 18: Gobos
Gobos Location Type Metal / Glass / Plastic A-size Dimensions Position 1 Position 2 Installation EN -16-... -
Page 19: Display And Controls
4.9 Control 4.9.1 Display and Controls exit select ERROR DATA Function LCD display Exit the current menu / page Scrolls through menus and/or Decrease blinking data value Scrolls through menus and/or Increase blinking data value Enter the current menu option and/or validate Reset DMX and system LED feedback 4.9.2 Menus and parameters... - Page 20 Level 1 - DMX Setup function Level 2 - DMX Setup address status Level 3 - DMX Data Protocol Level 3 - Dimmer Coarse value D i m m e r C o a r s D M X @ X X X DIMMER COARS DMX coarse value: address status V a l u e :...
- Page 21 Level 1 - FIXTURE SETUP Level 2 - FIXTURE SETUP - Light curve status Level 2 - FIXTURE SETUP - Smoothing mode status F I X T U R E S E T U P -> S M O O T H I N G : F a s t SMOOTHING Smoothing mode status...
-
Page 22: Dmx Remote Control
Level 1 - FIXTURE STATUS Level 2 - FIXTURE STATUS - Power supply status LED SUPPLY LED supply status (Level 2) LED feedback : OK | NOK Level 2 - FIXTURE STATUS - LED supply status row voltage (x10V) L E D S U P P L Y a a a A : x x x B : x x x C : x x x D : x x x @ 100% A >... -
Page 23: Feedback Information
4.9.5 Feedback information • DMX and system LED feedback (7): Green= DMX512 frame detected Red = Problem on DMX512 frame and/or system default – details available in 4/6 Fixture Tools menu • If DMX512 data lost, the following message is displayed : “Push select to reset DMX values”... -
Page 24: Led Access
5.1.4 LED access • Prior to any intervention, power supply disconnection is compulsory. Power connectors are exposed live items. • The compartment is held by 4 screws. • The compartment must be put in and out in a vertical position, avoiding contact with the LED module and its power supply connector. -
Page 25: Troubleshooting
6 Troubleshooting SYMPTOMS POSSIBLE REASONS SOLUTIONS Display Display mode switches on Display auto off mode Fixture tools menu (see 4.9.2) when button activated is pressed Check : Display OFF Display still • power supply off when • No power thermal protection button is •... - Page 26 Réglage du niveau maximal de sortie ........................22 Nomenclature / Pièces détachées .......................... 22 Dépannage ..................................23 Robert Juliat se réserve le droit de modifier sans préavis le contenu de ce document ou les caractéristiques de ses produits dans un souci permanent d'amélioration.
-
Page 27: Instructions D'utilisation
1 Instructions d’utilisation CONSIGNES GÉNÉRALES Impropre à l'usage domestique. Matériel professionnel : intervention par technicien qualifié uniquement. Outre les consignes d’utilisation figurant dans la présente notice, vous devrez respecter les prescriptions générales de sécurité et de prévention des accidents édictées par le législateur. L’appareil auquel est attachée cette notice rentre dans la section 17 - Luminaires pour éclairage de scènes de théâtre, des studios de télévision, de cinéma et de photographie de la norme t NF EN 60598-2. -
Page 28: Présentation
2 Présentation Fonctions Fonctions : 1. Plaque d’identification 2. Connecteurs DATA (entrée et sortie) 3. Connecteurs d’alimentation (entrée et sortie) 4. Disjoncteur thermique 5. Interrupteur de mise sous tension 6. Ecran de contrôle et paramétrages 7. Antenne DMX sans fil (option) 8. -
Page 29: Accessoires Inclus
Accessoires inclus Référence Description PF500M2 Porte-filtre métal 180x180 mm (7.1x7.1 in) SGUX Porte-gobo universel (métal, verre, dépoli) taille "A" Couteaux (x4) Cordon d’alimentation avec fiche CEE7/7 (version standard) Cordon d’alimentation UL/CSA sans fiche (version Nord-américaine) Accessoires optionnels Référence Description CAV 600 A Cassette avant à... -
Page 30: Installation
3 Installation Mécanique 3.1.1 Positions d’utilisation 3.1.2 Distance minimale entre l’appareil et une matière inflammable 0,67 m 2.20 ft 3.1.3 Conditions d’utilisation Minimum : Maximum : 5° C 40° C 41° F 104° F Indice de Protection international: IP20 – Utilisation intérieure uniquement 3.1.4 Suspension •... -
Page 31: Câble De Sécurité
3.1.5 Câble de sécurité • En position suspendue (crochet, boulon...), l’appareil doit obligatoirement être assuré par une suspension auxiliaire (élingue, chaîne...) convenablement dimensionnée et ancrée à l’arrière de l’appareil. • La liaison devra être effectuée au plus court, au besoin avec plusieurs tours si la longueur de l’élingue ou de la chaîne le nécessite. -
Page 32: Data
Cordon d’alimentation Connecteur Fiche Cordon Câble Longueur Câblage projecteur d’alimentation Phase: marron 3G1.5 Version CEE7/7 Neutre: bleu H07RNF standard Neutrik 9.8 ft Terre: jaune/vert PowerCon® 14AWG Phase: noir Version nord- NAC3FX 1,5 m SJ TYPE Neutre: blanc américaine 4.9 ft (UL/CSA) Terre : vert Engagement... - Page 33 Chaînage: DMX Console Maximum : 32 unités Bouchon de terminaison incorporé: Si aucun connecteur XLR n’est mécaniquement détecté sur la sortie DMX OUT, un bouchon de terminaison (120Ω) est automatiquement activé. Il n’est donc pas necessaire d’ajouter un bouchon de terminaison sur le dernier appareil. Option DMX sans fil •...
-
Page 34: Accessoires
Accessoires 3.3.1 Porte-filtre avant Etape 1 Etape 2 3.3.2 Porte-filtre interieur Etape 1 Etape 2 3.3.3 Porte-gobo / iris Etape 1 Etape 2 FR -8-... -
Page 35: Couteaux
3.3.4 Couteaux Etape 1 Etape 2 Etape 3 FR -9-... -
Page 36: Opération
4 Opération Intensité lumineuse 4.1.1 Etendue 100 % 4.1.2 Contrôle A distance via le protocole DMX512-A Localement via le panneau de contrôle DMX512-A DMX Console Gestion des commandes en mode HTP : Les deux valeurs d’entrée sont comparées, la valeur la plus élevée est retenue Mode Focus : en mode écran d’accueil 1/6 DMX CONFIG. -
Page 37: Stroboscope
• Lissage (SMOOTHING): Mode Lissage Slow Transitions lentes entre valeurs – simule l’inertie de lampe halogène 1000W Fast Transitions rapides entre valeurs – simule l’inertie de lampe halogène 600W Without Pas de lissage – Transitions très rapides entre valeurs • Mode de gradation (FLICKER MODE): Mode Gradation... -
Page 38: Ajustement De La Taille Du Faisceau
Ajustement de la taille du faisceau 4.3.1 Etendue Angle de sortie Modèle Angle de sortie minimal Angle de sortie maximal 663SX / 663CSX 28° 54° 664SX / 664CSX 16° 35° 661SX / 661CSX 11° 26° 4.3.2 Contrôle Orientation 4.4.1 Etendue Fonction Etendue 360°... -
Page 39: Couleur
4.4.2 Contrôle TILT Couleur • Couleur fixe: Emplacement 1. Porte-filtre avant 2. Porte-verre intérieur Verre dépoli ou dichroïque Type Filtre gélatine couleur ou effet standard Filtre gélatine couleur ou effet standard Dimensions Installation Cf. 3.3.1 FR -13-... -
Page 40: Contrôle De La Forme Du Faisceau
Contrôle de la forme du faisceau 4.6.1 Etendue Ouvert Iris 1 couteau 2 couteaux 3 couteaux 4 couteaux 5 couteaux 6 couteaux 7 couteaux 8 couteaux 4.6.2 Contrôle Blocage couteaux Couteaux bloqués Couteaux libres Cf. 3.3 Accessoiress pour l’installation des gobos, iris et couteaux additionnels FR -14-... -
Page 41: Rotation De L'image
Rotation de l’image 4.7.1 Etendue Fonction Etendue Gobo Couteaux 4.7.2 Contrôle FR -15-... -
Page 42: Gobos
Gobos Emplacement Type Métal / Verre / Plastique Taille A Dimensions Position 1 Position 2 Installation FR -16-... -
Page 43: Panneau De Contrôle
Panneau de contrôle 4.7.1 Afficheur et touches exit select ERROR DATA Fonction Afficheur LCD Sortie du menu et/ou retour en arrière Défilement des menus et/ou diminution des valeurs sélectionnées Défilement des menus et/ou augmentation des valeurs sélectionnées Sélection du menu et/ou validation Voyants d’état système et DMX 4.7.1 Menus et paramètres Ecran d’initialisation après l’allumage de l’appareil :... - Page 44 Niveau 1 - RÉGLAGE DMX Niveau 2 - RÉGLAGE DMX - État données DMX Niveau 3 - Protocole données DMX Niveau 3 - Gradation de l'intensité lumineuse - Coarse D i m m e r C o a r s D M X @ X X X État gradaton de l'intensité...
- Page 45 Niveau 1 - RÉGLAGE DE L’APPAREIL Niveau 2 - RÉGLAGE DE L’APPAREIL - État courbe de gradation Niveau 2 -RÉGLAGE DE L’APPAREIL - Statut lissage de la gradation F I X T U R E S E T U P ->...
-
Page 46: Reset
Niveau 1 - STATUT DE L’APPAREIL Niveau 2 - STATUT DE L’APPAREIL - Alimentation LED SUPPLY LED supply status (Level 2) LED feedback : OK | NOK Niveau 2 - STATUT DE L’APPAREIL - Alimentation LED Tension aux 1 ère ligne (x10V) L E D S U P P L Y a a a... -
Page 47: Retour Information
4.9.5 Retour information • Voyant dʼétat système et data (7): Vert = Signal DMX512 détecté. Rouge = Problème sur le signal DMX512 reçu et/ou défaut système - détails disponibles dans le menu 4/6 Fixture Tools. • En cas de perte du signal DMX, le message suivant s’affiche: “Push select to reset DMX values”... -
Page 48: Source Led
5.1.5 Source LED • Ne jamais toucher la surface de la source LED (quel que soit l’objet) • Ne pas appliquer d’air comprimé directement sur la source • Contacter un revendeur RJ agréé en cas de saleté, résidu ou autre objet sur la surface de la source LED 5.1.6 Optique... - Page 49 6 Dépannage SYMPTOMES CAUSES POSSIBLES SOLUTIONS L’afficheur s’allume La fonction d’extinction Display mode (CF. Menu Fixture tools lorsqu’une automatique de l’afficheur est 4.9.2) touche est activée pressée Afficheur Vérifier : éteint • l’alimentation L’afficheur ne Le projecteur n’est pas • s’allume la protection thermique alimenté...
