Bpt HEC/301-304 VR Installation Instructions Manual

A
07.2005/2407-8100
C
B
HEC/301÷304 VR
R3
C
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore-VE-Italy
www.bpt.it-info@bpt.it
1
ISTRUZIONI PER
I
L'INSTALLAZIONE

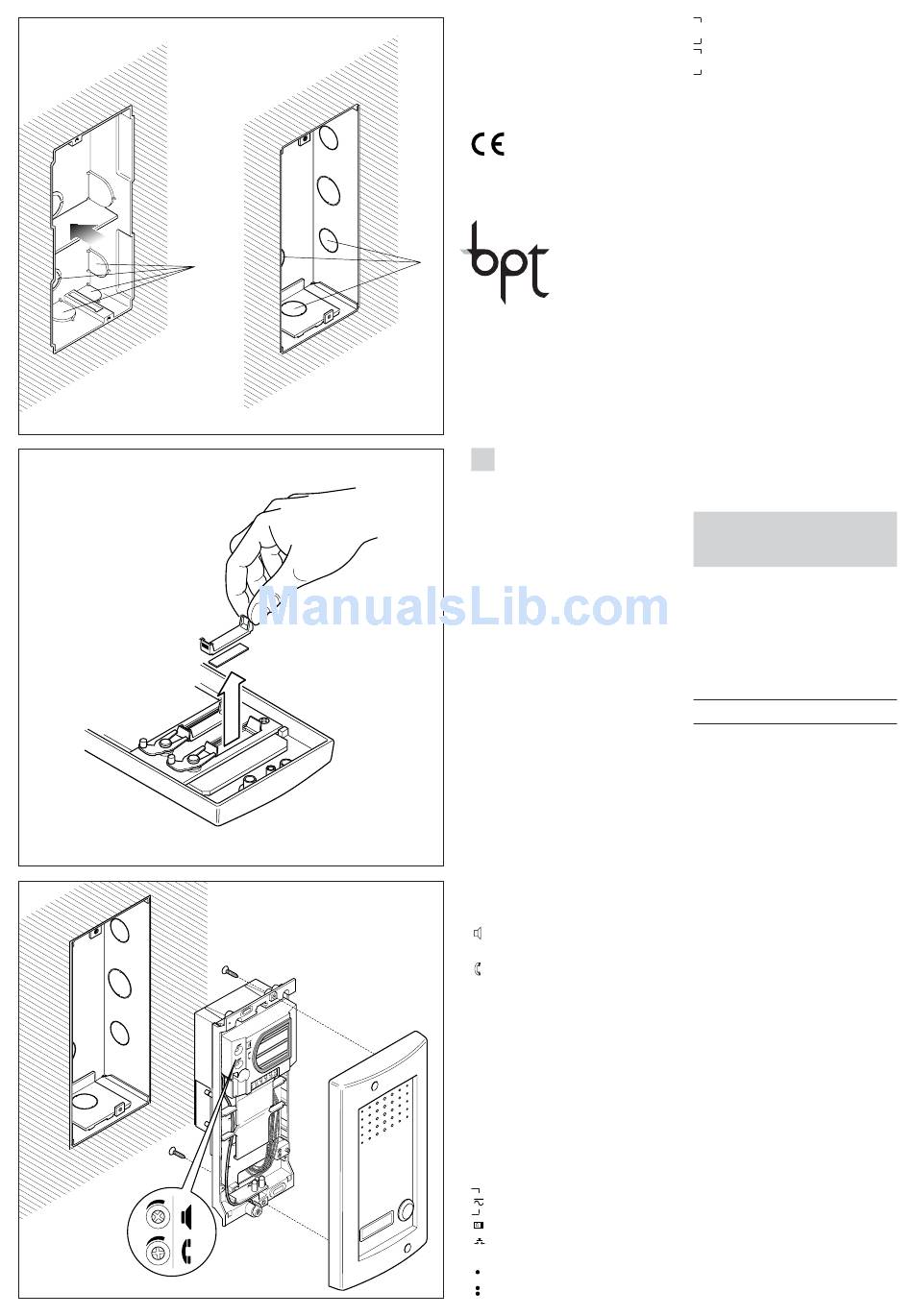

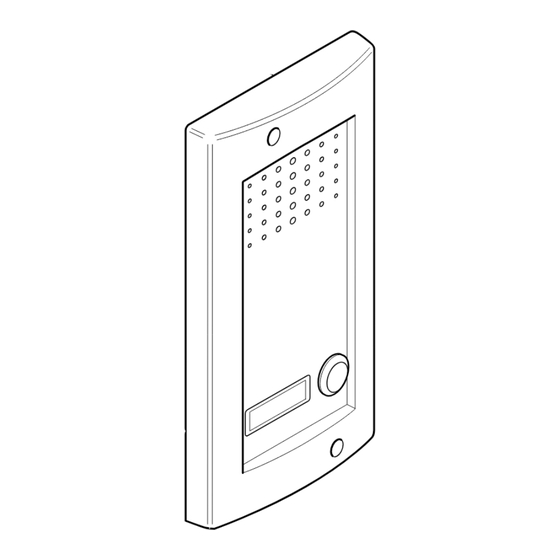

POSTO ESTERNO
CITOFONICO HEC/301÷304 VR
Posto esterno citofonico che per-
mette la completa gestione dell'im-
pianto.
Con l'abbinamento delle targhe
pulsanti HEP/306 VR è possibile
realizzare impianti fino ad un mas-
simo di 64 utenze.
Per i collegamenti con i derivati
interni il posto esterno utilizza il
bus BPT X2 TECHNOLOGY, che
consente di trasmettere in un unico
doppino, twistato di tipo telefonico,
tutti i segnali per il funzionamento
dell'impianto.
È possibile aggiungere, in serie al
primo posto esterno, altri tre posti
esterni sia videocitofonici che
citofonici senza l'utilizzo di ulteriori
apparecchiature (selettori, distri-
butori).
2
Il posto esterno é completo di:
- gruppo fonico;
- tre potenziometri per le seguenti
funzioni (fig. 3-4):
regolazione del volume al posto
esterno;
regolazione del volume al deri-
vato interno;
P1 regolazione (da 1 a 15 s) del
tempo di attivazione elettroserratu-
ra.
Il posto esterno è munito di segna-
lazione acustica di impianto occu-
pato e di elettroserratura attiva.
I cablaggi in dotazione permettono
un facile collegamento alle varie
apparecchiature che compongono
il posto esterno.
Funzione dei morsetti
12÷16V ca 14÷18V cc
alimentazione
uscita elettroserratura
pulsante apriporta
– massa per elettroserratura
uscita comando ausiliario 1
3
uscita comando ausiliario 2
ingresso bus da altri posti
B IN
esterni
uscita bus verso i derivati
B OUT
interni o altri posti esterni
Funzione dei connettori
Connettore CN1 a 5 vie: da utiliz-
zare per il collegamento
VZS/308C nella targa HEP/306 VR.
Connettore CN3 a 3 vie: da utiliz-
zare per il collegamento ai pulsan-
ti del posto esterno HEC/302÷304
VR.
1-rosso: al pulsante n.2.
2-arancio: al pulsante n.3.
3-giallo: al pulsante n.4.
ATTENZIONE. In impianti con più
posti esterni è necessario mante-
nere la medesima disposizione dei
pulsanti di chiamata.
Connettore CN4: già fornito con-
nesso.
1-nero: al pulsante n.1.
2-marrone: al pulsante n.1.
3-verde: ai LED illuminazione pul-
santi.
4-giallo: ai LED illuminazione pul-
santi.
ATTENZIONE. I conduttori dei
cablaggi non utilizzati devono
essere isolati.
Funzione dei ponticelli SW1 e
SW2 (fig. 4)
SW1:programmazione automatica
numero posti esterni (default 1).
SW2:programmazione derivati
interni.
PROGRAMMAZIONE
Programmazione numero posti
esterni (operazione necessaria
solo in presenza di più posti ester-
ni)
1 - Posizionarsi sull'ultimo posto
esterno collegato in serie al bus
(generalmente quello con i morset-
ti B IN non connessi).
2 - Togliere il ponticello SW1.
3 - Attendere la nota di conferma
(3÷15 s circa).
Il numero delle note di conferma
segnalano anche il numero di posti
esterni presenti e programmati (1
nota per il posto esterno principale
e 1 nota per ogni posto esterno
secondario).
4 - Reinserire il ponticello SW1.
Programmazione derivati interni
1 - Togliere il ponticello SW2 da un
qualsiasi posto esterno.
2 - Sollevare la cornetta del deriva-
to interno da programmare (per il
derivato interno telefonico vedere
le istruzioni riportate nell'interfac-
cia IT/300).
3 - Premere contemporaneamente
i pulsanti apriporta e ausiliario 2
per almeno 1 s (l'attivazione del-
l'audio verso il posto esterno con-
ferma l'avvenuta operazione).
4 - Dal posto esterno premere il
pulsante di chiamata al quale
associare il derivato interno.
5 - Riporre la cornetta.
al
1
