Bpt HEV/301 Installation Instructions Manual

24050923/19-09-2013
HEV/301
HEVC/301
R3
A
BPT S.p.A. a Socio Unico
Via Roma, 41
30020 Cinto Caomaggiore/VE/Italy
http: www.bpt.it/e-mail: info@bpt.it
1
ISTRUZIONI PER
I
L'INSTALLAZIONE
POSTO ESTERNO

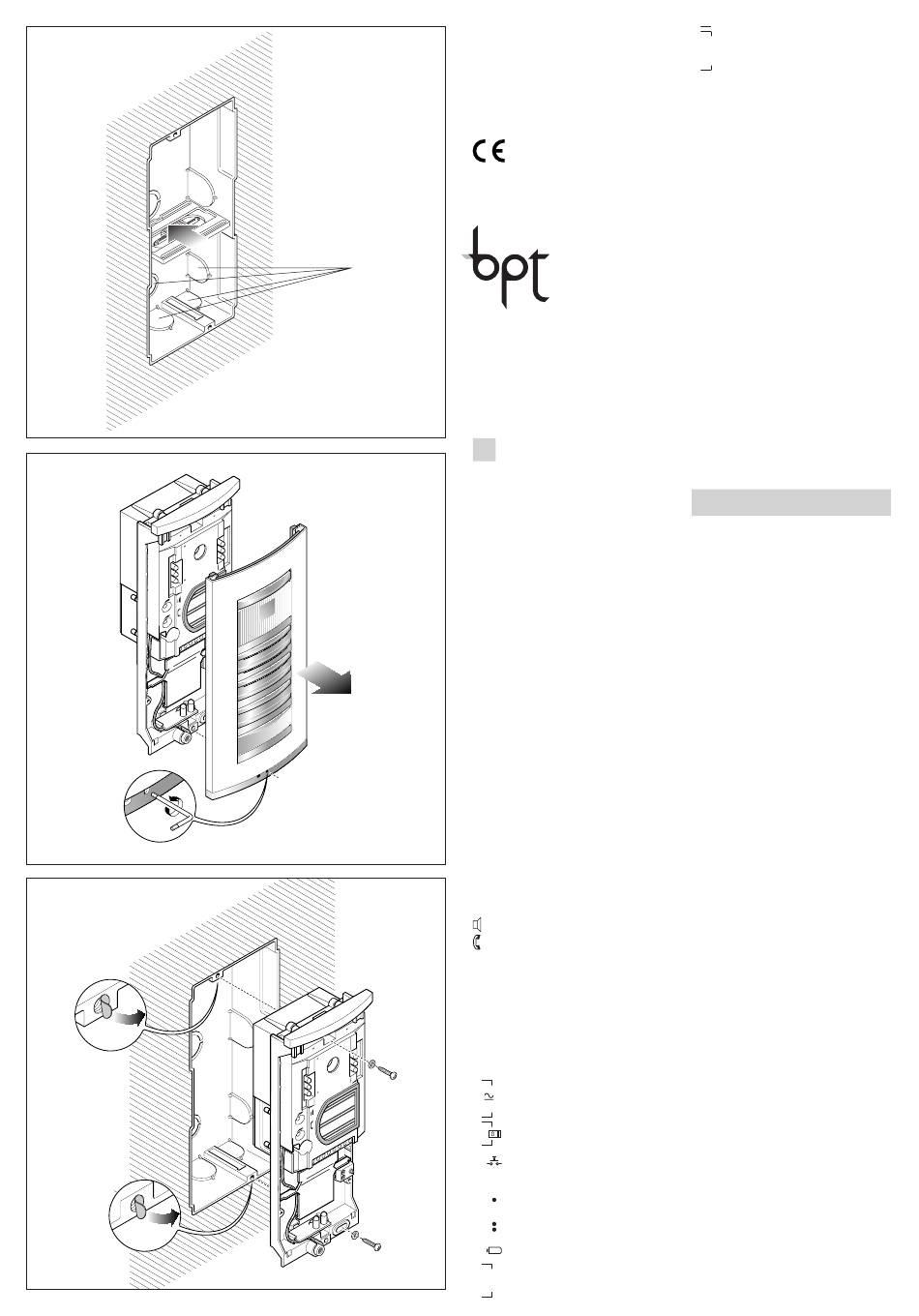

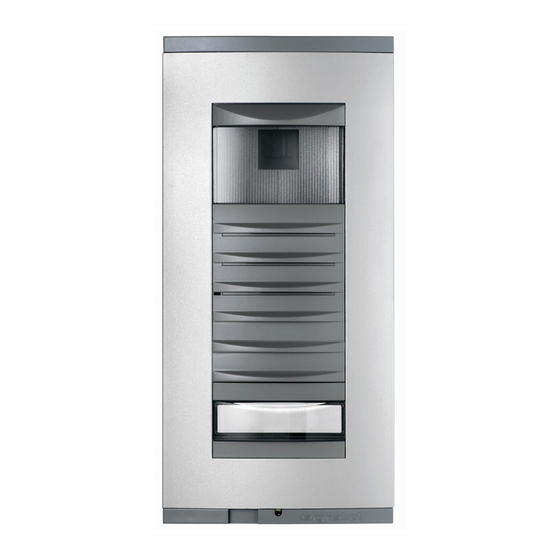

VIDEOCITOFONICO HEV/301
Posto esterno videocitofonico a un pulsante
che permette la completa gestione dell'im-
pianto.
Con l'abbinamento delle targhe pulsanti
HEP/306-HEP/312D
impianti fino ad un massimo di 64 utenze.
Per i collegamenti con i derivati interni il posto
esterno utilizza il bus BPT X2 TECHNOLOGY,
che consente di trasmettere in un unico dop-
pino, twistato di tipo telefonico, tutti i segnali
per il funzionamento dell'impianto.
È possibile aggiungere, in serie al primo posto
esterno, altri tre posti esterni sia videocitofo-
nici che citofonici senza l'utilizzo di ulteriori
apparecchiature (selettori, distributori).
Il posto esterno è predisposto per alloggiare
il kit di segnalazione luminosa di impianto
occupato KHSO e 1 kit di chiamata KHPS (o
1 kit KHPD).
Il posto esterno é completo di:
- telecamera CCD orientabile manualmente,
sia in orizzontale che in verticale di ±11° (fig.
4), con obiettivo a focale fissa (per le dimen-
sioni della zona di ripresa vedere la fig. 5);
2
- gruppo fonico;
- LED ad infrarossi per l'illuminazione del
soggetto;
- tre potenziometri per le seguenti funzioni
(fig. 4-6):
regolazione del volume al posto esterno;
regolazione del volume al derivato interno;
P1 regolazione (da 1 a 15 s) del tempo di
attivazione elettroserratura.
Il posto esterno è munito di segnalazione
acustica di impianto occupato e di elettro-
serratura attiva.
I cablaggi in dotazione permettono un facile
collegamento alle varie apparecchiature che
compongono il posto esterno.
Funzione dei morsetti
14÷18V cc
alimentazione
uscita elettroserratura
pulsante apriporta
– massa per elettroserratura
uscita comando ausiliario 1
uscita comando ausiliario 2
uscita abilitazione posto esterno
3
BIN ingresso bus da altri posti esterni
uscita bus verso i derivati interni o
BIN
altri posti esterni
Funzione dei connettori
Connettore CN1 a 5 vie: da utilizzare
per il collegamento alla targa HEP/306 o
HEP/312D.
Connettore CN3 a 3 vie: da utilizzare per il
collegamento ai pulsanti KHPS o KHPD.
1-rosso: al pulsante n.2.
2-arancio: al pulsante n.3.
3-giallo: al pulsante n.4.
ATTENZIONE. In impianti con più posti esterni
è necessario mantenere la medesima disposi-
zione dei pulsanti di chiamata.
Connettore CN4: già fornito connesso.
1-nero: al pulsante n.1.
2-marrone: al pulsante n.1.
3-verde: ai LED illuminazione pulsanti.
4-giallo: ai LED illuminazione pulsanti.
Connettore CN5 a 2 vie: da utilizzare per il
collegamento al kit di segnalazione lumi-
nosa KHSO.
Funzione dei ponticelli SW1 e SW2 (fig. 6)
SW1: programmazione automatica numero
posti esterni (default 1).
SW2: programmazione derivati interni.
ATTENZIONE. I conduttori dei cablaggi
non utilizzati devono essere isolati.
Programmazione numero posti esterni
(operazione necessaria solo in presenza di
più posti esterni)
1 - Posizionarsi sull'ultimo posto esterno
è possibile realizzare
collegato in serie al bus (generalmente quel-
lo con i morsetti B IN non connessi).
2 - Togliere il ponticello SW1.
3 - Attendere la nota di conferma (3÷15 s circa).
Il numero delle note di conferma segnalano
anche il numero di posti esterni presenti e
programmati (1 nota per il posto esterno
principale e 1 nota per ogni posto esterno
secondario).
4 - Reinserire il ponticello SW1.
Programmazione derivati interni
1 - Togliere il ponticello SW2 da un qualsiasi
posto esterno.
2 - Sollevare la cornetta del derivato interno
da programmare (per il derivato interno tele-
fonico vedere le istruzioni riportate nell'inter-
faccia IT/300).
3 - Premere contemporaneamente i pul-
santi apriporta e ausiliario 2 per almeno 1 s
(l'attivazione dell'audio verso il posto esterno
conferma l'avvenuta operazione).
4 - Dal posto esterno premere il pulsante di
chiamata al quale associare il derivato interno.
5 - Riporre la cornetta.
6 - Ripetere l'operazione dal punto 2 per
tutti i rimanenti derivati interni.
7 - Reinserire il ponticello SW2 per uscire
dalla programmazione.
ATTENZIONE. La procedura di program-
mazione del selettore VSE/301, se presen-
te, deve essere eseguita solo dopo la pro-
grammazione di associazione delle chia-
mate dai posti esterni ai derivati interni.
Negli impianti con XA/301LR si raccoman-
da di raccogliere i codici identificativi ID
(SN) dei derivati interni, applicati all'e-
sterno del mobile, e riportarli nelle tabel-
le allegate alle apparecchiature XA/301LR
e IPC/300LR.
NOTA. Una volta programmato l'alimenta-
tore mediante PCS/300 non sarà più pos-
sibile accedere alla programmazione base
dei posti esterni. Per ripristinare le condi-
zioni di default vedere capitolo dedicato.
Ripristino condizioni di default dal
posto esterno
1 - Togliere il ponticello SW1.
2 - Chiudere il contatto dell'apriporta a
massa.
