Bpt HEV/301 Installation Instructions Manual

06.2002/2405-0911
HEV/301
HEVC/301
1
ISTRUZIONI PER
I
L'INSTALLAZIONE

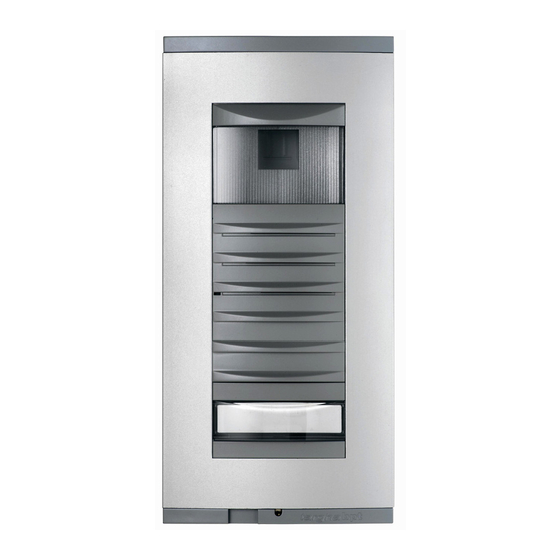

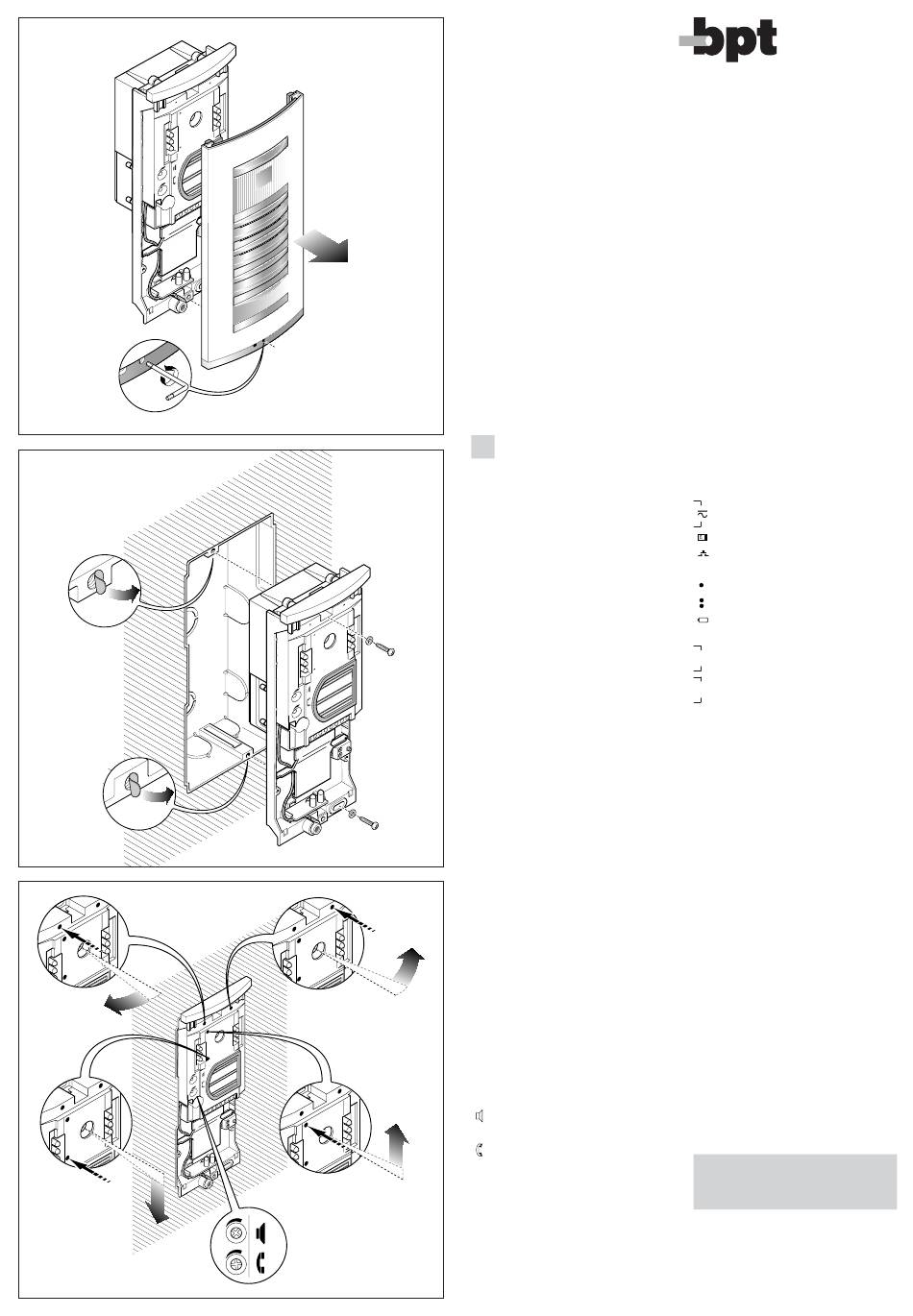

POSTO ESTERNO
VIDEOCITOFONICO HEV/301
Posto esterno videocitofonico a un
pulsante che permette la comple-
ta gestione dell'impianto.
Con l'abbinamento delle targhe
pulsanti HEP/306-HEP/312D
possibile realizzare impianti fino
ad un massimo di 64 utenze.
Per i collegamenti con i distributo-
ri video e derivati interni il posto
esterno utilizza il bus BPT X2
TECHNOLOGY, che consente di
trasmettere in un unico doppino
tutti i segnali per il funzionamento
dell'impianto.
È possibile aggiungere, in serie al
primo posto esterno, altri tre posti
esterni sia videocitofonici che
citofonici senza l'utilizzo di ulterio-
ri apparecchiature (selettori, distri-
butori).
Il posto esterno è predisposto per
2
alloggiare il kit di segnalazione
luminosa di impianto occupato
KHSO e 1 kit di chiamata KHPS (o
1 kit KHPD).
Il posto esterno é completo di:
- telecamera CCD
manualmente, sia in orizzontale
che in verticale di ±11° (fig. 3),
con obiettivo a focale fissa (per le
dimensioni della zona di ripresa
vedere la fig. 4);
- gruppo fonico;
- LED ad infrarossi per l'illumina-
zione del soggetto;
- tre potenziometri per le seguenti
funzioni (fig. 3):
regolazione del volume al
posto esterno;
regolazione del volume al deri-
vato interno.
P1 regolazione (da 1 a 15 s) del
tempo di attivazione elettroserratu-
ra (fig. 5).
Il posto esterno è munito di segna-
lazione acustica di impianto occu-
pato e di elettroserratura attiva.
I cablaggi in dotazione permetto-
3
no un facile collegamento alle
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
varie apparecchiature che com-
pongono il posto esterno.
Funzione dei morsetti
14÷18V cc
alimentazione
uscita elettroserratura
pulsante apriporta
− massa per elettroserratura
uscita comando ausiliario 1
è
uscita comando ausiliario 2
uscita abilitazione posto
esterno
ingresso bus da altri posti
B IN
esterni
uscita bus verso i derivati
B OUT
interni o altri posti esterni
Funzione dei connettori
Connettore CN1 a 5 vie: da utiliz-
zare per il collegamento alla targa
HEP/306 o HEP/312D.
Connettore CN3 a 3 vie: da utiliz-
zare per il collegamento ai pulsan-
ti KHPS o KHPD.
1-rosso: al pulsante n.2.
2-arancio: al pulsante n.3.
3-giallo: al pulsante n.4.
ATTENZIONE. In impianti con più
posti esterni è necessario mante-
orientabile
nere la medesima disposizione dei
pulsanti di chiamata.
Connettore CN5 a 2 vie: da utiliz-
zare per il collegamento al kit di
segnalazione luminosa KHSO.
Funzione dei ponticelli SW1 e
SW2 (fig. 5)
SW1: programmazione automatica
numero posti esterni (default 1).
SW2: programmazione derivati
interni.
ATTENZIONE. I conduttori dei
cablaggi non utilizzati devono
essere isolati.
Programmazione numero posti
esterni (operazione necessaria solo
in presenza di più posti esterni)
1 - Posizionarsi sull'ultimo posto
esterno collegato in serie al bus
1
