Bpt HAVC/200 Installation Instructions

170 mm
500 mm
h
03.2000/2404-7511
710 mm 170 mm
140 mm
530 mm
140 mm
500 mm
T
T C
SW1
T C
C
T C
HAVC/200
ISTRUZIONI PER
I
L'INSTALLAZIONE
1
GRUPPO AUDIO-VIDEO HAVC/200
Il gruppo é completo di:
- telecamera a colori CCD orientabile
manualmente, sia in orizzontale che
in verticale di ±11° (fig. 1), con obiet-
tivo a focale fissa (per le dimensioni
della zona di ripresa vedere la fig. 2);
- gruppo fonico (il microfono é remo-
vibile per poter essere montato in
posizione remota, qualora le caratte-
ristiche dell'impianto lo richiedano);
- LED per l'illuminazione del sogget-
to;
- due potenziometri per le seguenti
funzioni (fig. 3):
regolazione del volume al posto
esterno;
regolazione del volume al deriva-
to interno.
Funzione dei morsetti (fig. 3)
− alimentazione
5
6 + 14 ÷ 17,5 Vcc
11 audio al derivato interno
12 audio dal derivato interno
14 abilitazione
V− segnale video negativo
V+ segnale video positivo
V+ segnale video
VS schermo segnale video
( 1 ) Morsetti da utilizzare quando il
segnale video viene trasmesso trami-
te doppino telefonico.
( 2 ) Morsetti da utilizzare quando il
segnale video viene trasmesso trami-
te cavo coassiale.
Funzioni del ponticello SW1 (fig. 3)
SW1 in posizione C: trasmissione del
2
segnale video tramite cavo coassiale.
SW1 in posizione T: trasmissione del
segnale video tramite doppino telefo-
nico.
Caratteristiche tecniche
• Standard video: PAL.
• Sensore: CCD 1/4".
• Frequenza orizzontale: 15.625 Hz.
• Frequenza verticale: 50 Hz.
• Uscita video: 1Vpp composito su
75 Ω.
• Risoluzione: 330 linee.
• Illuminazione minima: 50 lx.
• Rapporto segnale disturbo: 46 dB.
• Otturatore: elettronico automatico.
• Obiettivo: a focale fissa f 3,7 F 5
(pin-hole).
• Alimentazione: 14÷17,5 Vcc.
• Assorbimento: 250mA.
• Temperatura di funzionamento: da
-15 °C a +50 °C.
3
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
INSTALLATION
GB
INSTRUCTIONS

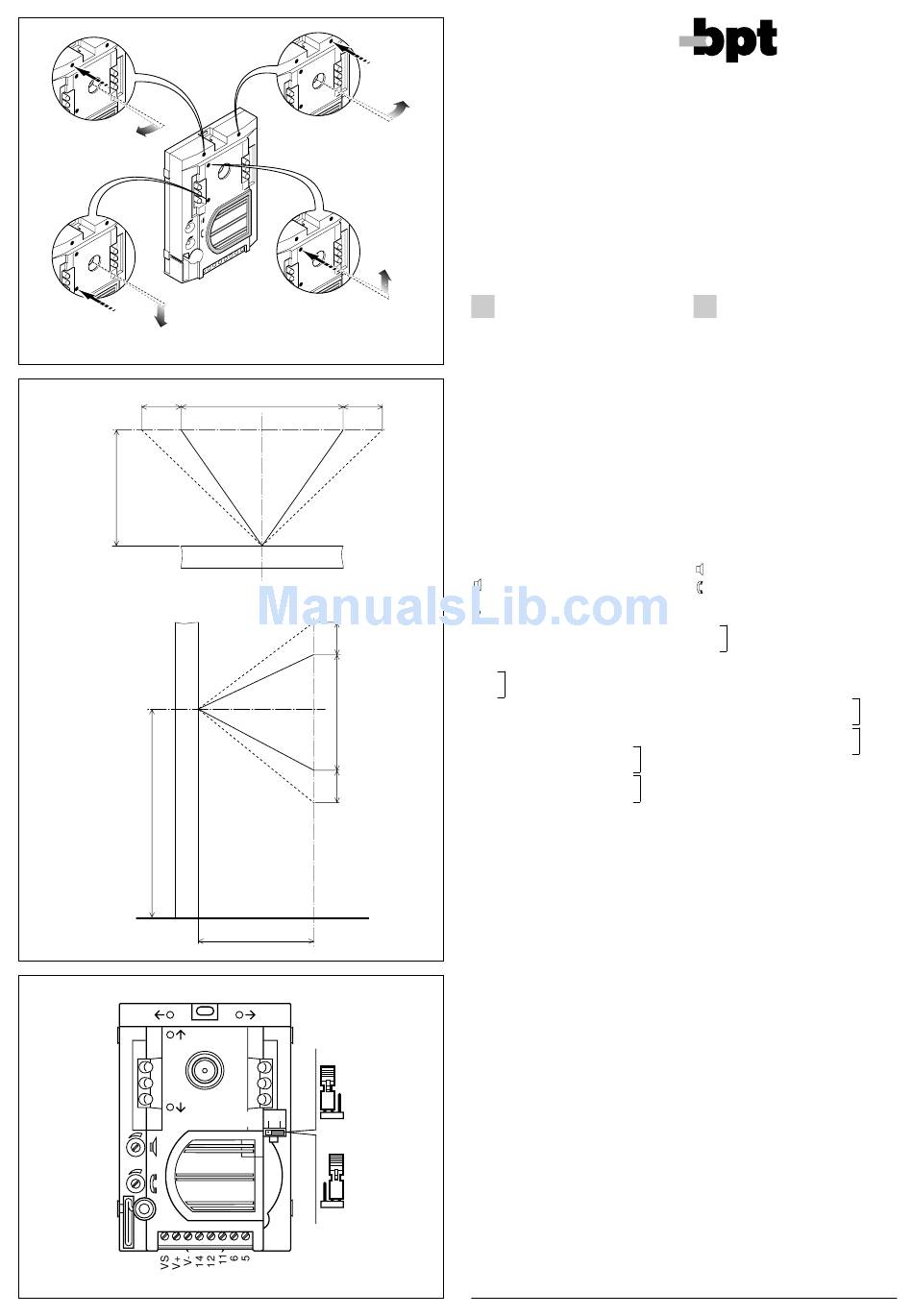

AUDIO-VIDEO MODULE HAVC/200
The module comes complete with
- CCD colour camera which can be
rotated manually both horizontally
and vertically by ± 11° (fig. 1), with
fixed-focus lens (see fig. 2 for the
dimensions of the field of view);
- phonic group (the microphone can
be removed and fitted in a remote
position where the installation featu-
res so require);
- white LED for lighting the caller;
- two potentiometers for the following
functions (fig. 3):
entry panel volume control
receiver volume control
Function of each terminal (fig. 3)
− 14 17.5 VDC
5
6 + supply voltage
11 audio to receiver
12 audio from receiver
14 enabling
V− negative video signal
V+ positive video signal
V+ video signal
VS video signal shield
( 1 )
( 1 ) Terminals for use when the video
( 2 )
signal is transmitted via twisted pair.
( 2 ) Terminals for use when the video
signal is transmitted via coaxial cable.
Functions of the SW1 jumper (fig. 3)
SW1 in position C: transmission of
the video signal via coaxial cable.
SW1 in position T: transmission of the
video signal via twisted pair.
Technical features
• Video signal system: PAL.
• Sensor: 1/4" CCD.
• Horizontal frequency: 15,625 Hz.
• Vertical frequency: 50 Hz.
• Video output: 1 Vpp composite to
75 Ω.
• Resolution: 330 lines.
• Minimum illumination: 50 lx.
• S/N ratio: 46 dB.
• Iris control: automatic electronic.
• Lens: fixed-focus f 3.7 F 5 (pin-
hole).
• Supply voltage: 14÷17.5 VDC.
• Current demand: 250 mA.
• Working temperature range: from
-15 °C to +40 °C.
