INSTRUCTIONS D'INSTALLATION
Installation des pièces des conduits d'air

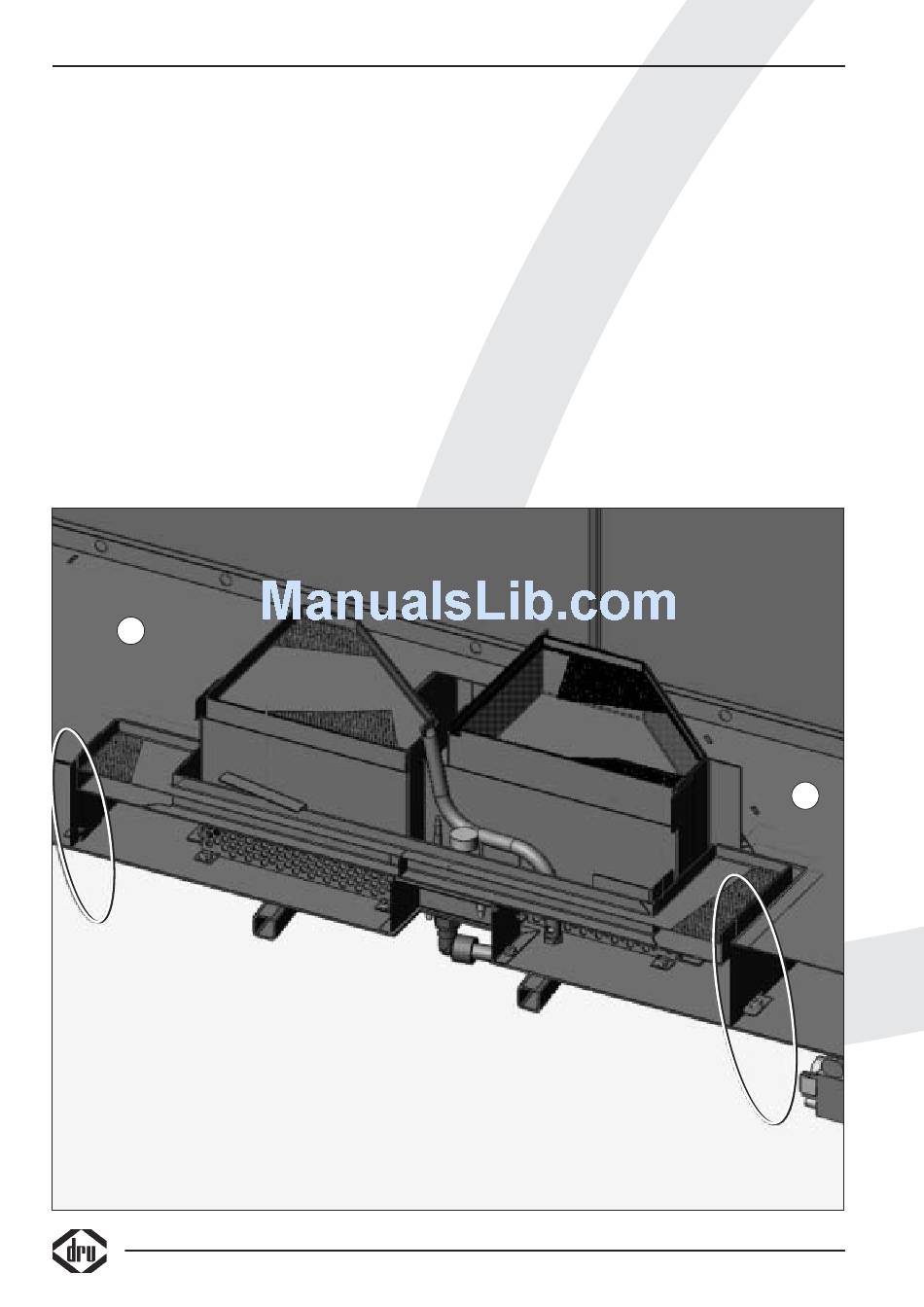

• Vérifiez que les plaques A sont encore en place, comme
indiqué sur la figure 18A. Assurez-vous que les encoches
des plaques sont glissées sur des vis des pattes du brûleur
avant, voir les cercles de la figure 18A. Ceci est important,
sinon l'ensemble ne s'ajustera pas bien !
• Si nécessaire, voir table page 72 : Placez ensuite les
conduits d'arrivée d'air (diagonales), comme indiqué sur la
figure 18B et 18C, en enfonçant les petits tenons dans les
rainures des plaques A, voir les cercles de la figure 18B.
• Placez ensuite les cloisons des conduits d'air B et C
comme indiqué sur les figures 18B, 18C et 18D. Les petits
tenons doivent ici aussi être glissés dans les rainures, voir
cercle sur les figures 18B et 18D. Assurez-vous que les
cloisons se positionnent comme indiqué sur la figure 18D
afin qu'elles s'emboîtent sur les brûleurs aux endroits
indiqués par les flèches sur la figure 18B.
• Placez ensuite la grille E comme indiqué sur les figures
18D et E.
A
schéma 18A
