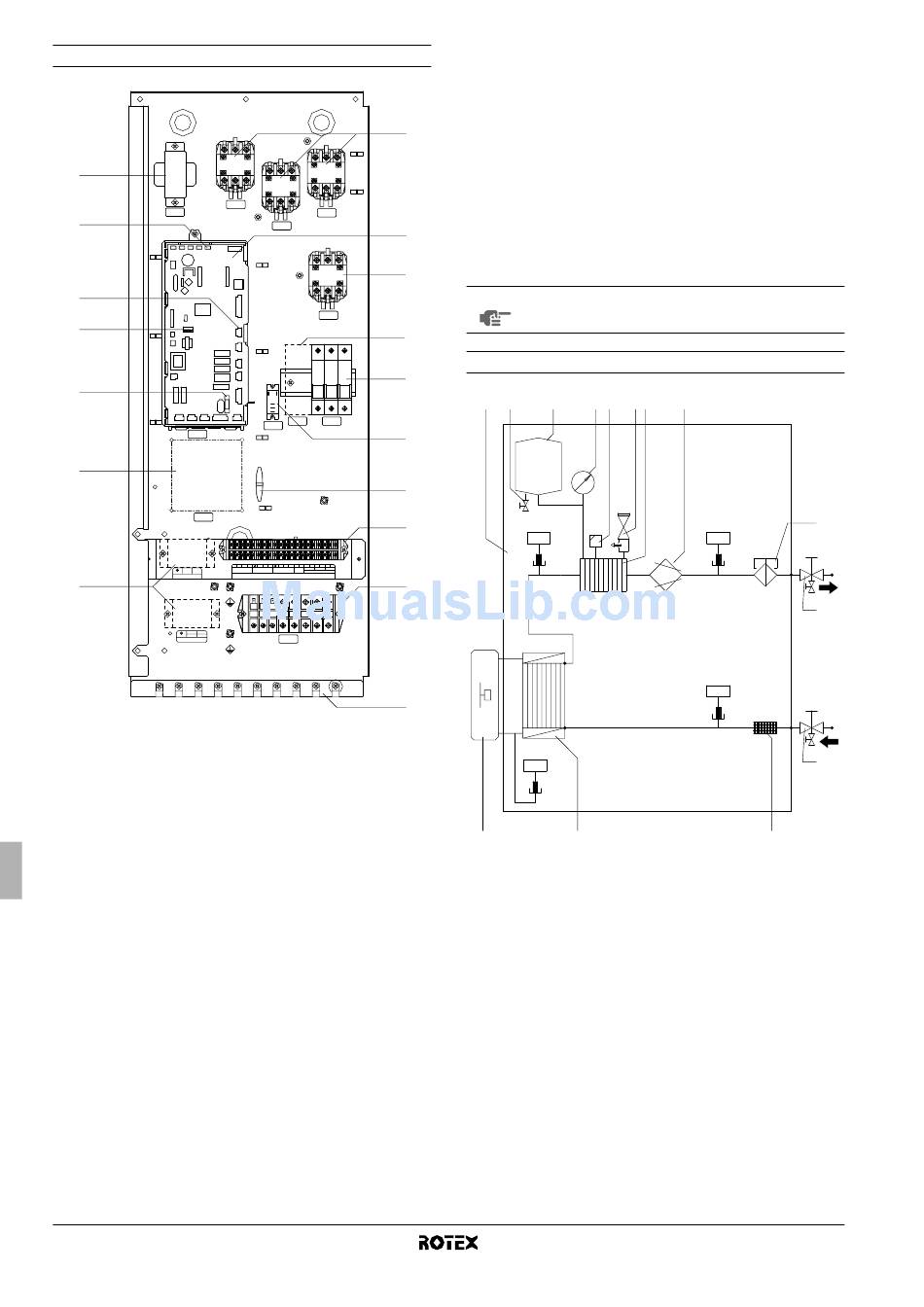

Composants principaux du coffret électrique
K1M
TR1
15
TR1
X9A
12
X13A
11
SS1
SS2 on
10
on
SS2
off
A1P
FU1
9
A1P
16
A4P
A4P
OPTION EKSWW
X4M
1 2
X4M
8
OPTION EKSWW
X3M
L1 L2
L N
X3M (230V)
1. Contacteurs du chauffage d'appoint K1M, K2M et K5M
2. PCB principal
La carte de circuits imprimés principale (PCB) contrôle le
fonctionnement de l'unité.
3. Contacteur de surchauffage K3M (uniquement pour installations
avec le ballon d'eau chaude sanitaire)
4. Disjoncteur de surchauffage F2B (uniquement pour installations
avec le ballon d'eau chaude sanitaire)
Le disjoncteur protège le surchauffage dans le ballon d'eau
chaude sanitaire contre toute surcharge ou court-circuit.
5. Disjoncteur du chauffage d'appoint F1B
Le disjoncteur protège le circuit électrique du chauffage
d'appoint par rapport à une surcharge ou un court-circuit.
6. Borniers
Les borniers permettent une connexion aisée des câbles sur
place.
7. Fixations des attache-câbles
Les attache-câbles permettent de fixer le câblage local avec les
attaches au coffret électrique pour garantir la réduction des
contraintes.
8. Borniers X3M, X4M (uniquement sur les installations avec
ballon d'eau chaude sanitaire)
9. Fusible PCB FU1
10. Microcommutateur SS2
Le microcommutateur SS2 compte 4 commutateurs à bascule
pour configurer certains paramètres d'installation. Voir "Aperçu
des réglages de microcommutateur" à la page 16.
Manuel d'installation
7
K5M
K2M
K1M
K5M
K2M
OPTION EKSWW
K3M
K3M
OPTION EKSWW
F2B
F1B
F2B F1B
K4M
FU2
X2M
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Q2L
thermal
thermostat 2-way valve 3-way valve
fuse OPTIONAL
X2M
X1M
11. Prise X13A
La prise X13A accueille le connecteur K3M (uniquement pour
les installations avec ballon d'eau chaude sanitaire).
12. Prise X9A
La prise X9A accueille le connecteur de la thermistance
1 (uniquement pour les installations avec ballon d'eau chaude
sanitaire).
13. Fusible de pompe FU2 (fusible en ligne)
14. Relais de pompe K4M
15. Transformateur TR1
16. A4P
2
Carte d'adresse alarme distante (uniquement pour les
installations avec kit d'alarme distante)
3
REMARQUE Le schéma de câblage électrique se trouve à l'intérieur
du couvercle du coffret électrique.
4
Schéma fonctionnel
5
2 3 4
14
13
6 R1T
t >
6
H
2
7
R3T
t >
1 14
1 Unité extérieure
2 Unité intérieure
3 Vanne de purge de
vase d'expansion
4 Vase d'expansion
5 Manomètre
6 Vanne de purge d'air
7 Soupape de décharge
de pression
8 Cuve de chauffage
d'appoint avec
chauffage d'appoint
9 Pompe
Unité intérieure pour système de pompe à chaleur air à eau
5 6 7 8 9
R2T
t >
O
R4T
t >
10 Contacteur de débit
11 Vanne d'arrêt de sortie d'eau
avec vanne de purge
(installation sur place)
12 Vanne d'arrêt d'entrée d'eau
avec vanne de purge
(installation sur place)
13 Filtre
14 Echangeur thermique
R1T
R2T
Capteurs de température
R3T
R4T
10
11
12
13
