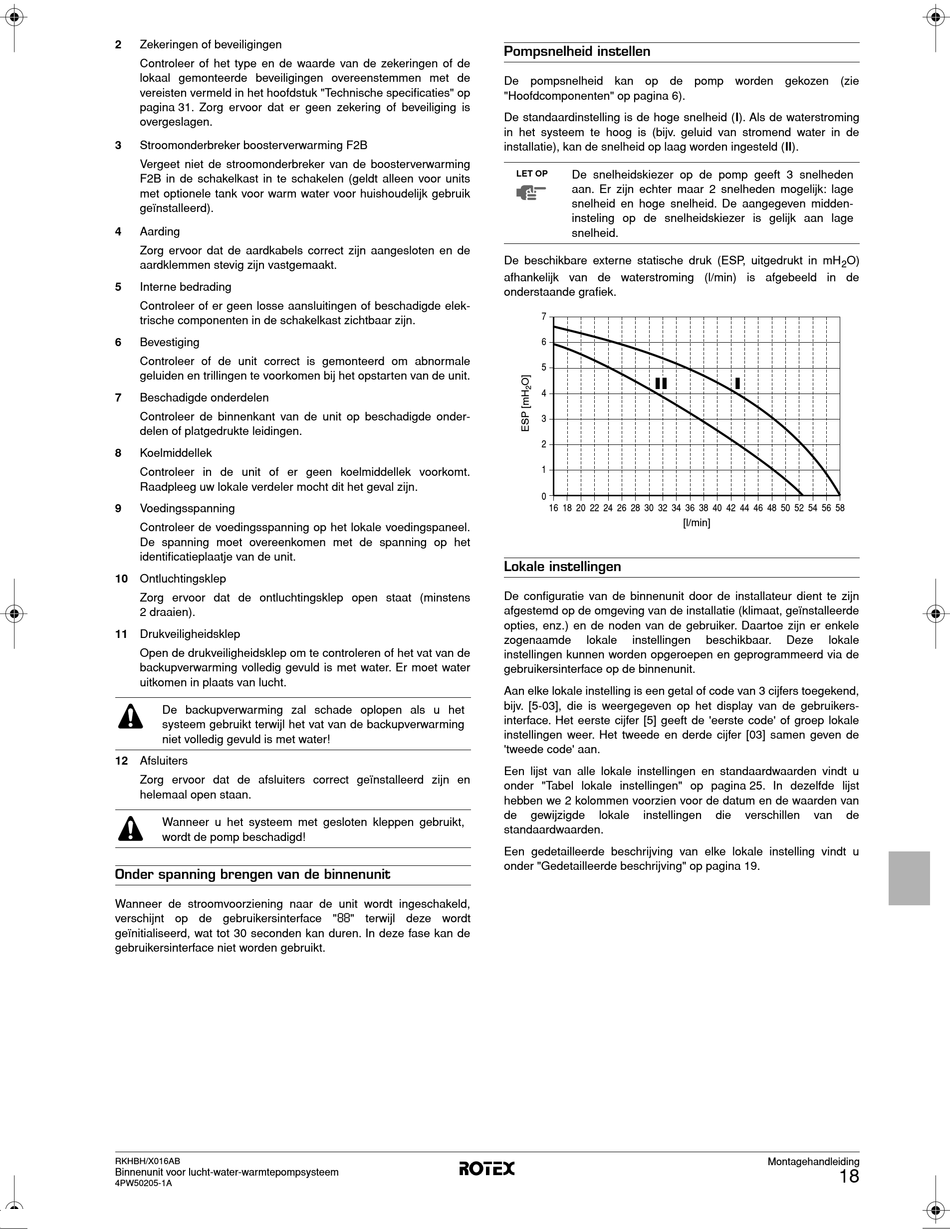

2 Zekeringen of beveiligingen
Controleer of het type en de waarde van de zekeringen of de
lokaal gemonteerde beveiligingen overeenstemmen met de
vereisten vermeld in het hoofdstuk "Technische specificaties" op
pagina 31. Zorg ervoor dat er geen zekering of beveiliging is
overgeslagen.
3 Stroomonderbreker boosterverwarming F2B
Vergeet niet de stroomonderbreker van de boosterverwarming
F2B in de schakelkast in te schakelen (geldt alleen voor units
met optionele tank voor warm water voor huishoudelijk gebruik
geïnstalleerd).
4 Aarding
Zorg ervoor dat de aardkabels correct zijn aangesloten en de
aardklemmen stevig zijn vastgemaakt.
5 Interne bedrading
Controleer of er geen losse aansluitingen of beschadigde elek-
trische componenten in de schakelkast zichtbaar zijn.
6 Bevestiging
Controleer of de unit correct is gemonteerd om abnormale
geluiden en trillingen te voorkomen bij het opstarten van de unit.
7 Beschadigde onderdelen
Controleer de binnenkant van de unit op beschadigde onder-
delen of platgedrukte leidingen.
8 Koelmiddellek
Controleer in de unit of er geen koelmiddellek voorkomt.
Raadpleeg uw lokale verdeler mocht dit het geval zijn.
9 Voedingsspanning
Controleer de voedingsspanning op het lokale voedingspaneel.
De spanning moet overeenkomen met de spanning op het
identificatieplaatje van de unit.
10 Ontluchtingsklep
Zorg ervoor dat de ontluchtingsklep open staat (minstens
2 draaien).
11 Drukveiligheidsklep
Open de drukveiligheidsklep om te controleren of het vat van de
backupverwarming volledig gevuld is met water. Er moet water
uitkomen in plaats van lucht.
De backupverwarming zal schade oplopen als u het
systeem gebruikt terwijl het vat van de backupverwarming
niet volledig gevuld is met water!
12 Afsluiters
Zorg ervoor dat de afsluiters correct geïnstalleerd zijn en
helemaal open staan.
Wanneer u het systeem met gesloten kleppen gebruikt,
wordt de pomp beschadigd!

Onder spanning brengen van de binnenunit

Wanneer de stroomvoorziening naar de unit wordt ingeschakeld,
verschijnt op de gebruikersinterface "88" terwijl deze wordt
geïnitialiseerd, wat tot 30 seconden kan duren. In deze fase kan de
gebruikersinterface niet worden gebruikt.
RKHBH/X016AB
Binnenunit voor lucht-water-warmtepompsysteem
4PW50205-1A

Pompsnelheid instellen

De pompsnelheid kan op de pomp worden gekozen (zie
"Hoofdcomponenten" op pagina 6).
De standaardinstelling is de hoge snelheid (I). Als de waterstroming
in het systeem te hoog is (bijv. geluid van stromend water in de
installatie), kan de snelheid op laag worden ingesteld (II).
LET OP De snelheidskiezer op de pomp geeft 3 snelheden
aan. Er zijn echter maar 2 snelheden mogelijk: lage
snelheid en hoge snelheid. De aangegeven midden-
insteling op de snelheidskiezer is gelijk aan lage
snelheid.
De beschikbare externe statische druk (ESP, uitgedrukt in mH
afhankelijk van de waterstroming (l/min) is afgebeeld in de
onderstaande grafiek.
7
6
5
I I I I
4
3
2
1
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58

Lokale instellingen

De configuratie van de binnenunit door de installateur dient te zijn
afgestemd op de omgeving van de installatie (klimaat, geïnstalleerde
opties, enz.) en de noden van de gebruiker. Daartoe zijn er enkele
zogenaamde lokale instellingen
instellingen kunnen worden opgeroepen en geprogrammeerd via de
gebruikersinterface op de binnenunit.
Aan elke lokale instelling is een getal of code van 3 cijfers toegekend,
bijv. [5-03], die is weergegeven op het display van de gebruikers-
interface. Het eerste cijfer [5] geeft de 'eerste code' of groep lokale
instellingen weer. Het tweede en derde cijfer [03] samen geven de
'tweede code' aan.
Een lijst van alle lokale instellingen en standaardwaarden vindt u
onder "Tabel lokale instellingen" op pagina 25. In dezelfde lijst
hebben we 2 kolommen voorzien voor de datum en de waarden van
de gewijzigde lokale instellingen
standaardwaarden.
Een gedetailleerde beschrijving van elke lokale instelling vindt u
onder "Gedetailleerde beschrijving" op pagina 19.
O)
2
I I
[l/min]
beschikbaar. Deze lokale
die verschillen van de
