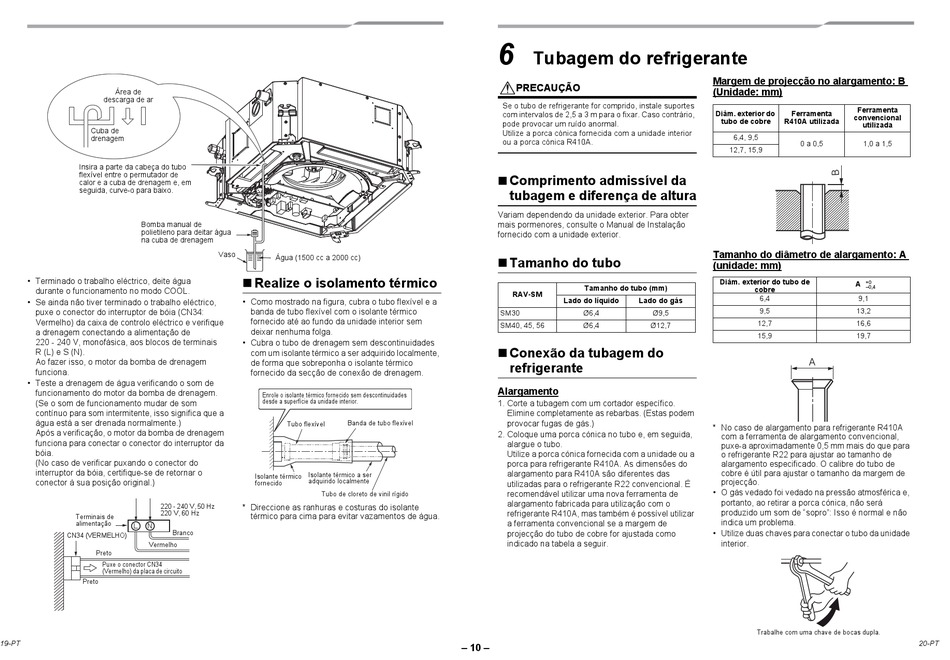

Área de
descarga de ar
Cuba de
drenagem
Insira a parte da cabeça do tubo
flexível entre o permutador de
calor e a cuba de drenagem e, em
seguida, curve-o para baixo.
Bomba manual de
polietileno para deitar água
na cuba de drenagem
• Terminado o trabalho eléctrico, deite água
durante o funcionamento no modo COOL.
• Se ainda não tiver terminado o trabalho eléctrico,
puxe o conector do interruptor de bóia (CN34:
Vermelho) da caixa de controlo eléctrico e verifique
a drenagem conectando a alimentação de
220 - 240 V, monofásica, aos blocos de terminais
R (L) e S (N).
Ao fazer isso, o motor da bomba de drenagem
funciona.
• Teste a drenagem de água verificando o som de
funcionamento do motor da bomba de drenagem.
(Se o som de funcionamento mudar de som
contínuo para som intermitente, isso significa que a
água está a ser drenada normalmente.)
Após a verificação, o motor da bomba de drenagem
funciona para conectar o conector do interruptor da
bóia.
(No caso de verificar puxando o conector do
interruptor da bóia, certifique-se de retornar o
conector à sua posição original.)
220 - 240 V, 50 Hz
220 V, 60 Hz
Terminais de
alimentação
L N
Branco
CN34 (VERMELHO)
Vermelho
Preto
Puxe o conector CN34
(Vermelho) da placa de circuito
Preto
19-PT
Vaso
Água (1500 cc a 2000 cc)
 Realize o isolamento térmico
• Como mostrado na figura, cubra o tubo flexível e a
banda de tubo flexível com o isolante térmico
fornecido até ao fundo da unidade interior sem
deixar nenhuma folga.
• Cubra o tubo de drenagem sem descontinuidades
com um isolante térmico a ser adquirido localmente,
de forma que sobreponha o isolante térmico
fornecido da secção de conexão de drenagem.
Enrole o isolante térmico fornecido sem descontinuidades
desde a superfície da unidade interior.
Banda de tubo flexível
Tubo flexível
Isolante térmico a ser
Isolante térmico
adquirido localmente
fornecido
Tubo de cloreto de vinil rígido
* Direccione as ranhuras e costuras do isolante
térmico para cima para evitar vazamentos de água.
6
Tubagem do refrigerante
PRECAUÇÃO
Se o tubo de refrigerante for comprido, instale suportes
com intervalos de 2,5 a 3 m para o fixar. Caso contrário,
pode provocar um ruído anormal.
Utilize a porca cónica fornecida com a unidade interior
ou a porca cónica R410A.
 Comprimento admissível da
tubagem e diferença de altura
Variam dependendo da unidade exterior. Para obter
mais pormenores, consulte o Manual de Instalação
fornecido com a unidade exterior.
 Tamanho do tubo
Tamanho do tubo (mm)
RAV-SM
Lado do líquido Lado do gás
SM30 Ø6,4
SM40, 45, 56 Ø6,4
 Conexão da tubagem do
refrigerante
Alargamento
1. Corte a tubagem com um cortador específico.
Elimine completamente as rebarbas. (Estas podem
provocar fugas de gás.)
2. Coloque uma porca cónica no tubo e, em seguida,
alargue o tubo.
Utilize a porca cónica fornecida com a unidade ou a
porca para refrigerante R410A. As dimensões do
alargamento para R410A são diferentes das
utilizadas para o refrigerante R22 convencional. É
recomendável utilizar uma nova ferramenta de
alargamento fabricada para utilização com o
refrigerante R410A, mas também é possível utilizar
a ferramenta convencional se a margem de
projecção do tubo de cobre for ajustada como
indicado na tabela a seguir.
– 10 –
Margem de projecção no alargamento: B
(Unidade: mm)
Diâm. exterior do Ferramenta
tubo de cobre R410A utilizada
6,4, 9,5
0 a 0,5
12,7, 15,9
Tamanho do diâmetro de alargamento: A
(unidade: mm)
Diâm. exterior do tubo de
cobre
6,4
9,5
Ø9,5
12,7
Ø12,7
15,9
* No caso de alargamento para refrigerante R410A
com a ferramenta de alargamento convencional,
puxe-a aproximadamente 0,5 mm mais do que para
o refrigerante R22 para ajustar ao tamanho de
alargamento especificado. O calibre do tubo de
cobre é útil para ajustar o tamanho da margem de
projecção.
• O gás vedado foi vedado na pressão atmosférica e,
portanto, ao retirar a porca cónica, não será
produzido um som de "sopro": Isso é normal e não
indica um problema.
• Utilize duas chaves para conectar o tubo da unidade
interior.
Trabalhe com uma chave de bocas dupla.
Ferramenta
convencional
utilizada
1,0 a 1,5
+0
A
–0,4
9,1
13,2
16,6
19,7
