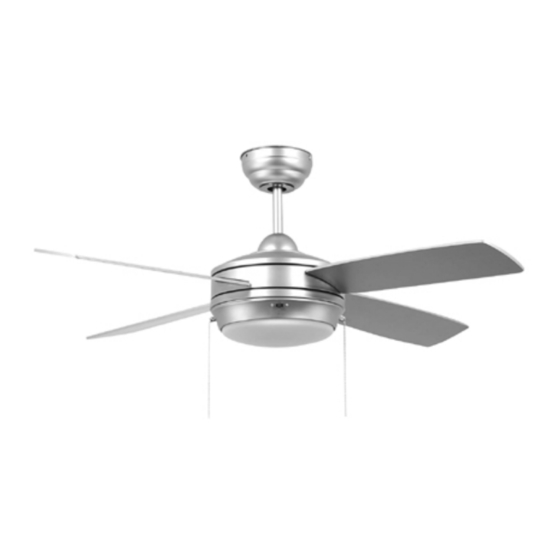

Laval 52

Installation Guide

For Models:

LAV52BP4-NRG

LAV52ESP4-NRG

LAV52MWW4-NRG

E192641

net weight of fan: 18.96 lb. (8.6 kg)

READ THESE INSTRUCTIONS AND

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the LAV52BP4-NRG and is the answer not in the manual?

Questions and answers

Summary of Contents for Ellington LAV52BP4-NRG

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND AND SAVE THEM FOR FUTURE USE Laval 52 Installation Guide For Models: LAV52BP4-NRG LAV52ESP4-NRG LAV52MWW4-NRG Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs. Check against parts inventory that all parts have been included.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches that the hanging location allows the blades a 7 feet (76 cm) clearance of 7ft. (2.13m) from the floor and 30in. (2.13m) (76cm) from any wall or obstruction. This fan is suitable for room sizes up to 400 12 ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. set screw Remove hanging ball from downrod provided by stop pin loosening set screw on hanging ball. Lower hanging ball and remove stop pin and then slide hanging ball off of the downrod. [Refer to diagram 1.] hanging ball Loosen yoke set screws and nuts at top of motor housing.
Page 6: Wiring
5. Fan Assembly. (cont.) safety cable loop wood With the hanging bracket secured to the outlet box and ceiling able to support the fan, you are now ready to hang your joist fan. Grab the fan firmly with two hands. Slide downrod through opening in hanging bracket and let hanging wood screw ball rest on the hanging bracket.
Page 7: Canopy Assembly
7. Canopy Assembly. hanging bracket Locate 2 screws on underside of hanging bracket and remove screw closest to the open end of the hanging screw bracket. Partially loosen the other screw. Lift canopy to hanging bracket. Place rounded part of slotted hole in canopy over loosened screw in hanging bracket and push up.
Page 8: Light Kit Assembly
9. Light Kit Assembly. motor housing Remove 1 screw from motor plate on underside of motor housing and partially loosen the other 2 screws. Align slotted holes in center of fitter plate with loosened screws in motor plate, allowing the male plug from motor plate motor housing to come through hole in middle fitter...
Page 9: Testing Your Fan
10. Testing Your Fan. It is recommended that you test fan before finalizing installation. Restore power from motor housing circuit box and light switch (if applicable). Test fan speeds with the pull chain labeled FAN. Start at the OFF position (no blade movement).
Page 10: Troubleshooting
Return fan, shipping prepaid, to either direction. Craftmade/Ellington. We will repair or ship you a 3. Check to be sure fan is wired properly. replacement fan, and we will pay the return shipping cost.
Page 11: Laval 52
LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Laval 52 Guía de instalación Para modelos: LAV52BP4-NRG LAV52ESP4-NRG LAV52MWW4-NRG Indice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje.
Page 12 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 13 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 14 3. Preparación para la instalación. borde del aspa 76 cm Para prevenir daño corporal y otros daños, estar seguro 2,13 m pulg.) de que el lugar en donde va a colgar el ventilador le (7 pies) permite un espacio libre de 2,13 m (7 pies) entre las puntas de las aspas y el piso y 76 cm (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 15 tornillo 5. Ensamblaje del ventilador. de fijación perno de tope Quitar la bola que sirve para colgar del tubo provisto aflojando el tornillo de fijación de la bola que sirve para colgar. Bajar la bola que sirve para colgar y sacar el perno de tope y luego quitar la bola que sirve para colgar bola que deslizándola.
Page 16 5. Ensamblaje del ventilador. (cont.) viga de Ya que esté sujetado el soporte de montaje a la caja de salida madera y capaz de apoyar el ventilador, usted está listo para colgar el bucle del cable ventilador. Agarrar el ventilador firmemente con las dos de seguridad manos.
Page 17 7. Colocación de la cubierta decorativa. soporte de montaje Localizar los 2 tornillos en la parte inferior del soporte de montaje y quitar el tornillo que está localizado más tornillo cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo. Elevar la cubierta decorativa hasta el soporte de montaje.
Page 18 9. Instalación del juego de luz. bastidor del motor Quitar 1 tornillo de la placa del motor en el lado inferior del motor y parcialmente aflojar los otros 2 tornillos. Alinear los agujeros con ranura en el centro de la placa de conexión con los tornillos aflojados en la placa del motor, dejando que el enchufe macho del bastidor del placa del...
Page 19 10. Verificación del funcionamiento del ventilador. bastidor del motor Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la corriente de electricidad en el cortacircuitos y encender el interruptor de la luz en la pared (si se aplica). Verificar las velocidades del ventilador con la cadena de encendido etiquetada VENTILADOR.
Page 20 1. Inspeccionar el interruptor de pared del el motor al comprador o le enviaremos uno de reemplazo y ventilador. Craftmade/Ellington pagará los gastos de envío de regreso. 2. Verificar que se instaló correctamente la bombilla. GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 3.
