Sicherheitshinweise beachten!
Respecter les consignes de sécurité!
Seguire le indicazioni di sicurezza!
Follow the safety instructions!
Waschmaschine erst nach dem Lesen
dieser Anleitung in Betrieb nehmen!
Ne mettre en marche le lave-linge qu'une
fois après avoir lu ce mode d'emploi!
Mettere in funzione la lavatrice
solo dopo aver letto queste istruzioni!
Only use washing machine
after first reading these instructions!
Produkte-Nr.
Product No.
Instruktions-Nr.
Instruction No.
für Waschmaschinen im Eigenheim
washing machines in private homes
7010.1
536 418.AB
Bedienungsanleitung
Instructions for the use of

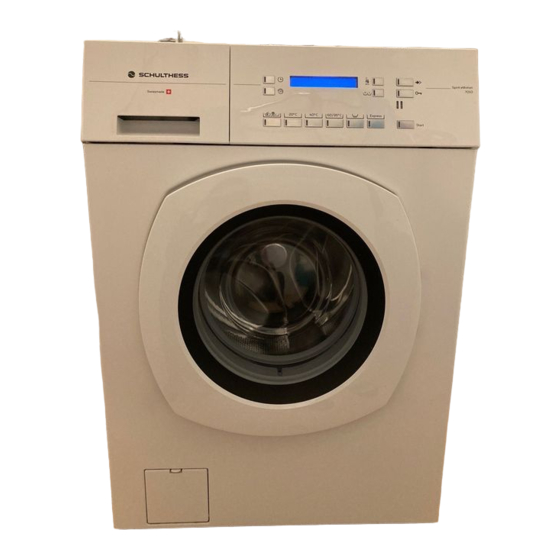

Spirit eMotion 7010
